El documento describe la integración del plugin Latch en el broker MQTT Mosquitto, que añade un segundo factor de autorización para operaciones de publicación y suscripción en dispositivos IoT. Explica la estructura de temas en MQTT, así como las medidas de seguridad existentes y cómo se pueden implementar listas de control de acceso. Además, detalla el proceso de instalación y configuración del plugin, así como su funcionamiento en la gestión de la autorización dentro del ecosistema MQTT.
Manual de integración de Latch en Mosquito MQTT Broker

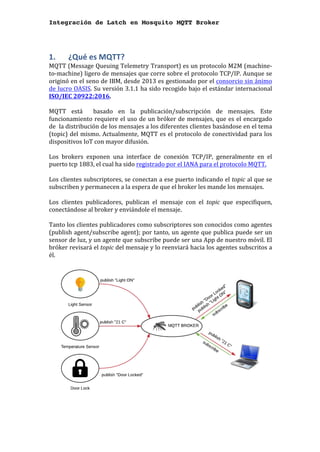

- 1. Integración de Latch en Mosquito MQTT Broker 1. ¿Qué es MQTT? MQTT (Message Queuing Telemetry Transport) es un protocolo M2M (machine- to-machine) ligero de mensajes que corre sobre el protocolo TCP/IP. Aunque se originó en el seno de IBM, desde 2013 es gestionado por el consorcio sin ánimo de lucro OASIS. Su versión 3.1.1 ha sido recogido bajo el estándar internacional ISO/IEC 20922:2016. MQTT está basado en la publicación/subscripción de mensajes. Este funcionamiento requiere el uso de un bróker de mensajes, que es el encargado de la distribución de los mensajes a los diferentes clientes basándose en el tema (topic) del mismo. Actualmente, MQTT es el protocolo de conectividad para los dispositivos IoT con mayor difusión. Los brokers exponen una interface de conexión TCP/IP, generalmente en el puerto tcp 1883, el cual ha sido registrado por el IANA para el protocolo MQTT. Los clientes subscriptores, se conectan a ese puerto indicando el topic al que se subscriben y permanecen a la espera de que el broker les mande los mensajes. Los clientes publicadores, publican el mensaje con el topic que especifiquen, conectándose al broker y enviándole el mensaje. Tanto los clientes publicadores como subscriptores son conocidos como agentes (publish agent/subscribe agent); por tanto, un agente que publica puede ser un sensor de luz, y un agente que subscribe puede ser una App de nuestro móvil. El bróker revisará el topic del mensaje y lo reenviará hacia los agentes subscritos a él.

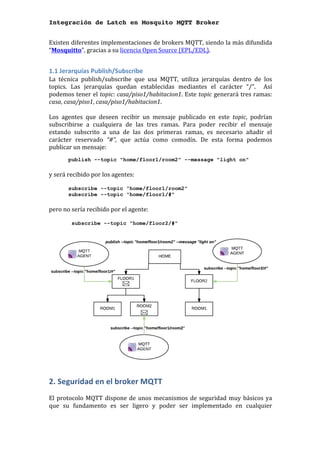

- 2. Integración de Latch en Mosquito MQTT Broker Existen diferentes implementaciones de brokers MQTT, siendo la más difundida “Mosquitto”, gracias a su licencia Open Source (EPL/EDL). 1.1 Jerarquías Publish/Subscribe La técnica publish/subscribe que usa MQTT, utiliza jerarquías dentro de los topics. Las jerarquías quedan establecidas mediantes el carácter “/”. Así podemos tener el topic: casa/piso1/habitacion1. Este topic generará tres ramas: casa, casa/piso1, casa/piso1/habitacion1. Los agentes que deseen recibir un mensaje publicado en este topic, podrían subscribirse a cualquiera de las tres ramas. Para poder recibir el mensaje estando subscrito a una de las dos primeras ramas, es necesario añadir el carácter reservado “#”, que actúa como comodín. De esta forma podemos publicar un mensaje: publish --topic "home/floor1/room2" --message "light on" y será recibido por los agentes: subscribe --topic "home/floor1/room2" subscribe --topic "home/floor1/#" pero no sería recibido por el agente: subscribe --topic "home/floor2/#" 2. Seguridad en el broker MQTT El protocolo MQTT dispone de unos mecanismos de seguridad muy básicos ya que su fundamento es ser ligero y poder ser implementado en cualquier

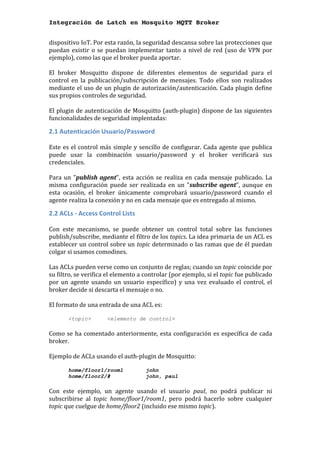

- 3. Integración de Latch en Mosquito MQTT Broker dispositivo IoT. Por esta razón, la seguridad descansa sobre las protecciones que puedan existir o se puedan implementar tanto a nivel de red (uso de VPN por ejemplo), como las que el broker pueda aportar. El broker Mosquitto dispone de diferentes elementos de seguridad para el control en la publicación/subscripción de mensajes. Todo ellos son realizados mediante el uso de un plugin de autorización/autenticación. Cada plugin define sus propios controles de seguridad. El plugin de autenticación de Mosquitto (auth-plugin) dispone de las siguientes funcionalidades de seguridad implentadas: 2.1 Autenticación Usuario/Password Este es el control más simple y sencillo de configurar. Cada agente que publica puede usar la combinación usuario/password y el broker verificará sus credenciales. Para un "publish agent", esta acción se realiza en cada mensaje publicado. La misma configuración puede ser realizada en un "subscribe agent", aunque en esta ocasión, el broker únicamente comprobará usuario/password cuando el agente realiza la conexión y no en cada mensaje que es entregado al mismo. 2.2 ACLs - Access Control Lists Con este mecanismo, se puede obtener un control total sobre las funciones publish/subscribe, mediante el filtro de los topics. La idea primaria de un ACL es establecer un control sobre un topic determinado o las ramas que de él puedan colgar si usamos comodines. Las ACLs pueden verse como un conjunto de reglas; cuando un topic coincide por su filtro, se verifica el elemento a controlar (por ejemplo, si el topic fue publicado por un agente usando un usuario específico) y una vez evaluado el control, el broker decide si descarta el mensaje o no. El formato de una entrada de una ACL es: <topic> <elemento de control> Como se ha comentado anteriormente, esta configuración es específica de cada broker. Ejemplo de ACLs usando el auth-plugin de Mosquitto: home/floor1/room1 john home/floor2/# john, paul Con este ejemplo, un agente usando el usuario paul, no podrá publicar ni subscribirse al topic home/floor1/room1, pero podrá hacerlo sobre cualquier topic que cuelgue de home/floor2 (incluido ese mismo topic).

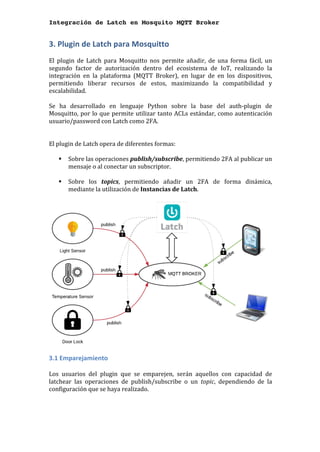

- 4. Integración de Latch en Mosquito MQTT Broker 3. Plugin de Latch para Mosquitto El plugin de Latch para Mosquitto nos permite añadir, de una forma fácil, un segundo factor de autorización dentro del ecosistema de IoT, realizando la integración en la plataforma (MQTT Broker), en lugar de en los dispositivos, permitiendo liberar recursos de estos, maximizando la compatibilidad y escalabilidad. Se ha desarrollado en lenguaje Python sobre la base del auth-plugin de Mosquitto, por lo que permite utilizar tanto ACLs estándar, como autenticación usuario/password con Latch como 2FA. El plugin de Latch opera de diferentes formas: § Sobre las operaciones publish/subscribe, permitiendo 2FA al publicar un mensaje o al conectar un subscriptor. § Sobre los topics, permitiendo añadir un 2FA de forma dinámica, mediante la utilización de Instancias de Latch. 3.1 Emparejamiento Los usuarios del plugin que se emparejen, serán aquellos con capacidad de latchear las operaciones de publish/subscribe o un topic, dependiendo de la configuración que se haya realizado.
- 5. Integración de Latch en Mosquito MQTT Broker Por cada "pairing" realizado, obtendremos un Account ID que será el identificador del usuario en Latch. Este valor, es guardo en el fichero latch.accounts. Para que este proceso pueda realizarse, el usuario tiene que estar creado previamente, mediante el uso de tools/users_op.py script. El proceso de "pairing" puede realizarse de dos formas diferentes: § Mediante el uso del script en python: tools/pair_op.py. Este script nos pedirá el nombre del usuario, la password y el token generado por Latch App. § Activando la opción dynamic_pairing en el fichero de configuración latch.conf y realizando la publicación por parte de cualquier agente sobre el topic: LATCH/pairing=<token provided> De igual forma, se puede realizar el proceso de "unpairing": § Mediante el uso del script en python: tools/pair_op.py. § Activando la opción de configuración dynamic_pairing en el fichero de configuración latch.conf y realizando la publicación por parte de cualquier agente sobre el topic: LATCH/unpairing El topic LATCH/# es un topic reservado por Latch plugin para la gestión de Latch. La publicación sobre este topic, tiene que ir acompañada de usario y password, debido a que el plugin realizará automáticamente el pairing/unpairing con el usuario indicado en el publish. El contenido del mensaje publicado sobre el topic LATCH/# es descartado. 3.2 Plugin de Latch para operaciones publish/subscribe El modo más sencillo de "latchear" el broker MQTT, es mediante las operaciones publish y subscribe. El plugin de Latch permite controlar ambas operaciones a nivel de broker, haciendo que se verifique la autorización antes de publicar o subscribir. Este proceso es independiente de los controles de seguridad que se hayan configurado anteriormente en el broker. De esta forma, por ejemplo, el broker MQTT puede verificar el usuario/password primero, y luego usar Latch como segundo factor de autorización para la operación que se haya solicitado (publish o subscribe), siempre que el agente esté emparejado. Cuando un agente emparejado solicita publicar un mensaje, cada publicación se autorizará con Latch.

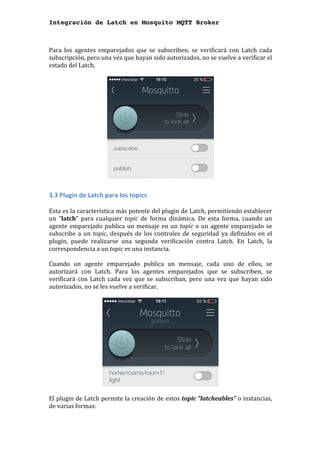

- 6. Integración de Latch en Mosquito MQTT Broker Para los agentes emparejados que se subscriben, se verificará con Latch cada subscripción, pero una vez que hayan sido autorizados, no se vuelve a verificar el estado del Latch. 3.3 Plugin de Latch para los topics Esta es la característica más potente del plugin de Latch, permitiendo establecer un "latch" para cualquier topic de forma dinámica. De esta forma, cuando un agente emparejado publica un mensaje en un topic o un agente emparejado se subscribe a un topic, después de los controles de seguridad ya definidos en el plugin, puede realizarse una segunda verificación contra Latch. En Latch, la correspondencia a un topic es una instancia. Cuando un agente emparejado publica un mensaje, cada uno de ellos, se autorizará con Latch. Para los agentes emparejados que se subscriben, se verificará con Latch cada vez que se subscriban, pero una vez que hayan sido autorizados, no se les vuelve a verificar. El plugin de Latch permite la creación de estos topic "latcheables" o instancias, de varias formas:

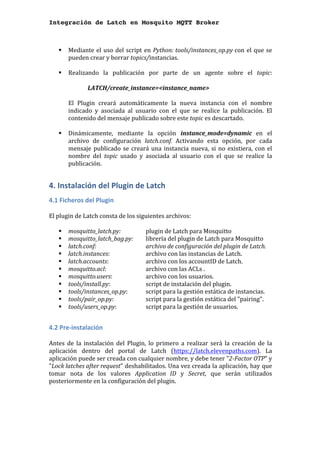

- 7. Integración de Latch en Mosquito MQTT Broker § Mediante el uso del script en Python: tools/instances_op.py con el que se pueden crear y borrar topics/instancias. § Realizando la publicación por parte de un agente sobre el topic: LATCH/create_instance=<instance_name> El Plugin creará automáticamente la nueva instancia con el nombre indicado y asociada al usuario con el que se realice la publicación. El contenido del mensaje publicado sobre este topic es descartado. § Dinámicamente, mediante la opción instance_mode=dynamic en el archivo de configuración latch.conf. Activando esta opción, por cada mensaje publicado se creará una instancia nueva, si no existiera, con el nombre del topic usado y asociada al usuario con el que se realice la publicación. 4. Instalación del Plugin de Latch 4.1 Ficheros del Plugin El plugin de Latch consta de los siguientes archivos: § mosquitto_latch.py: plugin de Latch para Mosquitto § mosquitto_latch_bag.py: librería del plugin de Latch para Mosquitto § latch.conf: archivo de configuración del plugin de Latch. § latch.instances: archivo con las instancias de Latch. § latch.accounts: archivo con los accountID de Latch. § mosquitto.acl: archivo con las ACLs . § mosquitto.users: archivo con los usuarios. § tools/install.py: script de instalación del plugin. § tools/instances_op.py: script para la gestión estática de instancias. § tools/pair_op.py: script para la gestión estática del "pairing". § tools/users_op.py: script para la gestión de usuarios. 4.2 Pre-instalación Antes de la instalación del Plugin, lo primero a realizar será la creación de la aplicación dentro del portal de Latch (https://latch.elevenpaths.com). La aplicación puede ser creada con cualquier nombre, y debe tener "2-Factor OTP" y "Lock latches after request" deshabilitados. Una vez creada la aplicación, hay que tomar nota de los valores Application ID y Secret, que serán utilizados posteriormente en la configuración del plugin.

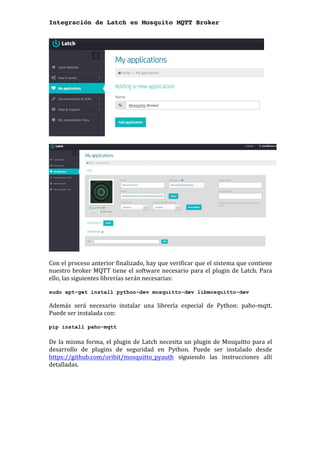

- 8. Integración de Latch en Mosquito MQTT Broker Con el proceso anterior finalizado, hay que verificar que el sistema que contiene nuestro broker MQTT tiene el software necesario para el plugin de Latch. Para ello, las siguientes librerías serán necesarias: sudo apt-get install python-dev mosquitto-dev libmosquitto-dev Además será necesario instalar una librería especial de Python: paho-mqtt. Puede ser instalada con: pip install paho-mqtt De la misma forma, el plugin de Latch necesita un plugin de Mosquitto para el desarrollo de plugins de seguridad en Python. Puede ser instalado desde https://github.com/oribit/mosquitto_pyauth siguiendo las instrucciones allí detalladas.

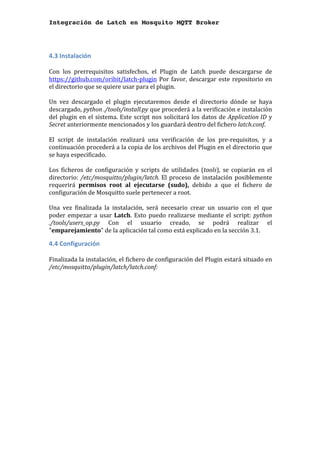

- 9. Integración de Latch en Mosquito MQTT Broker 4.3 Instalación Con los prerrequisitos satisfechos, el Plugin de Latch puede descargarse de https://github.com/oribit/latch-plugin Por favor, descargar este repositorio en el directorio que se quiere usar para el plugin. Un vez descargado el plugin ejecutaremos desde el directorio dónde se haya descargado, python ./tools/install.py que procederá a la verificación e instalación del plugin en el sistema. Este script nos solicitará los datos de Application ID y Secret anteriormente mencionados y los guardará dentro del fichero latch.conf. El script de instalación realizará una verificación de los pre-requisitos, y a continuación procederá a la copia de los archivos del Plugin en el directorio que se haya especificado. Los ficheros de configuración y scripts de utilidades (tools), se copiarán en el directorio: /etc/mosquitto/plugin/latch. El proceso de instalación posiblemente requerirá permisos root al ejecutarse (sudo), debido a que el fichero de configuración de Mosquitto suele pertenecer a root. Una vez finalizada la instalación, será necesario crear un usuario con el que poder empezar a usar Latch. Esto puedo realizarse mediante el script: python ./tools/users_op.py Con el usuario creado, se podrá realizar el "emparejamiento" de la aplicación tal como está explicado en la sección 3.1. 4.4 Configuración Finalizada la instalación, el fichero de configuración del Plugin estará situado en /etc/mosquitto/plugin/latch/latch.conf:

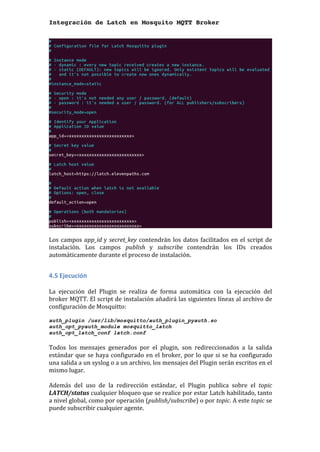

- 10. Integración de Latch en Mosquito MQTT Broker Los campos app_id y secret_key contendrán los datos facilitados en el script de instalación. Los campos publish y subscribe contendrán los IDs creados automáticamente durante el proceso de instalación. 4.5 Ejecución La ejecución del Plugin se realiza de forma automática con la ejecución del broker MQTT. El script de instalación añadirá las siguientes líneas al archivo de configuración de Mosquitto: auth_plugin /usr/lib/mosquitto/auth_plugin_pyauth.so auth_opt_pyauth_module mosquitto_latch auth_opt_latch_conf latch.conf Todos los mensajes generados por el plugin, son redireccionados a la salida estándar que se haya configurado en el broker, por lo que si se ha configurado una salida a un syslog o a un archivo, los mensajes del Plugin serán escritos en el mismo lugar. Además del uso de la redirección estándar, el Plugin publica sobre el topic LATCH/status cualquier bloqueo que se realice por estar Latch habilitado, tanto a nivel global, como por operación (publish/subscribe) o por topic. A este topic se puede subscribir cualquier agente.
