DIAGRAMA DE PARETO M. Camila Duque Loaiz

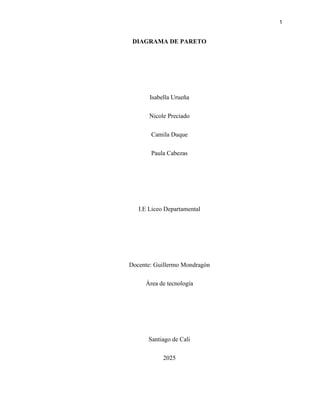

- 1. 1 DIAGRAMA DE PARETO Isabella Urueña Nicole Preciado Camila Duque Paula Cabezas I.E Liceo Departamental Docente: Guillermo Mondragón Área de tecnología Santiago de Cali 2025

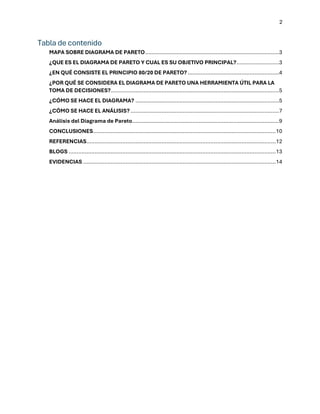

- 2. 2 Tabla de contenido MAPA SOBRE DIAGRAMA DE PARETO..................................................................................3 ¿QUE ES EL DIAGRAMA DE PARETO Y CUAL ES SU OBJETIVO PRINCIPAL?..........................3 ¿EN QUÉ CONSISTE EL PRINCIPIO 80/20 DE PARETO?........................................................4 ¿POR QUÉ SE CONSIDERA EL DIAGRAMA DE PARETO UNA HERRAMIENTA ÚTIL PARA LA TOMA DE DECISIONES?.......................................................................................................5 ¿CÓMO SE HACE EL DIAGRAMA? ........................................................................................5 ¿CÓMO SE HACE EL ANÁLISIS? ...........................................................................................7 Análisis del Diagrama de Pareto..........................................................................................9 CONCLUSIONES................................................................................................................10 REFERENCIAS....................................................................................................................12 BLOGS ...............................................................................................................................13 EVIDENCIAS ......................................................................................................................14

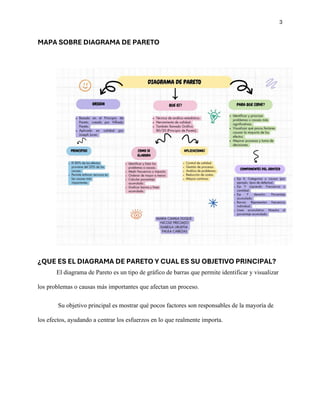

- 3. 3 MAPA SOBRE DIAGRAMA DE PARETO ¿QUE ES EL DIAGRAMA DE PARETO Y CUAL ES SU OBJETIVO PRINCIPAL? El diagrama de Pareto es un tipo de gráfico de barras que permite identificar y visualizar los problemas o causas más importantes que afectan un proceso. Su objetivo principal es mostrar qué pocos factores son responsables de la mayoría de los efectos, ayudando a centrar los esfuerzos en lo que realmente importa.
- 4. 4 ¿EN QUÉ CONSISTE EL PRINCIPIO 80/20 DE PARETO? El principio 80/20, propuesto por Vilfredo Pareto, dice que el 80% de los resultados provienen del 20% de las causas. Por ejemplo: en una empresa, el 80% de las quejas de los clientes pueden deberse al 20% de los errores. Este principio nos enseña a enfocarnos en lo más importante para tener un mayor impacto con menos esfuerzo.

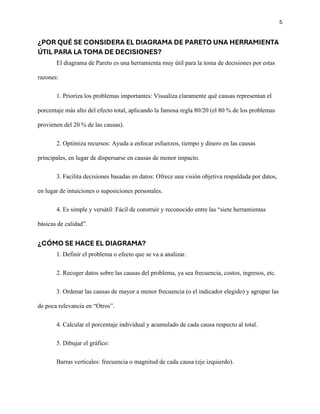

- 5. 5 ¿POR QUÉ SE CONSIDERA EL DIAGRAMA DE PARETO UNA HERRAMIENTA ÚTIL PARA LA TOMA DE DECISIONES? El diagrama de Pareto es una herramienta muy útil para la toma de decisiones por estas razones: 1. Prioriza los problemas importantes: Visualiza claramente qué causas representan el porcentaje más alto del efecto total, aplicando la famosa regla 80/20 (el 80 % de los problemas provienen del 20 % de las causas). 2. Optimiza recursos: Ayuda a enfocar esfuerzos, tiempo y dinero en las causas principales, en lugar de dispersarse en causas de menor impacto. 3. Facilita decisiones basadas en datos: Ofrece una visión objetiva respaldada por datos, en lugar de intuiciones o suposiciones personales. 4. Es simple y versátil: Fácil de construir y reconocido entre las “siete herramientas básicas de calidad”. ¿CÓMO SE HACE EL DIAGRAMA? 1. Definir el problema o efecto que se va a analizar. 2. Recoger datos sobre las causas del problema, ya sea frecuencia, costos, ingresos, etc. 3. Ordenar las causas de mayor a menor frecuencia (o el indicador elegido) y agrupar las de poca relevancia en “Otros”. 4. Calcular el porcentaje individual y acumulado de cada causa respecto al total. 5. Dibujar el gráfico: Barras verticales: frecuencia o magnitud de cada causa (eje izquierdo).

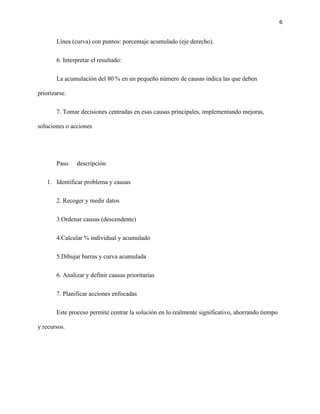

- 6. 6 Línea (curva) con puntos: porcentaje acumulado (eje derecho). 6. Interpretar el resultado: La acumulación del 80 % en un pequeño número de causas indica las que deben priorizarse. 7. Tomar decisiones centradas en esas causas principales, implementando mejoras, soluciones o acciones Paso descripción 1. Identificar problema y causas 2. Recoger y medir datos 3.Ordenar causas (descendente) 4.Calcular % individual y acumulado 5.Dibujar barras y curva acumulada 6. Analizar y definir causas prioritarias 7. Planificar acciones enfocadas Este proceso permite centrar la solución en lo realmente significativo, ahorrando tiempo y recursos.

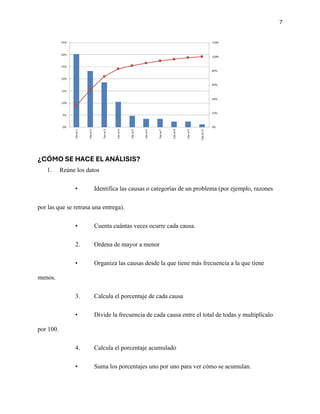

- 7. 7 ¿CÓMO SE HACE EL ANÁLISIS? 1. Reúne los datos • Identifica las causas o categorías de un problema (por ejemplo, razones por las que se retrasa una entrega). • Cuenta cuántas veces ocurre cada causa. 2. Ordena de mayor a menor • Organiza las causas desde la que tiene más frecuencia a la que tiene menos. 3. Calcula el porcentaje de cada causa • Divide la frecuencia de cada causa entre el total de todas y multiplícalo por 100. 4. Calcula el porcentaje acumulado • Suma los porcentajes uno por uno para ver cómo se acumulan.

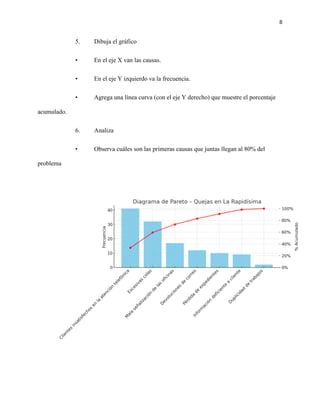

- 8. 8 5. Dibuja el gráfico • En el eje X van las causas. • En el eje Y izquierdo va la frecuencia. • Agrega una línea curva (con el eje Y derecho) que muestre el porcentaje acumulado. 6. Analiza • Observa cuáles son las primeras causas que juntas llegan al 80% del problema

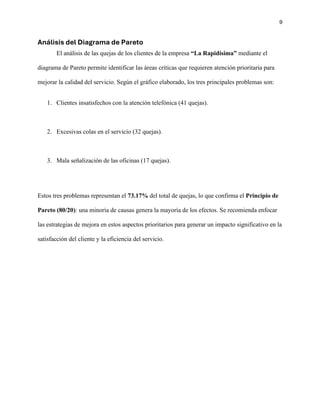

- 9. 9 Análisis del Diagrama de Pareto El análisis de las quejas de los clientes de la empresa “La Rapidísima” mediante el diagrama de Pareto permite identificar las áreas críticas que requieren atención prioritaria para mejorar la calidad del servicio. Según el gráfico elaborado, los tres principales problemas son: 1. Clientes insatisfechos con la atención telefónica (41 quejas). 2. Excesivas colas en el servicio (32 quejas). 3. Mala señalización de las oficinas (17 quejas). Estos tres problemas representan el 73.17% del total de quejas, lo que confirma el Principio de Pareto (80/20): una minoría de causas genera la mayoría de los efectos. Se recomienda enfocar las estrategias de mejora en estos aspectos prioritarios para generar un impacto significativo en la satisfacción del cliente y la eficiencia del servicio.

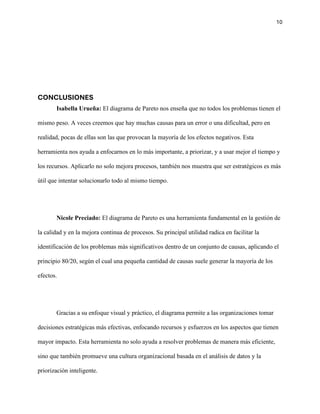

- 10. 10 CONCLUSIONES Isabella Urueña: El diagrama de Pareto nos enseña que no todos los problemas tienen el mismo peso. A veces creemos que hay muchas causas para un error o una dificultad, pero en realidad, pocas de ellas son las que provocan la mayoría de los efectos negativos. Esta herramienta nos ayuda a enfocarnos en lo más importante, a priorizar, y a usar mejor el tiempo y los recursos. Aplicarlo no solo mejora procesos, también nos muestra que ser estratégicos es más útil que intentar solucionarlo todo al mismo tiempo. Nicole Preciado: El diagrama de Pareto es una herramienta fundamental en la gestión de la calidad y en la mejora continua de procesos. Su principal utilidad radica en facilitar la identificación de los problemas más significativos dentro de un conjunto de causas, aplicando el principio 80/20, según el cual una pequeña cantidad de causas suele generar la mayoría de los efectos. Gracias a su enfoque visual y práctico, el diagrama permite a las organizaciones tomar decisiones estratégicas más efectivas, enfocando recursos y esfuerzos en los aspectos que tienen mayor impacto. Esta herramienta no solo ayuda a resolver problemas de manera más eficiente, sino que también promueve una cultura organizacional basada en el análisis de datos y la priorización inteligente.

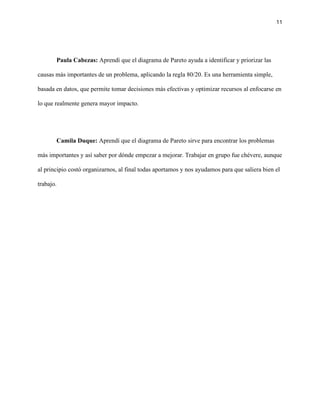

- 11. 11 Paula Cabezas: Aprendí que el diagrama de Pareto ayuda a identificar y priorizar las causas más importantes de un problema, aplicando la regla 80/20. Es una herramienta simple, basada en datos, que permite tomar decisiones más efectivas y optimizar recursos al enfocarse en lo que realmente genera mayor impacto. Camila Duque: Aprendí que el diagrama de Pareto sirve para encontrar los problemas más importantes y así saber por dónde empezar a mejorar. Trabajar en grupo fue chévere, aunque al principio costó organizarnos, al final todas aportamos y nos ayudamos para que saliera bien el trabajo.

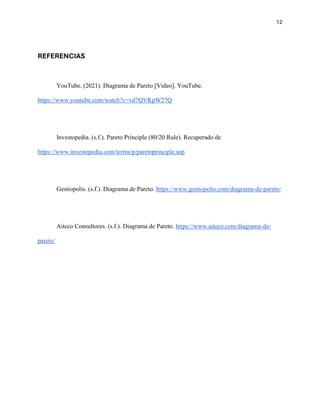

- 12. 12 REFERENCIAS YouTube. (2021). Diagrama de Pareto [Video]. YouTube. https://www.youtube.com/watch?v=vd7QVKpW27Q Investopedia. (s.f.). Pareto Principle (80/20 Rule). Recuperado de https://www.investopedia.com/terms/p/paretoprinciple.asp Gestiopolis. (s.f.). Diagrama de Pareto. https://www.gestiopolis.com/diagrama-de-pareto/ Aiteco Consultores. (s.f.). Diagrama de Pareto. https://www.aiteco.com/diagrama-de- pareto/

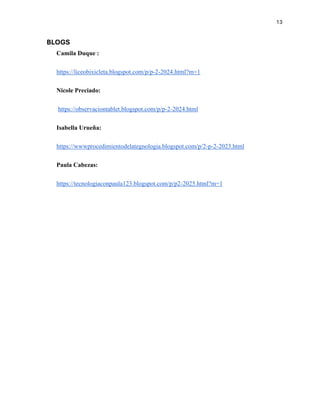

- 13. 13 BLOGS Camila Duque : https://liceobixicleta.blogspot.com/p/p-2-2024.html?m=1 Nicole Preciado: https://observaciontablet.blogspot.com/p/p-2-2024.html Isabella Urueña: https://wwwprocedimientodelategnologia.blogspot.com/p/2-p-2-2023.html Paula Cabezas: https://tecnologiaconpaula123.blogspot.com/p/p2-2025.html?m=1
