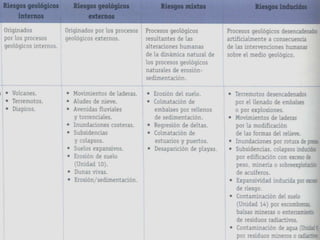

- 1. CTM 7ª quincena 1ª parte Unidad 4 (Apartados 3.1, 3.2 y lo referido a riesgos del apartado 4) • 4.4. Riesgos geológicos naturales e inducidos • 4.5. Riesgos ligados a los procesos internos. • 4.6. Riesgos ligados a los procesos externos. 2ª parte Unidad 8: • 4.7. Recursos minerales y energéticos. Yacimientos minerales. Los combustibles fósiles. La energía nuclear. • 4.8. Impactos derivados de la explotación de estos recursos.

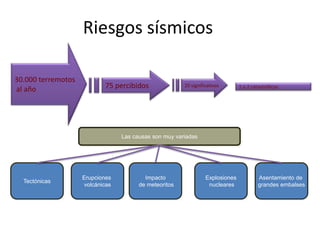

- 3. Riesgos sísmicos 30.000 terremotos al año 75 percibidos 20 significativos 1 o 2 catastróficos Las causas son muy variadas Erupciones Impacto Explosiones Asentamiento de Tectónicas volcánicas de meteoritos nucleares grandes embalses

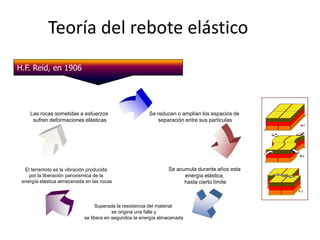

- 4. Teoría del rebote elástico H.F. Reid, en 1906 Las rocas sometidas a esfuerzos Se reducen o amplían los espacios de sufren deformaciones elásticas separación entre sus partículas El terremoto es la vibración producida Se acumula durante años esta por la liberación paroxísmica de la energía elástica, energía elástica almacenada en las rocas hasta cierto límite Superada la resistencia del material se origina una falla y se libera en segundos la energía almacenada

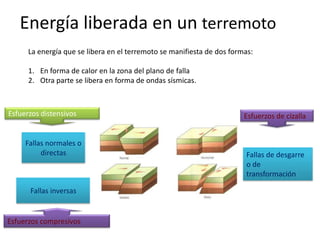

- 5. Energía liberada en un terremoto La energía que se libera en el terremoto se manifiesta de dos formas: 1. En forma de calor en la zona del plano de falla 2. Otra parte se libera en forma de ondas sísmicas. Esfuerzos distensivos Esfuerzos de cizalla Fallas normales o directas Fallas de desgarre o de transformación Fallas inversas Esfuerzos compresivos

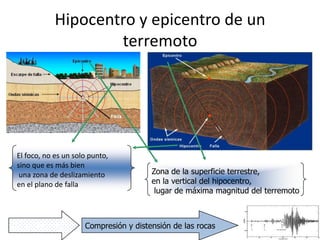

- 6. Hipocentro y epicentro de un terremoto El foco, no es un solo punto, sino que es más bien una zona de deslizamiento Zona de la superficie terrestre, en el plano de falla en la vertical del hipocentro, lugar de máxima magnitud del terremoto Onda sísmica Compresión y distensión de las rocas

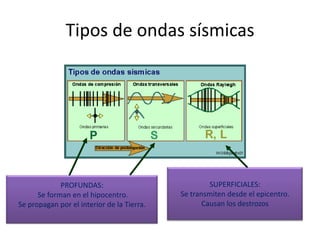

- 7. Tipos de ondas sísmicas PROFUNDAS: SUPERFICIALES: Se forman en el hipocentro. Se transmiten desde el epicentro. Se propagan por el interior de la Tierra. Causan los destrozos

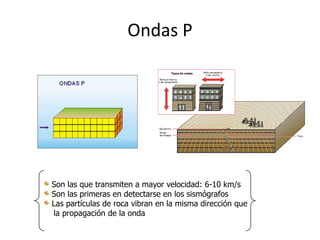

- 8. Ondas P Son las que transmiten a mayor velocidad: 6-10 km/s Son las primeras en detectarse en los sismógrafos Las partículas de roca vibran en la misma dirección que la propagación de la onda

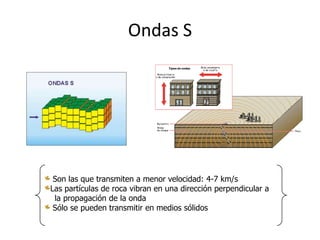

- 9. Ondas S Son las que transmiten a menor velocidad: 4-7 km/s Las partículas de roca vibran en una dirección perpendicular a la propagación de la onda Sólo se pueden transmitir en medios sólidos

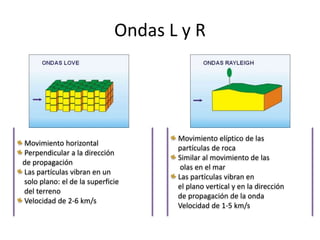

- 10. Ondas L y R Movimiento elíptico de las Movimiento horizontal partículas de roca Perpendicular a la dirección Similar al movimiento de las de propagación olas en el mar Las partículas vibran en un Las partículas vibran en solo plano: el de la superficie el plano vertical y en la dirección del terreno de propagación de la onda Velocidad de 2-6 km/s Velocidad de 1-5 km/s

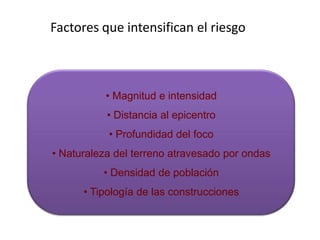

- 11. Factores que intensifican el riesgo • Magnitud e intensidad • Distancia al epicentro • Profundidad del foco • Naturaleza del terreno atravesado por ondas • Densidad de población • Tipología de las construcciones

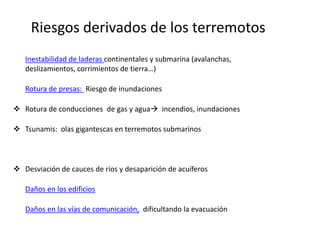

- 12. Riesgos derivados de los terremotos Inestabilidad de laderas continentales y submarina (avalanchas, deslizamientos, corrimientos de tierra…) Rotura de presas: Riesgo de inundaciones Rotura de conducciones de gas y agua incendios, inundaciones Tsunamis: olas gigantescas en terremotos submarinos Desviación de cauces de ríos y desaparición de acuíferos Daños en los edificios Daños en las vías de comunicación, dificultando la evacuación

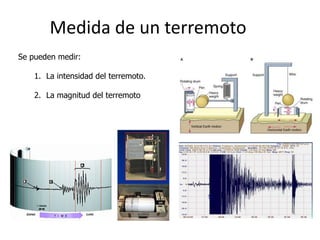

- 13. Medida de un terremoto Se pueden medir: 1. La intensidad del terremoto. 2. La magnitud del terremoto.

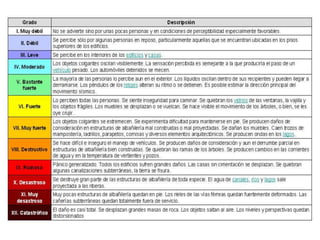

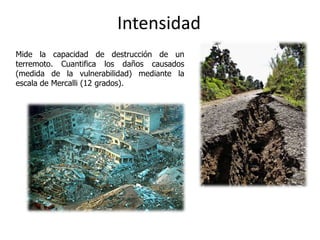

- 14. Intensidad Mide la capacidad de destrucción de un terremoto. Cuantifica los daños causados (medida de la vulnerabilidad) mediante la escala de Mercalli (12 grados).
- 16. Magnitud La magnitud del terremoto valora la peligrosidad y representa la energía liberada en el mismo. Se mide mediante los sismógrafos y utiliza una escala logarítmica (escala de Richter). Un terremoto de grado 7 equivale a 10 terremotos de magnitud 6, 100 de magnitud 5, 1000 de magnitud 4 El aumento de 1 º en la escala representan un incremento de 31,6 veces la energía liberada La magnitud no valora la duración de un terremoto, que es un parámetro que incrementa el factor de riesgo.

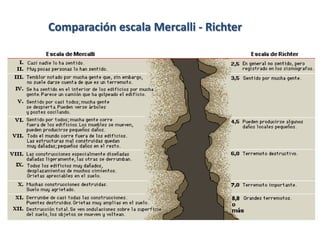

- 17. Comparación escala Mercalli - Richter

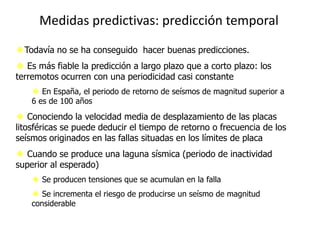

- 23. Medidas predictivas: predicción temporal Todavía no se ha conseguido hacer buenas predicciones. Es más fiable la predicción a largo plazo que a corto plazo: los terremotos ocurren con una periodicidad casi constante En España, el periodo de retorno de seísmos de magnitud superior a 6 es de 100 años Conociendo la velocidad media de desplazamiento de las placas litosféricas se puede deducir el tiempo de retorno o frecuencia de los seísmos originados en las fallas situadas en los límites de placa Cuando se produce una laguna sísmica (periodo de inactividad superior al esperado) Se producen tensiones que se acumulan en la falla Se incrementa el riesgo de producirse un seísmo de magnitud considerable
- 24. Medidas predictivas: predicción temporal Redes de vigilancia para predicciones a corto plazo: Precursores sísmicos: Varía la conductividad eléctrica de las rocas Cambios en la velocidad de las ondas sísmicas ( ondas P disminuyen su velocidad) Enjambre de terremotos: seísmos de pequeña magnitud Comportamiento anómalo de los animales Elevaciones del terreno, y emisiones de gas radón. Enturbiamiento de las aguas subterráneas

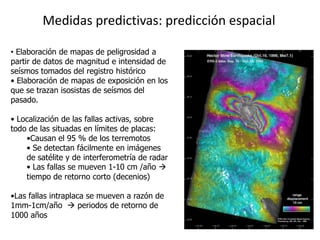

- 25. Medidas predictivas: predicción espacial • Elaboración de mapas de peligrosidad a partir de datos de magnitud e intensidad de seísmos tomados del registro histórico • Elaboración de mapas de exposición en los que se trazan isosistas de seísmos del pasado. • Localización de las fallas activas, sobre todo de las situadas en límites de placas: •Causan el 95 % de los terremotos • Se detectan fácilmente en imágenes de satélite y de interferometría de radar • Las fallas se mueven 1-10 cm /año tiempo de retorno corto (decenios) •Las fallas intraplaca se mueven a razón de 1mm-1cm/año periodos de retorno de 1000 años

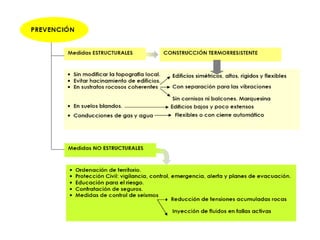

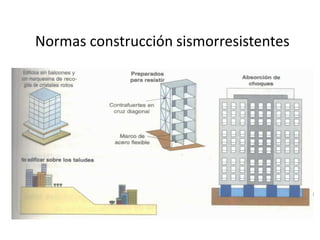

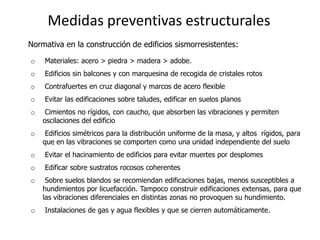

- 26. Medidas preventivas estructurales Normativa en la construcción de edificios sismorresistentes: o Materiales: acero > piedra > madera > adobe. o Edificios sin balcones y con marquesina de recogida de cristales rotos o Contrafuertes en cruz diagonal y marcos de acero flexible o Evitar las edificaciones sobre taludes, edificar en suelos planos o Cimientos no rígidos, con caucho, que absorben las vibraciones y permiten oscilaciones del edificio o Edificios simétricos para la distribución uniforme de la masa, y altos rígidos, para que en las vibraciones se comporten como una unidad independiente del suelo o Evitar el hacinamiento de edificios para evitar muertes por desplomes o Edificar sobre sustratos rocosos coherentes o Sobre suelos blandos se recomiendan edificaciones bajas, menos susceptibles a hundimientos por licuefacción. Tampoco construir edificaciones extensas, para que las vibraciones diferenciales en distintas zonas no provoquen su hundimiento. o Instalaciones de gas y agua flexibles y que se cierren automáticamente.

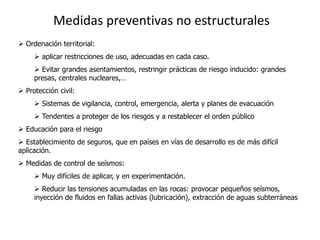

- 28. Medidas preventivas no estructurales Ordenación territorial: aplicar restricciones de uso, adecuadas en cada caso. Evitar grandes asentamientos, restringir prácticas de riesgo inducido: grandes presas, centrales nucleares,… Protección civil: Sistemas de vigilancia, control, emergencia, alerta y planes de evacuación Tendentes a proteger de los riesgos y a restablecer el orden público Educación para el riesgo Establecimiento de seguros, que en países en vías de desarrollo es de más difícil aplicación. Medidas de control de seísmos: Muy difíciles de aplicar, y en experimentación. Reducir las tensiones acumuladas en las rocas: provocar pequeños seísmos, inyección de fluidos en fallas activas (lubricación), extracción de aguas subterráneas.
- 29. o

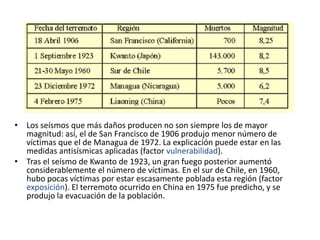

- 30. • Los seísmos que más daños producen no son siempre los de mayor magnitud: así, el de San Francisco de 1906 produjo menor número de víctimas que el de Managua de 1972. La explicación puede estar en las medidas antisísmicas aplicadas (factor vulnerabilidad). • Tras el seísmo de Kwanto de 1923, un gran fuego posterior aumentó considerablemente el número de víctimas. En el sur de Chile, en 1960, hubo pocas víctimas por estar escasamente poblada esta región (factor exposición). El terremoto ocurrido en China en 1975 fue predicho, y se produjo la evacuación de la población.

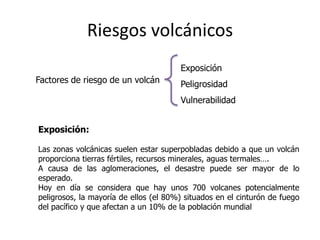

- 31. Riesgos volcánicos Exposición Factores de riesgo de un volcán Peligrosidad Vulnerabilidad Exposición: Las zonas volcánicas suelen estar superpobladas debido a que un volcán proporciona tierras fértiles, recursos minerales, aguas termales…. A causa de las aglomeraciones, el desastre puede ser mayor de lo esperado. Hoy en día se considera que hay unos 700 volcanes potencialmente peligrosos, la mayoría de ellos (el 80%) situados en el cinturón de fuego del pacífico y que afectan a un 10% de la población mundial

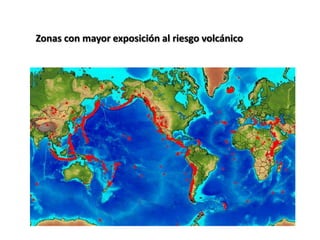

- 32. Zonas con mayor exposición al riesgo volcánico

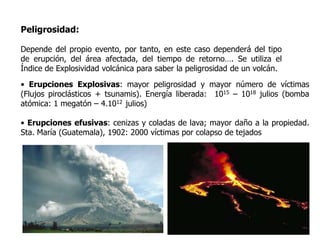

- 33. Peligrosidad: Depende del propio evento, por tanto, en este caso dependerá del tipo de erupción, del área afectada, del tiempo de retorno…. Se utiliza el Índice de Explosividad volcánica para saber la peligrosidad de un volcán. • Erupciones Explosivas: mayor peligrosidad y mayor número de víctimas (Flujos piroclásticos + tsunamis). Energía liberada: 1015 – 1018 julios (bomba atómica: 1 megatón – 4.1012 julios) • Erupciones efusivas: cenizas y coladas de lava; mayor daño a la propiedad. Sta. María (Guatemala), 1902: 2000 víctimas por colapso de tejados

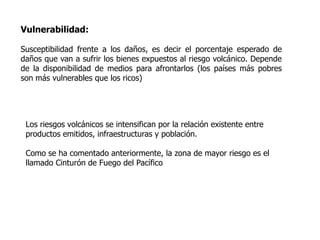

- 35. Vulnerabilidad: Susceptibilidad frente a los daños, es decir el porcentaje esperado de daños que van a sufrir los bienes expuestos al riesgo volcánico. Depende de la disponibilidad de medios para afrontarlos (los países más pobres son más vulnerables que los ricos) Los riesgos volcánicos se intensifican por la relación existente entre productos emitidos, infraestructuras y población. Como se ha comentado anteriormente, la zona de mayor riesgo es el llamado Cinturón de Fuego del Pacífico

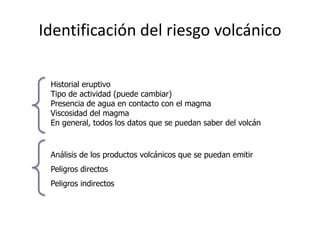

- 36. Identificación del riesgo volcánico Para evaluar el riesgo potencial de un volcán: Historial eruptivo Tipo de actividad (puede cambiar) 1º Presencia de agua en contacto con el magma Viscosidad del magma En general, todos los datos que se puedan saber del volcán Análisis de los productos volcánicos que se puedan emitir 2º Peligros directos Peligros indirectos

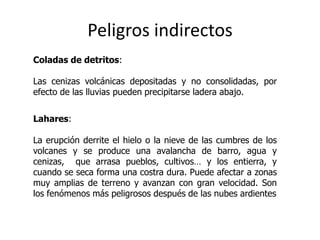

- 37. Peligros indirectos Coladas de detritos: Las cenizas volcánicas depositadas y no consolidadas, por efecto de las lluvias pueden precipitarse ladera abajo. Lahares: La erupción derrite el hielo o la nieve de las cumbres de los volcanes y se produce una avalancha de barro, agua y cenizas, que arrasa pueblos, cultivos… y los entierra, y cuando se seca forma una costra dura. Puede afectar a zonas muy amplias de terreno y avanzan con gran velocidad. Son los fenómenos más peligrosos después de las nubes ardientes

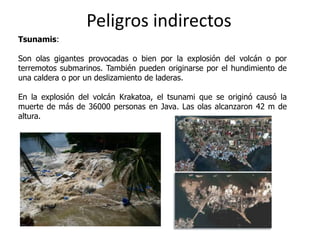

- 38. Peligros indirectos Tsunamis: Son olas gigantes provocadas o bien por la explosión del volcán o por terremotos submarinos. También pueden originarse por el hundimiento de una caldera o por un deslizamiento de laderas. En la explosión del volcán Krakatoa, el tsunami que se originó causó la muerte de más de 36000 personas en Java. Las olas alcanzaron 42 m de altura.

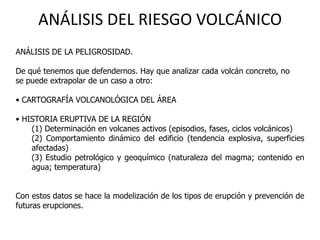

- 39. ANÁLISIS DEL RIESGO VOLCÁNICO ANÁLISIS DE LA PELIGROSIDAD. De qué tenemos que defendernos. Hay que analizar cada volcán concreto, no se puede extrapolar de un caso a otro: • CARTOGRAFÍA VOLCANOLÓGICA DEL ÁREA • HISTORIA ERUPTIVA DE LA REGIÓN (1) Determinación en volcanes activos (episodios, fases, ciclos volcánicos) (2) Comportamiento dinámico del edificio (tendencia explosiva, superficies afectadas) (3) Estudio petrológico y geoquímico (naturaleza del magma; contenido en agua; temperatura) Con estos datos se hace la modelización de los tipos de erupción y prevención de futuras erupciones.

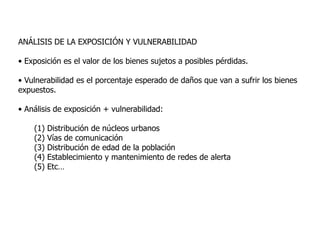

- 40. ANÁLISIS DE LA EXPOSICIÓN Y VULNERABILIDAD • Exposición es el valor de los bienes sujetos a posibles pérdidas. • Vulnerabilidad es el porcentaje esperado de daños que van a sufrir los bienes expuestos. • Análisis de exposición + vulnerabilidad: (1) Distribución de núcleos urbanos (2) Vías de comunicación (3) Distribución de edad de la población (4) Establecimiento y mantenimiento de redes de alerta (5) Etc…

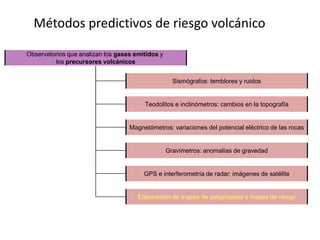

- 41. Métodos predictivos de riesgo volcánico Observatorios que analizan los gases emitidos y los precursores volcánicos Sismógrafos: temblores y ruidos Teodolitos e inclinómetros: cambios en la topografía Magnetómetros: variaciones del potencial eléctrico de las rocas Gravímetros: anomalías de gravedad GPS e interferometría de radar: imágenes de satélite Elaboración de mapas de peligrosidad y mapas de riesgo

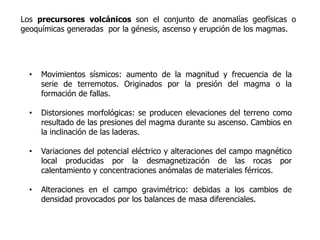

- 42. Los precursores volcánicos son el conjunto de anomalías geofísicas o geoquímicas generadas por la génesis, ascenso y erupción de los magmas. Los más destacados son: • Movimientos sísmicos: aumento de la magnitud y frecuencia de la serie de terremotos. Originados por la presión del magma o la formación de fallas. • Distorsiones morfológicas: se producen elevaciones del terreno como resultado de las presiones del magma durante su ascenso. Cambios en la inclinación de las laderas. • Variaciones del potencial eléctrico y alteraciones del campo magnético local producidas por la desmagnetización de las rocas por calentamiento y concentraciones anómalas de materiales férricos. • Alteraciones en el campo gravimétrico: debidas a los cambios de densidad provocados por los balances de masa diferenciales.

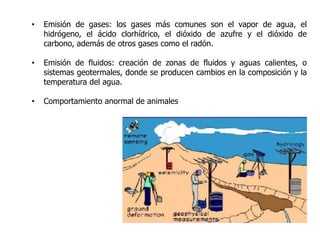

- 43. • Emisión de gases: los gases más comunes son el vapor de agua, el hidrógeno, el ácido clorhídrico, el dióxido de azufre y el dióxido de carbono, además de otros gases como el radón. • Emisión de fluidos: creación de zonas de fluidos y aguas calientes, o sistemas geotermales, donde se producen cambios en la composición y la temperatura del agua. • Comportamiento anormal de animales

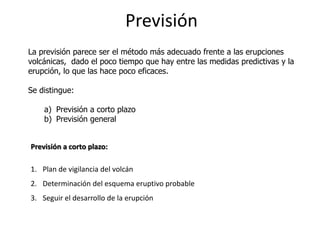

- 44. Previsión La previsión parece ser el método más adecuado frente a las erupciones volcánicas, dado el poco tiempo que hay entre las medidas predictivas y la erupción, lo que las hace poco eficaces. Se distingue: a) Previsión a corto plazo b) Previsión general Previsión a corto plazo: 1. Plan de vigilancia del volcán 2. Determinación del esquema eruptivo probable 3. Seguir el desarrollo de la erupción

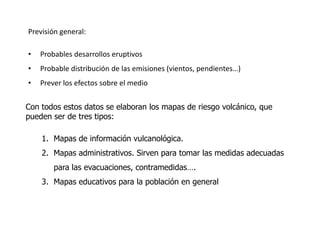

- 45. Previsión general: • Probables desarrollos eruptivos • Probable distribución de las emisiones (vientos, pendientes…) • Prever los efectos sobre el medio Con todos estos datos se elaboran los mapas de riesgo volcánico, que pueden ser de tres tipos: 1. Mapas de información vulcanológica. 2. Mapas administrativos. Sirven para tomar las medidas adecuadas para las evacuaciones, contramedidas…. 3. Mapas educativos para la población en general

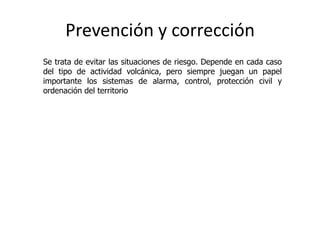

- 46. Prevención y corrección Se trata de evitar las situaciones de riesgo. Depende en cada caso del tipo de actividad volcánica, pero siempre juegan un papel importante los sistemas de alarma, control, protección civil y ordenación del territorio

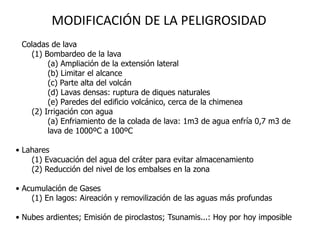

- 47. MODIFICACIÓN DE LA PELIGROSIDAD • Coladas de lava (1) Bombardeo de la lava (a) Ampliación de la extensión lateral (b) Limitar el alcance (c) Parte alta del volcán (d) Lavas densas: ruptura de diques naturales (e) Paredes del edificio volcánico, cerca de la chimenea (2) Irrigación con agua (a) Enfriamiento de la colada de lava: 1m3 de agua enfría 0,7 m3 de lava de 1000ºC a 100ºC • Lahares (1) Evacuación del agua del cráter para evitar almacenamiento (2) Reducción del nivel de los embalses en la zona • Acumulación de Gases (1) En lagos: Aireación y removilización de las aguas más profundas • Nubes ardientes; Emisión de piroclastos; Tsunamis...: Hoy por hoy imposible

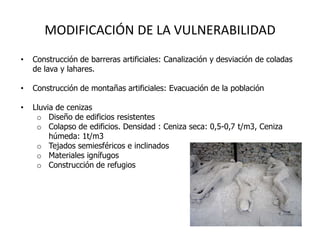

- 48. MODIFICACIÓN DE LA VULNERABILIDAD • Construcción de barreras artificiales: Canalización y desviación de coladas de lava y lahares. • Construcción de montañas artificiales: Evacuación de la población • Lluvia de cenizas o Diseño de edificios resistentes o Colapso de edificios. Densidad : Ceniza seca: 0,5-0,7 t/m3, Ceniza húmeda: 1t/m3 o Tejados semiesféricos e inclinados o Materiales ignífugos o Construcción de refugios • Diseño y planificación de sistemas de alarma

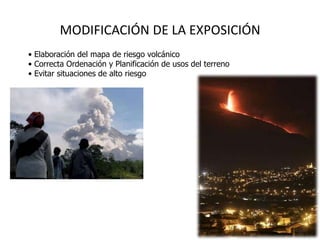

- 49. MODIFICACIÓN DE LA EXPOSICIÓN • Elaboración del mapa de riesgo volcánico • Correcta Ordenación y Planificación de usos del terreno • Evitar situaciones de alto riesgo

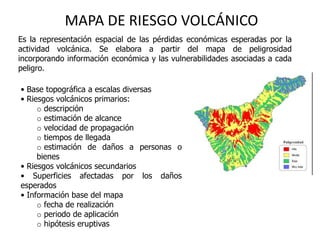

- 50. MAPA DE RIESGO VOLCÁNICO Es la representación espacial de las pérdidas económicas esperadas por la actividad volcánica. Se elabora a partir del mapa de peligrosidad incorporando información económica y las vulnerabilidades asociadas a cada peligro. • Base topográfica a escalas diversas • Riesgos volcánicos primarios: o descripción o estimación de alcance o velocidad de propagación o tiempos de llegada o estimación de daños a personas o bienes • Riesgos volcánicos secundarios • Superficies afectadas por los daños esperados • Información base del mapa o fecha de realización o periodo de aplicación o hipótesis eruptivas

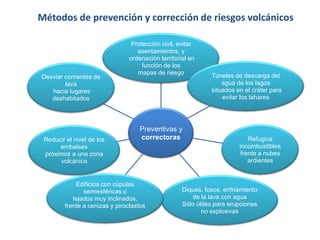

- 51. Métodos de prevención y corrección de riesgos volcánicos Protección civil, evitar asentamientos, y ordenación territorial en función de los mapas de riesgo Túneles de descarga del Desviar corrientes de lava agua de los lagos hacia lugares situados en el cráter para deshabitados evitar los lahares Preventivas y Reducir el nivel de los correctoras Refugios embalses incombustibles próximos a una zona frente a nubes volcánica ardientes Edificios con cúpulas semiesféricas o Diques, fosos, enfriamiento tejados muy inclinados, de la lava con agua frente a cenizas y piroclastos Sólo útiles para erupciones no explosivas
- 52. Riesgos relacionados con los sistemas fluidos

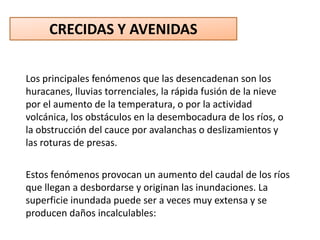

- 53. CRECIDAS Y AVENIDAS Los principales fenómenos que las desencadenan son los huracanes, lluvias torrenciales, la rápida fusión de la nieve por el aumento de la temperatura, o por la actividad volcánica, los obstáculos en la desembocadura de los ríos, o la obstrucción del cauce por avalanchas o deslizamientos y las roturas de presas. Estos fenómenos provocan un aumento del caudal de los ríos que llegan a desbordarse y originan las inundaciones. La superficie inundada puede ser a veces muy extensa y se producen daños incalculables:

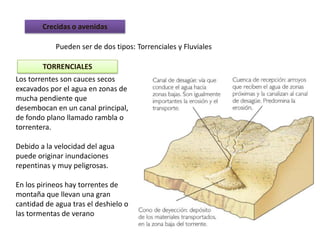

- 54. Crecidas o avenidas Pueden ser de dos tipos: Torrenciales y Fluviales TORRENCIALES Los torrentes son cauces secos excavados por el agua en zonas de mucha pendiente que desembocan en un canal principal, de fondo plano llamado rambla o torrentera. Debido a la velocidad del agua puede originar inundaciones repentinas y muy peligrosas. En los pirineos hay torrentes de montaña que llevan una gran cantidad de agua tras el deshielo o las tormentas de verano

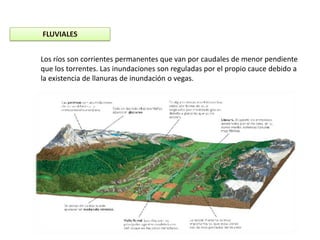

- 55. FLUVIALES Los ríos son corrientes permanentes que van por caudales de menor pendiente que los torrentes. Las inundaciones son reguladas por el propio cauce debido a la existencia de llanuras de inundación o vegas.

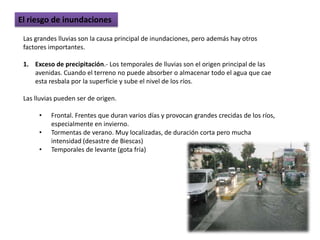

- 56. El riesgo de inundaciones Las grandes lluvias son la causa principal de inundaciones, pero además hay otros factores importantes. 1. Exceso de precipitación.- Los temporales de lluvias son el origen principal de las avenidas. Cuando el terreno no puede absorber o almacenar todo el agua que cae esta resbala por la superficie y sube el nivel de los ríos. Las lluvias pueden ser de origen. • Frontal. Frentes que duran varios días y provocan grandes crecidas de los ríos, especialmente en invierno. • Tormentas de verano. Muy localizadas, de duración corta pero mucha intensidad (desastre de Biescas) • Temporales de levante (gota fría)

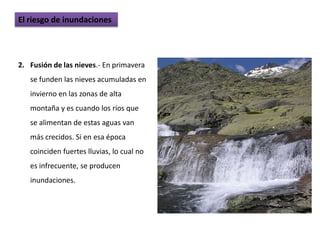

- 57. El riesgo de inundaciones 2. Fusión de las nieves.- En primavera se funden las nieves acumuladas en invierno en las zonas de alta montaña y es cuando los ríos que se alimentan de estas aguas van más crecidos. Si en esa época coinciden fuertes lluvias, lo cual no es infrecuente, se producen inundaciones.

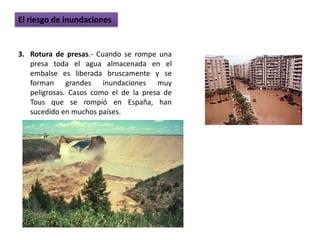

- 58. El riesgo de inundaciones 3. Rotura de presas.- Cuando se rompe una presa toda el agua almacenada en el embalse es liberada bruscamente y se forman grandes inundaciones muy peligrosas. Casos como el de la presa de Tous que se rompió en España, han sucedido en muchos países.

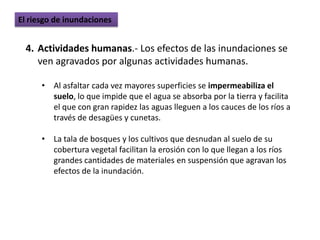

- 59. El riesgo de inundaciones 4. Actividades humanas.- Los efectos de las inundaciones se ven agravados por algunas actividades humanas. • Al asfaltar cada vez mayores superficies se impermeabiliza el suelo, lo que impide que el agua se absorba por la tierra y facilita el que con gran rapidez las aguas lleguen a los cauces de los ríos a través de desagües y cunetas. • La tala de bosques y los cultivos que desnudan al suelo de su cobertura vegetal facilitan la erosión con lo que llegan a los ríos grandes cantidades de materiales en suspensión que agravan los efectos de la inundación.

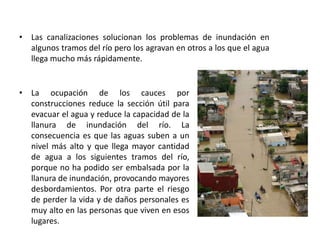

- 60. • Las canalizaciones solucionan los problemas de inundación en algunos tramos del río pero los agravan en otros a los que el agua llega mucho más rápidamente. • La ocupación de los cauces por construcciones reduce la sección útil para evacuar el agua y reduce la capacidad de la llanura de inundación del río. La consecuencia es que las aguas suben a un nivel más alto y que llega mayor cantidad de agua a los siguientes tramos del río, porque no ha podido ser embalsada por la llanura de inundación, provocando mayores desbordamientos. Por otra parte el riesgo de perder la vida y de daños personales es muy alto en las personas que viven en esos lugares.

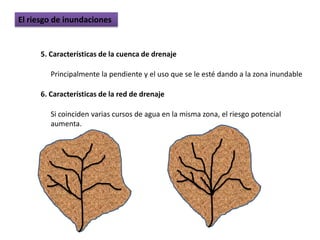

- 61. El riesgo de inundaciones 5. Características de la cuenca de drenaje Principalmente la pendiente y el uso que se le esté dando a la zona inundable 6. Características de la red de drenaje Si coinciden varias cursos de agua en la misma zona, el riesgo potencial aumenta.

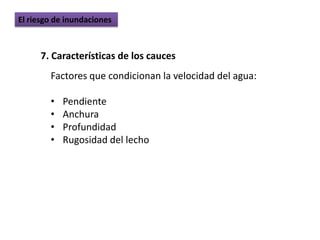

- 62. El riesgo de inundaciones 7. Características de los cauces Factores que condicionan la velocidad del agua: • Pendiente • Anchura • Profundidad • Rugosidad del lecho

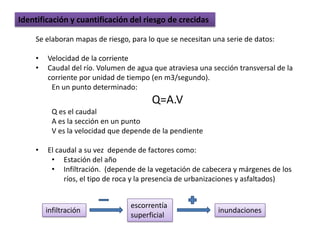

- 63. Identificación y cuantificación del riesgo de crecidas Se elaboran mapas de riesgo, para lo que se necesitan una serie de datos: • Velocidad de la corriente • Caudal del río. Volumen de agua que atraviesa una sección transversal de la corriente por unidad de tiempo (en m3/segundo). En un punto determinado: Q=A.V Q es el caudal A es la sección en un punto V es la velocidad que depende de la pendiente • El caudal a su vez depende de factores como: • Estación del año • Infiltración. (depende de la vegetación de cabecera y márgenes de los ríos, el tipo de roca y la presencia de urbanizaciones y asfaltados) escorrentía infiltración inundaciones superficial

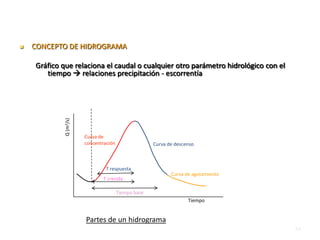

- 64. CONCEPTO DE HIDROGRAMA Gráfico que relaciona el caudal o cualquier otro parámetro hidrológico con el tiempo relaciones precipitación - escorrentía Punta del hidrograma Q (m3/s) Curva de concentración Curva de descenso T respuesta Curva de agotamiento T crecida Tiempo base Tiempo Partes de un hidrograma 64

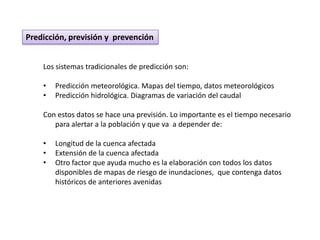

- 65. Predicción, previsión y prevención Los sistemas tradicionales de predicción son: • Predicción meteorológica. Mapas del tiempo, datos meteorológicos • Predicción hidrológica. Diagramas de variación del caudal Con estos datos se hace una previsión. Lo importante es el tiempo necesario para alertar a la población y que va a depender de: • Longitud de la cuenca afectada • Extensión de la cuenca afectada • Otro factor que ayuda mucho es la elaboración con todos los datos disponibles de mapas de riesgo de inundaciones, que contenga datos históricos de anteriores avenidas

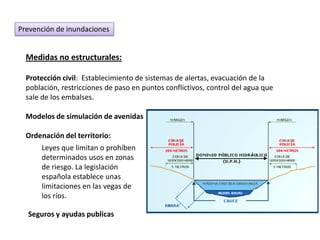

- 66. Prevención de inundaciones Medidas no estructurales: Protección civil: Establecimiento de sistemas de alertas, evacuación de la población, restricciones de paso en puntos conflictivos, control del agua que sale de los embalses. Modelos de simulación de avenidas Ordenación del territorio: Leyes que limitan o prohíben determinados usos en zonas de riesgo. La legislación española establece unas limitaciones en las vegas de los ríos. Seguros y ayudas publicas

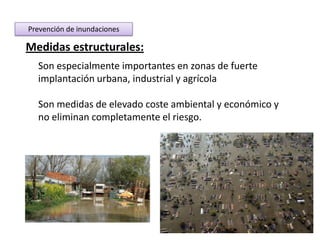

- 67. Prevención de inundaciones Medidas estructurales: Son especialmente importantes en zonas de fuerte implantación urbana, industrial y agrícola Son medidas de elevado coste ambiental y económico y no eliminan completamente el riesgo.

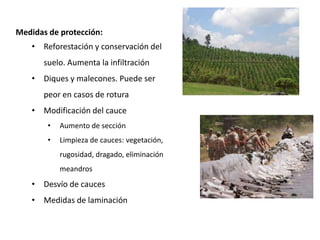

- 68. Medidas de protección: • Reforestación y conservación del suelo. Aumenta la infiltración • Diques y malecones. Puede ser peor en casos de rotura • Modificación del cauce • Aumento de sección • Limpieza de cauces: vegetación, rugosidad, dragado, eliminación meandros • Desvío de cauces • Medidas de laminación

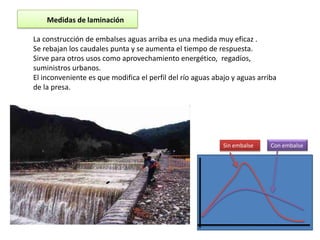

- 69. Medidas de laminación La construcción de embalses aguas arriba es una medida muy eficaz . Se rebajan los caudales punta y se aumenta el tiempo de respuesta. Sirve para otros usos como aprovechamiento energético, regadíos, suministros urbanos. El inconveniente es que modifica el perfil del río aguas abajo y aguas arriba de la presa. Sin embalse Con embalse

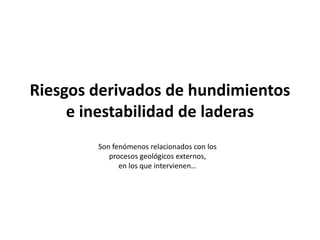

- 70. Riesgos derivados de hundimientos e inestabilidad de laderas Son fenómenos relacionados con los procesos geológicos externos, en los que intervienen…

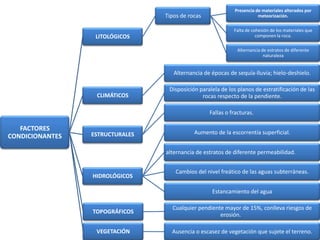

- 71. Presencia de materiales alterados por Tipos de rocas meteorización. Falta de cohesión de los materiales que LITOLÓGICOS componen la roca. Alternancia de estratos de diferente naturaleza Alternancia de épocas de sequía-lluvia; hielo-deshielo. Disposición paralela de los planos de estratificación de las CLIMÁTICOS rocas respecto de la pendiente. Fallas o fracturas. FACTORES ESTRUCTURALES Aumento de la escorrentía superficial. CONDICIONANTES alternancia de estratos de diferente permeabilidad. Cambios del nivel freático de las aguas subterráneas. HIDROLÓGICOS Estancamiento del agua Cualquier pendiente mayor de 15%, conlleva riesgos de TOPOGRÁFICOS erosión. VEGETACIÓN Ausencia o escasez de vegetación que sujete el terreno.

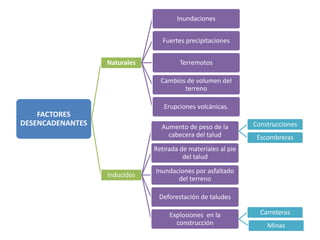

- 72. Inundaciones Fuertes precipitaciones Naturales Terremotos Cambios de volumen del terreno Erupciones volcánicas. FACTORES DESENCADENANTES Aumento de peso de la Construcciones cabecera del talud Escombreras Retirada de materiales al pie del talud Inundaciones por asfaltado Inducidos del terreno Deforestación de taludes Explosiones en la Carreteras construcción Minas

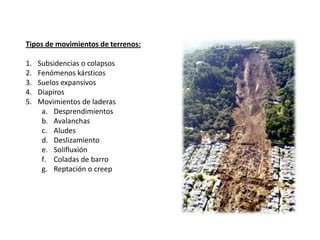

- 73. Tipos de movimientos de terrenos: 1. Subsidencias o colapsos 2. Fenómenos kársticos 3. Suelos expansivos 4. Diapiros 5. Movimientos de laderas a. Desprendimientos b. Avalanchas c. Aludes d. Deslizamiento e. Solifluxión f. Coladas de barro g. Reptación o creep

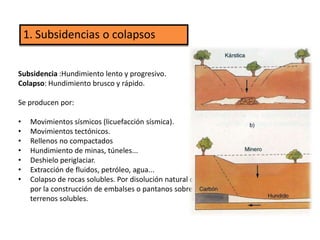

- 74. 1. Subsidencias o colapsos Subsidencia :Hundimiento lento y progresivo. Colapso: Hundimiento brusco y rápido. Se producen por: • Movimientos sísmicos (licuefacción sísmica). • Movimientos tectónicos. • Rellenos no compactados • Hundimiento de minas, túneles... • Deshielo periglaciar. • Extracción de fluidos, petróleo, agua... • Colapso de rocas solubles. Por disolución natural o por la construcción de embalses o pantanos sobre terrenos solubles.

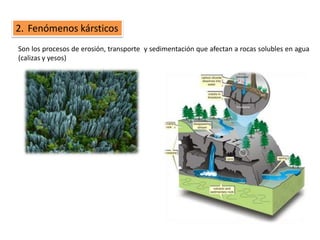

- 75. 2. Fenómenos kársticos Son los procesos de erosión, transporte y sedimentación que afectan a rocas solubles en agua (calizas y yesos)

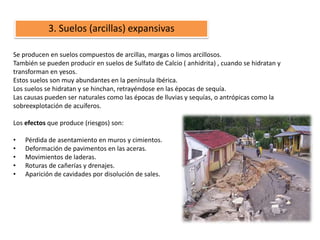

- 76. 3. Suelos (arcillas) expansivas Se producen en suelos compuestos de arcillas, margas o limos arcillosos. También se pueden producir en suelos de Sulfato de Calcio ( anhidrita) , cuando se hidratan y transforman en yesos. Estos suelos son muy abundantes en la península Ibérica. Los suelos se hidratan y se hinchan, retrayéndose en las épocas de sequía. Las causas pueden ser naturales como las épocas de lluvias y sequías, o antrópicas como la sobreexplotación de acuíferos. Los efectos que produce (riesgos) son: • Pérdida de asentamiento en muros y cimientos. • Deformación de pavimentos en las aceras. • Movimientos de laderas. • Roturas de cañerías y drenajes. • Aparición de cavidades por disolución de sales.

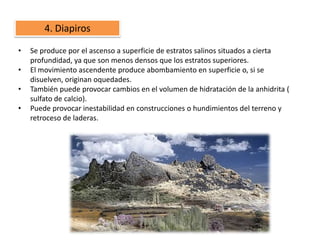

- 77. 4. Diapiros • Se produce por el ascenso a superficie de estratos salinos situados a cierta profundidad, ya que son menos densos que los estratos superiores. • El movimiento ascendente produce abombamiento en superficie o, si se disuelven, originan oquedades. • También puede provocar cambios en el volumen de hidratación de la anhidrita ( sulfato de calcio). • Puede provocar inestabilidad en construcciones o hundimientos del terreno y retroceso de laderas.

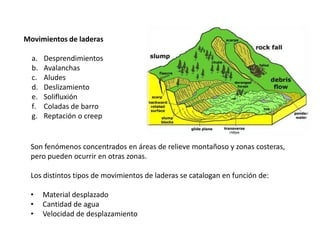

- 78. 5. Movimientos de laderas a. Desprendimientos b. Avalanchas c. Aludes d. Deslizamiento e. Solifluxión f. Coladas de barro g. Reptación o creep Son fenómenos concentrados en áreas de relieve montañoso y zonas costeras, pero pueden ocurrir en otras zonas. Los distintos tipos de movimientos de laderas se catalogan en función de: • Material desplazado • Cantidad de agua • Velocidad de desplazamiento

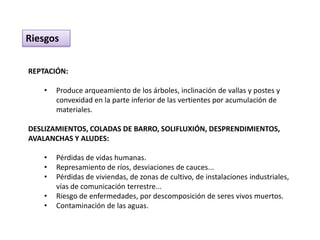

- 79. Riesgos REPTACIÓN: • Produce arqueamiento de los árboles, inclinación de vallas y postes y convexidad en la parte inferior de las vertientes por acumulación de materiales. DESLIZAMIENTOS, COLADAS DE BARRO, SOLIFLUXIÓN, DESPRENDIMIENTOS, AVALANCHAS Y ALUDES: • Pérdidas de vidas humanas. • Represamiento de ríos, desviaciones de cauces... • Pérdidas de viviendas, de zonas de cultivo, de instalaciones industriales, vías de comunicación terrestre... • Riesgo de enfermedades, por descomposición de seres vivos muertos. • Contaminación de las aguas.
