Analisis disenoalgorit

TÉCNICO EN SISTEMAS DIGITALES.
Unidad de Aprendizaje: Análisis y Diseño de Algoritmos.

CENTRO DE ESTUDIOS CIENTÍFICOS Y
TECNOLÓGICOS No. 1
“GONZALO VÁZQUEZ VELA”

Banco de reactivos de la unidad de
aprendizaje:
Análisis y Diseño de Algoritmos.
Tercer semestre de la carrera de Técnico en Sistemas
Digitales.
Competencia particular: Plantea soluciones, desarrollando algoritmos
mediante las diferentes herramientas de programación que se relacionen con
lenguajes de alto y bajo nivel aplicados a los sistemas digitales.

Elaboró: ING. MIGUEL ENRIQUE GARCIA JULIAN.

Page 1

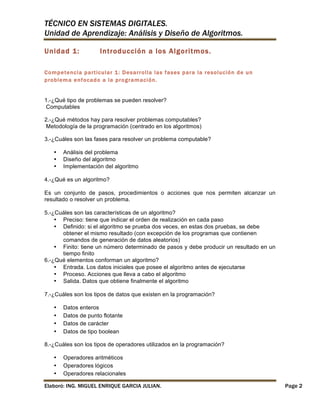

Unidad 1:

Introducción a los Algoritmos.

Com petencia particular 1: Desarrolla las fases para la resolución de un
problem a enfocado a la program ación.
1.-¿Qué tipo de problemas se pueden resolver?
Computables
2.-¿Qué métodos hay para resolver problemas computables?
Metodología de la programación (centrado en los algoritmos)
3.-¿Cuáles son las fases para resolver un problema computable?
•
•
•

Análisis del problema
Diseño del algoritmo
Implementación del algoritmo

4.-¿Qué es un algoritmo?
Es un conjunto de pasos, procedimientos o acciones que nos permiten alcanzar un
resultado o resolver un problema.
5.-¿Cuáles son las características de un algoritmo?
• Preciso: tiene que indicar el orden de realización en cada paso
• Deﬁnido: si el algoritmo se prueba dos veces, en estas dos pruebas, se debe
obtener el mismo resultado (con excepción de los programas que contienen
comandos de generación de datos aleatorios)
• Finito: tiene un número determinado de pasos y debe producir un resultado en un
tiempo ﬁnito
6.-¿Qué elementos conforman un algoritmo?
• Entrada. Los datos iniciales que posee el algoritmo antes de ejecutarse
• Proceso. Acciones que lleva a cabo el algoritmo
• Salida. Datos que obtiene finalmente el algoritmo
7.-¿Cuáles son los tipos de datos que existen en la programación?
•
•
•
•

Datos enteros
Datos de punto flotante
Datos de carácter
Datos de tipo boolean

8.-¿Cuáles son los tipos de operadores utilizados en la programación?
•
•
•

Operadores aritméticos
Operadores lógicos
Operadores relacionales


Page 2

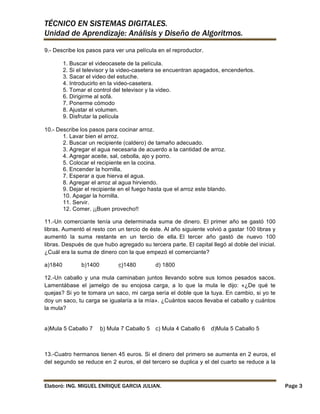

9.- Describe los pasos para ver una película en el reproductor.
1. Buscar el videocasete de la película.
2. Si el televisor y la video-casetera se encuentran apagados, encenderlos.
3. Sacar el video del estuche.
4. Introducirlo en la video-casetera.
5. Tomar el control del televisor y la video.
6. Dirigirme al sofá.
7. Ponerme cómodo
8. Ajustar el volumen.
9. Disfrutar la película
10.- Describe los pasos para cocinar arroz.
1. Lavar bien el arroz.
2. Buscar un recipiente (caldero) de tamaño adecuado.
3. Agregar el agua necesaria de acuerdo a la cantidad de arroz.
4. Agregar aceite, sal, cebolla, ajo y porro.
5. Colocar el recipiente en la cocina.
6. Encender la hornilla.
7. Esperar a que hierva el agua.
8. Agregar el arroz al agua hirviendo.
9. Dejar el recipiente en el fuego hasta que el arroz este blando.
10. Apagar la hornilla.
11. Servir.
12. Comer. ¡¡Buen provecho!!
11.-Un comerciante tenía una determinada suma de dinero. El primer año se gastó 100
libras. Aumentó el resto con un tercio de éste. Al año siguiente volvió a gastar 100 libras y
aumentó la suma restante en un tercio de ella. El tercer año gastó de nuevo 100
libras. Después de que hubo agregado su tercera parte. El capital llegó al doble del inicial.
¿Cuál era la suma de dinero con la que empezó el comerciante?
a)1840

b)1400

c)1480

d) 1800

12.-Un caballo y una mula caminaban juntos llevando sobre sus lomos pesados sacos.
Lamentábase el jamelgo de su enojosa carga, a lo que la mula le dijo: «¿De qué te
quejas? Si yo te tomara un saco, mi carga sería el doble que la tuya. En cambio, si yo te
doy un saco, tu carga se igualaría a la mía». ¿Cuántos sacos llevaba el caballo y cuántos
la mula?

a)Mula 5 Caballo 7

b) Mula 7 Caballo 5

c) Mula 4 Caballo 6

d)Mula 5 Caballo 5

13.-Cuatro hermanos tienen 45 euros. Si el dinero del primero se aumenta en 2 euros, el
del segundo se reduce en 2 euros, el del tercero se duplica y el del cuarto se reduce a la


Page 3

mitad, todos los hermanos tendrán la misma cantidad de euros. ¿Cuánto dinero tenía
cada uno?
a) w=5 x=3 y=17 z=20

b) w=2 x=6 y=12 z=25

c)w=8 x=12 y=5 z=20

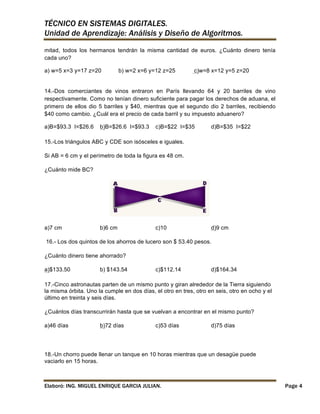

14.-Dos comerciantes de vinos entraron en París llevando 64 y 20 barriles de vino
respectivamente. Como no tenían dinero suficiente para pagar los derechos de aduana, el
primero de ellos dio 5 barriles y $40, mientras que el segundo dio 2 barriles, recibiendo
$40 como cambio. ¿Cuál era el precio de cada barril y su impuesto aduanero?
a)B=$93.3 I=$26.6

b)B=$26.6 I=$93.3

c)B=$22 I=$35

d)B=$35 I=$22

15.-Los triángulos ABC y CDE son isósceles e iguales.
Si AB = 6 cm y el perímetro de toda la figura es 48 cm.
¿Cuánto mide BC?

a)7 cm

b)6 cm

c)10

d)9 cm

16.- Los dos quintos de los ahorros de lucero son $ 53.40 pesos.
¿Cuánto dinero tiene ahorrado?
a)$133.50

b) $143.54

c)$112.14

d)$164.34

17.-Cinco astronautas parten de un mismo punto y giran alrededor de la Tierra siguiendo
la misma órbita. Uno la cumple en dos días, el otro en tres, otro en seis, otro en ocho y el
último en treinta y seis días.
¿Cuántos días transcurrirán hasta que se vuelvan a encontrar en el mismo punto?
a)46 días

b)72 días

c)53 días

d)75 días

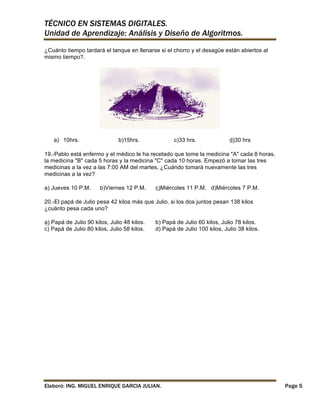

18.-Un chorro puede llenar un tanque en 10 horas mientras que un desagüe puede
vaciarlo en 15 horas.


Page 4

¿Cuánto tiempo tardará el tanque en llenarse si el chorro y el desagüe están abiertos al
mismo tiempo?.

a) 10hrs.

b)15hrs.

c)33 hrs.

d)30 hrs

19.-Pablo está enfermo y el médico le ha recetado que tome la medicina "A" cada 8 horas,
la medicina "B" cada 5 horas y la medicina "C" cada 10 horas. Empezó a tomar las tres
medicinas a la vez a las 7:00 AM del martes, ¿Cuándo tomará nuevamente las tres
medicinas a la vez?
a) Jueves 10 P.M.

b)Viernes 12 P.M.

c)Miércoles 11 P.M. d)Miércoles 7 P.M.

20.-El papá de Julio pesa 42 kilos más que Julio, si los dos juntos pesan 138 kilos
¿cuánto pesa cada uno?
a) Papá de Julio 90 kilos, Julio 48 kilos.
c) Papá de Julio 80 kilos, Julio 58 kilos.

b) Papá de Julio 60 kilos, Julio 78 kilos.
d) Papá de Julio 100 kilos, Julio 38 kilos.


Page 5

Unidad 2:

Diagramas de Flujo

Com petencia particular 2: Representa gráficam ente la secuencia de acciones
para la resolución de un problem a relacionado con la program ación.
21.21.-¿Qué es un diagrama de flujo?
Un diagrama de flujo es un dibujo que utiliza símbolos estándar de diagramación de
algoritmos para computador, en el que cada paso del algoritmo se visualiza dentro del
símbolo adecuado y el orden en que estos pasos se ejecutan. Se indica su secuencia
conectándolos con flechas llamadas líneas de flujo porque indican el flujo lógico del
algoritmo.

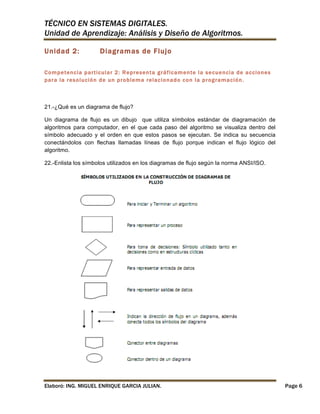

22.-Enlista los símbolos utilizados en los diagramas de flujo según la norma ANSI/ISO.


Page 6

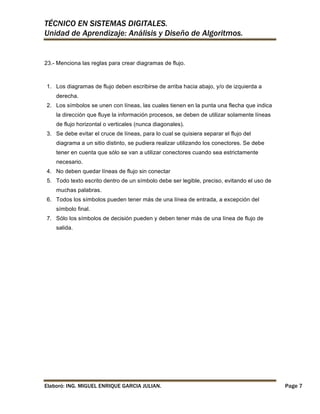

23.- Menciona las reglas para crear diagramas de flujo.

1. Los diagramas de flujo deben escribirse de arriba hacia abajo, y/o de izquierda a
derecha.
2. Los símbolos se unen con líneas, las cuales tienen en la punta una flecha que indica
la dirección que fluye la información procesos, se deben de utilizar solamente líneas
de flujo horizontal o verticales (nunca diagonales).
3. Se debe evitar el cruce de líneas, para lo cual se quisiera separar el flujo del
diagrama a un sitio distinto, se pudiera realizar utilizando los conectores. Se debe
tener en cuenta que sólo se van a utilizar conectores cuando sea estrictamente
necesario.
4. No deben quedar líneas de flujo sin conectar
5. Todo texto escrito dentro de un símbolo debe ser legible, preciso, evitando el uso de
muchas palabras.
6. Todos los símbolos pueden tener más de una línea de entrada, a excepción del
símbolo final.
7. Sólo los símbolos de decisión pueden y deben tener más de una línea de flujo de
salida.


Page 7

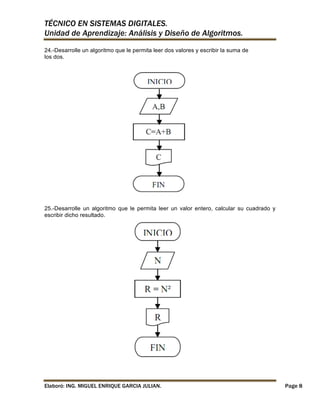

24.-Desarrolle un algoritmo que le permita leer dos valores y escribir la suma de
los dos.

25.-Desarrolle un algoritmo que le permita leer un valor entero, calcular su cuadrado y
escribir dicho resultado.


Page 8

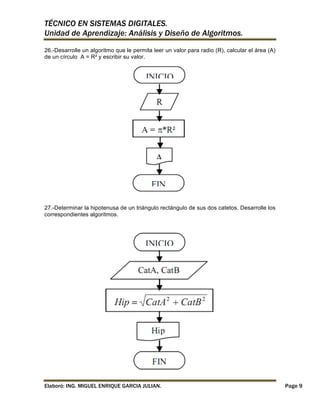

26.-Desarrolle un algoritmo que le permita leer un valor para radio (R), calcular el área (A)
de un círculo A = R² y escribir su valor.

27.-Determinar la hipotenusa de un triángulo rectángulo de sus dos catetos. Desarrolle los
correspondientes algoritmos.


Page 9

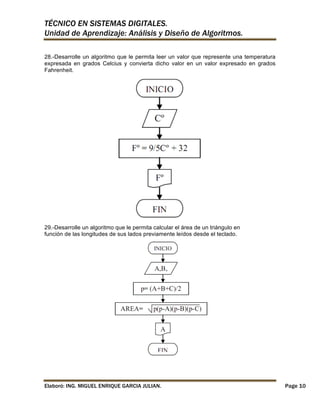

28.-Desarrolle un algoritmo que le permita leer un valor que represente una temperatura
expresada en grados Celcius y convierta dicho valor en un valor expresado en grados
Fahrenheit.

29.-Desarrolle un algoritmo que le permita calcular el área de un triángulo en
función de las longitudes de sus lados previamente leídos desde el teclado.


Page 10

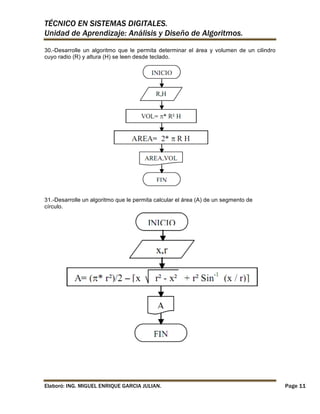

30.-Desarrolle un algoritmo que le permita determinar el área y volumen de un cilindro
cuyo radio (R) y altura (H) se leen desde teclado.

31.-Desarrolle un algoritmo que le permita calcular el área (A) de un segmento de
círculo.


Page 11

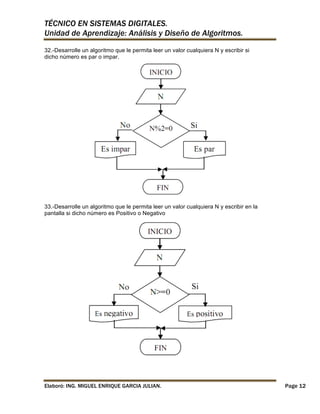

32.-Desarrolle un algoritmo que le permita leer un valor cualquiera N y escribir si
dicho número es par o impar.

33.-Desarrolle un algoritmo que le permita leer un valor cualquiera N y escribir en la
pantalla si dicho número es Positivo o Negativo


Page 12

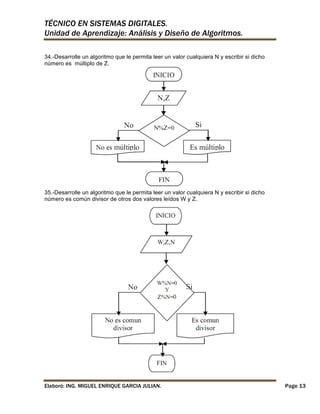

34.-Desarrolle un algoritmo que le permita leer un valor cualquiera N y escribir si dicho
número es múltiplo de Z.

número es común divisor de otros dos valores leídos W y Z.


Page 13

número es común múltiplo de M y P. M y P también se deben leer desde el teclado.

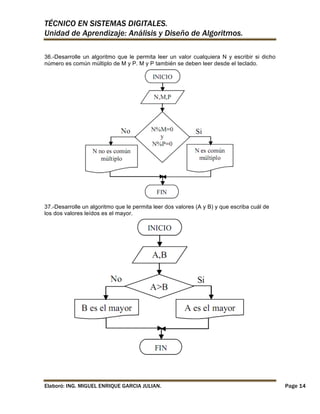

37.-Desarrolle un algoritmo que le permita leer dos valores (A y B) y que escriba cuál de
los dos valores leídos es el mayor.


Page 14

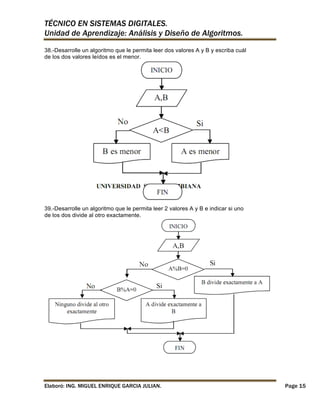

38.-Desarrolle un algoritmo que le permita leer dos valores A y B y escriba cuál
de los dos valores leídos es el menor.

39.-Desarrolle un algoritmo que le permita leer 2 valores A y B e indicar si uno
de los dos divide al otro exactamente.


Page 15

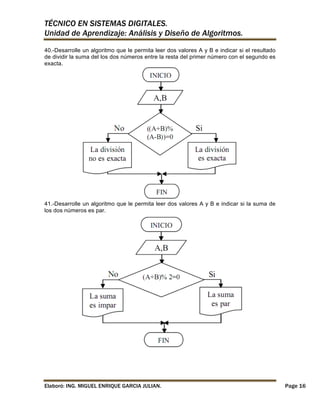

40.-Desarrolle un algoritmo que le permita leer dos valores A y B e indicar si el resultado
de dividir la suma del los dos números entre la resta del primer número con el segundo es
exacta.

41.-Desarrolle un algoritmo que le permita leer dos valores A y B e indicar si la suma de
los dos números es par.


Page 16

42.-Desarrolle un algoritmo que le permita leer dos valores A y B e indicar cuál
de las dos restas (B-A) o (A-B) es positiva.

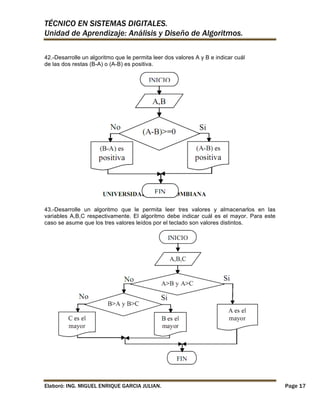

43.-Desarrolle un algoritmo que le permita leer tres valores y almacenarlos en las
variables A,B,C respectivamente. El algoritmo debe indicar cuál es el mayor. Para este
caso se asume que los tres valores leídos por el teclado son valores distintos.


Page 17

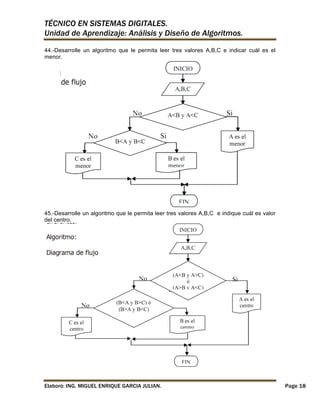

44.-Desarrolle un algoritmo que le permita leer tres valores A,B,C e indicar cuál es el
menor.

45.-Desarrolle un algoritmo que le permita leer tres valores A,B,C e indique cuál es valor
del centro.


Page 18

46.-Desarrolle un algoritmo que le permita leer tres valores A,B,C e indicar si uno de los
tres divide a los otros dos exactamente.

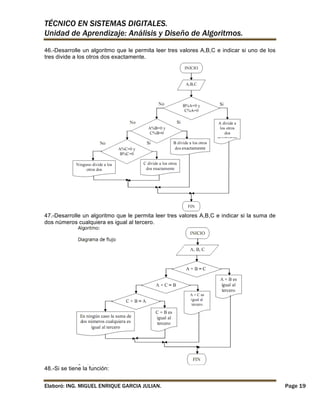

47.-Desarrolle un algoritmo que le permita leer tres valores A,B,C e indicar si la suma de
dos números cualquiera es igual al tercero.

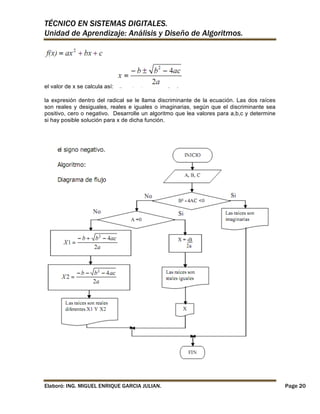

48.-Si se tiene la función:

Page 19


el valor de x se calcula así:
la expresión dentro del radical se le llama discriminante de la ecuación. Las dos raíces
son reales y desiguales, reales e iguales o imaginarias, según que el discriminante sea
positivo, cero o negativo. Desarrolle un algoritmo que lea valores para a,b,c y determine
si hay posible solución para x de dicha función.


Page 20

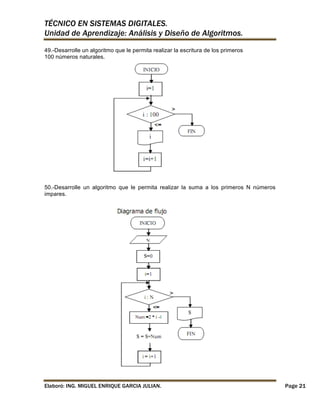

49.-Desarrolle un algoritmo que le permita realizar la escritura de los primeros
100 números naturales.

50.-Desarrolle un algoritmo que le permita realizar la suma a los primeros N números
impares.


Page 21

51.-Desarrolle un algoritmo que calcule el promedio a los primeros N números naturales.

52.-Desarrolle un algoritmo que le permita sacar y escribir el cuadrado de cada uno de los
primeros N números naturales.


Page 22

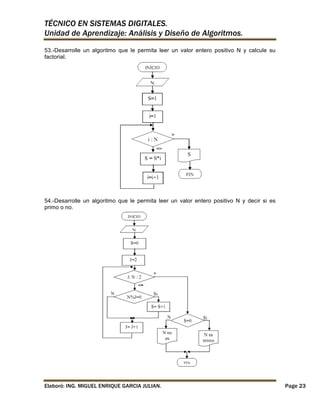

53.-Desarrolle un algoritmo que le permita leer un valor entero positivo N y calcule su
factorial.

54.-Desarrolle un algoritmo que le permita leer un valor entero positivo N y decir si es
primo o no.


Page 23

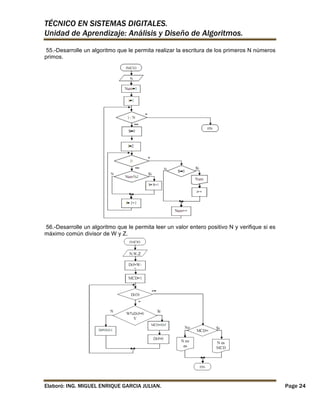

55.-Desarrolle un algoritmo que le permita realizar la escritura de los primeros N números
primos.

56.-Desarrolle un algoritmo que le permita leer un valor entero positivo N y verifique si es
máximo común divisor de W y Z.


Page 24

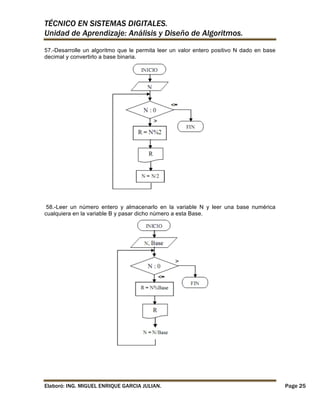

57.-Desarrolle un algoritmo que le permita leer un valor entero positivo N dado en base
decimal y convertirlo a base binaria.

58.-Leer un número entero y almacenarlo en la variable N y leer una base numérica
cualquiera en la variable B y pasar dicho número a esta Base.


Page 25

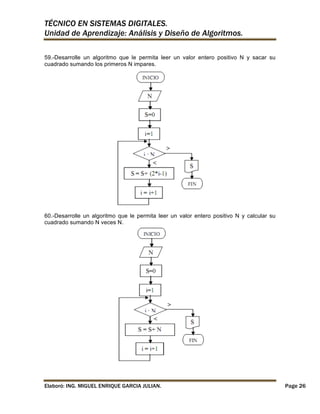

59.-Desarrolle un algoritmo que le permita leer un valor entero positivo N y sacar su
cuadrado sumando los primeros N impares.

60.-Desarrolle un algoritmo que le permita leer un valor entero positivo N y calcular su
cuadrado sumando N veces N.


Page 26

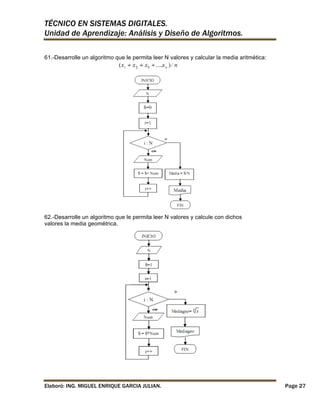

61.-Desarrolle un algoritmo que le permita leer N valores y calcular la media aritmética:

62.-Desarrolle un algoritmo que le permita leer N valores y calcule con dichos
valores la media geométrica.


Page 27

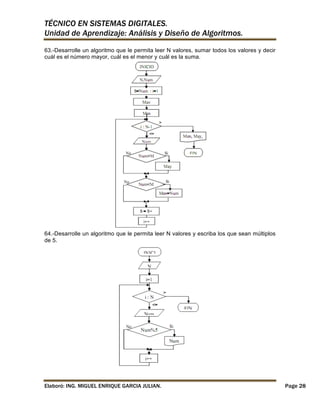

63.-Desarrolle un algoritmo que le permita leer N valores, sumar todos los valores y decir
cuál es el número mayor, cuál es el menor y cuál es la suma.

64.-Desarrolle un algoritmo que le permita leer N valores y escriba los que sean múltiplos
de 5.


Page 28

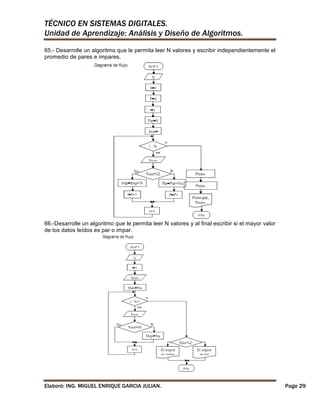

65.- Desarrolle un algoritmo que le permita leer N valores y escribir independientemente el
promedio de pares e impares.

66.-Desarrolle un algoritmo que le permita leer N valores y al final escribir si el mayor valor
de los datos leídos es par o impar.


Page 29

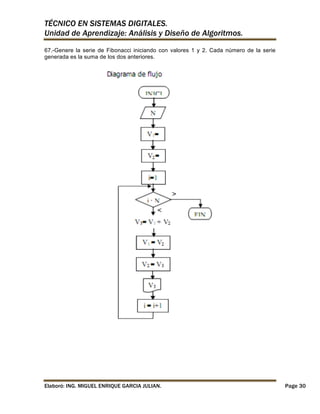

67.-Genere la serie de Fibonacci iniciando con valores 1 y 2. Cada número de la serie
generada es la suma de los dos anteriores.


Page 30

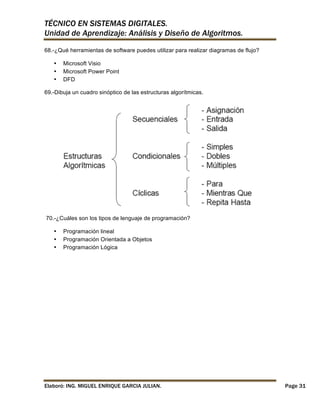

68.-¿Qué herramientas de software puedes utilizar para realizar diagramas de flujo?
•
•
•

Microsoft Visio
Microsoft Power Point
DFD

69.-Dibuja un cuadro sinóptico de las estructuras algorítmicas.

70.-¿Cuáles son los tipos de lenguaje de programación?
•
•
•

Programación lineal
Programación Orientada a Objetos
Programación Lógica


Page 31

Unidad 3:

Pseudocódigos y Tablas de Decisión

Com petencia particular 3: Utiliza pseudocódigos y tablas de decisión para
presentar soluciones a problem as relacionados a la program ación.

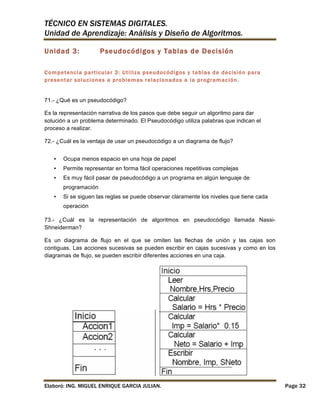

71.- ¿Qué es un pseudocódigo?
Es la representación narrativa de los pasos que debe seguir un algoritmo para dar
solución a un problema determinado. El Pseudocódigo utiliza palabras que indican el
proceso a realizar.
72.- ¿Cuál es la ventaja de usar un pseudocódigo a un diagrama de flujo?
•

Ocupa menos espacio en una hoja de papel

•

Permite representar en forma fácil operaciones repetitivas complejas

•

Es muy fácil pasar de pseudocódigo a un programa en algún lenguaje de
programación

•

Si se siguen las reglas se puede observar claramente los niveles que tiene cada
operación

73.- ¿Cuál es la representación de algoritmos en pseudocódigo llamada NassiShneiderman?
Es un diagrama de flujo en el que se omiten las flechas de unión y las cajas son
contiguas. Las acciones sucesivas se pueden escribir en cajas sucesivas y como en los
diagramas de flujo, se pueden escribir diferentes acciones en una caja.


Page 32

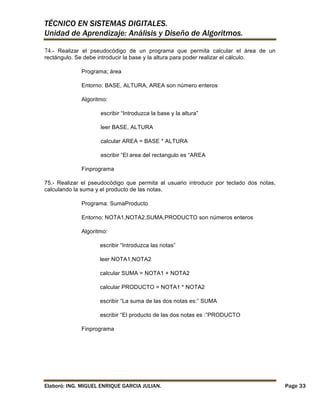

74.- Realizar el pseudocódigo de un programa que permita calcular el área de un
rectángulo. Se debe introducir la base y la altura para poder realizar el cálculo.
Programa; área
Entorno: BASE, ALTURA, AREA son número enteros
Algoritmo:
escribir “Introduzca la base y la altura”
leer BASE, ALTURA
calcular AREA = BASE * ALTURA
escribir “El area del rectangulo es “AREA
Finprograma
75.- Realizar el pseudocódigo que permita al usuario introducir por teclado dos notas,
calculando la suma y el producto de las notas.
Programa: SumaProducto
Entorno: NOTA1,NOTA2,SUMA,PRODUCTO son números enteros
Algoritmo:
escribir “Introduzca las notas”
leer NOTA1,NOTA2
calcular SUMA = NOTA1 + NOTA2
calcular PRODUCTO = NOTA1 * NOTA2
escribir “La suma de las dos notas es:” SUMA
escribir “El producto de las dos notas es :”PRODUCTO
Finprograma


Page 33

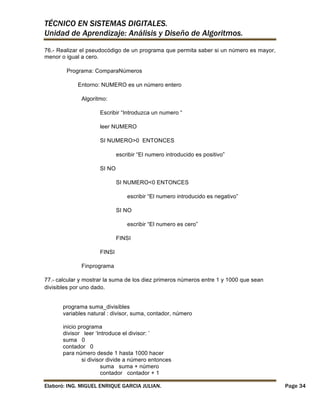

76.- Realizar el pseudocódigo de un programa que permita saber si un número es mayor,
menor o igual a cero.
Programa: ComparaNúmeros
Entorno: NUMERO es un número entero
Algoritmo:
Escribir “Introduzca un numero “
leer NUMERO
SI NUMERO>0 ENTONCES
escribir “El numero introducido es positivo”
SI NO
SI NUMERO<0 ENTONCES
escribir “El numero introducido es negativo”
SI NO
escribir “El numero es cero”
FINSI
FINSI
Finprograma
77.-
calcular y mostrar la suma de los diez primeros números entre 1 y 1000 que sean
divisibles por uno dado.
programa suma_divisibles
variables natural : divisor, suma, contador, número
inicio programa
divisor leer ‘Introduce el divisor: ’
suma 0
contador 0
para número desde 1 hasta 1000 hacer
si divisor divide a número entonces
suma suma + número
contador contador + 1

Page 34

fin si
si contador = 10 entonces
interrumpir
fin si
fin para
escribir ‘La suma es’, suma
fin programa

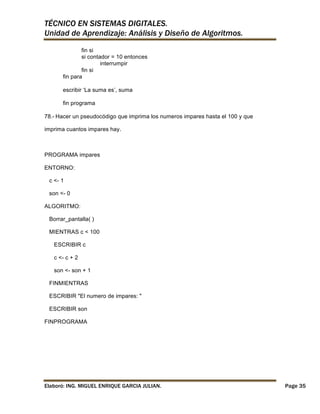

78.- Hacer un pseudocódigo que imprima los numeros impares hasta el 100 y que
imprima cuantos impares hay.

PROGRAMA impares
ENTORNO:
c <- 1
son <- 0
ALGORITMO:
Borrar_pantalla( )
MIENTRAS c < 100
ESCRIBIR c
c <- c + 2
son <- son + 1
FINMIENTRAS
ESCRIBIR "El numero de impares: "
ESCRIBIR son
FINPROGRAMA


Page 35

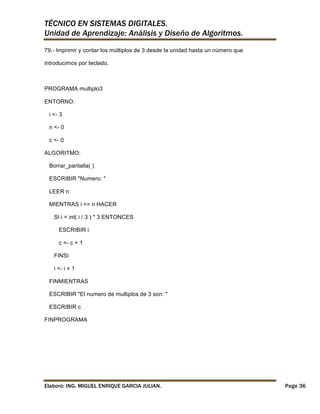

79.- Imprimir y contar los múltiplos de 3 desde la unidad hasta un número que
introducimos por teclado.

PROGRAMA multiplo3
ENTORNO:
i <- 3
n <- 0
c <- 0
ALGORITMO:
Borrar_pantalla( )
ESCRIBIR "Numero: "
LEER n
MIENTRAS i <= n HACER
SI i = int( i / 3 ) * 3 ENTONCES
ESCRIBIR i
c <- c + 1
FINSI
i <- i + 1
FINMIENTRAS
ESCRIBIR "El numero de multiplos de 3 son: "
ESCRIBIR c
FINPROGRAMA


Page 36

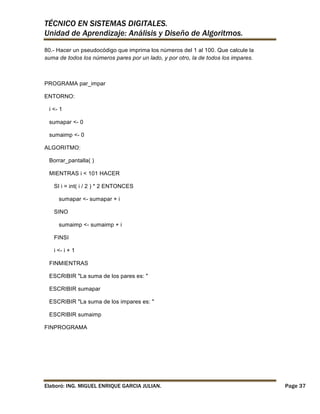

80.- Hacer un pseudocódigo que imprima los números del 1 al 100. Que calcule la
suma de todos los números pares por un lado, y por otro, la de todos los impares.

PROGRAMA par_impar
ENTORNO:
i <- 1
sumapar <- 0
sumaimp <- 0
ALGORITMO:
Borrar_pantalla( )
MIENTRAS i < 101 HACER
SI i = int( i / 2 ) * 2 ENTONCES
sumapar <- sumapar + i
SINO
sumaimp <- sumaimp + i
FINSI
i <- i + 1
FINMIENTRAS
ESCRIBIR "La suma de los pares es: "
ESCRIBIR sumapar
ESCRIBIR "La suma de los impares es: "
ESCRIBIR sumaimp
FINPROGRAMA


Page 37

81.- Hacer un pseudocódigo que imprima el mayor y el menor de una serie de
cinco números que vamos introduciendo por teclado.
PROGRAMA mayor_menor
ENTORNO:
con <- 0
n <- 0
maximo <- 0
minimo <- 99999
ALGORITMO:
Borrar_pantalla( )
MIENTRAS con <= 5 HACER
ESCRIBIR "Numero: "
LEER n
SI n > maximo ENTONCES
maximo = n
FINSI
SI n < minimo ENTONCES
minimo <- n
FINSI
con <- con + 1
FINMIENTRAS
ESCRIBIR "El mayor de los numeros es: "
ESCRIBIR maximo
ESCRIBIR "El menor de los numeros es: "
ESCRIBIR minimo
FINPROGRAMA

Page 38

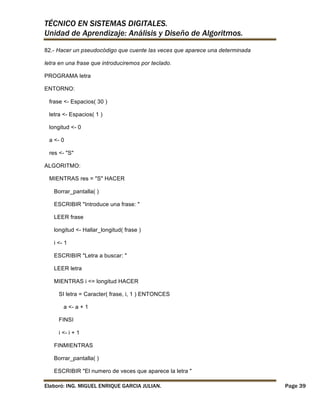

82.- Hacer un pseudocódigo que cuente las veces que aparece una determinada
letra en una frase que introduciremos por teclado.
PROGRAMA letra
ENTORNO:
frase <- Espacios( 30 )
letra <- Espacios( 1 )
longitud <- 0
a <- 0
res <- "S"
ALGORITMO:
MIENTRAS res = "S" HACER
Borrar_pantalla( )
ESCRIBIR "Introduce una frase: "
LEER frase
longitud <- Hallar_longitud( frase )
i <- 1
ESCRIBIR "Letra a buscar: "
LEER letra
MIENTRAS i <= longitud HACER
SI letra = Caracter( frase, i, 1 ) ENTONCES
a <- a + 1
FINSI
i <- i + 1
FINMIENTRAS
Borrar_pantalla( )
ESCRIBIR "El numero de veces que aparece la letra "

Page 39

ESCRIBIR letra
ESCRIBIR " en la frase "
ESCRIBIR frase
ESCRIBIR " es de "
ESCRIBIR a
res <- Espacios( 1 )
MIENTRAS res <> "S" Y res <> "N" HACER
ESCRIBIR "Desea introducir más frases (S/N): "
LEER res
res <- Convertir_mayusculas( res )
FINMIENTRAS
FINMIENTRAS
FINPROGRAMA

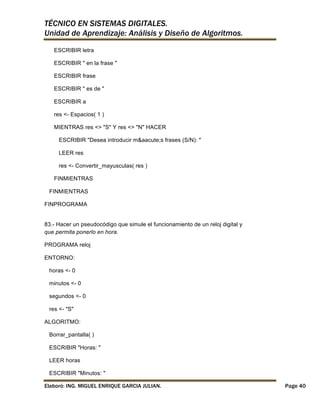

83.- Hacer un pseudocódigo que simule el funcionamiento de un reloj digital y
que permita ponerlo en hora.
PROGRAMA reloj
ENTORNO:
horas <- 0
minutos <- 0
segundos <- 0
res <- "S"
ALGORITMO:
Borrar_pantalla( )
ESCRIBIR "Horas: "
LEER horas
ESCRIBIR "Minutos: "

Page 40

LEER minutos

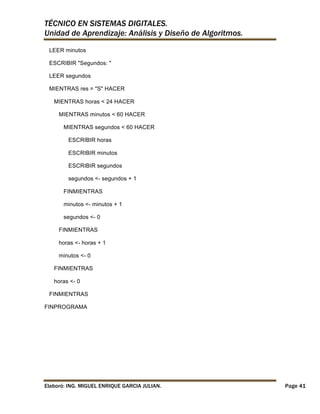

ESCRIBIR "Segundos: "
LEER segundos
MIENTRAS res = "S" HACER
MIENTRAS horas < 24 HACER
MIENTRAS minutos < 60 HACER
MIENTRAS segundos < 60 HACER
ESCRIBIR horas
ESCRIBIR minutos
ESCRIBIR segundos
segundos <- segundos + 1
FINMIENTRAS
minutos <- minutos + 1
segundos <- 0
FINMIENTRAS
horas <- horas + 1
minutos <- 0
FINMIENTRAS
horas <- 0
FINMIENTRAS
FINPROGRAMA


Page 41

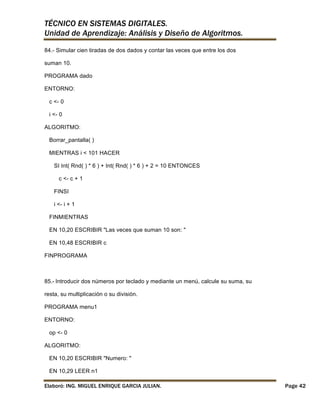

84.- Simular cien tiradas de dos dados y contar las veces que entre los dos
suman 10.
PROGRAMA dado
ENTORNO:
c <- 0
i <- 0
ALGORITMO:
Borrar_pantalla( )
MIENTRAS i < 101 HACER
SI Int( Rnd( ) * 6 ) + Int( Rnd( ) * 6 ) + 2 = 10 ENTONCES
c <- c + 1
FINSI
i <- i + 1
FINMIENTRAS
EN 10,20 ESCRIBIR "Las veces que suman 10 son: "
EN 10,48 ESCRIBIR c
FINPROGRAMA

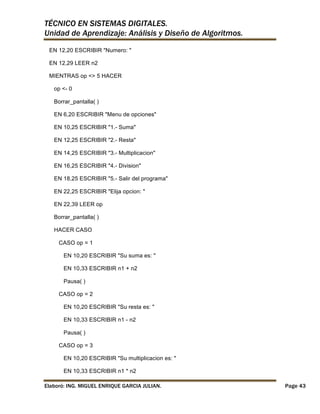

85.- Introducir dos números por teclado y mediante un menú, calcule su suma, su
resta, su multiplicación o su división.
PROGRAMA menu1
ENTORNO:
op <- 0
ALGORITMO:
EN 10,20 ESCRIBIR "Numero: "
EN 10,29 LEER n1

Page 42

EN 12,20 ESCRIBIR "Numero: "
EN 12,29 LEER n2
MIENTRAS op <> 5 HACER
op <- 0
Borrar_pantalla( )
EN 6,20 ESCRIBIR "Menu de opciones"
EN 10,25 ESCRIBIR "1.- Suma"
EN 12,25 ESCRIBIR "2.- Resta"
EN 14,25 ESCRIBIR "3.- Multiplicacion"
EN 16,25 ESCRIBIR "4.- Division"
EN 18,25 ESCRIBIR "5.- Salir del programa"
EN 22,25 ESCRIBIR "Elija opcion: "
EN 22,39 LEER op
Borrar_pantalla( )
HACER CASO
CASO op = 1
EN 10,20 ESCRIBIR "Su suma es: "
EN 10,33 ESCRIBIR n1 + n2
Pausa( )
CASO op = 2
EN 10,20 ESCRIBIR "Su resta es: "
EN 10,33 ESCRIBIR n1 - n2
Pausa( )
CASO op = 3
EN 10,20 ESCRIBIR "Su multiplicacion es: "
EN 10,33 ESCRIBIR n1 * n2

Page 43

Pausa( )

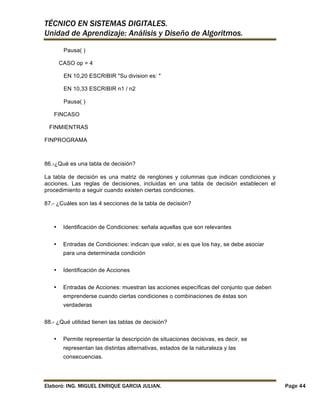

CASO op = 4
EN 10,20 ESCRIBIR "Su division es: "
EN 10,33 ESCRIBIR n1 / n2
Pausa( )
FINCASO
FINMIENTRAS
FINPROGRAMA

86.-¿Qué es una tabla de decisión?
La tabla de decisión es una matriz de renglones y columnas que indican condiciones y
acciones. Las reglas de decisiones, incluidas en una tabla de decisión establecen el
procedimiento a seguir cuando existen ciertas condiciones.
87.- ¿Cuáles son las 4 secciones de la tabla de decisión?

•

Identificación de Condiciones: señala aquellas que son relevantes

•

Entradas de Condiciones: indican que valor, si es que los hay, se debe asociar
para una determinada condición

•

Identificación de Acciones

•

Entradas de Acciones: muestran las acciones específicas del conjunto que deben
emprenderse cuando ciertas condiciones o combinaciones de éstas son
verdaderas

88.- ¿Qué utilidad tienen las tablas de decisión?
•

Permite representar la descripción de situaciones decisivas, es decir, se
representan las distintas alternativas, estados de la naturaleza y las
consecuencias.


Page 44

•

Nos proporcionan una descripción completa, correcta, clara y concisa de una
situación que se resuelve por una decisión tomada en un momento específico del
tiempo.

89.- ¿Cuáles son los pasos para construir una tabla de decisión?
1. Determinar los factores considerados como más relevantes en la toma de
decisiones. Esto permite identificar las condiciones en la decisión. Cada condición
seleccionada debe tener la característica de ocurrir o no ocurrir; en este caso no
es posible la ocurrencia parcial.
2. Determinar los pasos o actividades más factibles bajo condiciones que cambian
(no sólo las condiciones actuales). Esto permite identificar las acciones.
3. Estudiar las diferentes posibilidades de combinaciones de condiciones. Para
cualquier número N condiciones, existen 2n combinaciones a considerar, por
ejemplo para tres condiciones es necesario examinar ocho posibles
combinaciones 23= 8.
4. Llenar la tabla con reglas de decisiones:
Existen dos formas para hacerlo.
La primera, escenario los renglones de condición con valores sí o no para
cada combinación posible de condiciones. Esto es llenar la primera mitad
del renglón consigo y la otra mitad con no. El siguiente renglón se llena
alternando con S y N, repitiéndose este proceso hasta llenar la tabla.
El otro método para llenar la tabla considera una condición a la vez y, por
cada condición adicional, la añade a la tabla pero sin considerar las
combinaciones de condiciones y acciones duplicados.
A) Establece la primera condición y todas las acciones permisibles.
B) Añadir la segunda condición duplicando la primera mitad de la matriz y
llenando los diferentes valores S y N de las dos mitades de la matriz
aumentada con las nuevas condiciones.


Page 45

C) Para cada condición adicional repite el paso b.
5. Marcar las entradas correspondientes a las acciones con una X para indicar que
éstas se emprenden; dejar las celdas vacías o marcadas con un guión para
señalar que en ese renglón no emprende ninguna acción.
6. Examinar la tabla para detectar reglas redundantes o contradicciones entre
estas.
Estos sencillos lineamientos no sólo ahorran tiempo al construir una tabla de
decisiones a partir de información recopilada durante la investigación sino que
también es de ayuda para señalar donde falta información, donde no importan las
condiciones en un proceso, o donde existen relaciones o resultados importantes
que otros no detectaron o consideraron. En otras palabras, el empleo de las tablas
de decisión produce un análisis más completo y exacto.

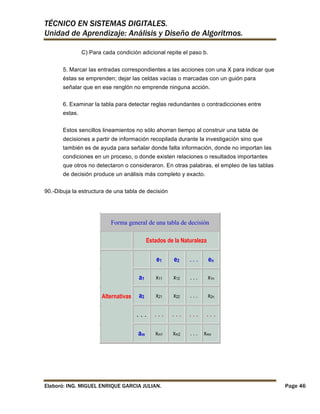

90.-Dibuja la estructura de una tabla de decisión

Forma general de una tabla de decisión
Estados de la Naturaleza

e1

...

en

a1

x11

x12

...

x1n

a2

x21

x22

...

x2n

...

...

...

...

...

am

Alternativas

e2

xm1

xm2

...


xmn

Page 46

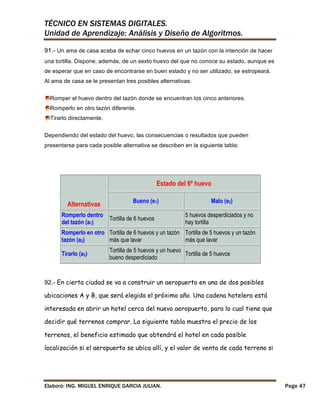

91.- Un ama de casa acaba de echar cinco huevos en un tazón con la intención de hacer
una tortilla. Dispone, además, de un sexto huevo del que no conoce su estado, aunque es
de esperar que en caso de encontrarse en buen estado y no ser utilizado, se estropeará.
Al ama de casa se le presentan tres posibles alternativas:
Romper el huevo dentro del tazón donde se encuentran los cinco anteriores.
Romperlo en otro tazón diferente.
Tirarlo directamente.
Dependiendo del estado del huevo, las consecuencias o resultados que pueden
presentarse para cada posible alternativa se describen en la siguiente tabla:

Estado del 6º huevo
Alternativas
Romperlo dentro
del tazón (a1)

Bueno (e1)
Tortilla de 6 huevos

Malo (e2)
5 huevos desperdiciados y no
hay tortilla

Romperlo en otro Tortilla de 6 huevos y un tazón Tortilla de 5 huevos y un tazón
tazón (a2)
más que lavar
más que lavar
Tirarlo (a3)

Tortilla de 5 huevos y un huevo
Tortilla de 5 huevos
bueno desperdiciado

92.- En cierta ciudad se va a construir un aeropuerto en una de dos posibles
ubicaciones A y B, que será elegida el próximo año. Una cadena hotelera está
interesada en abrir un hotel cerca del nuevo aeropuerto, para lo cual tiene que
decidir qué terrenos comprar. La siguiente tabla muestra el precio de los
terrenos, el beneficio estimado que obtendrá el hotel en cada posible
localización si el aeropuerto se ubica allí, y el valor de venta de cada terreno si


Page 47

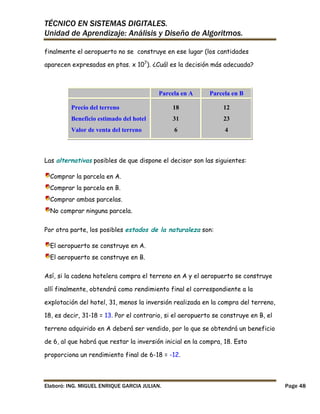

finalmente el aeropuerto no se construye en ese lugar (los cantidades
aparecen expresadas en ptas. x 107). ¿Cuál es la decisión más adecuada?

Parcela en A

Parcela en B

Precio del terreno

18

12

Beneficio estimado del hotel

31

23

Valor de venta del terreno

6

4

Las alternativas posibles de que dispone el decisor son las siguientes:
Comprar la parcela en A.
Comprar la parcela en B.
Comprar ambas parcelas.
No comprar ninguna parcela.
Por otra parte, los posibles estados de la naturaleza son:
El aeropuerto se construye en A.
El aeropuerto se construye en B.
Así, si la cadena hotelera compra el terreno en A y el aeropuerto se construye
allí finalmente, obtendrá como rendimiento final el correspondiente a la
explotación del hotel, 31, menos la inversión realizada en la compra del terreno,
18, es decir, 31-18 = 13. Por el contrario, si el aeropuerto se construye en B, el
terreno adquirido en A deberá ser vendido, por lo que se obtendrá un beneficio
de 6, al que habrá que restar la inversión inicial en la compra, 18. Esto
proporciona un rendimiento final de 6-18 = -12.


Page 48

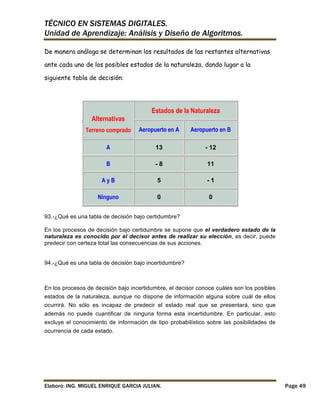

De manera análoga se determinan los resultados de las restantes alternativas
ante cada uno de los posibles estados de la naturaleza, dando lugar a la
siguiente tabla de decisión:

Alternativas

Estados de la Naturaleza

Terreno comprado

Aeropuerto en A

Aeropuerto en B

A

13

- 12

B

-8

11

AyB

5

-1

Ninguno

0

0

93.-¿Qué es una tabla de decisión bajo certidumbre?
En los procesos de decisión bajo certidumbre se supone que el verdadero estado de la
naturaleza es conocido por el decisor antes de realizar su elección, es decir, puede
predecir con certeza total las consecuencias de sus acciones.
94.-¿Qué es una tabla de decisión bajo incertidumbre?

En los procesos de decisión bajo incertidumbre, el decisor conoce cuáles son los posibles
estados de la naturaleza, aunque no dispone de información alguna sobre cuál de ellos
ocurrirá. No sólo es incapaz de predecir el estado real que se presentará, sino que
además no puede cuantificar de ninguna forma esta incertidumbre. En particular, esto
excluye el conocimiento de información de tipo probabilístico sobre las posibilidades de
ocurrencia de cada estado.


Page 49

95.-¿Qué es una tabla de decisión bajo riesgo?
Los procesos de decisión en ambiente de riesgo se caracterizan porque puede asociarse
una probabilidad de ocurrencia a cada estado de la naturaleza, probabilidades que son
conocidas o pueden ser estimadas por el decisor antes del proceso de toma de
decisiones.

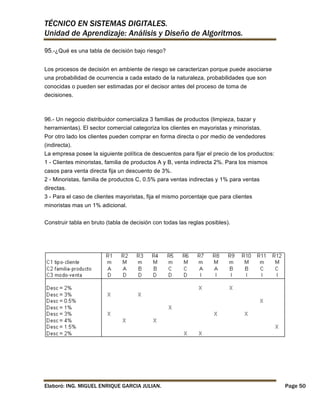

96.- Un negocio distribuidor comercializa 3 familias de productos (limpieza, bazar y
herramientas). El sector comercial categoriza los clientes en mayoristas y minoristas.
Por otro lado los clientes pueden comprar en forma directa o por medio de vendedores
(indirecta).
La empresa posee la siguiente política de descuentos para fijar el precio de los productos:
1 - Clientes minoristas, familia de productos A y B, venta indirecta 2%. Para los mismos
casos para venta directa fija un descuento de 3%.
2 - Minoristas, familia de productos C, 0.5% para ventas indirectas y 1% para ventas
directas.
3 - Para el caso de clientes mayoristas, fija el mismo porcentaje que para clientes
minoristas mas un 1% adicional.
Construir tabla en bruto (tabla de decisión con todas las reglas posibles).


Page 50

97.- Unos Almacenes Comerciales desean programar una decisión para las compras
realizadas con pagos sin dinero en efectivo, con sus nuevos terminales de caja
inteligentes (cajeros) que han instalado. Las Condiciones a verificar son definidas como:
•
•
•

1. Transacciones de menos de 50 Euros
2. Pagos con Cheque y Cheques de Compra (50 Euros garantizados)
3. Pagos con Tarjeta de crédito

Las acciones posibles que deben de añadirse a los cajeros son definidas como:
•
•
•
•

1. Dar conformidad a la Venta
2. Verificar tarjeta de crédito en la base de datos local
3. LLamar al supervisor
4. Chequear automáticamente la tarjeta de crédito en la base de datos de la
compañía

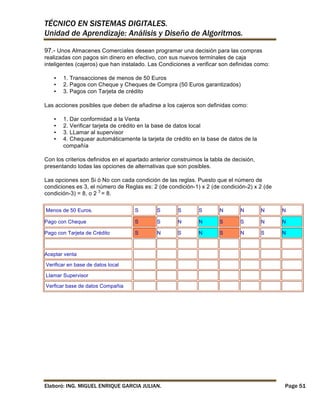

Con los criterios definidos en el apartado anterior construimos la tabla de decisión,
presentando todas las opciones de alternativas que son posibles.
Las opciones son Si ó No con cada condición de las reglas. Puesto que el número de
condiciones es 3, el número de Reglas es: 2 (de condición-1) x 2 (de condición-2) x 2 (de
condición-3) = 8, o 2 3 = 8.
Menos de 50 Euros.

S

S

S

S

N

N

N

N

Pago con Cheque

S

S

N

N

S

S

N

N

Pago con Tarjeta de Crédito

S

N

S

N

S

N

S

N

Aceptar venta
Verificar en base de datos local
Llamar Supervisor
Verficar base de datos Compañia


Page 51

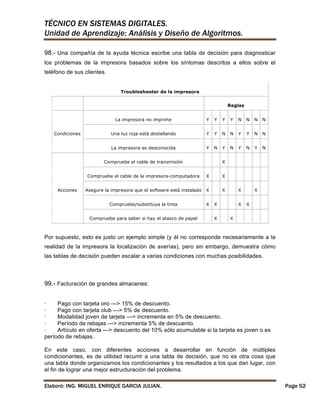

98.- Una compañía de la ayuda técnica escribe una tabla de decisión para diagnosticar
los problemas de la impresora basados sobre los síntomas descritos a ellos sobre el
teléfono de sus clientes.
Troubleshooter de la impresora
Reglas
La impresora no imprime

Y

Y

Y

N

N

N

N

Una luz roja está destellando

Y

Y

N

N

Y

Y

N

N

La impresora es desconocida

Condiciones

Y

Y

N

Y

N

Y

N

Y

N

Compruebe el cable de transmisión

X

Compruebe el cable de la impresora-computadora

X

Asegure la impresora que el software está instalado

X

X

Compruebe/substituya la tinta

Acciones

X

X

Compruebe para saber si hay el atasco de papel

X

X
X

X

X
X

X

Por supuesto, esto es justo un ejemplo simple (y él no corresponde necesariamente a la
realidad de la impresora la localización de averías), pero sin embargo, demuestra cómo
las tablas de decisión pueden escalar a varias condiciones con muchas posibilidades.

99.- Facturación de grandes almacenes:
·
Pago con tarjeta oro ---> 15% de descuento.
·
Pago con tarjeta club ---> 5% de descuento.
·
Modalidad joven de tarjeta ---> incrementa en 5% de descuento.
·
Período de rebajas ---> incrementa 5% de descuento.
·
Artículo en oferta ---> descuento del 10% sólo acumulable si la tarjeta es joven o es
período de rebajas.
En este caso, con diferentes acciones a desarrollar en función de múltiples
condicionantes, es de utilidad recurrir a una tabla de decisión, que no es otra cosa que
una tabla donde organizamos los condicionantes y los resultados a los que dan lugar, con
el fin de lograr una mejor estructuración del problema.

Page 52

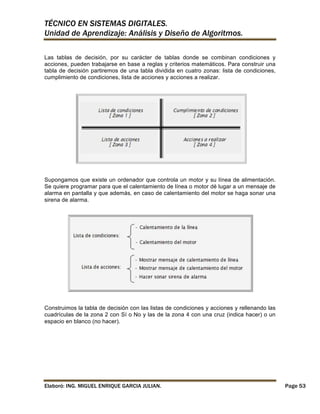

Las tablas de decisión, por su carácter de tablas donde se combinan condiciones y
acciones, pueden trabajarse en base a reglas y criterios matemáticos. Para construir una
tabla de decisión partiremos de una tabla dividida en cuatro zonas: lista de condiciones,
cumplimiento de condiciones, lista de acciones y acciones a realizar.

Supongamos que existe un ordenador que controla un motor y su línea de alimentación.
Se quiere programar para que el calentamiento de línea o motor dé lugar a un mensaje de
alarma en pantalla y que además, en caso de calentamiento del motor se haga sonar una
sirena de alarma.

Construimos la tabla de decisión con las listas de condiciones y acciones y rellenando las
cuadrículas de la zona 2 con Sí o No y las de la zona 4 con una cruz (indica hacer) o un
espacio en blanco (no hacer).


Page 53

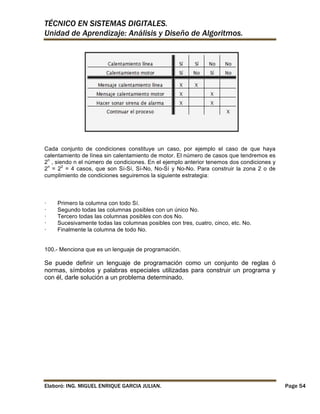

Cada conjunto de condiciones constituye un caso, por ejemplo el caso de que haya
calentamiento de línea sin calentamiento de motor. El número de casos que tendremos es
2n , siendo n el número de condiciones. En el ejemplo anterior tenemos dos condiciones y
2n = 22 = 4 casos, que son Sí-Sí, Sí-No, No-Sí y No-No. Para construir la zona 2 o de
cumplimiento de condiciones seguiremos la siguiente estrategia:

·
·
·
·
·

Primero la columna con todo Sí.
Segundo todas las columnas posibles con un único No.
Tercero todas las columnas posibles con dos No.
Sucesivamente todas las columnas posibles con tres, cuatro, cinco, etc. No.
Finalmente la columna de todo No.

100.- Menciona que es un lenguaje de programación.

Se puede definir un lenguaje de programación como un conjunto de reglas ó
normas, símbolos y palabras especiales utilizadas para construir un programa y
con él, darle solución a un problema determinado.


Page 54

Analisis disenoalgorit

Más contenido relacionado

La actualidad más candente (20)

Similar a Analisis disenoalgorit (20)

Último (20)

Analisis disenoalgorit
