- 1. ESTRUCTURES

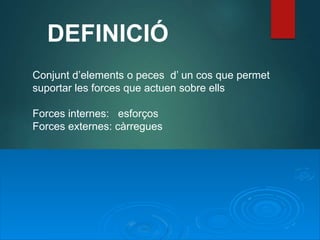

- 2. DEFINICIÓ Conjunt d’elements o peces d’ un cos que permet suportar les forces que actuen sobre ells Forces internes: esforços Forces externes: càrregues

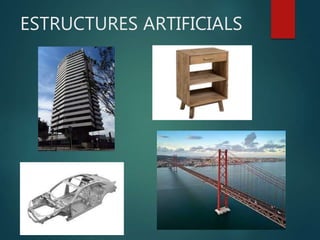

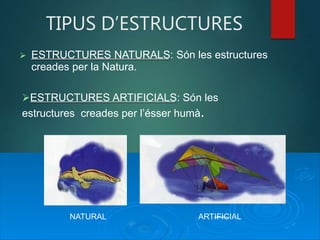

- 3. TIPUS D’ESTRUCTURES ESTRUCTURES NATURALS: Són les estructures creades per la Natura. ESTRUCTURES ARTIFICIALS: Són les estructures creades per l’ésser humà. NATURAL ARTIFICIAL

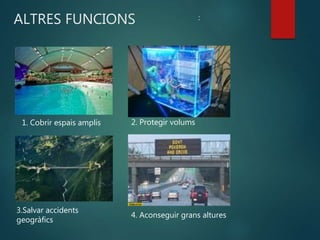

- 7. : ALTRES FUNCIONS 1. Cobrir espais amplis 2. Protegir volums 3.Salvar accidents geogràfics 4. Aconseguir grans altures

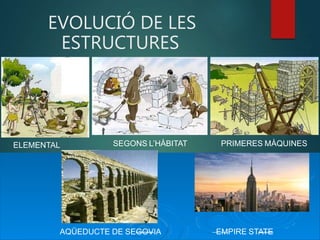

- 8. EVOLUCIÓ DE LES ESTRUCTURES ELEMENTAL SEGONS L’HÀBITAT PRIMERES MÀQUINES AQÜEDUCTE DE SEGOVIA EMPIRE STATE

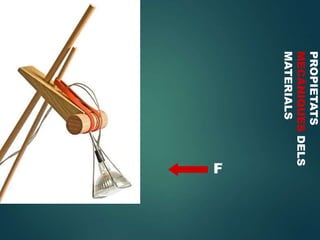

- 10. elàstic rígid dúctil fràgil F indiquen el seu comportament davant l’aplicació de forces externes MECÀNIQUES

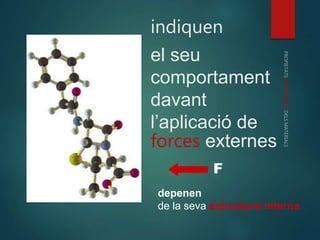

- 11. F indiquen el seu comportament davant l’aplicació de forces externes MECÀNIQUES depenen de la seva estructura interna
- 12. RESISTÈNCIA: capacitat per suportar esforços sense deformar-se o trencar-se PROPIETATS MECÀNIQUESDELS MATERIALS

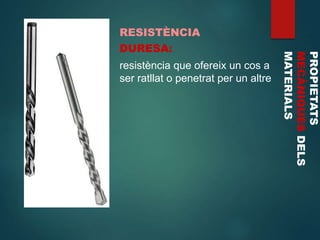

- 13. RESISTÈNCIA DURESA: resistència que ofereix un cos a ser ratllat o penetrat per un altre PROPIETATS MECÀNIQUESDELS MATERIALS

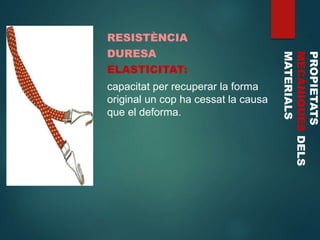

- 14. RESISTÈNCIA DURESA ELASTICITAT: capacitat per recuperar la forma original un cop ha cessat la causa que el deforma. PROPIETATS MECÀNIQUESDELS MATERIALS

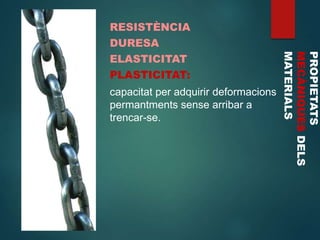

- 15. RESISTÈNCIA DURESA ELASTICITAT PLASTICITAT: capacitat per adquirir deformacions permantments sense arribar a trencar-se. PROPIETATS MECÀNIQUESDELS MATERIALS

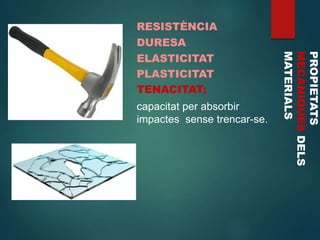

- 16. RESISTÈNCIA DURESA ELASTICITAT PLASTICITAT TENACITAT: capacitat per absorbir impactes sense trencar-se. PROPIETATS MECÀNIQUESDELS MATERIALS

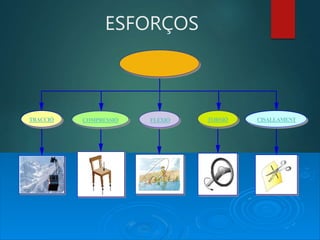

- 17. ESFORÇOS TIPUS D'ESFORÇ CISALLAMENTTRACCIÓ COMPRESSIÓ TORSIÓFLEXIÓ

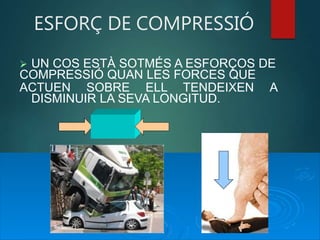

- 18. ESFORÇ DE COMPRESSIÓ UN COS ESTÀ SOTMÉS A ESFORÇOS DE COMPRESSIÓ QUAN LES FORCES QUE ACTUEN SOBRE ELL TENDEIXEN A DISMINUIR LA SEVA LONGITUD.

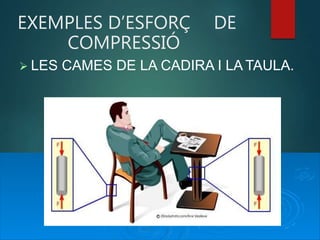

- 19. EXEMPLES D’ESFORÇ DE COMPRESSIÓ LES CAMES DE LA CADIRA I LA TAULA.

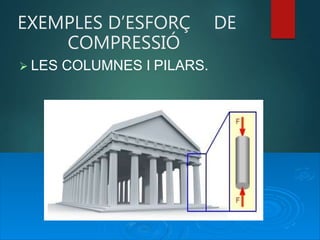

- 20. EXEMPLES D’ESFORÇ DE COMPRESSIÓ LES COLUMNES I PILARS.
- 21. EXEMPLES D’ESFORÇ DE COMPRESSIÓ En superman aguanta el pes d’un camió

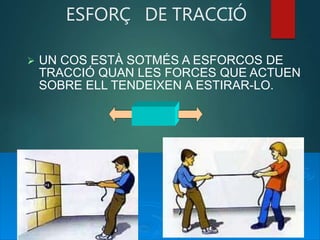

- 22. ESFORÇ DE TRACCIÓ UN COS ESTÀ SOTMÉS A ESFORCOS DE TRACCIÓ QUAN LES FORCES QUE ACTUEN SOBRE ELL TENDEIXEN A ESTIRAR-LO.

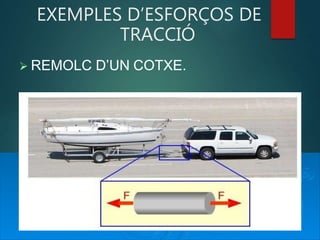

- 23. EXEMPLES D’ESFORÇOS DE TRACCIÓ REMOLC D’UN COTXE.
- 24. EXEMPLES D’ESFORÇ DE TRACCIÓ La teranyina de Spiderman Una hamaca...

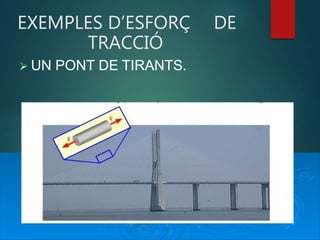

- 25. UN PONT DE TIRANTS. EXEMPLES D’ESFORÇ DE TRACCIÓ

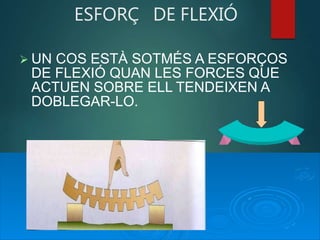

- 26. ESFORÇ DE FLEXIÓ UN COS ESTÀ SOTMÉS A ESFORÇOS DE FLEXIÓ QUAN LES FORCES QUE ACTUEN SOBRE ELL TENDEIXEN A DOBLEGAR-LO.

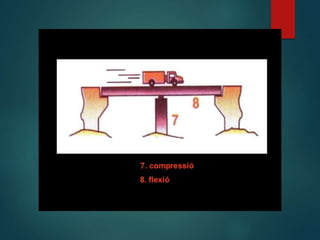

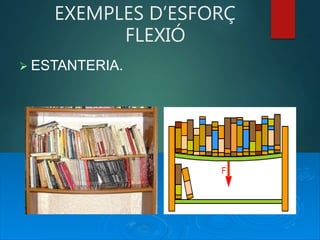

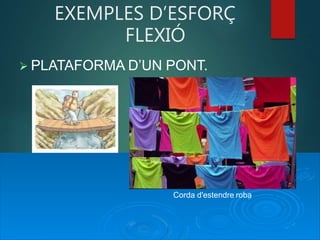

- 27. EXEMPLES D’ESFORÇ FLEXIÓ PLATAFORMA D’UN PONT. Corda d'estendre roba

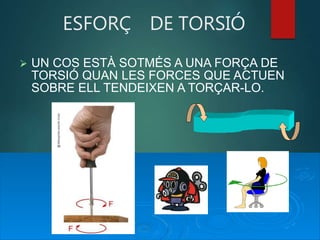

- 29. ESFORÇ DE TORSIÓ UN COS ESTÀ SOTMÉS A UNA FORÇA DE TORSIÓ QUAN LES FORCES QUE ACTUEN SOBRE ELL TENDEIXEN A TORÇAR-LO.

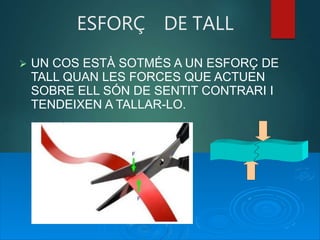

- 30. ESFORÇ DE TALL UN COS ESTÀ SOTMÉS A UN ESFORÇ DE TALL QUAN LES FORCES QUE ACTUEN SOBRE ELL SÓN DE SENTIT CONTRARI I TENDEIXEN A TALLAR-LO.

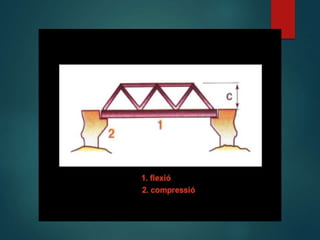

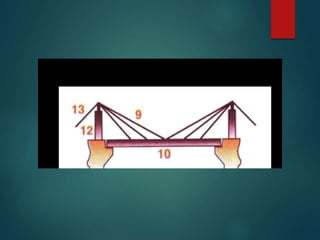

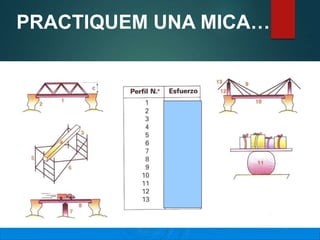

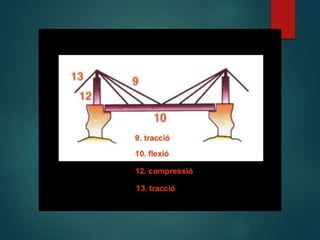

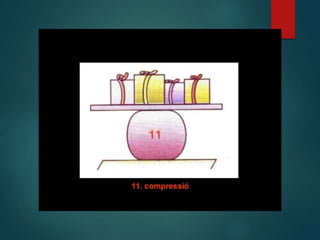

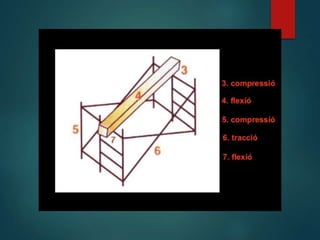

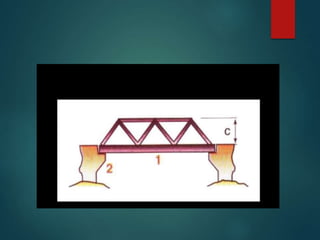

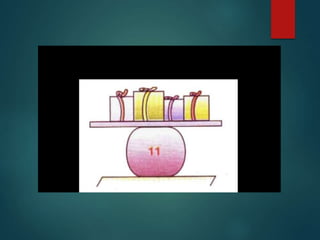

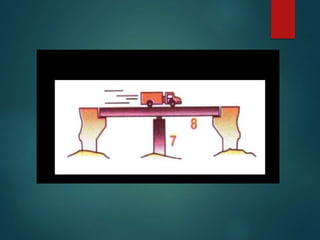

- 42. Practiquem ONLINE!!!! TIPUS D’ ESFORÇOS https://play.kahoot.it/v2/lobby?quizId=bf4a9993-03c5-494d-9e20- 4bada69f2c99

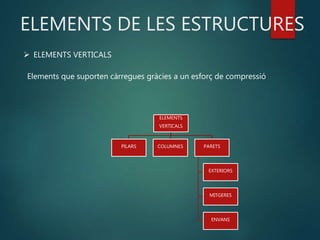

- 43. ELEMENTS DE LES ESTRUCTURES ELEMENTS VERTICALS PILARS COLUMNES PARETS EXTERIORS MITGERES ENVANS ELEMENTS VERTICALS Elements que suporten càrregues gràcies a un esforç de compressió

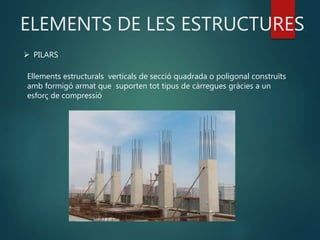

- 44. ELEMENTS DE LES ESTRUCTURES PILARS Ellements estructurals verticals de secció quadrada o poligonal construïts amb formigó armat que suporten tot tipus de càrregues gràcies a un esforç de compressió

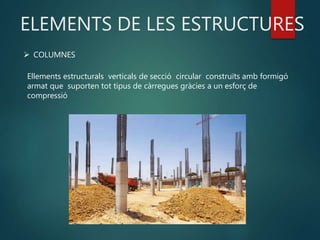

- 45. ELEMENTS DE LES ESTRUCTURES COLUMNES Ellements estructurals verticals de secció circular construïts amb formigó armat que suporten tot tipus de càrregues gràcies a un esforç de compressió
- 46. ELEMENTS DE LES ESTRUCTURES PARETS EXTERIORS Tipus de parets mestres que envolten el perímetre de l’edifici que suporten càrregues superiors
- 47. ELEMENTS DE LES ESTRUCTURES PARETS MITGERES Tipus de parets mestres situades entre dos habitages d’un edifici que suporten càrregues superiors

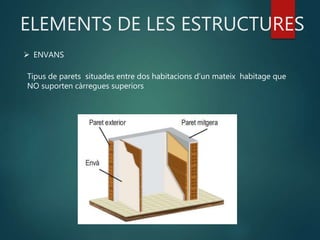

- 48. ELEMENTS DE LES ESTRUCTURES ENVANS Tipus de parets situades entre dos habitacions d’un mateix habitage que NO suporten càrregues superiors

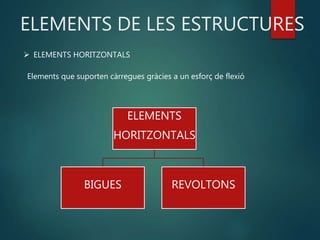

- 49. ELEMENTS DE LES ESTRUCTURES ELEMENTS HORITZONTALS BIGUES REVOLTONS ELEMENTS HORITZONTALS Elements que suporten càrregues gràcies a un esforç de flexió

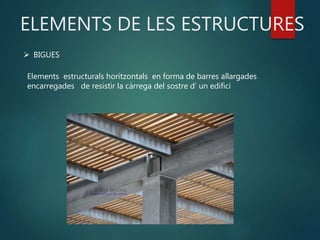

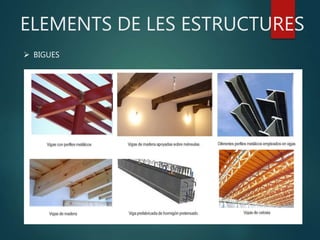

- 50. ELEMENTS DE LES ESTRUCTURES BIGUES Elements estructurals horitzontals en forma de barres allargades encarregades de resistir la càrrega del sostre d’ un edifici
- 51. ELEMENTS DE LES ESTRUCTURES BIGUES

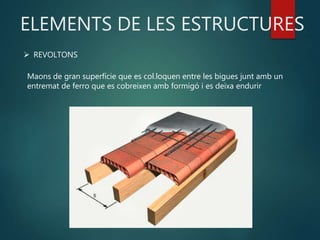

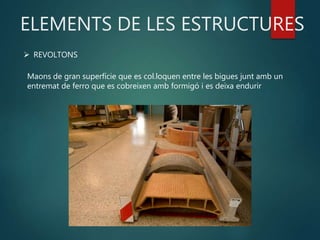

- 52. ELEMENTS DE LES ESTRUCTURES REVOLTONS Maons de gran superfície que es col.loquen entre les bigues junt amb un entremat de ferro que es cobreixen amb formigó i es deixa endurir
- 53. ELEMENTS DE LES ESTRUCTURES REVOLTONS Maons de gran superfície que es col.loquen entre les bigues junt amb un entremat de ferro que es cobreixen amb formigó i es deixa endurir

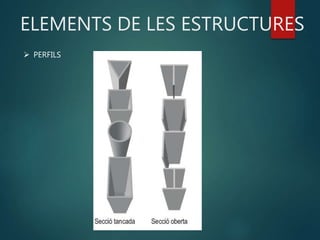

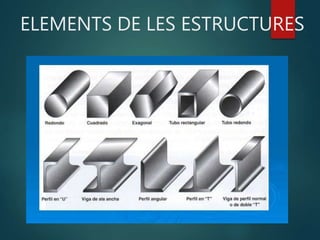

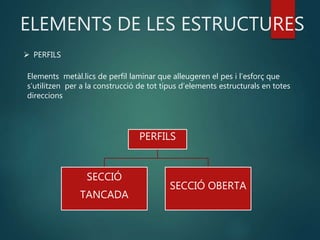

- 54. ELEMENTS DE LES ESTRUCTURES PERFILS Elements metàl.lics de perfil laminar que alleugeren el pes i l’esforç que s’utilitzen per a la construcció de tot tipus d’elements estructurals en totes direccions PERFILS SECCIÓ TANCADA SECCIÓ OBERTA
- 55. ELEMENTS DE LES ESTRUCTURES PERFILS
- 56. ELEMENTS DE LES ESTRUCTURES
- 57. ELEMENTS DE LES ESTRUCTURES

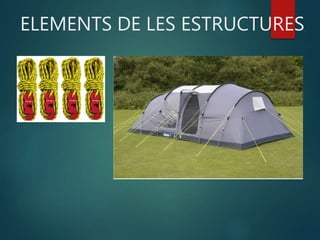

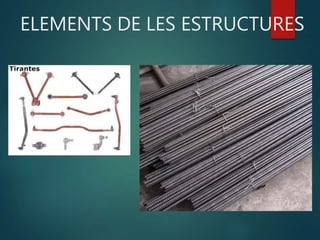

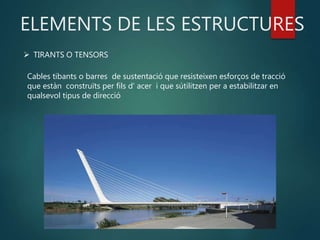

- 58. ELEMENTS DE LES ESTRUCTURES TIRANTS O TENSORS Cables tibants o barres de sustentació que resisteixen esforços de tracció que estàn construïts per fils d’ acer i que sútilitzen per a estabilitzar en qualsevol tipus de direcció

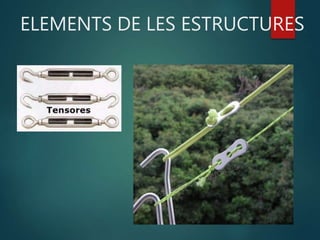

- 59. ELEMENTS DE LES ESTRUCTURES
- 60. ELEMENTS DE LES ESTRUCTURES
- 61. ELEMENTS DE LES ESTRUCTURES

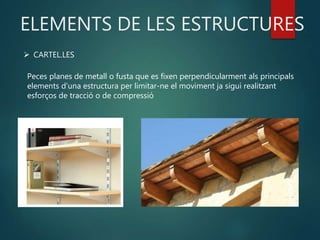

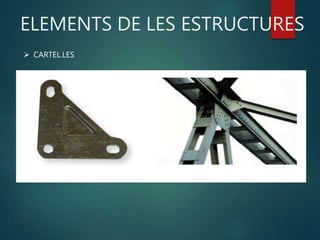

- 62. ELEMENTS DE LES ESTRUCTURES CARTEL.LES Peces planes de metall o fusta que es fixen perpendicularment als principals elements d’una estructura per limitar-ne el moviment ja sigui realitzant esforços de tracció o de compressió
- 63. ELEMENTS DE LES ESTRUCTURES CARTEL.LES

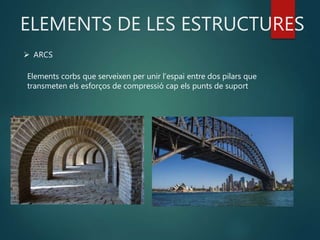

- 64. ELEMENTS DE LES ESTRUCTURES ARCS Elements corbs que serveixen per unir l’espai entre dos pilars que transmeten els esforços de compressió cap els punts de suport

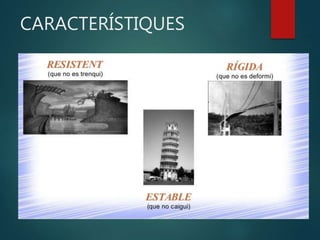

- 65. CARACTERÍSTIQUES

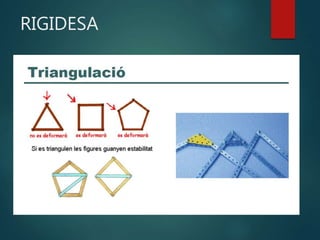

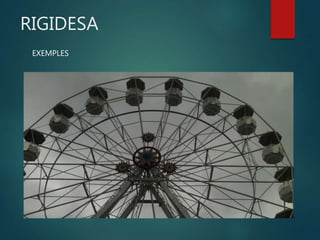

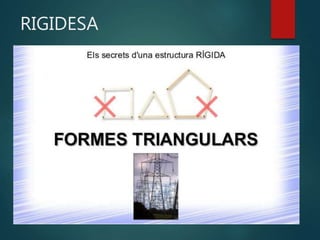

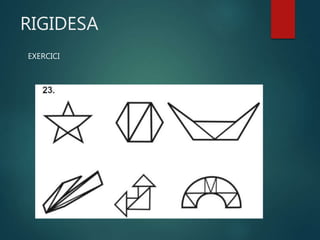

- 66. RIGIDESA

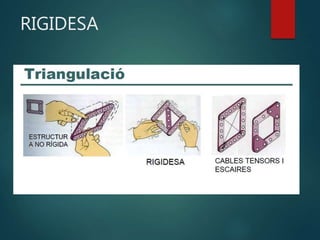

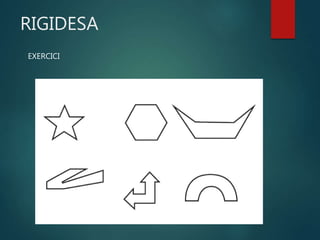

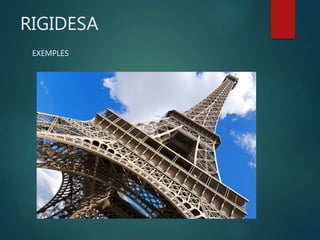

- 67. RIGIDESA
- 68. RIGIDESA

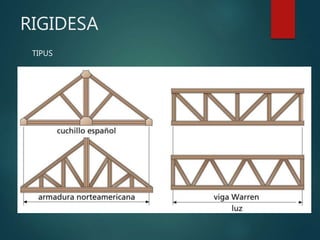

- 71. RIGIDESA TIPUS

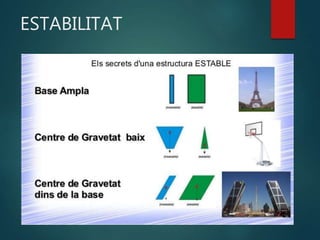

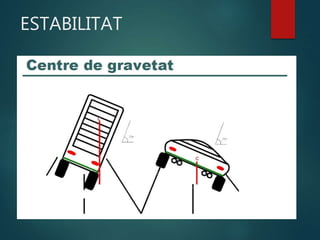

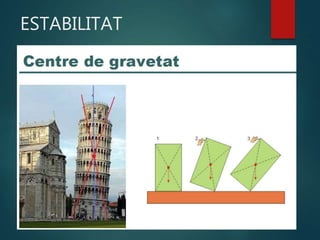

- 74. ESTABILITAT
- 75. ESTABILITAT
- 76. ESTABILITAT

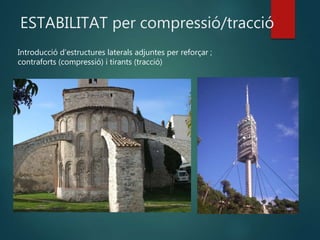

- 77. ESTABILITAT per compressió/tracció Introducció d’estructures laterals adjuntes per reforçar ; contraforts (compressió) i tirants (tracció)

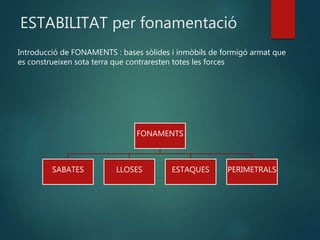

- 78. ESTABILITAT per fonamentació Introducció de FONAMENTS : bases sòlides i inmòbils de formigó armat que es construeixen sota terra que contraresten totes les forces FONAMENTS SABATES LLOSES ESTAQUES PERIMETRALS

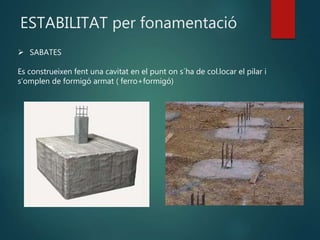

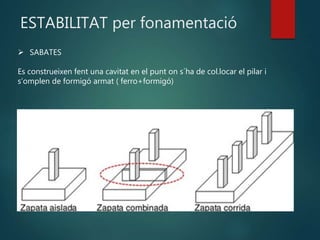

- 79. ESTABILITAT per fonamentació SABATES Es construeixen fent una cavitat en el punt on s´ha de col.locar el pilar i s’omplen de formigó armat ( ferro+formigó)
- 80. ESTABILITAT per fonamentació SABATES Es construeixen fent una cavitat en el punt on s´ha de col.locar el pilar i s’omplen de formigó armat ( ferro+formigó)

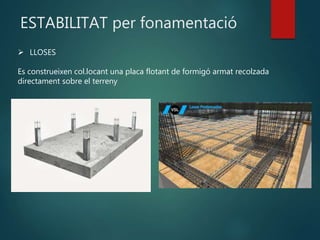

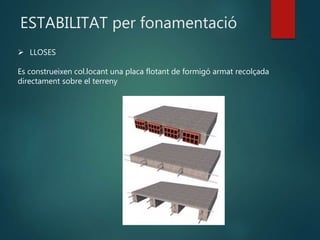

- 81. ESTABILITAT per fonamentació LLOSES Es construeixen col.locant una placa flotant de formigó armat recolzada directament sobre el terreny
- 82. ESTABILITAT per fonamentació LLOSES Es construeixen col.locant una placa flotant de formigó armat recolçada directament sobre el terreny

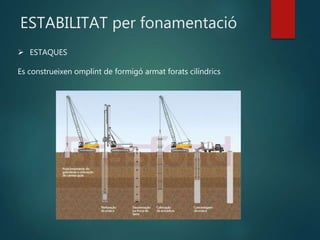

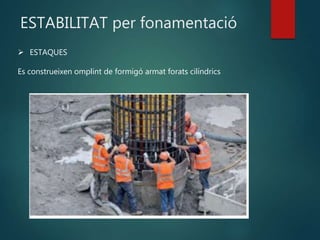

- 83. ESTABILITAT per fonamentació ESTAQUES Es construeixen omplint de formigó armat forats cilíndrics
- 84. ESTABILITAT per fonamentació ESTAQUES Es construeixen omplint de formigó armat forats cilíndrics

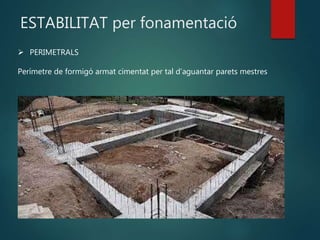

- 85. ESTABILITAT per fonamentació PERIMETRALS Perímetre de formigó armat cimentat per tal d’aguantar parets mestres

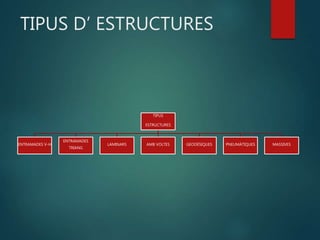

- 86. TIPUS D’ ESTRUCTURES TIPUS ESTRUCTURES ENTRAMADES V-H ENTRAMADES TRIANG LAMINARS AMB VOLTES GEODÈSIQUES PNEUMÀTIQUES MASSIVES

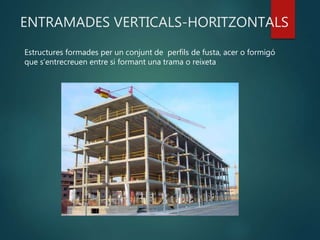

- 87. ENTRAMADES VERTICALS-HORITZONTALS Estructures formades per un conjunt de perfils de fusta, acer o formigó que s’entrecreuen entre si formant una trama o reixeta

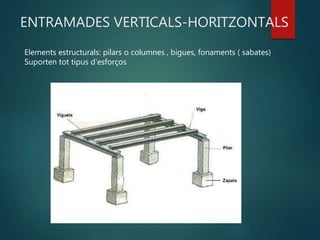

- 88. ENTRAMADES VERTICALS-HORITZONTALS Elements estructurals: pilars o columnes , bigues, fonaments ( sabates) Suporten tot tipus d’esforços

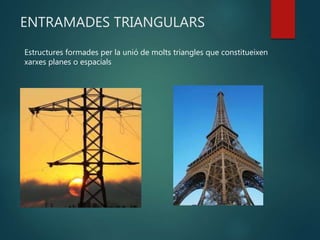

- 89. ENTRAMADES TRIANGULARS Estructures formades per la unió de molts triangles que constitueixen xarxes planes o espacials

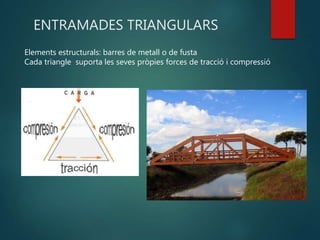

- 90. ENTRAMADES TRIANGULARS Elements estructurals: barres de metall o de fusta Cada triangle suporta les seves pròpies forces de tracció i compressió

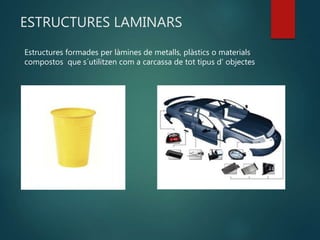

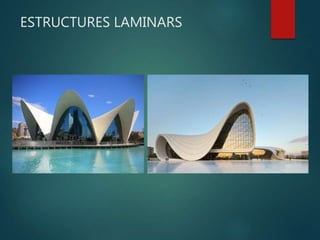

- 91. ESTRUCTURES LAMINARS Estructures formades per làmines de metalls, plàstics o materials compostos que s´utilitzen com a carcassa de tot tipus d’ objectes

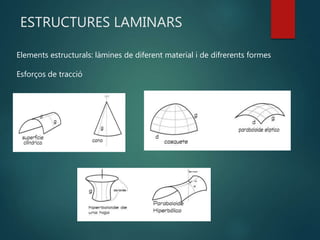

- 92. ESTRUCTURES LAMINARS Elements estructurals: làmines de diferent material i de difrerents formes Esforços de tracció

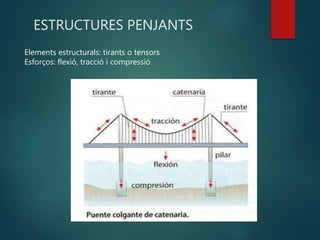

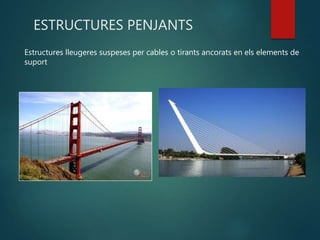

- 94. ESTRUCTURES PENJANTS Estructures lleugeres suspeses per cables o tirants ancorats en els elements de suport
- 95. ESTRUCTURES PENJANTS Elements estructurals: tirants o tensors Esforços: flexió, tracció i compressió

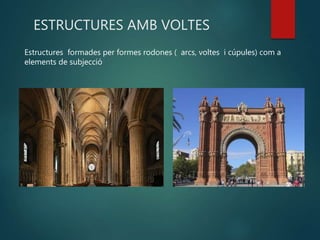

- 96. ESTRUCTURES AMB VOLTES Estructures formades per formes rodones ( arcs, voltes i cúpules) com a elements de subjecció

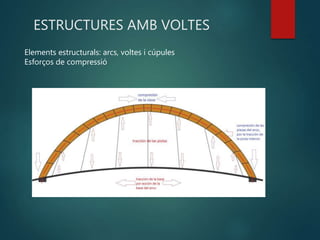

- 97. ESTRUCTURES AMB VOLTES Elements estructurals: arcs, voltes i cúpules Esforços de compressió

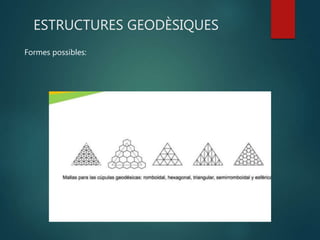

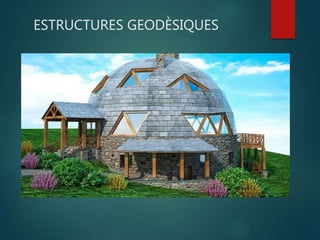

- 98. ESTRUCTURES GEODÈSIQUES Estructures basades en la combinació de tetraedres, pentàgons o hexàgons que s’utilitzen en la construcció de formes esfèriques o cilíndriques

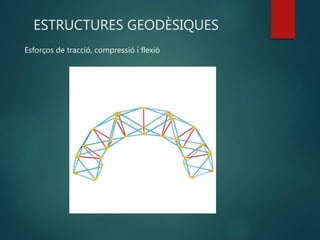

- 99. ESTRUCTURES GEODÈSIQUES Esforços de tracció, compressió i flexió

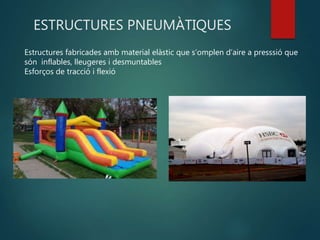

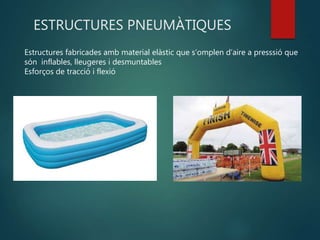

- 102. ESTRUCTURES PNEUMÀTIQUES Estructures fabricades amb material elàstic que s’omplen d’aire a presssió que són inflables, lleugeres i desmuntables Esforços de tracció i flexió
- 103. ESTRUCTURES PNEUMÀTIQUES Estructures fabricades amb material elàstic que s’omplen d’aire a presssió que són inflables, lleugeres i desmuntables Esforços de tracció i flexió

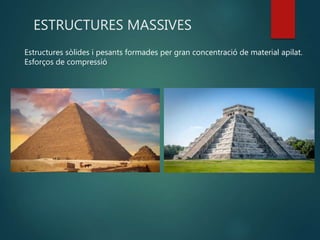

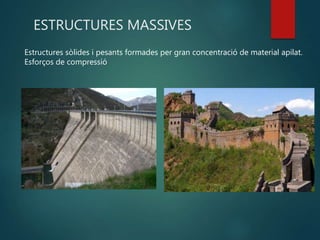

- 104. ESTRUCTURES MASSIVES Estructures sòlides i pesants formades per gran concentració de material apilat. Esforços de compressió
- 105. ESTRUCTURES MASSIVES Estructures sòlides i pesants formades per gran concentració de material apilat. Esforços de compressió

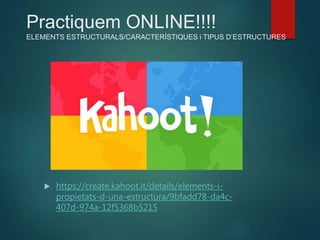

- 106. https://create.kahoot.it/details/elements-i- propietats-d-una-estructura/9bfadd78-da4c- 407d-974a-12f5368b5215 Practiquem ONLINE!!!! ELEMENTS ESTRUCTURALS/CARACTERÍSTIQUES i TIPUS D’ESTRUCTURES
