Tài liệu trình bày cấu tạo và nguyên lý hoạt động của cầu chì, bao gồm các thành phần chính và đặc tính làm việc. Nó phân loại cầu chì dựa trên ứng dụng và tính năng, cùng với các thông số quan trọng như đặc tính ampere giây và dòng ngắt mạch. Bên cạnh đó, tài liệu cũng đề cập đến ứng dụng và cách chọn cầu chì phù hợp cho các tình huống khác nhau.
![35
Dòng định mức In của cầu chì gG
Dòng đặc tính Ich của cầu chì gM
[A]
Thời gian
qui ước
[giờ]
Inf If
In 16 1
1
2 1,25 In 1,6 In
3
4
n
400 I
n
16 I 63
n
63 I 160
n
160 I 400
n
400 I
Đối với cầu chì loại aM dùng bảo vệ ngắn mạch, thời
gian khảo sát qui ước được thực hiện trong 60s với các
giá trị dòng qui ước Inf = 4.In và If = 6,3.In
.](https://image.slidesharecdn.com/bigingkhcin-cuchhp-230420191739-f341385a/85/Bai-gi-ng-Khi-c-di-n-C-u-chi-h-ap-pptx-35-320.jpg)
![38
CẦU CHÌ aM
Cầu chì aM Có 6 giá trị cổng
được xác định dựa vào các giá trị
dòng Ip , If và thời gian ngắt mạch.
Trong đó :
Ip : giá trị dòng hiệu dụng tạo ra
giai đoạn tiền hồ quang hay đủ
làm chảy phần tử ngắt mạch
cầu chì. Có thể xem giá trị này
là dòng hiệu dụng tối thiểu
ngắt mạch.
If : giá trị dòng hiệu dụng tối đa
đảm bảo ngắt mạch.
Thời gian ngắt mạch [s] Ip If
60 4 6.3
0,5 8 12
0,2 10
0,1 19](https://image.slidesharecdn.com/bigingkhcin-cuchhp-230420191739-f341385a/85/Bai-gi-ng-Khi-c-di-n-C-u-chi-h-ap-pptx-38-320.jpg)
![45
5. ỨNG DỤNG CỦA CẦU CHÌ
5.1. CÁC THÔNG SỐ ĐỊNH MỨC CỦA CẦU CHÌ
Áp định mức (Un): là áp hiệu dụng xoay chiều tối đa cho
phép xuất hiện ở 2 đầu cầu chì khi xảy ra quá trình ngắt
mạch . Tần số nguồn điện trong phạm vi 18Hz đến 62 Hz.
NHÓM 1 [V] NHÓM 2 [V]
AC DC AC DC
120 120
208
230 230 240
277 277
400 400 415
500 480 480
690 690 600
Dòng định
mức (In): là giá
trị dòng hiệu
dụng ghi trên
cầu chì có thể
tải liên tục
thường xuyên.](https://image.slidesharecdn.com/bigingkhcin-cuchhp-230420191739-f341385a/85/Bai-gi-ng-Khi-c-di-n-C-u-chi-h-ap-pptx-45-320.jpg)
![52
Theo tiêu chuẩn IEC 60724 ứng suất nhiệt của dây dẫn
thỏa quan hệ sau:
2 2 2
cable
I t K A
A là tiết diện của dây dẫn tính theo đơn vị [mm2].
K là hệ số của dây dẫn phụ thuôc vào vật liệu dây dẫn
và vật cách điện bọc quanh dây dẫn. Giá trị K theo chuẩn
IEC 60724 cho trong bảng sau:](https://image.slidesharecdn.com/bigingkhcin-cuchhp-230420191739-f341385a/85/Bai-gi-ng-Khi-c-di-n-C-u-chi-h-ap-pptx-52-320.jpg)
Bài giảng Khí cụ điện - Cầu chì hạ áp.pptx
- 1. 1
- 2. 2 1. CẤU TẠO CẦU CHÌ 2. NGUYÊN LÝ LÀM VIỆC 3. PHÂN LOẠI CẦU CHÌ 4. ĐẶC TÍNH LÀM VIỆC 4.1. ỨNG SUẤT NHIỆT. 4.2. ĐẶC TÍNH AMPERE GIÂY – DÒNG TIỀM NĂNG 4.3. VÙNG NGẮT MẠCH KHÔNG CHẮC CHẮN 4.4. CỔNG GIỚI HẠN XÁC ĐỊNH VÙNG TRÊN ĐẶC TÍNH AMPERE GIÂY. 4.5. ĐẶC TUYẾN DÒNG NGẮT MẠCH (CUT-OFF CURRENT CHARACTERISTIC) 5. ỨNG DỤNG CỦA CÂU CHÌ 5.1. CHỌN CẦU CHÌ BẢO VỆ QUÁ TẢI. 5.2. CHỌN CẦU CHÌ BẢO VỆ NGẮN MẠCH

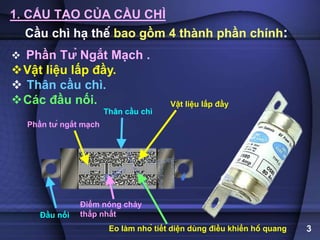

- 3. 1. CẤU TẠO CỦA CẦU CHÌ Cầu chì hạ thế bao gồm 4 thành phần chính: Phần Tử Ngắt Mạch . Vật liệu lấp đầy. Thân cầu chì. Các đầu nối. 3 Phần tử ngắt mạch Vật liệu lấp đầy Thân cầu chì Đầu nối Điểm nóng chảy thấp nhất Eo làm nhỏ tiết diện dùng điều khiển hồ quang

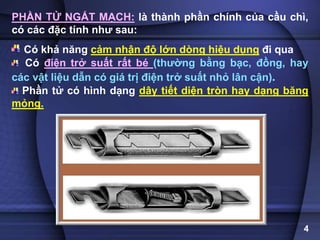

- 4. PHẦN TỬ NGẮT MẠCH: là thành phần chính của cầu chì, có các đặc tính như sau: Có khả năng cảm nhận độ lớn dòng hiệu dụng đi qua Có điện trở suất rất bé (thường bằng bạc, đồng, hay các vật liệu dẫn có giá trị điện trở suất nhỏ lân cận). Phần tử có hình dạng dây tiết diện tròn hay dạng băng mỏng. 4

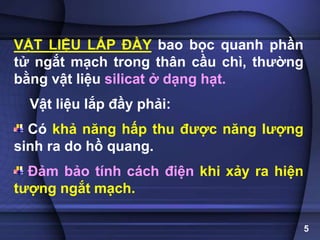

- 5. VẬT LIỆU LẮP ĐẦY bao bọc quanh phần tử ngắt mạch trong thân cầu chì, thường bằng vật liệu silicat ở dạng hạt. Vật liệu lắp đầy phải: Có khả năng hấp thu được năng lượng sinh ra do hồ quang. Đảm bảo tính cách điện khi xảy ra hiện tượng ngắt mạch. 5

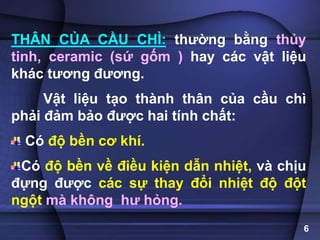

- 6. THÂN CỦA CẦU CHÌ: thường bằng thủy tinh, ceramic (sứ gốm ) hay các vật liệu khác tương đương. Vật liệu tạo thành thân của cầu chì phải đảm bảo được hai tính chất: Có độ bền cơ khí. Có độ bền về điều kiện dẫn nhiệt, và chịu đựng được các sự thay đổi nhiệt độ đột ngột mà không hư hỏng. 6

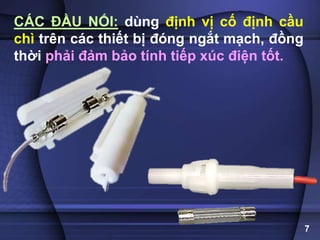

- 7. CÁC ĐẦU NỐI: dùng định vị cố định cầu chì trên các thiết bị đóng ngắt mạch, đồng thời phải đảm bảo tính tiếp xúc điện tốt. 7

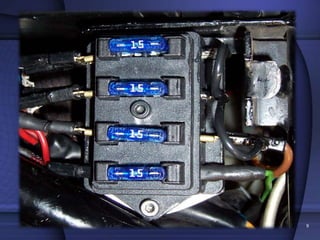

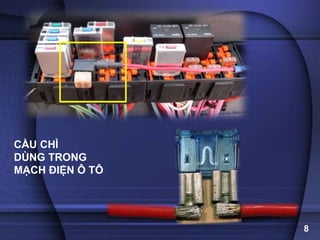

- 8. CẦU CHÌ DÙNG TRONG MẠCH ĐIỆN Ô TÔ 8
- 9. 9

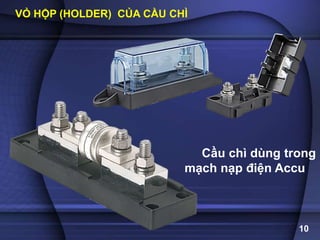

- 10. 10 VỎ HỘP (HOLDER) CỦA CẦU CHÌ Cầu chì dùng trong mạch nạp điện Accu

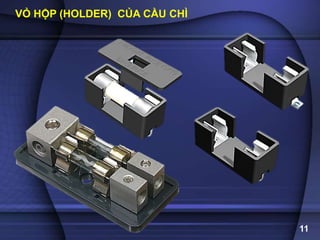

- 11. 11 VỎ HỘP (HOLDER) CỦA CẦU CHÌ

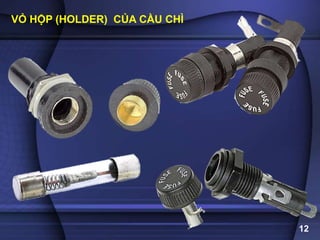

- 12. 12 VỎ HỘP (HOLDER) CỦA CẦU CHÌ

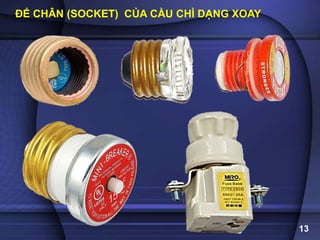

- 13. 13 ĐẾ CHÂN (SOCKET) CỦA CẦU CHÌ DẠNG XOAY

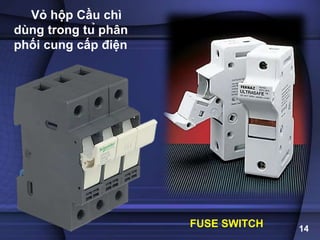

- 14. 14 Vỏ hộp Cầu chì dùng trong tủ phân phối cung cấp điện FUSE SWITCH

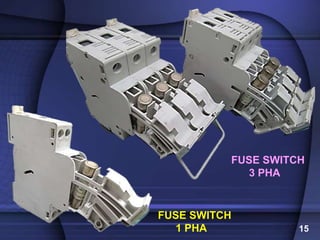

- 15. 15 FUSE SWITCH 3 PHA FUSE SWITCH 1 PHA

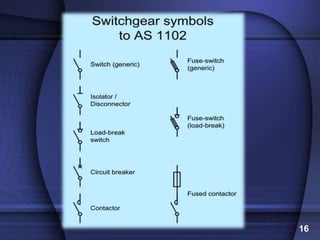

- 16. 16

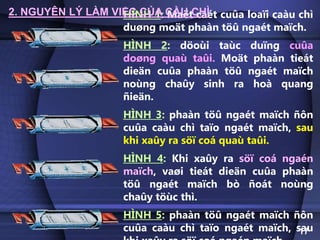

- 17. HÌNH 1: Maët caét cuûa loaïi caàu chì duøng moät phaàn töû ngaét maïch. HÌNH 2: döoùi taùc duïng cuûa doøng quaù taûi. Moät phaàn tieát dieän cuûa phaàn töû ngaét maïch noùng chaûy sinh ra hoà quang ñieän. HÌNH 3: phaàn töû ngaét maïch ñôn cuûa caàu chì taïo ngaét maïch, sau khi xaûy ra söï coá quaù taûi. HÌNH 4: Khi xaûy ra söï coá ngaén maïch, vaøi tieát dieän cuûa phaàn töû ngaét maïch bò ñoát noùng chaûy töùc thì. HÌNH 5: phaàn töû ngaét maïch ñôn cuûa caàu chì taïo ngaét maïch, sau 17 2. NGUYÊN LÝ LÀM VIỆC CỦA CẦU CHÌ

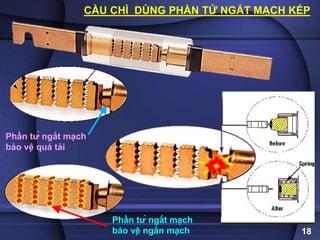

- 18. CẦU CHÌ DÙNG PHẦN TỬ NGẮT MẠCH KÉP 18 Phần tử ngắt mạch bảo vệ quá tải Phần tử ngắt mạch bảo vệ ngắn mạch

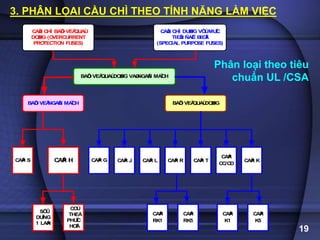

- 19. CAÀ U CHÌ BAÛ OVEÄ QUAÙ DO Ø NG (O VERCURRENT PRO TECTIO N FUSES) CAÀ U CHÌ DUØ NG VÔ Ù I MUÏ C TIEÂ U ÑAË C BIEÄ T (SPECIAL PURPO SE FUSES) BAÛ OVEÄ QUAÙ DO Ø NG VAØ NGAÉ N MAÏ CH BAÛ OVEÄ NGAÉ N MAÏ CH BAÛ OVEÄ QUAÙ DO Ø NG CAÁ P S CAÁ P H CAÁ P G CAÁ P J CAÁ P L CAÁ P R CAÁ P T CAÁ P CC/CD CAÁ P K SÖ Û DUÏ NG 1 LAÀ N CO Ù THEÅ PHUÏ C HO À I CAÁ P RK1 CAÁ P RK5 CAÁ P K1 CAÁ P K5 3. PHÂN LỌAI CẦU CHÌ THEO TÍNH NĂNG LÀM VIỆC 19 Phân loại theo tiêu chuẩn UL /CSA

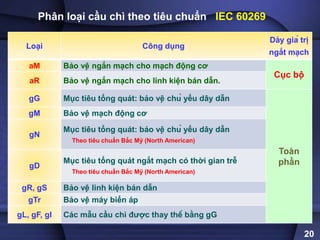

- 20. 20 Loại Công dụng Dảy giá trị ngắt mạch aM Bảo vệ ngắn mạch cho mạch động cơ Cục bộ aR Bảo vệ ngắn mạch cho linh kiện bán dẫn. gG Mục tiêu tổng quát: bảo vệ chủ yếu dây dẫn Toàn phần gM Bảo vệ mạch động cơ gN Mục tiêu tổng quát: bảo vệ chủ yếu dây dẫn Theo tiêu chuẩn Bắc Mỹ (North American) gD Mục tiêu tổng quát ngắt mạch có thời gian trễ Theo tiêu chuẩn Bắc Mỹ (North American) gR, gS Bảo vệ linh kiện bán dẫn gTr Bảo vệ máy biến áp gL, gF, gl Các mẫu cầu chì được thay thế bằng gG Phân loại cầu chì theo tiêu chuẩn IEC 60269

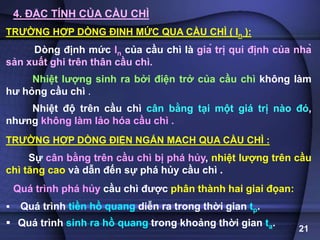

- 21. 21 4. ĐẶC TÍNH CỦA CẦU CHÌ TRƯỜNG HỢP DÒNG ĐỊNH MỨC QUA CẦU CHÌ ( In ): Dòng định mức In của cầu chì là giá trị qui định của nhà sản xuất ghi trên thân cầu chì. Nhiệt lượng sinh ra bởi điện trở của cầu chì không làm hư hỏng cầu chì . Nhiệt độ trên cầu chì cân bằng tại một giá trị nào đó, nhưng không làm lảo hóa cầu chì . TRƯỜNG HỢP DÒNG ĐIỆN NGẮN MẠCH QUA CẦU CHÌ : Sự cân bằng trên cầu chì bị phá hủy, nhiệt lượng trên cầu chì tăng cao và dẫn đến sự phá hủy cầu chì . Quá trình phá hủy cầu chì được phân thành hai giai đọan: Quá trình tiền hồ quang diễn ra trong thời gian tp. Quá trình sinh ra hồ quang trong khoảng thời gian ta.

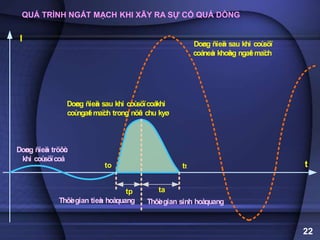

- 22. Doø ng ñieä n tröôù c khi coù söïcoá Doø ng ñieä n sau khi coù söï coáneá u khoâ ng ngaé t maï ch Doø ng ñieä n sau khi coù söïcoákhi coù ngaé t maï ch trong nöû a chu kyø tp ta Thôø i gian tieà n hoàquang Thôø i gian sinh hoàquang to tt t I QUÁ TRÌNH NGẮT MẠCH KHI XÃY RA SỰ CỐ QUÁ DÒNG 22

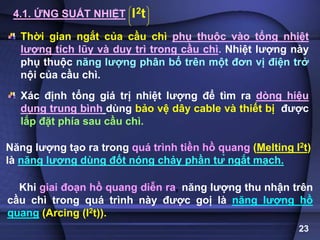

- 23. 23 4.1. ỨNG SUẤT NHIỆT 2 I t Thời gian ngắt của cầu chì phụ thuộc vào tổng nhiệt lượng tích lũy và duy trì trong cầu chì. Nhiệt lượng này phụ thuộc năng lượng phân bố trên một đơn vị điện trở nội của cầu chì. Xác định tổng giá trị nhiệt lượng để tìm ra dòng hiệu dụng trung bình dùng bảo vệ dây cable và thiết bị được lắp đặt phía sau cầu chì. Năng lượng tạo ra trong quá trình tiền hồ quang (Melting I2t) là năng lượng dùng đốt nóng chảy phần tử ngắt mạch. Khi giai đoạn hồ quang diễn ra, năng lượng thu nhận trên cầu chì trong quá trình này được goị là năng lượng hồ quang (Arcing (I2t)).

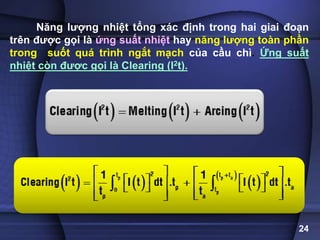

- 24. 24 Năng lượng nhiệt tổng xác định trong hai giai đoạn trên được gọi là ứng suất nhiệt hay năng lượng toàn phần trong suốt quá trình ngắt mạch của cầu chì. Ứng suất nhiệt còn được gọi là Clearing (I2t).

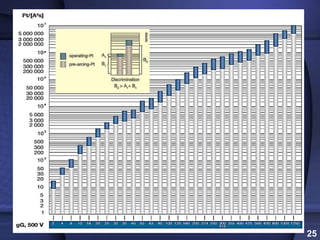

- 25. 25

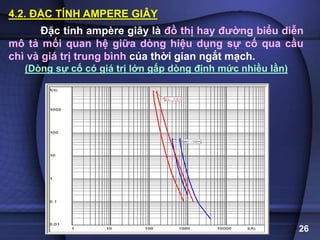

- 26. Đặc tính ampère giây là đồ thị hay đường biểu diễn mô tả mối quan hệ giữa dòng hiệu dụng sự cố qua cầu chì và giá trị trung bình của thời gian ngắt mạch. (Dòng sự cố có giá trị lớn gấp dòng định mức nhiều lần) 4.2. ĐẶC TÍNH AMPERE GIÂY 26

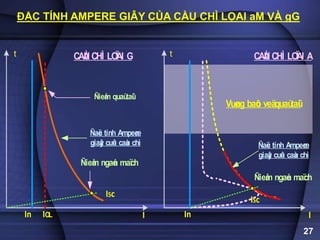

- 27. In IOL I t ISc CAÀ U CHÌ LOÏ AI G Ñieå m quaù taû i Ñieå m ngaé n maï ch Ñaë c tính Ampeø re giaâ y cuû a caà u chì t In ISc Vuø ng baû o veäquaù taû i CAÀ U CHÌ LOÏ AI A I Ñieå m ngaé n maï ch Ñaë c tính Ampeø re giaâ y cuû a caà u chì ĐẶC TÍNH AMPERE GIÂY CỦA CẦU CHÌ LỌAI aM VÀ gG 27

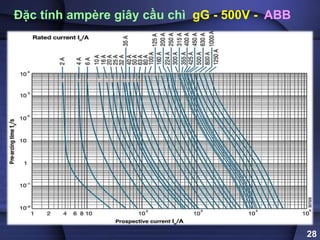

- 28. 28 Đặc tính ampère giây cầu chì gG - 500V - ABB

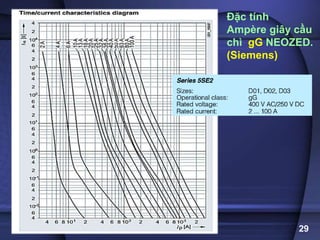

- 29. 29 Đặc tính Ampère giây cầu chì gG NEOZED. (Siemens)

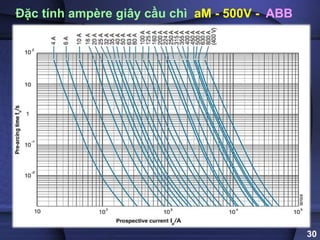

- 30. 30 Đặc tính ampère giây cầu chì aM - 500V - ABB

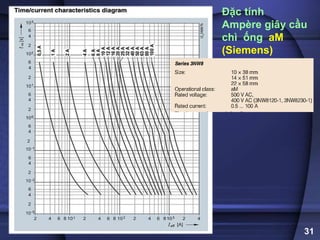

- 31. 31 Đặc tính Ampère giây cầu chì ống aM (Siemens)

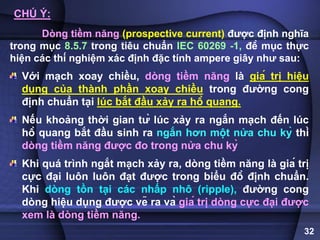

- 32. 32 CHÚ Ý: Dòng tiềm năng (prospective current) được định nghĩa trong mục 8.5.7 trong tiêu chuẩn IEC 60269 -1, đề mục thực hiện các thí nghiệm xác định đặc tính ampere giây như sau: Với mạch xoay chiều, dòng tiềm năng là giá trị hiệu dụng của thành phần xoay chiều trong đường cong định chuẩn tại lúc bắt đầu xảy ra hồ quang. Nếu khoảng thời gian từ lúc xảy ra ngắn mạch đến lúc hồ quang bắt đầu sinh ra ngắn hơn một nửa chu kỳ thì dòng tiềm năng được đo trong nửa chu kỳ Khi quá trình ngắt mạch xảy ra, dòng tiềm năng là giá trị cực đại luôn luôn đạt được trong biểu đồ định chuẩn. Khi dòng tồn tại các nhấp nhô (ripple), đường cong dòng hiệu dụng được vẽ ra và giá trị dòng cực đại được xem là dòng tiềm năng.

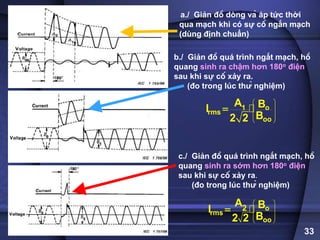

- 33. 33 a./ Giản đồ dòng và áp tức thời qua mạch khi có sự cố ngắn mạch (dùng định chuẩn) b./ Giản đồ quá trình ngắt mạch, hồ quang sinh ra chậm hơn 180o điện sau khi sự cố xảy ra. (đo trong lúc thử nghiệm) c./ Giản đồ quá trình ngắt mạch, hồ quang sinh ra sớm hơn 180o điện sau khi sự cố xảy ra. (đo trong lúc thử nghiệm) o 1 rms oo A B I B 2 2 o rms oo 2 A B I B 2 2

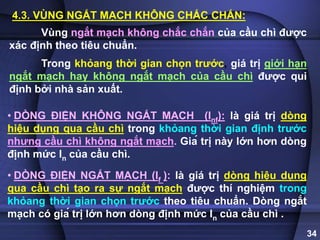

- 34. 34 4.3. VÙNG NGẮT MẠCH KHÔNG CHẮC CHẮN: Vùng ngắt mạch không chắc chắn của cầu chì được xác định theo tiêu chuẩn. Trong khỏang thời gian chọn trước, giá trị giới hạn ngắt mạch hay không ngắt mạch của cầu chì được qui định bởi nhà sản xuất. . • DÒNG ĐIỆN KHÔNG NGẮT MẠCH (Inf): là giá trị dòng hiệu dụng qua cầu chì trong khỏang thời gian định trước nhưng cầu chì không ngắt mạch. Giá trị này lớn hơn dòng định mức In của cầu chì. • DÒNG ĐIỆN NGẮT MẠCH (If ): là giá trị dòng hiệu dụng qua cầu chì tạo ra sự ngắt mạch được thí nghiệm trong khỏang thời gian chọn trước theo tiêu chuẩn. Dòng ngắt mạch có giá trị lớn hơn dòng định mức In của cầu chì . .
- 35. 35 Dòng định mức In của cầu chì gG Dòng đặc tính Ich của cầu chì gM [A] Thời gian qui ước [giờ] Inf If In 16 1 1 2 1,25 In 1,6 In 3 4 n 400 I n 16 I 63 n 63 I 160 n 160 I 400 n 400 I Đối với cầu chì loại aM dùng bảo vệ ngắn mạch, thời gian khảo sát qui ước được thực hiện trong 60s với các giá trị dòng qui ước Inf = 4.In và If = 6,3.In .

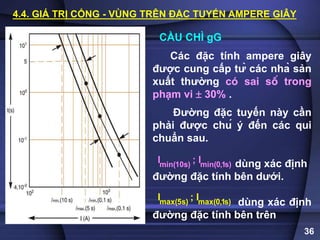

- 36. 36 4.4. GIÁ TRỊ CỔNG - VÙNG TRÊN ĐẶC TUYẾN AMPERE GIÂY Các đặc tính ampere giây được cung cấp từ các nhà sản xuất thường có sai số trong phạm vi 30% . Đường đặc tuyến này cần phải được chú ý đến các qui chuẩn sau. dùng xác định đường đặc tính bên dưới. dùng xác định đường đặc tính bên trên min(10s) min(0,1s) I ; I max(5s) max(0,1s) I ; I CẦU CHÌ gG

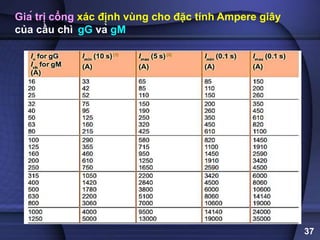

- 37. 37 Giá trị cổng xác định vùng cho đặc tính Ampere giây của cầu chì gG và gM

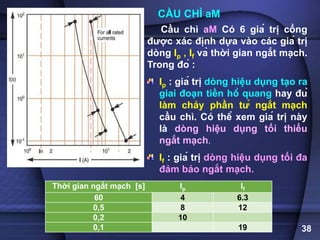

- 38. 38 CẦU CHÌ aM Cầu chì aM Có 6 giá trị cổng được xác định dựa vào các giá trị dòng Ip , If và thời gian ngắt mạch. Trong đó : Ip : giá trị dòng hiệu dụng tạo ra giai đoạn tiền hồ quang hay đủ làm chảy phần tử ngắt mạch cầu chì. Có thể xem giá trị này là dòng hiệu dụng tối thiểu ngắt mạch. If : giá trị dòng hiệu dụng tối đa đảm bảo ngắt mạch. Thời gian ngắt mạch [s] Ip If 60 4 6.3 0,5 8 12 0,2 10 0,1 19

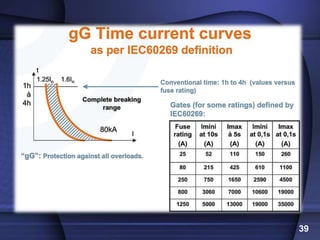

- 39. 39
- 40. 40

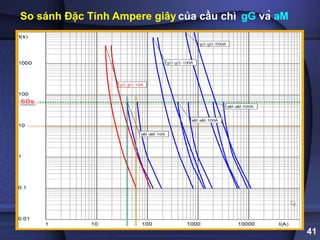

- 41. 41 So sánh Đặc Tính Ampere giây của cầu chì gG và aM

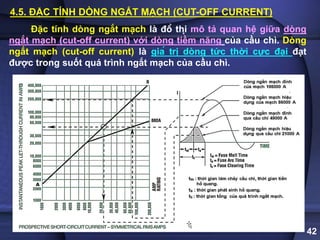

- 42. 42 4.5. ĐẶC TÍNH DÒNG NGẮT MẠCH (CUT-OFF CURRENT) Đặc tính dòng ngắt mạch là đồ thị mô tả quan hệ giữa dòng ngắt mạch (cut-off current) với dòng tiềm năng của cầu chì. Dòng ngắt mạch (cut-off current) là giá trị dòng tức thời cực đại đạt được trong suốt quá trình ngắt mạch của cầu chì.

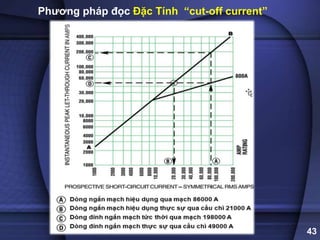

- 43. 43 Phương pháp đọc Đặc Tính “cut-off current”
- 44. 44 Đặc Tính Dòng Ngắt Mạch cầu chì T cắt nhanh (Cooper Busman)

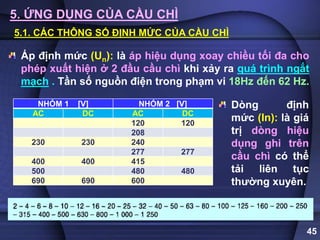

- 45. 45 5. ỨNG DỤNG CỦA CẦU CHÌ 5.1. CÁC THÔNG SỐ ĐỊNH MỨC CỦA CẦU CHÌ Áp định mức (Un): là áp hiệu dụng xoay chiều tối đa cho phép xuất hiện ở 2 đầu cầu chì khi xảy ra quá trình ngắt mạch . Tần số nguồn điện trong phạm vi 18Hz đến 62 Hz. NHÓM 1 [V] NHÓM 2 [V] AC DC AC DC 120 120 208 230 230 240 277 277 400 400 415 500 480 480 690 690 600 Dòng định mức (In): là giá trị dòng hiệu dụng ghi trên cầu chì có thể tải liên tục thường xuyên.

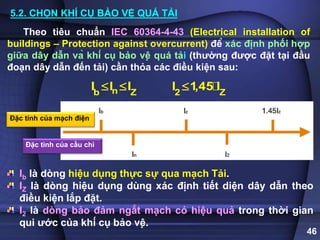

- 46. 46 Đặc tính của mạch điện Đặc tính của cầu chì Theo tiêu chuẩn IEC 60364-4-43 (Electrical installation of buildings – Protection against overcurrent) để xác định phối hợp giữa dây dẫn và khí cụ bảo vệ quá tải (thường được đặt tại đầu đoạn dây dẫn đến tải) cần thỏa các điều kiện sau: n b Z I I I 2 Z I 1,45 I Ib là dòng hiệu dụng thực sự qua mạch Tải. IZ là dòng hiệu dụng dùng xác định tiết diện dây dẫn theo điều kiện lắp đặt. I2 là dòng bảo đảm ngắt mạch có hiệu quả trong thời gian qui ước của khí cụ bảo vệ. 5.2. CHỌN KHÍ CỤ BẢO VỆ QUÁ TẢI

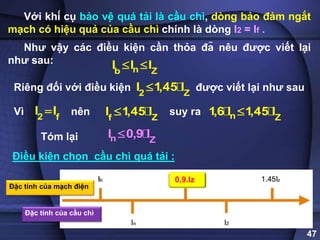

- 47. 47 Với khí cụ bảo vệ quá tải là cầu chì, dòng bảo đảm ngắt mạch có hiệu quả của cầu chì chính là dòng I2 = If . Như vậy các điều kiện cần thỏa đã nêu được viết lại như sau: n b Z I I I 2 Z I 1,45 I Riêng đối với điều kiện được viết lại như sau 2 f I I Z f I 1,45 I n Z 1,6 I 1,45 I Vì nên suy ra Tóm lại n Z I 0,9 I Điều kiện chọn cầu chì quá tải : Đặc tính của mạch điện Đặc tính của cầu chì 0,9.Iz

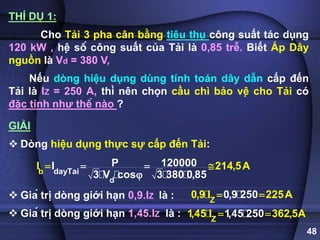

- 48. 48 THÍ DỤ 1: Cho Tải 3 pha cân bằng tiêu thụ công suất tác dụng 120 kW , hệ số công suất của Tải là 0,85 trễ. Biết Áp Dây nguồn là Vd = 380 V, Nếu dòng hiệu dụng dùng tính toán dây dẫn cấp đến Tải là IZ = 250 A, thì nên chọn cầu chì bảo vệ cho Tải có đặc tính như thế nào ? GIẢI Dòng hiệu dụng thực sự cấp đến Tải: Giá trị dòng giới hạn 0,9.IZ là : Giá trị dòng giới hạn 1,45.IZ là : d b ayTai d P 120000 I 3 V cos 3 380 0,85 I 214,5A Z 0,9 25 0,9 I 2 5A 0 2 Z 1,45 250 1,45 I 362,5A

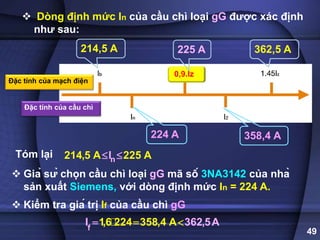

- 49. 49 Dòng định mức In của cầu chì loại gG được xác định như sau: Tóm lại n I 214,5 A 225 A Giả sử chọn cầu chì loại gG mã số 3NA3142 của nhà sản xuất Siemens, với dòng định mức In = 224 A. Kiểm tra giá trị If của cầu chì gG f 1,6 224 358,4 A I 362,5A Đặc tính của mạch điện Đặc tính của cầu chì 0,9.Iz 214,5 A 225 A 362,5 A 224 A 358,4 A

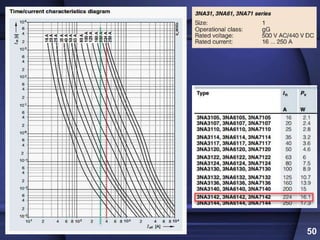

- 50. 50

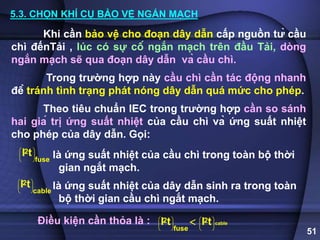

- 51. 51 5.3. CHỌN KHÍ CỤ BẢO VỆ NGẮN MẠCH Khi cần bảo vệ cho đoạn dây dẫn cấp nguồn từ cầu chì đếnTải , lúc có sự cố ngắn mạch trên đầu Tải, dòng ngắn mạch sẽ qua đoạn dây dẫn và cầu chì. Trong trường hợp này cầu chì cần tác động nhanh để tránh tình trạng phát nóng dây dẫn quá mức cho phép. Theo tiêu chuẩn IEC trong trường hợp cần so sánh hai giá trị ứng suất nhiệt của cầu chì và ứng suất nhiệt cho phép của dây dẫn. Gọi: là ứng suất nhiệt của cầu chì trong toàn bộ thời gian ngắt mạch. là ứng suất nhiệt của dây dẫn sinh ra trong toàn bộ thời gian cầu chì ngắt mạch. 2 fuse I t 2 cable I t Điều kiện cần thỏa là : cable 2 2 fuse I t I t

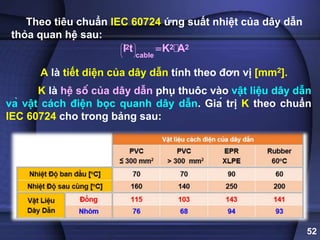

- 52. 52 Theo tiêu chuẩn IEC 60724 ứng suất nhiệt của dây dẫn thỏa quan hệ sau: 2 2 2 cable I t K A A là tiết diện của dây dẫn tính theo đơn vị [mm2]. K là hệ số của dây dẫn phụ thuôc vào vật liệu dây dẫn và vật cách điện bọc quanh dây dẫn. Giá trị K theo chuẩn IEC 60724 cho trong bảng sau:

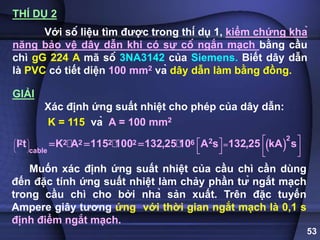

- 53. 53 THÍ DỤ 2 Với số liệu tìm được trong thí dụ 1, kiểm chứng khả năng bảo vệ dây dẫn khi có sự cố ngắn mạch bằng cầu chì gG 224 A mã số 3NA3142 của Siemens. Biết dây dẫn là PVC có tiết diện 100 mm2 và dây dẫn làm bằng đồng. GIẢI Xác định ứng suất nhiệt cho phép của dây dẫn: K = 115 và A = 100 mm2 2 2 2 2 2 2 2 6 cable I t K A 115 100 132,25 10 A s 132,25 kA s Muốn xác định ứng suất nhiệt của cầu chì cần dùng đến đặc tính ứng suất nhiệt làm chảy phần tử ngắt mạch trong cầu chì cho bởi nhà sản xuất. Trên đặc tuyến Ampere giây tương ứng với thời gian ngắt mạch là 0,1 s định điểm ngắt mạch.
- 54. 54 Dòng ngắn mạch khoảng 1800 A, ứng với thời gian ngắt mạch là 1s Dòng ngắn mạch khoảng 2800 A, ứng với thời gian ngắt mạch là 0,1s

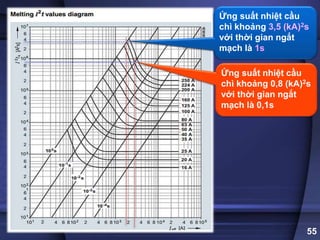

- 55. 55 Ứng suất nhiệt cầu chì khoảng 3,5 (kA)2s với thời gian ngắt mạch là 1s Ứng suất nhiệt cầu chì khoảng 0,8 (kA)2s với thời gian ngắt mạch là 0,1s

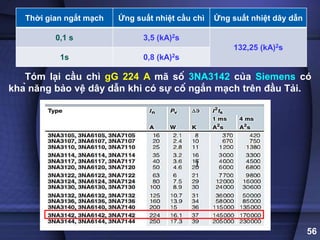

- 56. 56 Thời gian ngắt mạch Ứng suất nhiệt cầu chì Ứng suất nhiệt dây dẫn 0,1 s 3,5 (kA)2s 132,25 (kA)2s 1s 0,8 (kA)2s Tóm lại cầu chì gG 224 A mã số 3NA3142 của Siemens có khả năng bảo vệ dây dẫn khi có sự cố ngắn mạch trên đầu Tải.
