ネットワークAPI のあれこれ（ENOG37）

ネットワーク API のあれこれ
Network Node API
How do you wan to talk with your Network Node?
Twitter: @ebiken | ebiken.g@gmail.com
ネットワーク API のあれこれ｜ENOG37＠燕三条 2016/02/19｜@ebiken 1

ネットワーク自動化・アプリケーション連携への動き
JANOG36 : 2015年7月15～17日
• API/Web化によるネットワーク自動化
• by 井上さん@株式会社IDCフロンティア
• http://www.janog.gr.jp/meeting/janog36/program/api
• NETCONF/YANG
• by 土屋師子生@シスコシステムズ合同会社
• http://www.janog.gr.jp/meeting/janog36/program/netconf
JANOG37 : 2016年1月20～22日
• クラウド事業者側の仮想環境ネットワークの自動化について
• by 村上さん@GMOインターネット株式会社
• http://www.janog.gr.jp/meeting/janog37/program/vauto
ネットワークプログラマビリティ勉強会
• 2014年10月24日～ 16ヶ月で8回
• http://network-
programmability.connpass.com/
NetOpsCoding
• 2015年10月30日～ 4ヶ月で2回
• #1 https://atnd.org/events/70253
• #2 https://atnd.org/events/74772

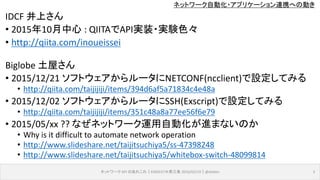

IDCF 井上さん
• 2015年10月中心 : QIITAでAPI実装・実験色々
• http://qiita.com/inoueissei
Biglobe 土屋さん
• 2015/12/21 ソフトウェアからルータにNETCONF(ncclient)で設定してみる
• http://qiita.com/taijijiji/items/394d6af5a71834c4e48a
• 2015/12/02 ソフトウェアからルータにSSH(Exscript)で設定してみる
• http://qiita.com/taijijiji/items/351c48a8a77ee56f6e79
• 2015/05/xx ?? なぜネットワーク運用自動化が進まないのか
• Why is it difficult to automate network operation
• http://www.slideshare.net/taijitsuchiya5/ss-47398248
• http://www.slideshare.net/taijitsuchiya5/whitebox-switch-48099814

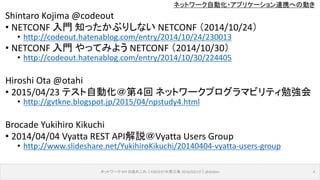

Shintaro Kojima @codeout
• NETCONF 入門知ったかぶりしない NETCONF （2014/10/24）
• http://codeout.hatenablog.com/entry/2014/10/24/230013
• NETCONF 入門やってみよう NETCONF （2014/10/30）
• http://codeout.hatenablog.com/entry/2014/10/30/224405
Hiroshi Ota @otahi
• 2015/04/23 テスト自動化＠第４回ネットワークプログラマビリティ勉強会
• http://gvtkne.blogspot.jp/2015/04/npstudy4.html
Brocade Yukihiro Kikuchi
• 2014/04/04 Vyatta REST API解説＠Vyatta Users Group
• http://www.slideshare.net/YukihiroKikuchi/20140404-vyatta-users-group

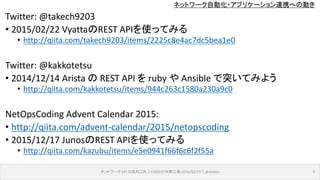

Twitter: @takech9203
• 2015/02/22 VyattaのREST APIを使ってみる
• http://qiita.com/takech9203/items/2225c8e4ac7dc5bea1e0
Twitter: @kakkotetsu
• 2014/12/14 Arista の REST API を ruby や Ansible で突いてみよう
• http://qiita.com/kakkotetsu/items/944c263c1580a230a9c0
NetOpsCoding Advent Calendar 2015:
• http://qiita.com/advent-calendar/2015/netopscoding
• 2015/12/17 JunosのREST APIを使ってみる
• http://qiita.com/kazubu/items/e5e0941f66f6c6f2f55a

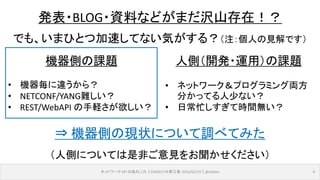

機器側の課題
• 機器毎に違うから？
• NETCONF/YANG難しい？
• REST/WebAPI の手軽さが欲しい？
発表・BLOG・資料などがまだ沢山存在！？
でも、いまひとつ加速してない気がする？（注：個人の見解です）
人側（開発・運用）の課題
• ネットワーク＆プログラミング両方
分かってる人少ない？
• 日常忙しすぎて時間無い？
⇒ 機器側の現状について調べてみた
（人側については是非ご意見をお聞かせください）

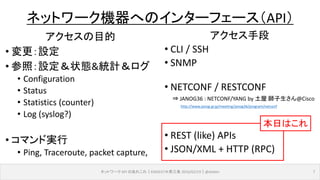

ネットワーク機器へのインターフェース（API）
アクセスの目的
• 変更：設定
• 参照：設定＆状態&統計＆ログ
• Configuration
• Status
• Statistics (counter)
• Log (syslog?)
• コマンド実行
• Ping, Traceroute, packet capture,
アクセス手段
• CLI / SSH
• SNMP
• NETCONF / RESTCONF
• REST (like) APIs
• JSON/XML + HTTP (RPC)
本日はこれ
⇒ JANOG36 : NETCONF/YANG by 土屋師子生さん@Cisco
http://www.janog.gr.jp/meeting/janog36/program/netconf

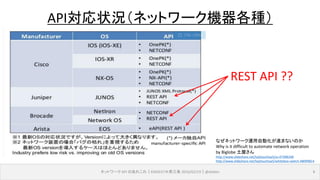

API対応状況（ネットワーク機器各種）
なぜネットワーク運用自動化が進まないのか
Why is it difficult to automate network operation
by Biglobe 土屋さん
http://www.slideshare.net/taijitsuchiya5/ss-47398248
http://www.slideshare.net/taijitsuchiya5/whitebox-switch-48099814
REST API ??

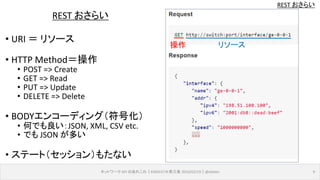

REST おさらい
REST おさらい
• URI ＝リソース
• HTTP Method＝操作
• POST => Create
• GET => Read
• PUT => Update
• DELETE => Delete
• BODYエンコーディング（符号化）
• 何でも良い：JSON, XML, CSV etc.
• でも JSON が多い
• ステート（セッション）もたない
操作リソース

REST おさらい

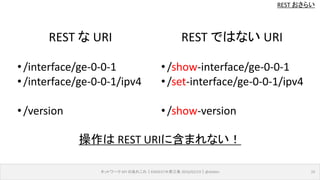

REST な URI
•/interface/ge-0-0-1
•/interface/ge-0-0-1/ipv4
•/version
REST ではない URI
•/show-interface/ge-0-0-1
•/set-interface/ge-0-0-1/ipv4
•/show-version
操作は REST URIに含まれない！

REST おさらい

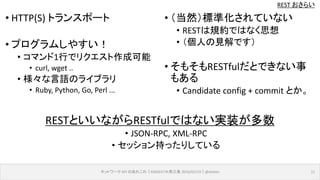

• HTTP(S) トランスポート
• プログラムしやすい！
• コマンド1行でリクエスト作成可能
• curl, wget ..
• 様々な言語のライブラリ
• Ruby, Python, Go, Perl ...
• （当然）標準化されていない
• RESTは規約ではなく思想
• （個人の見解です）
• そもそもRESTfulだとできない事
もある
• Candidate config + commit とか。
RESTといいながらRESTfulではない実装が多数
• JSON-RPC, XML-RPC
• セッション持ったりしている

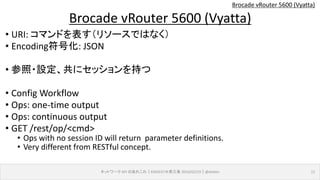

Brocade vRouter 5600 (Vyatta)
• URI: コマンドを表す（リソースではなく）
• Encoding符号化: JSON
• 参照・設定、共にセッションを持つ
• Config Workflow
• Ops: one-time output
• Ops: continuous output
• GET /rest/op/<cmd>
• Ops with no session ID will return parameter definitions.
• Very different from RESTful concept.

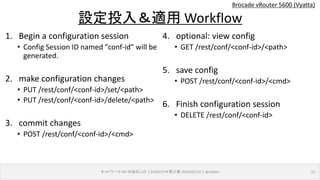

設定投入＆適用 Workflow
1. Begin a configuration session
• Config Session ID named "conf-id" will be
generated.
2. make configuration changes
• PUT /rest/conf/<conf-id>/set/<path>
• PUT /rest/conf/<conf-id>/delete/<path>
3. commit changes
• POST /rest/conf/<conf-id>/<cmd>
4. optional: view config
• GET /rest/conf/<conf-id>/<path>
5. save config
• POST /rest/conf/<conf-id>/<cmd>
6. Finish configuration session
• DELETE /rest/conf/<conf-id>

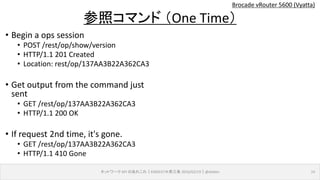

参照コマンド（One Time）
• Begin a ops session
• POST /rest/op/show/version
• HTTP/1.1 201 Created
• Location: rest/op/137AA3B22A362CA3
• Get output from the command just
sent
• GET /rest/op/137AA3B22A362CA3
• HTTP/1.1 200 OK
• If request 2nd time, it's gone.
• GET /rest/op/137AA3B22A362CA3
• HTTP/1.1 410 Gone

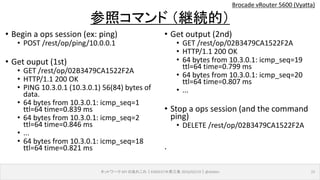

参照コマンド（継続的）
• Begin a ops session (ex: ping)
• POST /rest/op/ping/10.0.0.1
• Get ouput (1st)
• GET /rest/op/02B3479CA1522F2A
• HTTP/1.1 200 OK
• PING 10.3.0.1 (10.3.0.1) 56(84) bytes of
data.
• 64 bytes from 10.3.0.1: icmp_seq=1
ttl=64 time=0.839 ms
• ...
• Get output (2nd)
• GET /rest/op/02B3479CA1522F2A
• HTTP/1.1 200 OK
• ...
• Stop a ops session (and the command
ping)
• DELETE /rest/op/02B3479CA1522F2A
.

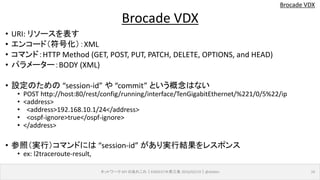

Brocade VDX
• URI: リソースを表す
• エンコード（符号化）：XML
• コマンド：HTTP Method (GET, POST, PUT, PATCH, DELETE, OPTIONS, and HEAD)
• パラメーター：BODY (XML)
• 設定のための “session-id” や “commit” という概念はない
• POST http://host:80/rest/config/running/interface/TenGigabitEthernet/%221/0/5%22/ip
• <address>
• <address>192.168.10.1/24</address>
• <ospf-ignore>true</ospf-ignore>
• </address>
• 参照（実行）コマンドには “session-id” があり実行結果をレスポンス
• ex: l2traceroute-result,
Brocade VDX

REST (like) API のタイプ

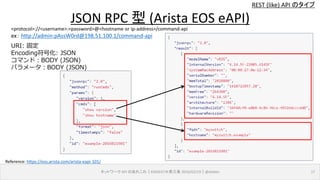

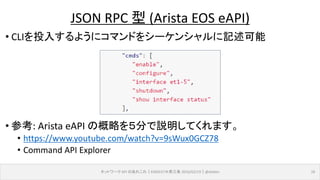

JSON RPC 型 (Arista EOS eAPI)
URI: 固定
Encoding符号化: JSON
コマンド：BODY (JSON)
パラメータ：BODY (JSON)
Reference: https://eos.arista.com/arista-eapi-101/
<protocol>://<username>:<password>@<hostname or ip-address>/command-api
ex： http://admin:pAssW0rd@198.51.100.1/command-api

• CLIを投入するようにコマンドをシーケンシャルに記述可能
• 参考: Arista eAPI の概略を５分で説明してくれます。
• https://www.youtube.com/watch?v=9sWux0GCZ78
• Command API Explorer
JSON RPC 型 (Arista EOS eAPI)

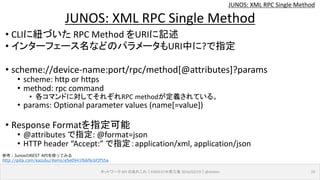

JUNOS: XML RPC Single Method
• CLIに紐づいた RPC Method をURIに記述
• インターフェース名などのパラメータもURI中に?で指定
• scheme://device-name:port/rpc/method[@attributes]?params
• scheme: http or https
• method: rpc command
• 各コマンドに対してそれぞれRPC methodが定義されている。
• params: Optional parameter values (name[=value])
• Response Formatを指定可能
• @attributes で指定: @format=json
• HTTP header “Accept:” で指定：application/xml, application/json
参考：JunosのREST APIを使ってみる
http://qiita.com/kazubu/items/e5e0941f66f6c6f2f55a

device-name port
URI Example

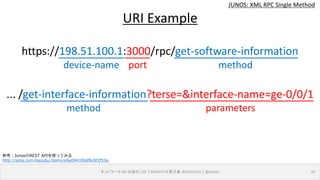

https://198.51.100.1:3000/rpc/get-software-information
... /get-interface-information?terse=&interface-name=ge-0/0/1
method
method parameters

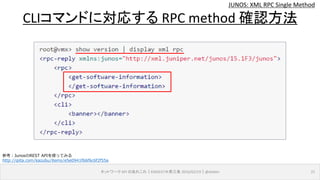

CLIコマンドに対応する RPC method 確認方法

• 1. 設定投入：POST load-configuration
• 設定内容は BODY に CLI 出力と同様のフォーマットで指定。
• Candidate Config に保存される
• 2. 設定適用：POST commit-configuration

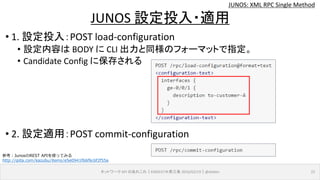

JUNOS 設定投入・適用

REST (like) API のタイプ

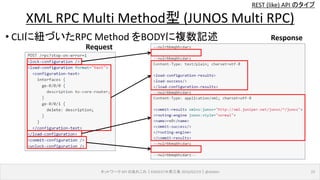

• CLIに紐づいたRPC Method をBODYに複数記述
XML RPC Multi Method型 (JUNOS Multi RPC)
Request
Response

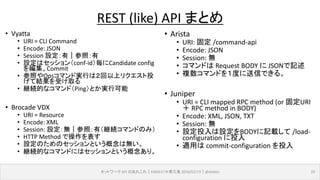

REST (like) API まとめ
• Vyatta
• URI = CLI Command
• Encode: JSON
• Session 設定：有｜参照：有
• 設定はセッション（conf-id）毎にCandidate config
を編集、Commit
• 参照やOpsコマンド実行は２回以上リクエスト投
げて結果を受け取る
• 継続的なコマンド（Ping）とか実行可能
• Brocade VDX
• URI = Resource
• Encode: XML
• Session: 設定：無｜参照：有（継続コマンドのみ）
• HTTP Method で操作を表す
• 設定のためのセッションという概念は無い。
• 継続的なコマンドにはセッションという概念あり。
• Arista
• URI: 固定 /command-api
• Encode: JSON
• Session: 無
• コマンドは Request BODY に JSONで記述
• 複数コマンドを１度に送信できる。
• Juniper
• URI = CLI mapped RPC method (or 固定URI
＋ RPC method in BODY)
• Encode: XML, JSON, TXT
• Session: 無
• 設定投入は設定をBODYに記載して /load-
configuration に投入
• 適用は commit-configuration を投入

Appendix

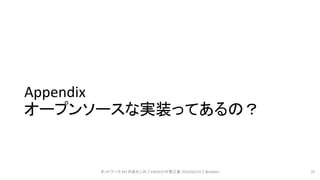

オープンソースな実装ってあるの？

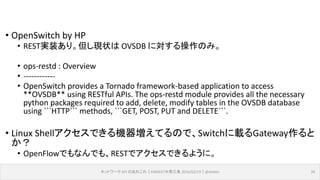

• OpenSwitch by HP
• REST実装あり。但し現状は OVSDB に対する操作のみ。
• ops-restd : Overview
• ------------
• OpenSwitch provides a Tornado framework-based application to access
**OVSDB** using RESTful APIs. The ops-restd module provides all the necessary
python packages required to add, delete, modify tables in the OVSDB database
using ```HTTP``` methods, ```GET, POST, PUT and DELETE```.
• Linux Shellアクセスできる機器増えてるので、Switchに載るGateway作ると
か？
• OpenFlowでもなんでも、RESTでアクセスできるように。

Appendix

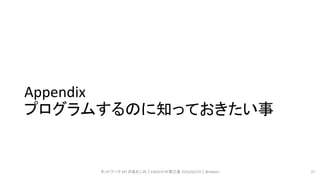

プログラムするのに知っておきたい事

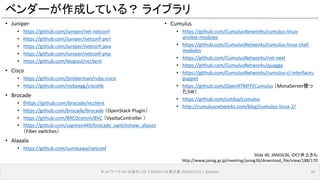

ベンダーが作成している？ライブラリ
• Juniper
• https://github.com/Juniper/net-netconf
• https://github.com/Juniper/netconf-perl
• https://github.com/Juniper/netconf-java
• https://github.com/Juniper/netconf-php
• https://github.com/leopoul/ncclient
• Cisco
• https://github.com/jtimberman/ruby-cisco
• https://github.com/nickpegg/ciscolib
• Brocade
• [https://github.com/brocade/ncclient
• https://github.com/brocade/brocade （OpenStack Plugin）
• https://github.com/BRCDcomm/BVC （VyattaController ）
• https://github.com/zapman449/brocade_switchshow_aliases
（Fiber switches）
• Alaxala
• https://github.com/sumikawa/netconf
• Cumulus
• https://github.com/CumulusNetworks/cumulus-linux-
ansible-modules
• https://github.com/CumulusNetworks/cumulus-linux-chef-
modules
• https://github.com/CumulusNetworks/net-next
• https://github.com/CumulusNetworks/quagga
• https://github.com/CumulusNetworks/cumulus-cl-interfaces-
puppet
• https://github.com/OpenRTMFP/Cumulus （MonaServer使っ
たSW）
• https://github.com/cotdsa/cumulus
• http://cumulusnetworks.com/blog/cumulus-linux-2/
Slide 40, JANOG36, IDCF井上さん
http://www.janog.gr.jp/meeting/janog36/download_file/view/188/170

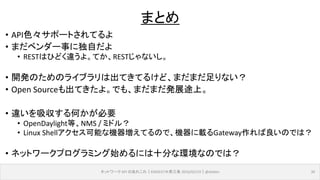

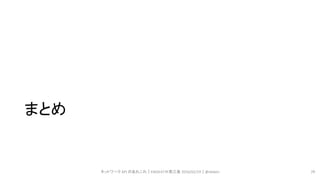

まとめ

• API色々サポートされてるよ
• まだベンダー事に独自だよ
• RESTはひどく違うよ。てか、RESTじゃないし。
• 開発のためのライブラリは出てきてるけど、まだまだ足りない？
• Open Sourceも出てきたよ。でも、まだまだ発展途上。
• 違いを吸収する何かが必要
• OpenDaylight等、NMS / ミドル？
• Linux Shellアクセス可能な機器増えてるので、機器に載るGateway作れば良いのでは？
• ネットワークプログラミング始めるには十分な環境なのでは？
まとめ

ディスカッション
（皆さんに聞いてみたいコト）

ちょっとアンケート（あなたの気持ちは？）
1. システム開発は外注するよ
• Do you really want to Program, Write Code?
• NMSはSIerが作ってくれるから。
• お金と時間ある人はこちらで。
2. ミドルウェア経由で作るよ
• どうせ機器間の違いを吸収するミドルウェア必
要なんじゃない？（ODLとか）
• ミドル作る人が頑張ればAPIの種類はどうでも
良い？あれば良い。
• ほんとにODLとか使いたい？やりたい事のわり
に複雑じゃない？
3. ライブラリ使ってやります。
• 開発はしたいけど、機器毎にライブラリ用意して
もらったらAPIは気にしなくてOK？
• Python, Ruby, Go?
• ライブラリは誰が作るんだっけ？
4. API直接使いたい！
• システム小さいし。
• APIが必要：既存監視システム、NMSなどに統合
したいから。

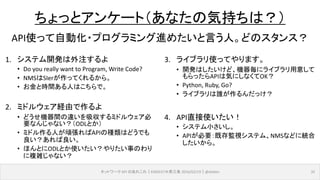

API使って自動化・プログラミング進めたいと言う人。どのスタンス？
