Este documento apresenta definições e exemplos de vários diagramas usados na análise e projeto de sistemas, incluindo diagramas de fluxo de dados, caso de uso, classe, pacotes, interação e estado. O objetivo é fornecer uma visão geral desses diagramas e como eles podem ser usados para modelar sistemas.
![Exemplo:
Diagrama de Classes
É uma estrutura lógica estática em uma superfície de duas dimensões
mostrando uma coleção de elementos declarativos de modelo, como classes, tipos e
seus respectivos conteúdos e relações. [Furlan, 1998]
O diagrama de classes representa a estrutura do sistema, recorrendo ao
conceito de classe e suas relações. O modelo de classes resulta de um processo de
abstração onde são identificados os objetos relevantes do sistema em estudo. Um
objeto é uma ocorrência que tem interesse para o sistema em estudo e que se
pretende descrever no seu ambiente, contendo identidade e comportamento. O
comportamento de um objeto define o modo como ele age e reage a estímulos
externos e a identidade de um objeto é um atributo que o distingue de todos os
demais, sendo preservada quando o seu estado muda. Um objeto não é mais do
que uma instância da classe.
Os objetos de modelação contemplados por este diagrama são:
Classe: é a representação de um conjunto de objetos que partilham os mesmos
atributos e comportamentos;
Relação: representa a ligação entre classes.
Objetivo dos diagramas de classes:](https://image.slidesharecdn.com/trabalhodeanliseeprojeto2-130307093709-phpapp01/85/Trabalho-de-analise-e-projeto-2-7-320.jpg)
Trabalho de análise e projeto 2
- 1. COLÉGIO ESTADUAL ANDRÉ SEUGLING ENSINO FUNDAMENTAL MÉDIO E PROFISSIONAL CURSO TÉCNICO EM INFORMÁTICA MEIRE DOS SANTOS AGUIAR DIAGRAMAS DA ANÁLISE DE PROJETO CORNÉLIO PROCÓPIO 2012

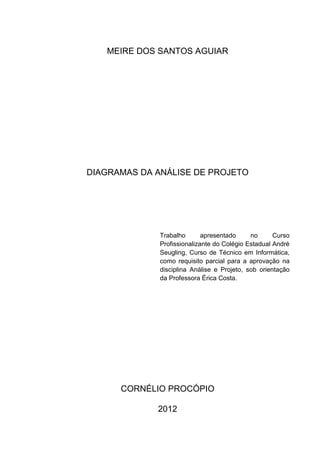

- 2. MEIRE DOS SANTOS AGUIAR DIAGRAMAS DA ANÁLISE DE PROJETO Trabalho apresentado no Curso Profissionalizante do Colégio Estadual André Seugling, Curso de Técnico em Informática, como requisito parcial para a aprovação na disciplina Análise e Projeto, sob orientação da Professora Érica Costa. CORNÉLIO PROCÓPIO 2012

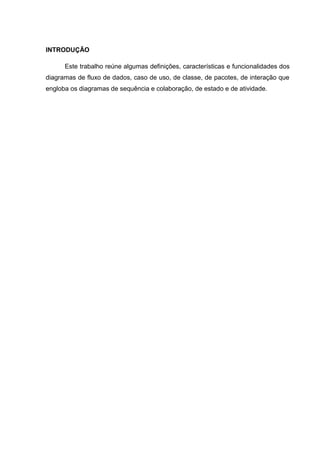

- 3. INTRODUÇÃO Este trabalho reúne algumas definições, características e funcionalidades dos diagramas de fluxo de dados, caso de uso, de classe, de pacotes, de interação que engloba os diagramas de sequência e colaboração, de estado e de atividade.

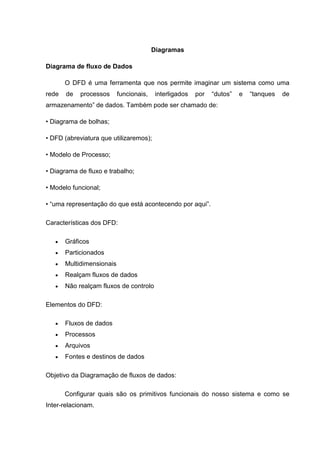

- 4. Diagramas Diagrama de fluxo de Dados O DFD é uma ferramenta que nos permite imaginar um sistema como uma rede de processos funcionais, interligados por “dutos” e “tanques de armazenamento” de dados. Também pode ser chamado de: • Diagrama de bolhas; • DFD (abreviatura que utilizaremos); • Modelo de Processo; • Diagrama de fluxo e trabalho; • Modelo funcional; • “uma representação do que está acontecendo por aqui”. Características dos DFD: Gráficos Particionados Multidimensionais Realçam fluxos de dados Não realçam fluxos de controlo Elementos do DFD: Fluxos de dados Processos Arquivos Fontes e destinos de dados Objetivo da Diagramação de fluxos de dados: Configurar quais são os primitivos funcionais do nosso sistema e como se Inter-relacionam.

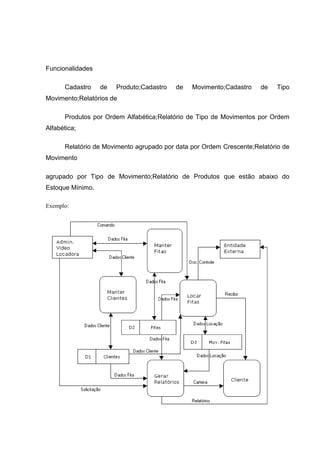

- 5. Funcionalidades Cadastro de Produto;Cadastro de Movimento;Cadastro de Tipo Movimento;Relatórios de Produtos por Ordem Alfabética;Relatório de Tipo de Movimentos por Ordem Alfabética; Relatório de Movimento agrupado por data por Ordem Crescente;Relatório de Movimento agrupado por Tipo de Movimento;Relatório de Produtos que estão abaixo do Estoque Mínimo. Exemplo:

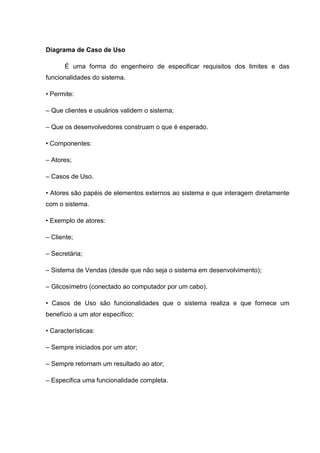

- 6. Diagrama de Caso de Uso É uma forma do engenheiro de especificar requisitos dos limites e das funcionalidades do sistema. • Permite: – Que clientes e usuários validem o sistema; – Que os desenvolvedores construam o que é esperado. • Componentes: – Atores; – Casos de Uso. • Atores são papéis de elementos externos ao sistema e que interagem diretamente com o sistema. • Exemplo de atores: – Cliente; – Secretária; – Sistema de Vendas (desde que não seja o sistema em desenvolvimento); – Glicosímetro (conectado ao computador por um cabo). • Casos de Uso são funcionalidades que o sistema realiza e que fornece um benefício a um ator específico; • Características: – Sempre iniciados por um ator; – Sempre retornam um resultado ao ator; – Especifica uma funcionalidade completa.

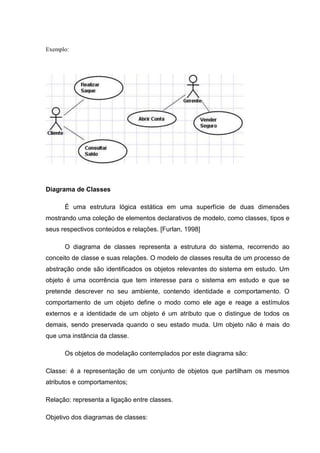

- 7. Exemplo: Diagrama de Classes É uma estrutura lógica estática em uma superfície de duas dimensões mostrando uma coleção de elementos declarativos de modelo, como classes, tipos e seus respectivos conteúdos e relações. [Furlan, 1998] O diagrama de classes representa a estrutura do sistema, recorrendo ao conceito de classe e suas relações. O modelo de classes resulta de um processo de abstração onde são identificados os objetos relevantes do sistema em estudo. Um objeto é uma ocorrência que tem interesse para o sistema em estudo e que se pretende descrever no seu ambiente, contendo identidade e comportamento. O comportamento de um objeto define o modo como ele age e reage a estímulos externos e a identidade de um objeto é um atributo que o distingue de todos os demais, sendo preservada quando o seu estado muda. Um objeto não é mais do que uma instância da classe. Os objetos de modelação contemplados por este diagrama são: Classe: é a representação de um conjunto de objetos que partilham os mesmos atributos e comportamentos; Relação: representa a ligação entre classes. Objetivo dos diagramas de classes:

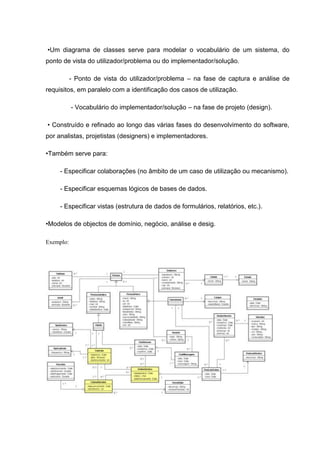

- 8. •Um diagrama de classes serve para modelar o vocabulário de um sistema, do ponto de vista do utilizador/problema ou do implementador/solução. - Ponto de vista do utilizador/problema – na fase de captura e análise de requisitos, em paralelo com a identificação dos casos de utilização. - Vocabulário do implementador/solução – na fase de projeto (design). • Construído e refinado ao longo das várias fases do desenvolvimento do software, por analistas, projetistas (designers) e implementadores. •Também serve para: - Especificar colaborações (no âmbito de um caso de utilização ou mecanismo). - Especificar esquemas lógicos de bases de dados. - Especificar vistas (estrutura de dados de formulários, relatórios, etc.). •Modelos de objectos de domínio, negócio, análise e desig. Exemplo:

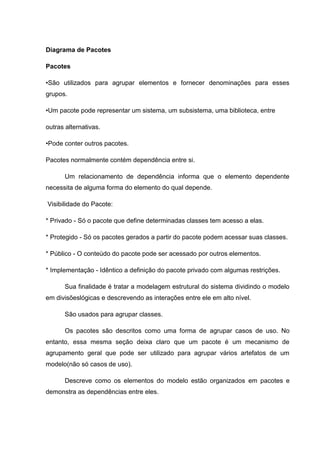

- 9. Diagrama de Pacotes Pacotes •São utilizados para agrupar elementos e fornecer denominações para esses grupos. •Um pacote pode representar um sistema, um subsistema, uma biblioteca, entre outras alternativas. •Pode conter outros pacotes. Pacotes normalmente contém dependência entre si. Um relacionamento de dependência informa que o elemento dependente necessita de alguma forma do elemento do qual depende. Visibilidade do Pacote: * Privado - Só o pacote que define determinadas classes tem acesso a elas. * Protegido - Só os pacotes gerados a partir do pacote podem acessar suas classes. * Público - O conteúdo do pacote pode ser acessado por outros elementos. * Implementação - Idêntico a definição do pacote privado com algumas restrições. Sua finalidade é tratar a modelagem estrutural do sistema dividindo o modelo em divisõeslógicas e descrevendo as interações entre ele em alto nível. São usados para agrupar classes. Os pacotes são descritos como uma forma de agrupar casos de uso. No entanto, essa mesma seção deixa claro que um pacote é um mecanismo de agrupamento geral que pode ser utilizado para agrupar vários artefatos de um modelo(não só casos de uso). Descreve como os elementos do modelo estão organizados em pacotes e demonstra as dependências entre eles.

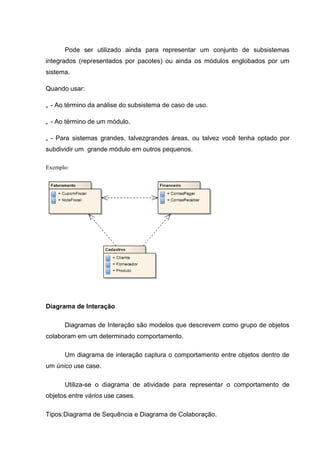

- 10. Pode ser utilizado ainda para representar um conjunto de subsistemas integrados (representados por pacotes) ou ainda os módulos englobados por um sistema. Quando usar: „ - Ao término da análise do subsistema de caso de uso. „ - Ao término de um módulo. „ - Para sistemas grandes, talvezgrandes áreas, ou talvez você tenha optado por subdividir um grande módulo em outros pequenos. Exemplo: Diagrama de Interação Diagramas de Interação são modelos que descrevem como grupo de objetos colaboram em um determinado comportamento. Um diagrama de interação captura o comportamento entre objetos dentro de um único use case. Utiliza-se o diagrama de atividade para representar o comportamento de objetos entre vários use cases. Tipos:Diagrama de Sequência e Diagrama de Colaboração.

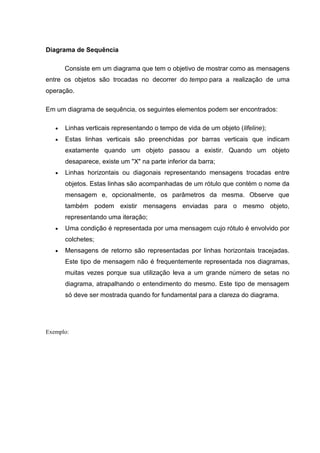

- 11. Diagrama de Sequência Consiste em um diagrama que tem o objetivo de mostrar como as mensagens entre os objetos são trocadas no decorrer do tempo para a realização de uma operação. Em um diagrama de sequência, os seguintes elementos podem ser encontrados: Linhas verticais representando o tempo de vida de um objeto (lifeline); Estas linhas verticais são preenchidas por barras verticais que indicam exatamente quando um objeto passou a existir. Quando um objeto desaparece, existe um "X" na parte inferior da barra; Linhas horizontais ou diagonais representando mensagens trocadas entre objetos. Estas linhas são acompanhadas de um rótulo que contém o nome da mensagem e, opcionalmente, os parâmetros da mesma. Observe que também podem existir mensagens enviadas para o mesmo objeto, representando uma iteração; Uma condição é representada por uma mensagem cujo rótulo é envolvido por colchetes; Mensagens de retorno são representadas por linhas horizontais tracejadas. Este tipo de mensagem não é frequentemente representada nos diagramas, muitas vezes porque sua utilização leva a um grande número de setas no diagrama, atrapalhando o entendimento do mesmo. Este tipo de mensagem só deve ser mostrada quando for fundamental para a clareza do diagrama. Exemplo:

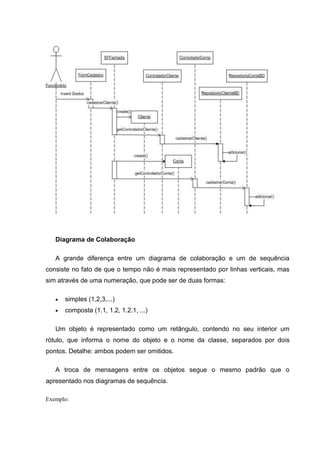

- 12. Diagrama de Colaboração A grande diferença entre um diagrama de colaboração e um de sequência consiste no fato de que o tempo não é mais representado por linhas verticais, mas sim através de uma numeração, que pode ser de duas formas: simples (1,2,3,...) composta (1.1, 1.2, 1.2.1, ...) Um objeto é representado como um retângulo, contendo no seu interior um rótulo, que informa o nome do objeto e o nome da classe, separados por dois pontos. Detalhe: ambos podem ser omitidos. A troca de mensagens entre os objetos segue o mesmo padrão que o apresentado nos diagramas de sequência. Exemplo:

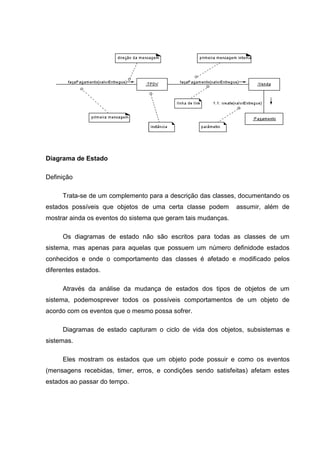

- 13. Diagrama de Estado Definição Trata-se de um complemento para a descrição das classes, documentando os estados possíveis que objetos de uma certa classe podem assumir, além de mostrar ainda os eventos do sistema que geram tais mudanças. Os diagramas de estado não são escritos para todas as classes de um sistema, mas apenas para aquelas que possuem um número definidode estados conhecidos e onde o comportamento das classes é afetado e modificado pelos diferentes estados. Através da análise da mudança de estados dos tipos de objetos de um sistema, podemosprever todos os possíveis comportamentos de um objeto de acordo com os eventos que o mesmo possa sofrer. Diagramas de estado capturam o ciclo de vida dos objetos, subsistemas e sistemas. Eles mostram os estados que um objeto pode possuir e como os eventos (mensagens recebidas, timer, erros, e condições sendo satisfeitas) afetam estes estados ao passar do tempo.

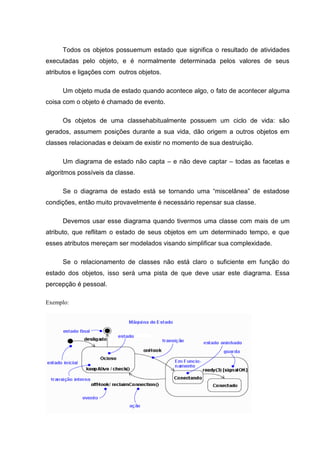

- 14. Todos os objetos possuemum estado que significa o resultado de atividades executadas pelo objeto, e é normalmente determinada pelos valores de seus atributos e ligações com outros objetos. Um objeto muda de estado quando acontece algo, o fato de acontecer alguma coisa com o objeto é chamado de evento. Os objetos de uma classehabitualmente possuem um ciclo de vida: são gerados, assumem posições durante a sua vida, dão origem a outros objetos em classes relacionadas e deixam de existir no momento de sua destruição. Um diagrama de estado não capta – e não deve captar – todas as facetas e algoritmos possíveis da classe. Se o diagrama de estado está se tornando uma “miscelânea” de estadose condições, então muito provavelmente é necessário repensar sua classe. Devemos usar esse diagrama quando tivermos uma classe com mais de um atributo, que reflitam o estado de seus objetos em um determinado tempo, e que esses atributos mereçam ser modelados visando simplificar sua complexidade. Se o relacionamento de classes não está claro o suficiente em função do estado dos objetos, isso será uma pista de que deve usar este diagrama. Essa percepção é pessoal. Exemplo:

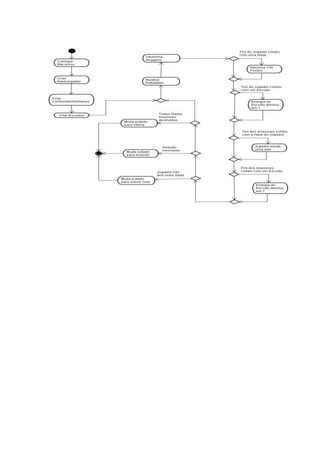

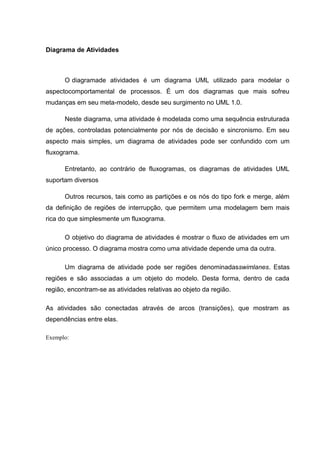

- 15. Diagrama de Atividades O diagramade atividades é um diagrama UML utilizado para modelar o aspectocomportamental de processos. É um dos diagramas que mais sofreu mudanças em seu meta-modelo, desde seu surgimento no UML 1.0. Neste diagrama, uma atividade é modelada como uma sequência estruturada de ações, controladas potencialmente por nós de decisão e sincronismo. Em seu aspecto mais simples, um diagrama de atividades pode ser confundido com um fluxograma. Entretanto, ao contrário de fluxogramas, os diagramas de atividades UML suportam diversos Outros recursos, tais como as partições e os nós do tipo fork e merge, além da definição de regiões de interrupção, que permitem uma modelagem bem mais rica do que simplesmente um fluxograma. O objetivo do diagrama de atividades é mostrar o fluxo de atividades em um único processo. O diagrama mostra como uma atividade depende uma da outra. Um diagrama de atividade pode ser regiões denominadasswimlanes. Estas regiões e são associadas a um objeto do modelo. Desta forma, dentro de cada região, encontram-se as atividades relativas ao objeto da região. As atividades são conectadas através de arcos (transições), que mostram as dependências entre elas. Exemplo:

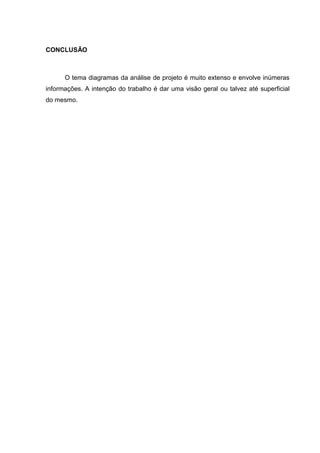

- 17. CONCLUSÃO O tema diagramas da análise de projeto é muito extenso e envolve inúmeras informações. A intenção do trabalho é dar uma visão geral ou talvez até superficial do mesmo.
