CaptaçãoCaptação
Apresentar conceitos e aspectos da captação de
água de abastecimento

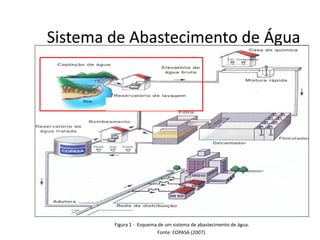

Sistema deSistema de AbastecimentoAbastecimento dede ÁguaÁgua
Figura 1 - Esquema de um sistema de abastecimento de água.
Fonte: COPASA (2007).
CaptaçãoCaptação

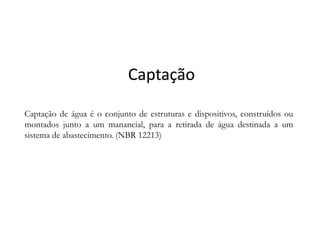

Captação de água é o conjunto de estruturas e dispositivos, construídos ou
montados junto a um manancial, para a retirada de água destinada a ummontados junto a um manancial, para a retirada de água destinada a um
sistema de abastecimento. (NBR 12213)
Tipos de estudo a realizar
 Mapa geográfico;
 Estimativa da vazão mínima dos mananciais;
 Levantamento sanitário da bacia hidrográfica a montante

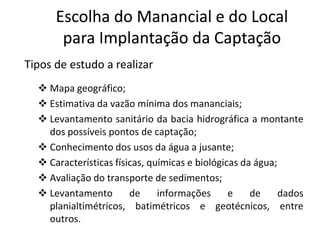

EscolhaEscolha dodo ManancialManancial e do Locale do Local
parapara ImplantaçãoImplantação dada CaptaçãoCaptação
 Levantamento sanitário da bacia hidrográfica a montante
dos possíveis pontos de captação;
 Conhecimento dos usos da água a jusante;
 Características físicas, químicas e biológicas da água;
 Avaliação do transporte de sedimentos;
 Levantamento de informações e de dados
planialtimétricos, batimétricos e geotécnicos, entre
outros.
Condições gerais a serem atendidas pelo local de
captação
 Garantir a vazão demandada e a vazão residual;
 Situar-se a montante de focos de poluição;
EscolhaEscolha dodo manancialmanancial e do local parae do local para
ImplantaçãoImplantação dada captaçãocaptação
 Situar-se a montante de focos de poluição;
 Situar-se em cota altimétrica superior à localidade a ser
abastecida;
 Situar-se em cota altimétrica que resulte menor desnível
geométrico em relação à localidade;
 Assegurar condições de fácil entrada da água em qualquer
época do ano;
 Resultar no mínimo de alteração do curso de água;
 Garantir entrada de água para o sistema de
abastecimento em quantidades suficientes à
requisitada (demanda) em qualquer época do ano
 Assegurar, tanto quanto possível, a melhor qualidade

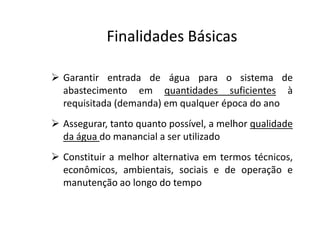

Finalidades BásicasFinalidades Básicas
 Assegurar, tanto quanto possível, a melhor qualidade
da água do manancial a ser utilizado
 Constituir a melhor alternativa em termos técnicos,
econômicos, ambientais, sociais e de operação e
manutenção ao longo do tempo

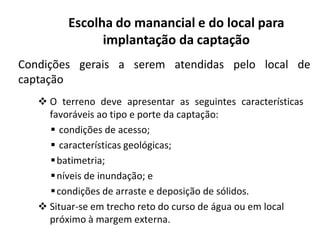

Condições gerais a serem atendidas pelo local de
captação
 O terreno deve apresentar as seguintes características
favoráveis ao tipo e porte da captação:
Escolha do manancial e do local para
implantação da captação
favoráveis ao tipo e porte da captação:
 condições de acesso;
 características geológicas;
batimetria;
níveis de inundação; e
condições de arraste e deposição de sólidos.
 Situar-se em trecho reto do curso de água ou em local
próximo à margem externa.

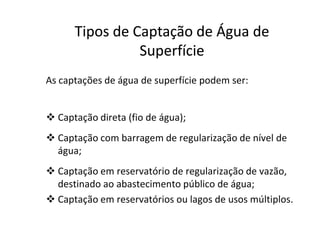

As captações de água de superfície podem ser:
 Captação direta (fio de água);
TiposTipos dede CaptaçãoCaptação dede ÁguaÁgua dede
SuperfícieSuperfície
 Captação direta (fio de água);
 Captação com barragem de regularização de nível de
água;
 Captação em reservatório de regularização de vazão,
destinado ao abastecimento público de água;
 Captação em reservatórios ou lagos de usos múltiplos.

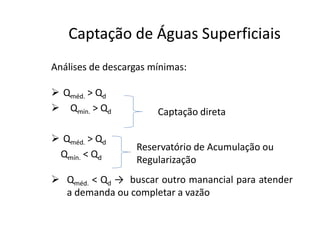

Análises de descargas mínimas:
 Qméd. > Qd
 Qmín. > Qd
Captação de Águas SuperficiaisCaptação de Águas Superficiais
Captação direta
 Qméd. > Qd
Qmín. < Qd
 Qméd. < Qd → buscar outro manancial para atender
a demanda ou completar a vazão
Reservatório de Acumulação ou
Regularização
Os dispositivos que podem estar presentes numa captação
de água de superfície são:
Tomada de água;
DispositivosDispositivos constituintesconstituintes dasdas captaçõescaptações
Tomada de água;
Barragem de nível ou soleira;
Reservatório de regularização de vazão;
Grades e telas;
Desarenador.

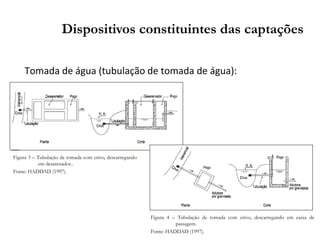

Tomada de água (tubulação de tomada de água):
Dispositivos constituintes das captações
Figura 3 – Tubulação de tomada com crivo, descarregando
em desarenador..
Fonte: HADDAD (1997).
Figura 4 – Tubulação de tomada com crivo, descarregando em caixa de
passagem.
Fonte: HADDAD (1997).
Tomada de água (tubulação de tomada de água):
Dispositivos constituintes das captações
Figura 5 – Tubulação de tomada com crivo, descarregando em
poço de sucção.
Fonte: OLIVEIRA (s.d.)
Figura 6 – Tubulação de tomada com crivo ligada diretamente à
sucção de bomba.
Fonte: DACACH (1975).
Tomada de água (tubulação de tomada de água):
Dispositivos constituintes das captações

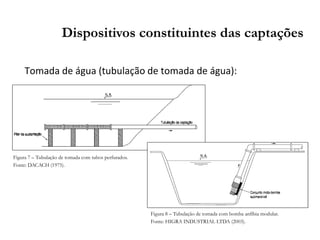

Figura 7 – Tubulação de tomada com tubos perfurados.
Fonte: DACACH (1975).
Figura 8 – Tubulação de tomada com bomba anfíbia modular.
Fonte: HIGRA INDUSTRIAL LTDA (2003).
Tomada de água (caixa de tomada de água):
Dispositivos constituintes das captações
Figura 9 – Caixa de tomada de água em captação a fio de água.
Fonte: HADDAD(1997).

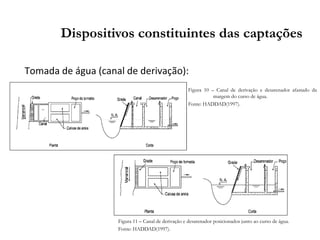

Tomada de água (canal de derivação):
Dispositivos constituintes das captações
Figura 10 – Canal de derivação e desarenador afastado da
margem do curso de água.
Fonte: HADDAD(1997).
Figura 11 – Canal de derivação e desarenador posicionados junto ao curso de água.
Fonte: HADDAD(1997).

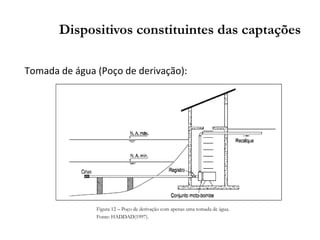

Tomada de água (Poço de derivação):
Dispositivos constituintes das captações
Figura 12 – Poço de derivação com apenas uma tomada de água.
Fonte: HADDAD(1997).
Tomada de água (Captação flutuante):
Dispositivos constituintes das captações

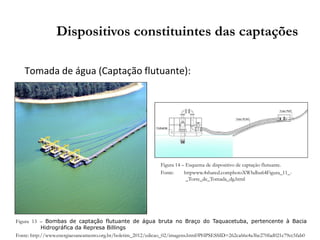

Figura 13 – Bombas de captação flutuante de água bruta no Braço do Taquacetuba, pertencente à Bacia
Hidrográfica da Represa Billings
Fonte: http://www.energiaesaneamento.org.br/boletim_2012/edicao_02/imagens.html?PHPSESSID=262ca66e4a3be270fad021c79cc5fab0
Figura 14 – Esquema de dispositivo de captação flutuante.
Fonte: httpwww.4shared.comphotoXWhdbu64Figura_11_-
_Torre_de_Tomada_dg.html
Tomada de água (Torre de tomada):
Dispositivos constituintes das captações

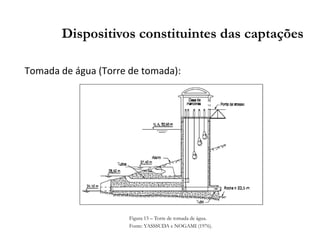

Figura 15 – Torre de tomada de água.
Fonte: YASSSUDA e NOGAMI (1976).
Dispositivos constituintes das captações

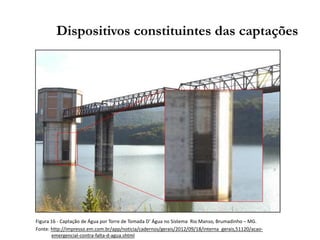

Figura 16 - Captação de Água por Torre de Tomada D’ Água no Sistema Rio Manso, Brumadinho – MG.
Fonte: http://impresso.em.com.br/app/noticia/cadernos/gerais/2012/09/18/interna_gerais,51120/acao-
emergencial-contra-falta-d-agua.shtml

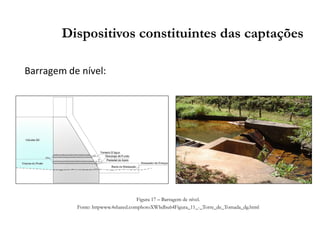

Barragem de nível:
Dispositivos constituintes das captações
Figura 17 – Barragem de nível.
Fonte: httpwww.4shared.comphotoXWhdbu64Figura_11_-_Torre_de_Tomada_dg.html
Reservatório de regularização
Dispositivos constituintes das captações

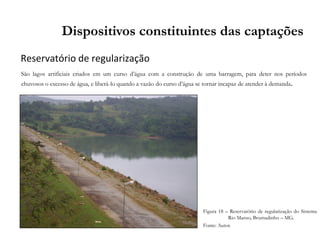

São lagos artificiais criados em um curso d’água com a construção de uma barragem, para deter nos períodos
chuvosos o excesso de água, e liberá-lo quando a vazão do curso d’água se tornar incapaz de atender à demanda.
Figura 18 – Reservatório de regularização do Sistema
Rio Manso, Brumadinho – MG.
Fonte: Autor.
 É importante considerar as variações da qualidade
da água em função da profundidade e as oscilações
de nível
Reservatórios de acumulação ou de
regularização
- Aparecimento de algas, principalmente nas
camadas superiores
- Matéria orgânica em decomposição
- Ferro e Manganês (do fundo do lago)

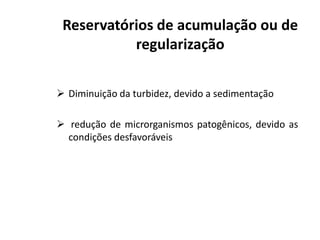

 Diminuição da turbidez, devido a sedimentação
 redução de microrganismos patogênicos, devido as
Reservatórios de acumulação ou de
regularização
 redução de microrganismos patogênicos, devido as
condições desfavoráveis

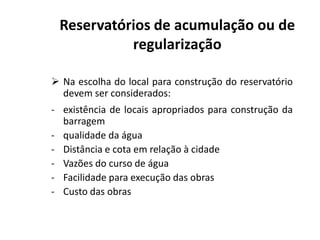

 Na escolha do local para construção do reservatório
devem ser considerados:
- existência de locais apropriados para construção da
barragem
Reservatórios de acumulação ou de
regularização
barragem
- qualidade da água
- Distância e cota em relação à cidade
- Vazões do curso de água
- Facilidade para execução das obras
- Custo das obras

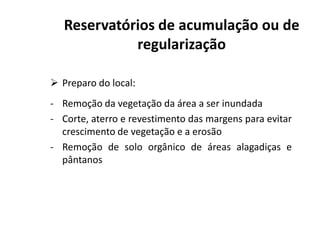

 Preparo do local:
- Remoção da vegetação da área a ser inundada
- Corte, aterro e revestimento das margens para evitar
Reservatórios de acumulação ou de
regularização
- Corte, aterro e revestimento das margens para evitar
crescimento de vegetação e a erosão
- Remoção de solo orgânico de áreas alagadiças e
pântanos

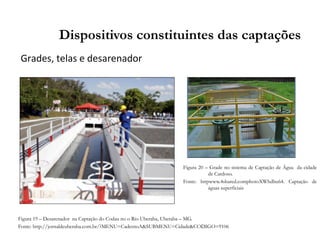

Grades, telas e desarenador
Dispositivos constituintes das captações
Figura 19 – Desarenador na Captação do Codau no o Rio Uberaba, Uberaba – MG.
Fonte: http://jornaldeuberaba.com.br/?MENU=CadernoA&SUBMENU=Cidade&CODIGO=9106
Figura 20 – Grade no sistema de Captação de Água da cidade
de Cardoso.
Fonte: httpwww.4shared.comphotoXWhdbu64. Captação de
águas superficiais

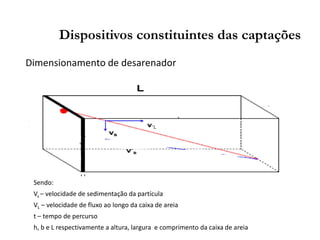

Dimensionamento de desarenador
Dispositivos constituintes das captações
L
Sendo:
Vs – velocidade de sedimentação da partícula
VL – velocidade de fluxo ao longo da caixa de areia
t – tempo de percurso
h, b e L respectivamente a altura, largura e comprimento da caixa de areia
Captação de Águas Subterrâneas

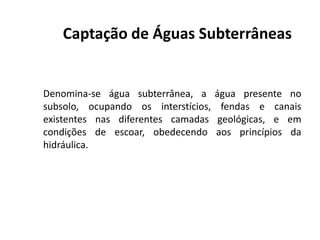

Denomina-se água subterrânea, a água presente no
subsolo, ocupando os interstícios, fendas e canais
existentes nas diferentes camadas geológicas, e emexistentes nas diferentes camadas geológicas, e em
condições de escoar, obedecendo aos princípios da
hidráulica.

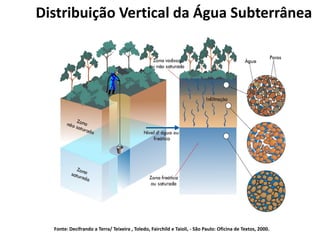

Distribuição Vertical da Água Subterrânea
Fonte: Decifrando a Terra/ Teixeira , Toledo, Fairchild e Taioli, - São Paulo: Oficina de Textos, 2000.

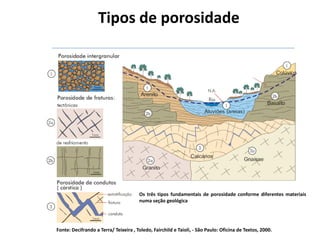

Tipos de porosidade
Os três tipos fundamentais de porosidade conforme diferentes materiais
numa seção geológica
Fonte: Decifrando a Terra/ Teixeira , Toledo, Fairchild e Taioli, - São Paulo: Oficina de Textos, 2000.
Aquíferos: reservatórios de água
subterrânea

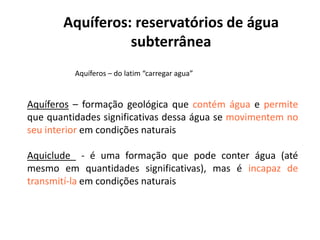

Aquíferos – do latim “carregar agua”
Aquíferos – formação geológica que contém água e permite
que quantidades significativas dessa água se movimentem noque quantidades significativas dessa água se movimentem no
seu interior em condições naturais
Aquiclude - é uma formação que pode conter água (até
mesmo em quantidades significativas), mas é incapaz de
transmití-la em condições naturais
Aquíferos: reservatórios de água
subterrânea
Aquifugo – é uma formação impermeável que nem armazena
nem transmite água (não possui poros interconectados)
Aquitarde – é a unidade geológica menos permeável numa
determinada sequência estratigráfica

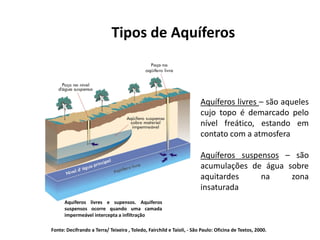

Tipos de Aquíferos
Aquíferos livres – são aqueles
cujo topo é demarcado pelo
nível freático, estando emnível freático, estando em
contato com a atmosfera
Aquíferos suspensos – são
acumulações de água sobre
aquitardes na zona
insaturada
Aquíferos livres e supensos. Aquiferos
suspensos ocorre quando uma camada
impermeável intercepta a infiltração
Fonte: Decifrando a Terra/ Teixeira , Toledo, Fairchild e Taioli, - São Paulo: Oficina de Textos, 2000.
Tipos de Aquíferos

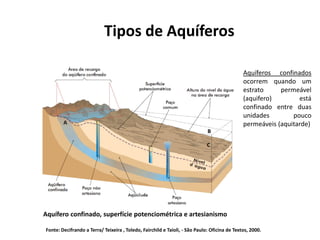

Aquíferos confinados
ocorrem quando um
estrato permeável
(aquifero) está
confinado entre duas
unidades pouco
permeáveis (aquitarde)permeáveis (aquitarde)
Fonte: Decifrando a Terra/ Teixeira , Toledo, Fairchild e Taioli, - São Paulo: Oficina de Textos, 2000.
Aquífero confinado, superfície potenciométrica e artesianismo

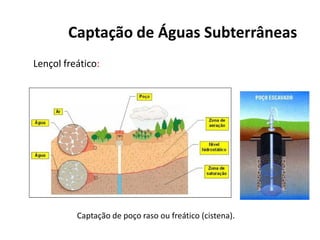

Lençol freático:
Captação de Águas Subterrâneas
Captação de poço raso ou freático (cistena).

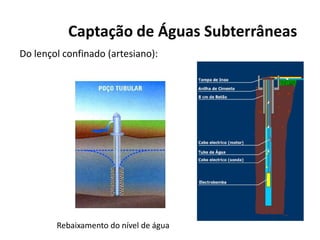

Do lençol confinado (artesiano):
Captação de Águas Subterrâneas
Rebaixamento do nível de água
Proteção de Mananciais
Proteção de Mananciais
Declaração Universal dos Direitos da Água, promulgada pela ONU
em 1992, em seu artigo 3°:
“Os mecanismos naturais de transformação da água bruta“Os mecanismos naturais de transformação da água bruta
em água potável são lentos, frágeis e muito limitados. Assim
sendo a água deve ser manipulada com racionalidade,
precaução e parcimônia.”
Proteção de Mananciais
• Poluição causada pelas atividades humanas
O manancial é a primeira e fundamental garantia da
quantidade e da qualidade em um serviço de abastecimento
de água.
• Poluição causada pelas atividades humanas
(principalmente esgotos sanitários)
• Uso e ocupação do solo
• Tratamento mais avançado
• Desmatamento
Saneamento - captação
Saneamento - captação
43

Mais conteúdo relacionado

Mais procurados (20)

PDF
Aula 8 drenagem urbana
Jose Luis Prado Sánchez

PDF
Exercicios e respostas
Lucas Pereira Leão

PDF
Aula 2 exercício od tratamento de águas residuárias
Giovanna Ortiz

PDF
Exercício dimensionamento de lagoa facultativa (1)
Giovanna Ortiz

PDF
Aula Hidrologia - Método Racional
Lucas Sant'ana

PDF
Aula 6 lagoas de estabilização e lagoas facultativas
Giovanna Ortiz

PPT
Aula 11 qualidade de água
Suely Machado

PDF
Nbr 12216 92 projeto de estação de tratamento de água para
Jacqueline Schultz

PDF
Estudo de concepção de sistema de abastecimento de água
luancaio_aguas

PDF
Aula 2
Giovanna Ortiz

PDF
Pluviometria
Ronaldo Conceição

PDF
Taa 7
Giovanna Ortiz

PDF
Medidas de Vazão Através de Vertedores
Danilo Max

PDF
Taa 6
Giovanna Ortiz

PDF
Nbr 12214 nb 590 projeto de sistema de bombeamento de agua para abastecimen...
Laise Bastos

PDF
Barragens e Reservatórios
Ozi Carvalho

PDF
Apostila de Hidrologia (Profa. Ticiana Studart) - Capítulo 8: Escoamento Supe...
Danilo Max

PDF
Aula 14 tratamentos biológicos - 27.10
Nelson Virgilio Carvalho Filho

PDF
Microdrenagem.pdf
ReginaldoLopes42

Aula 8 drenagem urbana
Jose Luis Prado Sánchez

Exercicios e respostas
Lucas Pereira Leão

Aula 2 exercício od tratamento de águas residuárias
Giovanna Ortiz

Exercício dimensionamento de lagoa facultativa (1)
Giovanna Ortiz

Aula Hidrologia - Método Racional
Lucas Sant'ana

Aula 6 lagoas de estabilização e lagoas facultativas
Giovanna Ortiz

Aula 11 qualidade de água
Suely Machado

Nbr 12216 92 projeto de estação de tratamento de água para
Jacqueline Schultz

Estudo de concepção de sistema de abastecimento de água
luancaio_aguas

Pluviometria
Ronaldo Conceição

Medidas de Vazão Através de Vertedores
Danilo Max

Nbr 12214 nb 590 projeto de sistema de bombeamento de agua para abastecimen...
Laise Bastos

Barragens e Reservatórios
Ozi Carvalho

Apostila de Hidrologia (Profa. Ticiana Studart) - Capítulo 8: Escoamento Supe...
Danilo Max

Aula 14 tratamentos biológicos - 27.10
Nelson Virgilio Carvalho Filho

Microdrenagem.pdf
ReginaldoLopes42


Destaque (20)

PDF
Introdução Águas Subterrâneas - Parte I
LCGRH UFC

PDF
Abastecimento de água
Manu Guimarães

PDF
Estac3a7c3b5es elevatc3b3rias
Wesley Alvarenga

PPTX
Instalações hidraulicas
Nathan Lopes

PDF
Aula03 concepção
Bruno Victor Cavalcante

PPT
Águas Subterrâneas
Carlos Gomes

PDF
Resolvendo a falta de água: normas para captação de água de chuva e reuso de...
greenhausbr

PDF
Uberaba em Dados - 7/7 - Uberaba, Cidade Tecnológica
Prefeitura Municipal de Uberaba

PPT
recursos hídricos, geografia
Nilton Goulart

DOC
POÇOS
Bruno Silva

PPTX
Captação de água de chuva
Tiago Malta

PDF
Uberaba em Dados - 4/7 - Informações Econômicas
Prefeitura Municipal de Uberaba

PDF
Uberaba em Dados - 2/7 - Infraestrutura
Prefeitura Municipal de Uberaba

PDF
Panorama qualidade aguas_superficiais_br_2012
Samanta Tolentino

PDF
Cap6 adutoras
dcaldeira

PDF
RESISTENCIA DOS MATERIAIS PARA ENTENDER E GOSTAR (COMPLETO)
Uniceuma

PPT
Desarenadores convencionales en microcentrales hidroeléctricas
mariocastellon

PDF
Uberaba em Dados - 1/7 - Caracterização do Município
Prefeitura Municipal de Uberaba

PDF
Aguas Subterraneas
Limnos Ufsc

PPTX
HIDROGEOGRAFIA E HIDROLOGIA
Patrícia Éderson Dias

Introdução Águas Subterrâneas - Parte I
LCGRH UFC

Abastecimento de água
Manu Guimarães

Estac3a7c3b5es elevatc3b3rias
Wesley Alvarenga

Instalações hidraulicas
Nathan Lopes

Aula03 concepção
Bruno Victor Cavalcante

Águas Subterrâneas
Carlos Gomes

Resolvendo a falta de água: normas para captação de água de chuva e reuso de...
greenhausbr

Uberaba em Dados - 7/7 - Uberaba, Cidade Tecnológica
Prefeitura Municipal de Uberaba

recursos hídricos, geografia
Nilton Goulart

POÇOS
Bruno Silva

Captação de água de chuva
Tiago Malta

Uberaba em Dados - 4/7 - Informações Econômicas
Prefeitura Municipal de Uberaba

Uberaba em Dados - 2/7 - Infraestrutura
Prefeitura Municipal de Uberaba

Panorama qualidade aguas_superficiais_br_2012
Samanta Tolentino

Cap6 adutoras
dcaldeira

RESISTENCIA DOS MATERIAIS PARA ENTENDER E GOSTAR (COMPLETO)
Uniceuma

Desarenadores convencionales en microcentrales hidroeléctricas
mariocastellon

Uberaba em Dados - 1/7 - Caracterização do Município
Prefeitura Municipal de Uberaba

Aguas Subterraneas
Limnos Ufsc

HIDROGEOGRAFIA E HIDROLOGIA
Patrícia Éderson Dias

Anúncio

Semelhante a Saneamento - captação (20)

PDF
abastecimento de água @revisa.engenheiro - nov.2024.pdf
FernandaSouza39203

PPTX
Tema II.pptx
rafaelzangado2

PDF
Cap_5_-_Captação_e_Tomada_de_Água_-_SPAA-faad8624507c4e89bb55f5ef609f11fb.pdf
TalesCosta11

PPTX
Aula_4_Mananciais sobre Captação de água.pptx
CamilaCamposGomezFam

PPT
Inspeção sanitária módulo II - Maio 2013
Secretaria de Estado de Saúde de Minas Gerais (SES-MG)

PDF
Apostila compesa
Sobe Maria Moura

PDF
Basico - Abastecimento - Humano - Saneamento ambiental
JuliaBlasius1

PDF
Taa 2
Giovanna Ortiz

PDF
Questões sobre água
Giovanna Ortiz

PDF
Reuso de água nas edificações
Patricia Dellalibera

PPT
Trabalho académico recurso hidricos portugueses
Mário Silva

PPT
Etas E Perguntas
guestb6e50c

PPTX
Infraesturas Urbanas I Curso de Urbanismo 12 de Abril .pptx
estronguealfredojoaq

DOC
Principais Etapas do Ciclo Urbano da Água
Alfredo Garcia

PPTX
Abastecimento de água Eberson.pptx
FernandoBonifcio3

DOCX
Abastecimento de água, tratamento e reuso de efluentes
gbruck53

PDF
Aproveitamento de água da chuva: para fins não potáveis
petambiental

PDF
Introdução a engenharia - aula 5 - recursos hidricos, barragens e sistemas de...
Rafael José Rorato

PPTX
Aula 2 Manejo De Bacias Hidrográficas Eng Ambiental.pptx
AndrisleyJoaquimDaSi

PDF
A Exploracao Desordenada dos Recursos Hídricos
Ministério Público de Santa Catarina

abastecimento de água @revisa.engenheiro - nov.2024.pdf
FernandaSouza39203

Tema II.pptx
rafaelzangado2

Cap_5_-_Captação_e_Tomada_de_Água_-_SPAA-faad8624507c4e89bb55f5ef609f11fb.pdf
TalesCosta11

Aula_4_Mananciais sobre Captação de água.pptx
CamilaCamposGomezFam

Inspeção sanitária módulo II - Maio 2013
Secretaria de Estado de Saúde de Minas Gerais (SES-MG)

Apostila compesa
Sobe Maria Moura

Basico - Abastecimento - Humano - Saneamento ambiental
JuliaBlasius1

Questões sobre água
Giovanna Ortiz

Reuso de água nas edificações
Patricia Dellalibera

Trabalho académico recurso hidricos portugueses
Mário Silva

Etas E Perguntas
guestb6e50c

Infraesturas Urbanas I Curso de Urbanismo 12 de Abril .pptx
estronguealfredojoaq

Principais Etapas do Ciclo Urbano da Água
Alfredo Garcia

Abastecimento de água Eberson.pptx
FernandoBonifcio3

Abastecimento de água, tratamento e reuso de efluentes
gbruck53

Aproveitamento de água da chuva: para fins não potáveis
petambiental

Introdução a engenharia - aula 5 - recursos hidricos, barragens e sistemas de...
Rafael José Rorato

Aula 2 Manejo De Bacias Hidrográficas Eng Ambiental.pptx
AndrisleyJoaquimDaSi

A Exploracao Desordenada dos Recursos Hídricos
Ministério Público de Santa Catarina

Anúncio

Último (20)

PDF
5 Planejamento de transporte princípios e práticas.pdf
dplus3261

PPTX
Apresentação_Plano - Copia.pptx planod e ação para segurnaça do trabalho
AdrianaVieira914070

PDF
livro de STIPKOVIC M. F. - Engrenagens.pdf
LucasAlvesGolembewsk

PDF
Capítulo V Densidade espectral de potências cont
ruyribeiro6

PDF
Treinamento - NR12.pptx.pdf atual 2025!!
xandinhosm1

PPT
PTT..Apresentação Comandos Elétricos.ppt
EngenheiroAmoedo

PDF
NBR16655-1 - arquivo para impressão - Sem tarja .pdf
AlbertoAngelo1

PPTX
AULA 01 - BOMBAS CENTRIFUGAS.........pptx
JairGaldino4

PDF
05. Guia de Boas Práticas - Requisitos Mínimos para Bloqueio de Equipamentos ...
LuizClaudioPinheiro1

PPTX
Gaspar Tavira biblioteca digital para escolaspúblicas e privadas como ferrame...
gaspartavira00

PDF
2.09.ET.Estruturas da Área da Qualidade.pdf
ClaudioEvangelistaSi

PPTX
Treinamento NR 30 Rev.pptx trabalho aquaviario
FlorianoSousa2

PPTX
Treinamento_Final_CIPA_apresnetação para segurnaça d trabalho
AdrianaVieira914070

PDF
5S Programa de Qualidade e PadronizaçãoTransparências.pdf
JOSEEDILBERTOSILVARE

PDF
A AGUA NO MUNDO DAS TINTAS - ESTUDO DA ENGENHARIA
jvdrab

PDF
Aula 02 - Banco de Dados - 07 04 2018.pdf
paula990345

PPTX
culturadesegurancadotrabalhograutec.pptx
MacielSilva50

PDF
GUIA DE IDENTIFICAÇÃO DE DOENÇAS DO TOMATEIRO.pdf
WeltonAgostinhoDias1

PDF
Trabalho Processo de fabricação Aeronautica
LuizFelipeBeckLand

PPTX
Treinamento - RISCOS EM QUADROS ELÉTRICOS.pptx
saudeocupacionalcruz

5 Planejamento de transporte princípios e práticas.pdf
dplus3261

Apresentação_Plano - Copia.pptx planod e ação para segurnaça do trabalho
AdrianaVieira914070

livro de STIPKOVIC M. F. - Engrenagens.pdf
LucasAlvesGolembewsk

Capítulo V Densidade espectral de potências cont
ruyribeiro6

Treinamento - NR12.pptx.pdf atual 2025!!
xandinhosm1

PTT..Apresentação Comandos Elétricos.ppt
EngenheiroAmoedo

NBR16655-1 - arquivo para impressão - Sem tarja .pdf
AlbertoAngelo1

AULA 01 - BOMBAS CENTRIFUGAS.........pptx
JairGaldino4

05. Guia de Boas Práticas - Requisitos Mínimos para Bloqueio de Equipamentos ...
LuizClaudioPinheiro1

Gaspar Tavira biblioteca digital para escolaspúblicas e privadas como ferrame...
gaspartavira00

2.09.ET.Estruturas da Área da Qualidade.pdf
ClaudioEvangelistaSi

Treinamento NR 30 Rev.pptx trabalho aquaviario
FlorianoSousa2

Treinamento_Final_CIPA_apresnetação para segurnaça d trabalho
AdrianaVieira914070

5S Programa de Qualidade e PadronizaçãoTransparências.pdf
JOSEEDILBERTOSILVARE

A AGUA NO MUNDO DAS TINTAS - ESTUDO DA ENGENHARIA
jvdrab

Aula 02 - Banco de Dados - 07 04 2018.pdf
paula990345

culturadesegurancadotrabalhograutec.pptx
MacielSilva50

GUIA DE IDENTIFICAÇÃO DE DOENÇAS DO TOMATEIRO.pdf
WeltonAgostinhoDias1

Trabalho Processo de fabricação Aeronautica
LuizFelipeBeckLand

Treinamento - RISCOS EM QUADROS ELÉTRICOS.pptx
saudeocupacionalcruz


Saneamento - captação

  • 2. Apresentar conceitos e aspectos da captação de água de abastecimento
  • 3. Sistema deSistema de AbastecimentoAbastecimento dede ÁguaÁgua Figura 1 - Esquema de um sistema de abastecimento de água. Fonte: COPASA (2007).
  • 4. CaptaçãoCaptação Captação de água é o conjunto de estruturas e dispositivos, construídos ou montados junto a um manancial, para a retirada de água destinada a ummontados junto a um manancial, para a retirada de água destinada a um sistema de abastecimento. (NBR 12213)
  • 5. Tipos de estudo a realizar  Mapa geográfico;  Estimativa da vazão mínima dos mananciais;  Levantamento sanitário da bacia hidrográfica a montante EscolhaEscolha dodo ManancialManancial e do Locale do Local parapara ImplantaçãoImplantação dada CaptaçãoCaptação  Levantamento sanitário da bacia hidrográfica a montante dos possíveis pontos de captação;  Conhecimento dos usos da água a jusante;  Características físicas, químicas e biológicas da água;  Avaliação do transporte de sedimentos;  Levantamento de informações e de dados planialtimétricos, batimétricos e geotécnicos, entre outros.
  • 6. Condições gerais a serem atendidas pelo local de captação  Garantir a vazão demandada e a vazão residual;  Situar-se a montante de focos de poluição; EscolhaEscolha dodo manancialmanancial e do local parae do local para ImplantaçãoImplantação dada captaçãocaptação  Situar-se a montante de focos de poluição;  Situar-se em cota altimétrica superior à localidade a ser abastecida;  Situar-se em cota altimétrica que resulte menor desnível geométrico em relação à localidade;  Assegurar condições de fácil entrada da água em qualquer época do ano;  Resultar no mínimo de alteração do curso de água;
  • 7.  Garantir entrada de água para o sistema de abastecimento em quantidades suficientes à requisitada (demanda) em qualquer época do ano  Assegurar, tanto quanto possível, a melhor qualidade Finalidades BásicasFinalidades Básicas  Assegurar, tanto quanto possível, a melhor qualidade da água do manancial a ser utilizado  Constituir a melhor alternativa em termos técnicos, econômicos, ambientais, sociais e de operação e manutenção ao longo do tempo
  • 8. Condições gerais a serem atendidas pelo local de captação  O terreno deve apresentar as seguintes características favoráveis ao tipo e porte da captação: Escolha do manancial e do local para implantação da captação favoráveis ao tipo e porte da captação:  condições de acesso;  características geológicas; batimetria; níveis de inundação; e condições de arraste e deposição de sólidos.  Situar-se em trecho reto do curso de água ou em local próximo à margem externa.
  • 9. As captações de água de superfície podem ser:  Captação direta (fio de água); TiposTipos dede CaptaçãoCaptação dede ÁguaÁgua dede SuperfícieSuperfície  Captação direta (fio de água);  Captação com barragem de regularização de nível de água;  Captação em reservatório de regularização de vazão, destinado ao abastecimento público de água;  Captação em reservatórios ou lagos de usos múltiplos.
  • 10. Análises de descargas mínimas:  Qméd. > Qd  Qmín. > Qd Captação de Águas SuperficiaisCaptação de Águas Superficiais Captação direta  Qméd. > Qd Qmín. < Qd  Qméd. < Qd → buscar outro manancial para atender a demanda ou completar a vazão Reservatório de Acumulação ou Regularização
  • 11. Os dispositivos que podem estar presentes numa captação de água de superfície são: Tomada de água; DispositivosDispositivos constituintesconstituintes dasdas captaçõescaptações Tomada de água; Barragem de nível ou soleira; Reservatório de regularização de vazão; Grades e telas; Desarenador.
  • 12. Tomada de água (tubulação de tomada de água): Dispositivos constituintes das captações Figura 3 – Tubulação de tomada com crivo, descarregando em desarenador.. Fonte: HADDAD (1997). Figura 4 – Tubulação de tomada com crivo, descarregando em caixa de passagem. Fonte: HADDAD (1997).
  • 13. Tomada de água (tubulação de tomada de água): Dispositivos constituintes das captações Figura 5 – Tubulação de tomada com crivo, descarregando em poço de sucção. Fonte: OLIVEIRA (s.d.) Figura 6 – Tubulação de tomada com crivo ligada diretamente à sucção de bomba. Fonte: DACACH (1975).
  • 14. Tomada de água (tubulação de tomada de água): Dispositivos constituintes das captações Figura 7 – Tubulação de tomada com tubos perfurados. Fonte: DACACH (1975). Figura 8 – Tubulação de tomada com bomba anfíbia modular. Fonte: HIGRA INDUSTRIAL LTDA (2003).
  • 15. Tomada de água (caixa de tomada de água): Dispositivos constituintes das captações Figura 9 – Caixa de tomada de água em captação a fio de água. Fonte: HADDAD(1997).
  • 16. Tomada de água (canal de derivação): Dispositivos constituintes das captações Figura 10 – Canal de derivação e desarenador afastado da margem do curso de água. Fonte: HADDAD(1997). Figura 11 – Canal de derivação e desarenador posicionados junto ao curso de água. Fonte: HADDAD(1997).
  • 17. Tomada de água (Poço de derivação): Dispositivos constituintes das captações Figura 12 – Poço de derivação com apenas uma tomada de água. Fonte: HADDAD(1997).
  • 18. Tomada de água (Captação flutuante): Dispositivos constituintes das captações Figura 13 – Bombas de captação flutuante de água bruta no Braço do Taquacetuba, pertencente à Bacia Hidrográfica da Represa Billings Fonte: http://www.energiaesaneamento.org.br/boletim_2012/edicao_02/imagens.html?PHPSESSID=262ca66e4a3be270fad021c79cc5fab0 Figura 14 – Esquema de dispositivo de captação flutuante. Fonte: httpwww.4shared.comphotoXWhdbu64Figura_11_- _Torre_de_Tomada_dg.html
  • 19. Tomada de água (Torre de tomada): Dispositivos constituintes das captações Figura 15 – Torre de tomada de água. Fonte: YASSSUDA e NOGAMI (1976).
  • 20. Dispositivos constituintes das captações Figura 16 - Captação de Água por Torre de Tomada D’ Água no Sistema Rio Manso, Brumadinho – MG. Fonte: http://impresso.em.com.br/app/noticia/cadernos/gerais/2012/09/18/interna_gerais,51120/acao- emergencial-contra-falta-d-agua.shtml
  • 21. Barragem de nível: Dispositivos constituintes das captações Figura 17 – Barragem de nível. Fonte: httpwww.4shared.comphotoXWhdbu64Figura_11_-_Torre_de_Tomada_dg.html
  • 22. Reservatório de regularização Dispositivos constituintes das captações São lagos artificiais criados em um curso d’água com a construção de uma barragem, para deter nos períodos chuvosos o excesso de água, e liberá-lo quando a vazão do curso d’água se tornar incapaz de atender à demanda. Figura 18 – Reservatório de regularização do Sistema Rio Manso, Brumadinho – MG. Fonte: Autor.
  • 23.  É importante considerar as variações da qualidade da água em função da profundidade e as oscilações de nível Reservatórios de acumulação ou de regularização - Aparecimento de algas, principalmente nas camadas superiores - Matéria orgânica em decomposição - Ferro e Manganês (do fundo do lago)
  • 24.  Diminuição da turbidez, devido a sedimentação  redução de microrganismos patogênicos, devido as Reservatórios de acumulação ou de regularização  redução de microrganismos patogênicos, devido as condições desfavoráveis
  • 25.  Na escolha do local para construção do reservatório devem ser considerados: - existência de locais apropriados para construção da barragem Reservatórios de acumulação ou de regularização barragem - qualidade da água - Distância e cota em relação à cidade - Vazões do curso de água - Facilidade para execução das obras - Custo das obras
  • 26.  Preparo do local: - Remoção da vegetação da área a ser inundada - Corte, aterro e revestimento das margens para evitar Reservatórios de acumulação ou de regularização - Corte, aterro e revestimento das margens para evitar crescimento de vegetação e a erosão - Remoção de solo orgânico de áreas alagadiças e pântanos
  • 27. Grades, telas e desarenador Dispositivos constituintes das captações Figura 19 – Desarenador na Captação do Codau no o Rio Uberaba, Uberaba – MG. Fonte: http://jornaldeuberaba.com.br/?MENU=CadernoA&SUBMENU=Cidade&CODIGO=9106 Figura 20 – Grade no sistema de Captação de Água da cidade de Cardoso. Fonte: httpwww.4shared.comphotoXWhdbu64. Captação de águas superficiais
  • 28. Dimensionamento de desarenador Dispositivos constituintes das captações L Sendo: Vs – velocidade de sedimentação da partícula VL – velocidade de fluxo ao longo da caixa de areia t – tempo de percurso h, b e L respectivamente a altura, largura e comprimento da caixa de areia
  • 29. Captação de Águas Subterrâneas Denomina-se água subterrânea, a água presente no subsolo, ocupando os interstícios, fendas e canais existentes nas diferentes camadas geológicas, e emexistentes nas diferentes camadas geológicas, e em condições de escoar, obedecendo aos princípios da hidráulica.
  • 30. Distribuição Vertical da Água Subterrânea Fonte: Decifrando a Terra/ Teixeira , Toledo, Fairchild e Taioli, - São Paulo: Oficina de Textos, 2000.
  • 31. Tipos de porosidade Os três tipos fundamentais de porosidade conforme diferentes materiais numa seção geológica Fonte: Decifrando a Terra/ Teixeira , Toledo, Fairchild e Taioli, - São Paulo: Oficina de Textos, 2000.
  • 32. Aquíferos: reservatórios de água subterrânea Aquíferos – do latim “carregar agua” Aquíferos – formação geológica que contém água e permite que quantidades significativas dessa água se movimentem noque quantidades significativas dessa água se movimentem no seu interior em condições naturais Aquiclude - é uma formação que pode conter água (até mesmo em quantidades significativas), mas é incapaz de transmití-la em condições naturais
  • 33. Aquíferos: reservatórios de água subterrânea Aquifugo – é uma formação impermeável que nem armazena nem transmite água (não possui poros interconectados) Aquitarde – é a unidade geológica menos permeável numa determinada sequência estratigráfica
  • 34. Tipos de Aquíferos Aquíferos livres – são aqueles cujo topo é demarcado pelo nível freático, estando emnível freático, estando em contato com a atmosfera Aquíferos suspensos – são acumulações de água sobre aquitardes na zona insaturada Aquíferos livres e supensos. Aquiferos suspensos ocorre quando uma camada impermeável intercepta a infiltração Fonte: Decifrando a Terra/ Teixeira , Toledo, Fairchild e Taioli, - São Paulo: Oficina de Textos, 2000.
  • 35. Tipos de Aquíferos Aquíferos confinados ocorrem quando um estrato permeável (aquifero) está confinado entre duas unidades pouco permeáveis (aquitarde)permeáveis (aquitarde) Fonte: Decifrando a Terra/ Teixeira , Toledo, Fairchild e Taioli, - São Paulo: Oficina de Textos, 2000. Aquífero confinado, superfície potenciométrica e artesianismo
  • 36. Lençol freático: Captação de Águas Subterrâneas Captação de poço raso ou freático (cistena).
  • 37. Do lençol confinado (artesiano): Captação de Águas Subterrâneas Rebaixamento do nível de água
  • 39. Proteção de Mananciais Declaração Universal dos Direitos da Água, promulgada pela ONU em 1992, em seu artigo 3°: “Os mecanismos naturais de transformação da água bruta“Os mecanismos naturais de transformação da água bruta em água potável são lentos, frágeis e muito limitados. Assim sendo a água deve ser manipulada com racionalidade, precaução e parcimônia.”
  • 40. Proteção de Mananciais • Poluição causada pelas atividades humanas O manancial é a primeira e fundamental garantia da quantidade e da qualidade em um serviço de abastecimento de água. • Poluição causada pelas atividades humanas (principalmente esgotos sanitários) • Uso e ocupação do solo • Tratamento mais avançado • Desmatamento
  • 43. 43
