Roboarhte - Robô Sumô
- 1. EQUIPE ROBOARHTE ROBÔ SUMÔ Douglas Duane Eduardo Oliveira Felipe Carvalho Malgton Will Face book: facebook.com/robo.arhte

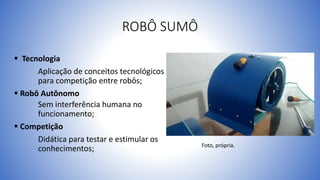

- 2. ROBÔ SUMÔ Tecnologia Aplicação de conceitos tecnológicos para competição entre robôs; Robô Autônomo Sem interferência humana no funcionamento; Competição Didática para testar e estimular os conhecimentos; Foto, própria.

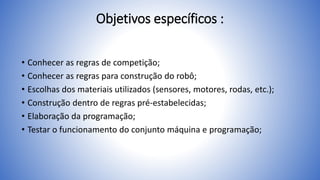

- 3. Objetivos específicos : • Conhecer as regras de competição; • Conhecer as regras para construção do robô; • Escolhas dos materiais utilizados (sensores, motores, rodas, etc.); • Construção dentro de regras pré-estabelecidas; • Elaboração da programação; • Testar o funcionamento do conjunto máquina e programação;

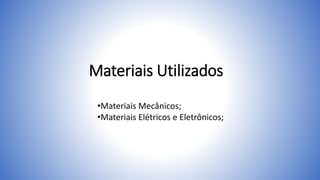

- 4. Materiais Utilizados •Materiais Mecânicos; •Materiais Elétricos e Eletrônicos;

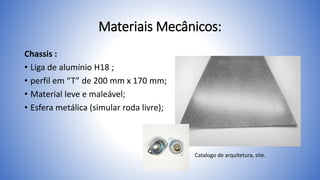

- 5. Materiais Mecânicos: Chassis : • Liga de alumínio H18 ; • perfil em “T” de 200 mm x 170 mm; • Material leve e maleável; • Esfera metálica (simular roda livre); Catalogo de arquitetura, site.

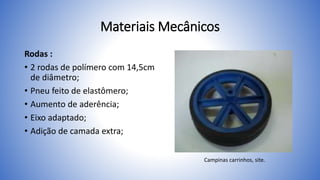

- 6. Materiais Mecânicos Rodas : • 2 rodas de polímero com 14,5cm de diâmetro; • Pneu feito de elastômero; • Aumento de aderência; • Eixo adaptado; • Adição de camada extra; Campinas carrinhos, site.

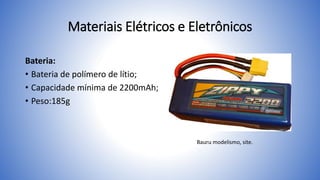

- 7. Materiais Elétricos e Eletrônicos Bateria: • Bateria de polímero de lítio; • Capacidade mínima de 2200mAh; • Peso:185g Bauru modelismo, site.

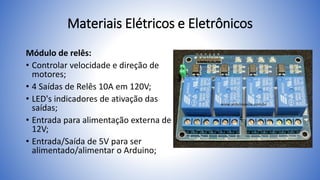

- 8. Materiais Elétricos e Eletrônicos Módulo de relês: • Controlar velocidade e direção de motores; • 4 Saídas de Relês 10A em 120V; • LED's indicadores de ativação das saídas; • Entrada para alimentação externa de 12V; • Entrada/Saída de 5V para ser alimentado/alimentar o Arduino;
- 9. Materiais Elétricos e Eletrônicos Motor: • Peso/potência; • Bosh 1001. • Motor de vidro elétrico com 8 dentes; • Tensão de trabalho de 12 V DC; • Velocidade de 92rpm; • Torque de 11 Nm; Foto, própria.

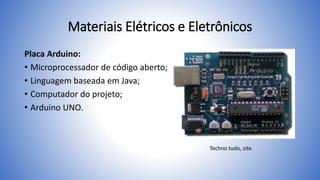

- 10. Materiais Elétricos e Eletrônicos Placa Arduino: • Microprocessador de código aberto; • Linguagem baseada em Java; • Computador do projeto; • Arduino UNO. Techno tudo, site.

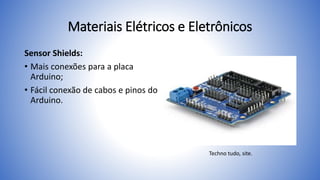

- 11. Materiais Elétricos e Eletrônicos Sensor Shields: • Mais conexões para a placa Arduino; • Fácil conexão de cabos e pinos do Arduino. Techno tudo, site.

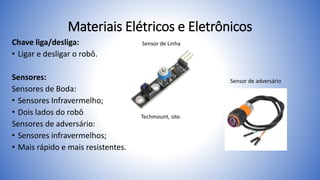

- 12. Materiais Elétricos e Eletrônicos Chave liga/desliga: • Ligar e desligar o robô. Sensores: Sensores de Boda: • Sensores Infravermelho; • Dois lados do robô Sensores de adversário: • Sensores infravermelhos; • Mais rápido e mais resistentes. Sensor de Linha Sensor de adversário Techmount, site.

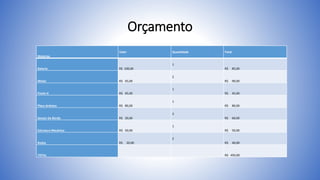

- 13. Orçamento Materias Valor Quantidade Total Bateria R$ 100,00 1 R$ 85,00 Motor R$ 45,00 2 R$ 90,00 Ponte H R$ 45,00 1 R$ 45,00 Placa Arduino R$ 80,00 1 R$ 80,00 Sensor De Borda R$ 20,00 3 R$ 60,00 Estrutura Mecânica R$ 50,00 1 R$ 50,00 Rodas R$ 20,00 2 R$ 40,00 TOTAL R$ 450,00

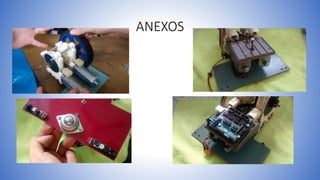

- 14. ANEXOS

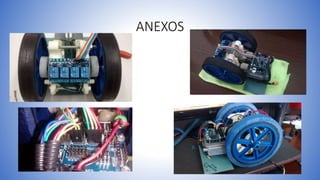

- 15. ANEXOS

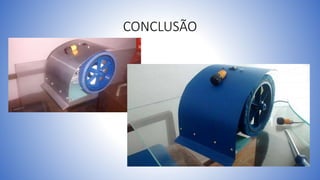

- 16. CONCLUSÃO
