- 1. Camada de Transporte - TCP • Este capítulo aborda os seguintes assuntos: • As funções da camada de transporte TCP/IP. • Controle de fluxo e os processos de estabelecimento de conexão. • Processo de janelamento (Windowing) e de Confirmação (ACK). • Os protocolos da camada de transporte. • O formato dos cabeçalhos: TCP e UDP. • Os números de portas: TCP e UDP.

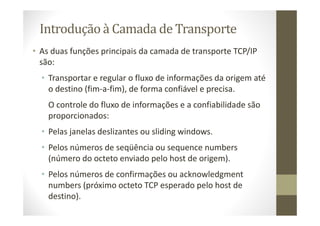

- 2. Introdução à Camada de Transporte • As duas funções principais da camada de transporte TCP/IP são: • Transportar e regular o fluxo de informações da origem até o destino (fim-a-fim), de forma confiável e precisa. O controle do fluxo de informações e a confiabilidade são proporcionados: • Pelas janelas deslizantes ou sliding windows. • Pelos números de seqüência ou sequence numbers (número do octeto enviado pelo host de origem). • Pelos números de confirmações ou acknowledgment numbers (próximo octeto TCP esperado pelo host de destino).

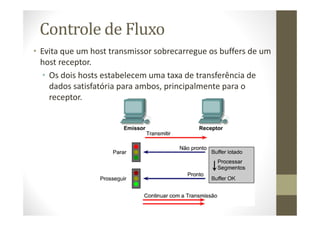

- 3. Controle de Fluxo • Evita que um host transmissor sobrecarregue os buffers de um host receptor. • Os dois hosts estabelecem uma taxa de transferência de dados satisfatória para ambos, principalmente para o receptor.

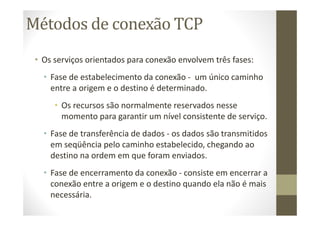

- 4. Métodos de conexão TCP • Os serviços orientados para conexão envolvem três fases: • Fase de estabelecimento da conexão - um único caminho entre a origem e o destino é determinado. • Os recursos são normalmente reservados nesse momento para garantir um nível consistente de serviço. • Fase de transferência de dados - os dados são transmitidos em seqüência pelo caminho estabelecido, chegando ao destino na ordem em que foram enviados. • Fase de encerramento da conexão - consiste em encerrar a conexão entre a origem e o destino quando ela não é mais necessária.

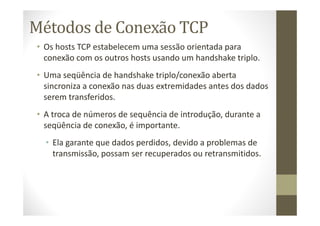

- 5. Métodos de Conexão TCP • Os hosts TCP estabelecem uma sessão orientada para conexão com os outros hosts usando um handshake triplo. • Uma seqüência de handshake triplo/conexão aberta sincroniza a conexão nas duas extremidades antes dos dados serem transferidos. • A troca de números de sequência de introdução, durante a seqüência de conexão, é importante. • Ela garante que dados perdidos, devido a problemas de transmissão, possam ser recuperados ou retransmitidos.

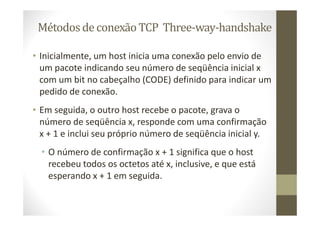

- 6. Métodosde conexão TCP Three-way-handshake • Inicialmente, um host inicia uma conexão pelo envio de um pacote indicando seu número de seqüência inicial x com um bit no cabeçalho (CODE) definido para indicar um pedido de conexão. • Em seguida, o outro host recebe o pacote, grava o número de seqüência x, responde com uma confirmação x + 1 e inclui seu próprio número de seqüência inicial y. • O número de confirmação x + 1 significa que o host recebeu todos os octetos até x, inclusive, e que está esperando x + 1 em seguida.
- 7. Handshake Triplo • Para que uma conexão seja estabelecida, os dois hosts devem sincronizar seus Initial Sequence Numbers (ISNs). • Esta sincronização requer que cada lado envie seu próprio ISN e receba uma confirmação (ACK) da troca enviada pelo outro lado.

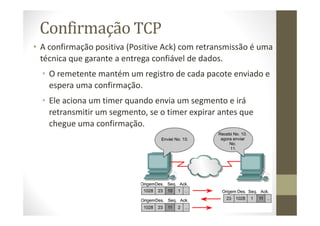

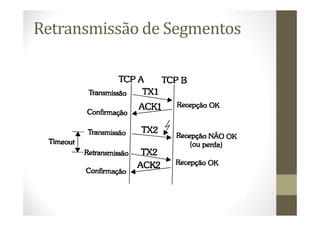

- 8. Confirmação TCP • A confirmação positiva (Positive Ack) com retransmissão é uma técnica que garante a entrega confiável de dados. • O remetente mantém um registro de cada pacote enviado e espera uma confirmação. • Ele aciona um timer quando envia um segmento e irá retransmitir um segmento, se o timer expirar antes que chegue uma confirmação.

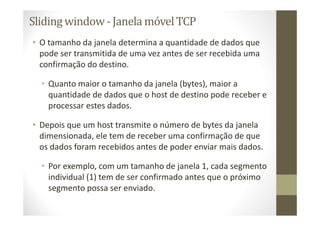

- 10. Sliding window- Janela móvelTCP • O tamanho da janela determina a quantidade de dados que pode ser transmitida de uma vez antes de ser recebida uma confirmação do destino. • Quanto maior o tamanho da janela (bytes), maior a quantidade de dados que o host de destino pode receber e processar estes dados. • Depois que um host transmite o número de bytes da janela dimensionada, ele tem de receber uma confirmação de que os dados foram recebidos antes de poder enviar mais dados. • Por exemplo, com um tamanho de janela 1, cada segmento individual (1) tem de ser confirmado antes que o próximo segmento possa ser enviado.

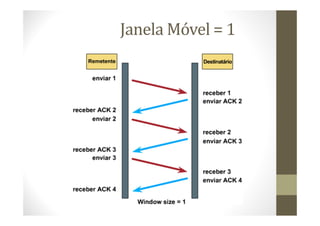

- 11. Janela Móvel = 1

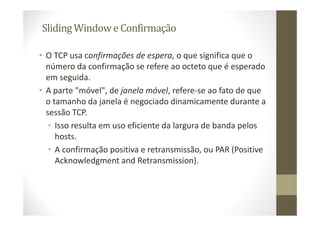

- 12. SlidingWindowe Confirmação • O TCP usa confirmações de espera, o que significa que o número da confirmação se refere ao octeto que é esperado em seguida. • A parte "móvel", de janela móvel, refere-se ao fato de que o tamanho da janela é negociado dinamicamente durante a sessão TCP. • Isso resulta em uso eficiente da largura de banda pelos hosts. • A confirmação positiva e retransmissão, ou PAR (Positive Acknowledgment and Retransmission).

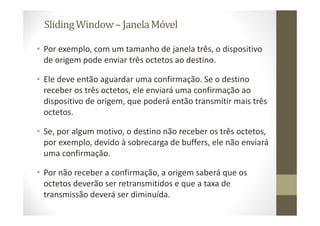

- 13. SlidingWindow– JanelaMóvel • Por exemplo, com um tamanho de janela três, o dispositivo de origem pode enviar três octetos ao destino. • Ele deve então aguardar uma confirmação. Se o destino receber os três octetos, ele enviará uma confirmação ao dispositivo de origem, que poderá então transmitir mais três octetos. • Se, por algum motivo, o destino não receber os três octetos, por exemplo, devido à sobrecarga de buffers, ele não enviará uma confirmação. • Por não receber a confirmação, a origem saberá que os octetos deverão ser retransmitidos e que a taxa de transmissão deverá ser diminuída.

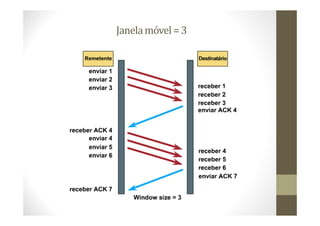

- 14. Janelamóvel=3

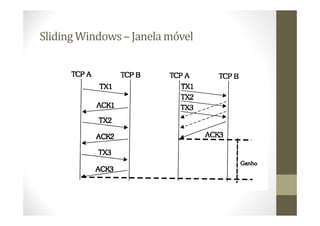

- 15. Sliding Windows– Janela móvel

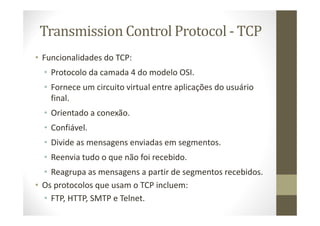

- 16. Transmission Control Protocol - TCP • Funcionalidades do TCP: • Protocolo da camada 4 do modelo OSI. • Fornece um circuito virtual entre aplicações do usuário final. • Orientado a conexão. • Confiável. • Divide as mensagens enviadas em segmentos. • Reenvia tudo o que não foi recebido. • Reagrupa as mensagens a partir de segmentos recebidos. • Os protocolos que usam o TCP incluem: • FTP, HTTP, SMTP e Telnet.

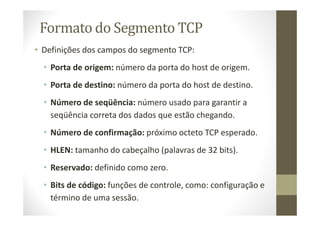

- 17. Formato do Segmento TCP • Definições dos campos do segmento TCP: • Porta de origem: número da porta do host de origem. • Porta de destino: número da porta do host de destino. • Número de seqüência: número usado para garantir a seqüência correta dos dados que estão chegando. • Número de confirmação: próximo octeto TCP esperado. • HLEN: tamanho do cabeçalho (palavras de 32 bits). • Reservado: definido como zero. • Bits de código: funções de controle, como: configuração e término de uma sessão.

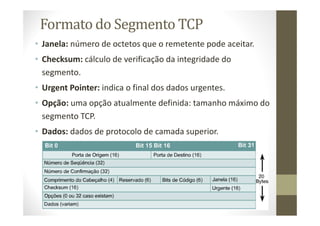

- 18. Formato do Segmento TCP • Janela: número de octetos que o remetente pode aceitar. • Checksum: cálculo de verificação da integridade do segmento. • Urgent Pointer: indica o final dos dados urgentes. • Opção: uma opção atualmente definida: tamanho máximo do segmento TCP. • Dados: dados de protocolo de camada superior.

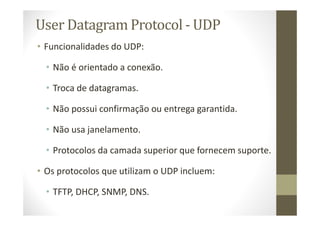

- 19. User Datagram Protocol - UDP • Funcionalidades do UDP: • Não é orientado a conexão. • Troca de datagramas. • Não possui confirmação ou entrega garantida. • Não usa janelamento. • Protocolos da camada superior que fornecem suporte. • Os protocolos que utilizam o UDP incluem: • TFTP, DHCP, SNMP, DNS.

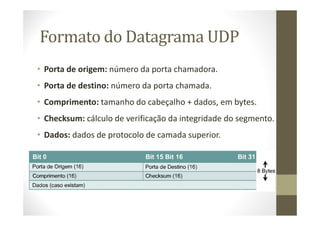

- 20. Formato do Datagrama UDP • Porta de origem: número da porta chamadora. • Porta de destino: número da porta chamada. • Comprimento: tamanho do cabeçalho + dados, em bytes. • Checksum: cálculo de verificação da integridade do segmento. • Dados: dados de protocolo de camada superior.

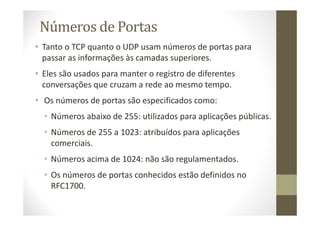

- 21. Números de Portas • Tanto o TCP quanto o UDP usam números de portas para passar as informações às camadas superiores. • Eles são usados para manter o registro de diferentes conversações que cruzam a rede ao mesmo tempo. • Os números de portas são especificados como: • Números abaixo de 255: utilizados para aplicações públicas. • Números de 255 a 1023: atribuídos para aplicações comerciais. • Números acima de 1024: não são regulamentados. • Os números de portas conhecidos estão definidos no RFC1700.

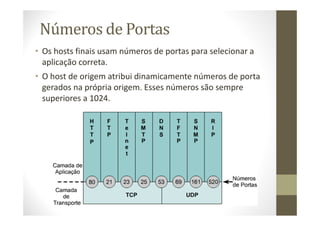

- 22. Números de Portas • Os hosts finais usam números de portas para selecionar a aplicação correta. • O host de origem atribui dinamicamente números de porta gerados na própria origem. Esses números são sempre superiores a 1024.
