Validação de Transformações e Model-Driven Engineering (MDE)

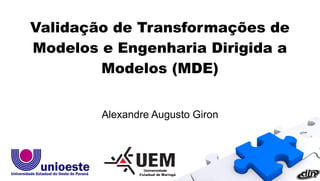

- 1. Alexandre Augusto Giron Validação de Transformações de Modelos e Engenharia Dirigida a Modelos (MDE)

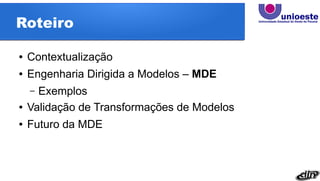

- 2. Roteiro ● Contextualização ● Engenharia Dirigida a Modelos – MDE – Exemplos ● Validação de Transformações de Modelos ● Futuro da MDE

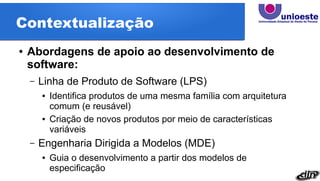

- 3. Contextualização ● Abordagens de apoio ao desenvolvimento de software: – Linha de Produto de Software (LPS) ● Identifica produtos de uma mesma família com arquitetura comum (e reusável) ● Criação de novos produtos por meio de características variáveis – Engenharia Dirigida a Modelos (MDE) ● Guia o desenvolvimento a partir dos modelos de especificação

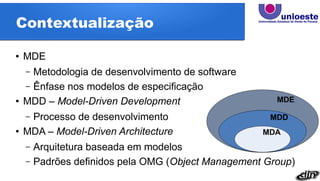

- 4. Contextualização ● MDE – Metodologia de desenvolvimento de software – Ênfase nos modelos de especificação ● MDD – Model-Driven Development – Processo de desenvolvimento ● MDA – Model-Driven Architecture – Arquitetura baseada em modelos – Padrões definidos pela OMG (Object Management Group)

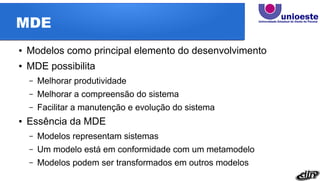

- 5. MDE ● Modelos como principal elemento do desenvolvimento ● MDE possibilita – Melhorar produtividade – Melhorar a compreensão do sistema – Facilitar a manutenção e evolução do sistema ● Essência da MDE – Modelos representam sistemas – Um modelo está em conformidade com um metamodelo – Modelos podem ser transformados em outros modelos

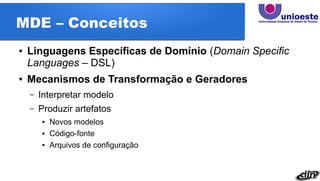

- 6. MDE – Conceitos ● Linguagens Específicas de Domínio (Domain Specific Languages – DSL) ● Mecanismos de Transformação e Geradores – Interpretar modelo – Produzir artefatos ● Novos modelos ● Código-fonte ● Arquivos de configuração

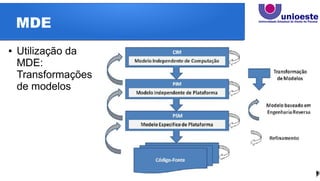

- 7. MDE ● Utilização da MDE: Transformações de modelos

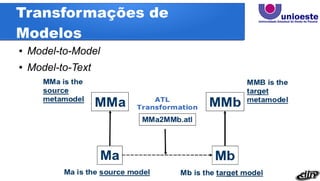

- 8. Transformações de Modelos ● Model-to-Model ● Model-to-Text

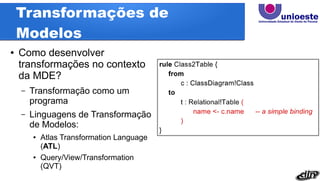

- 9. Transformações de Modelos ● Como desenvolver transformações no contexto da MDE? – Transformação como um programa – Linguagens de Transformação de Modelos: ● Atlas Transformation Language (ATL) ● Query/View/Transformation (QVT)

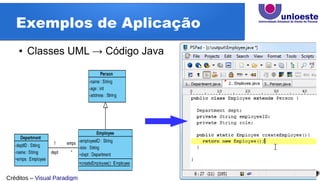

- 10. Exemplos de Aplicação ● Classes UML → Código Java Créditos – Visual Paradigm

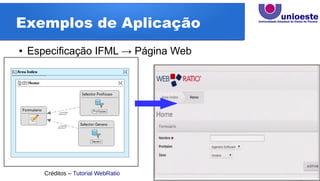

- 11. Exemplos de Aplicação ● Especificação IFML → Página Web Créditos – Tutorial WebRatio

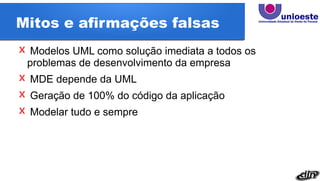

- 12. Mitos e afirmações falsas ˣ Modelos UML como solução imediata a todos os problemas de desenvolvimento da empresa ˣ MDE depende da UML ˣ Geração de 100% do código da aplicação ˣ Modelar tudo e sempre

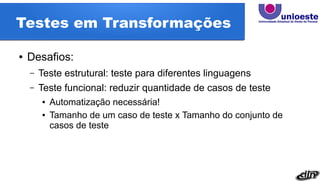

- 13. Testes em Transformações ● Desafios: – Teste estrutural: teste para diferentes linguagens – Teste funcional: reduzir quantidade de casos de teste ● Automatização necessária! ● Tamanho de um caso de teste x Tamanho do conjunto de casos de teste

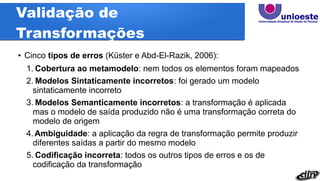

- 14. Validação de Transformações ● Cinco tipos de erros (Küster e Abd-El-Razik, 2006): 1. Cobertura ao metamodelo: nem todos os elementos foram mapeados 2. Modelos Sintaticamente incorretos: foi gerado um modelo sintaticamente incorreto 3. Modelos Semanticamente incorretos: a transformação é aplicada mas o modelo de saída produzido não é uma transformação correta do modelo de origem 4.Ambiguidade: a aplicação da regra de transformação permite produzir diferentes saídas a partir do mesmo modelo 5. Codificação incorreta: todos os outros tipos de erros e os de codificação da transformação

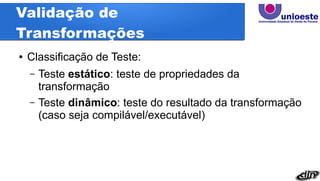

- 15. Validação de Transformações ● Classificação de Teste: – Teste estático: teste de propriedades da transformação – Teste dinâmico: teste do resultado da transformação (caso seja compilável/executável)

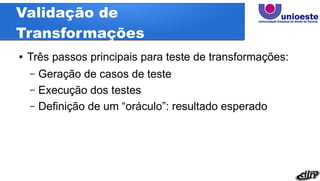

- 16. Validação de Transformações ● Três passos principais para teste de transformações: – Geração de casos de teste – Execução dos testes – Definição de um “oráculo”: resultado esperado

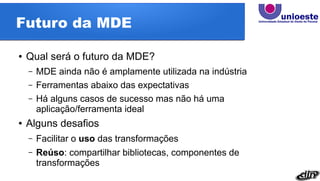

- 17. Futuro da MDE ● Qual será o futuro da MDE? – MDE ainda não é amplamente utilizada na indústria – Ferramentas abaixo das expectativas – Há alguns casos de sucesso mas não há uma aplicação/ferramenta ideal ● Alguns desafios – Facilitar o uso das transformações – Reúso: compartilhar bibliotecas, componentes de transformações

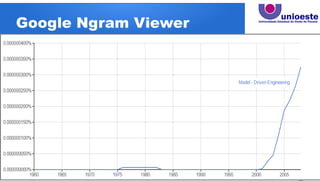

- 18. Google Ngram Viewer ● Qual será o futuro da MDE? –

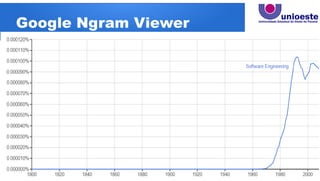

- 19. Google Ngram Viewer ● Qual será o futuro da MDE? –

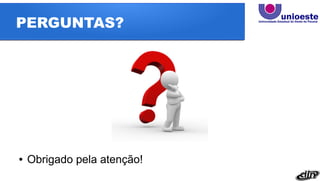

- 21. PERGUNTAS? ● Obrigado pela atenção!
