Matriz de contato
- 1. MATRIZ DE CONTATO Disciplina: Eletroeletrônica

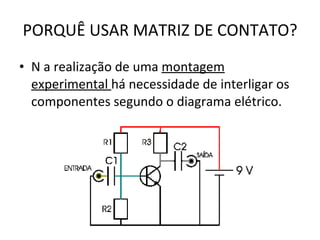

- 2. PORQUÊ USAR MATRIZ DE CONTATO? N a realização de uma montagem experimental há necessidade de interligar os componentes segundo o diagrama elétrico.

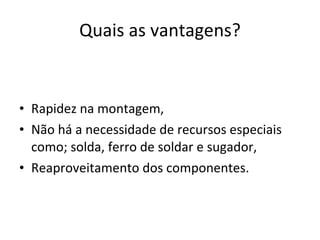

- 3. Quais as vantagens? Rapidez na montagem, Não há a necessidade de recursos especiais como; solda, ferro de soldar e sugador, Reaproveitamento dos componentes.

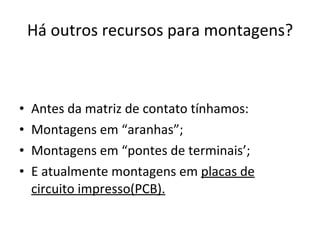

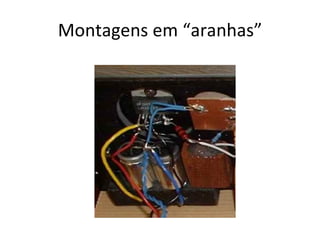

- 4. Há outros recursos para montagens? Antes da matriz de contato tínhamos: Montagens em “aranhas”; Montagens em “pontes de terminais’; E atualmente montagens em placas de circuito impresso(PCB).

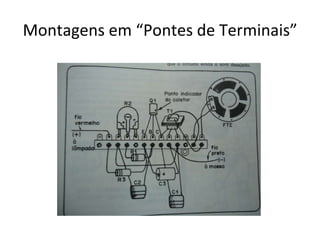

- 6. Montagens em “Pontes de Terminais”

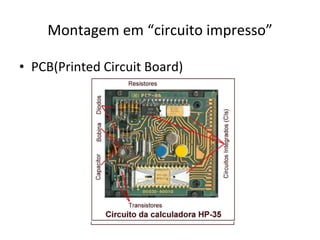

- 7. Montagem em “circuito impresso” PCB(Printed Circuit Board)

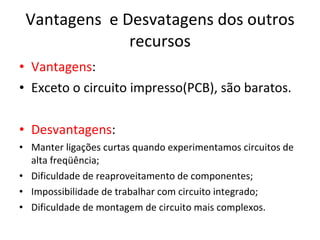

- 8. Vantagens e Desvatagens dos outros recursos Vantagens : Exceto o circuito impresso(PCB), são baratos. Desvantagens : Manter ligações curtas quando experimentamos circuitos de alta freqüência; Dificuldade de reaproveitamento de componentes; Impossibilidade de trabalhar com circuito integrado; Dificuldade de montagem de circuito mais complexos.

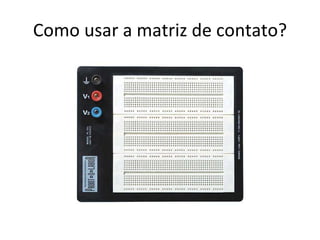

- 9. Como usar a matriz de contato?

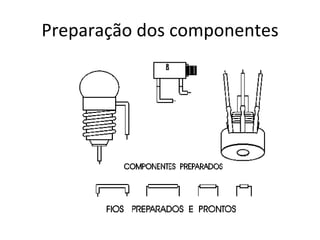

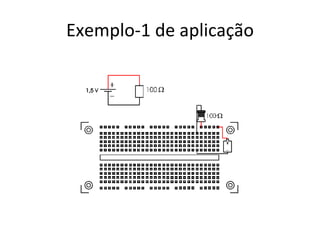

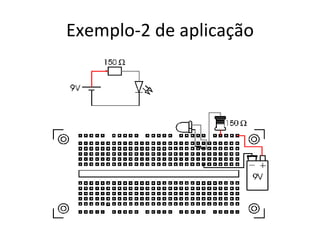

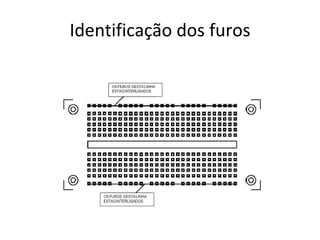

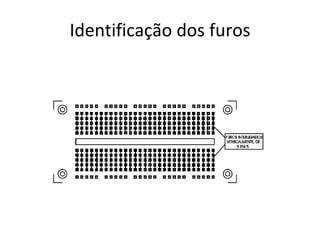

- 15. Exemplo-3 de aplicação circuito

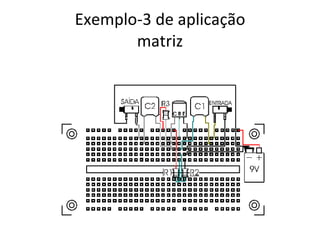

- 16. Exemplo-3 de aplicação matriz

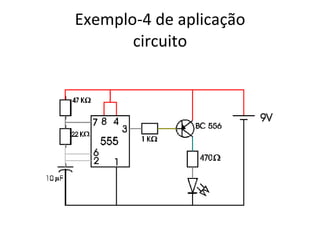

- 17. Exemplo-4 de aplicação circuito

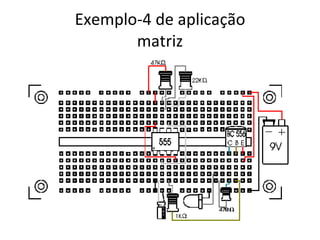

- 18. Exemplo-4 de aplicação matriz

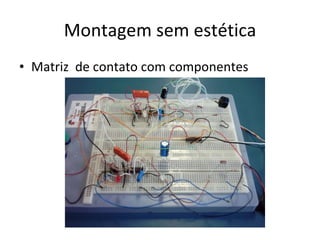

- 19. Montagem sem estética Matriz de contato com componentes
- 20. FIM
