Infraestrutura e Componentes de Redes de Dados

Infraestrutura e Componentes de
Redes de Dados

Rodrigo Salvo

Setembro de 2012

Agenda

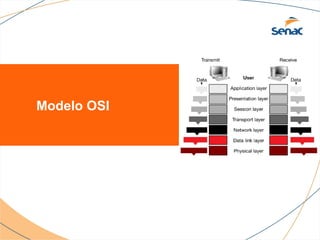

Modelo OSI (Open Systems Interconnection)
Atividade 1: Identificando as Camadas OSI
Topologias, Cenários e Simbologias
Conceitos de Redes de Dados
Atividade 2: Desenhando um Cenário
Equipamentos de Redes de Dados
Atividade 3: Montando uma Solução

Eu conheço isto?

7
ASCII, GIF, MP3... 6
SIP, SDP... 5
4
3
2
1

Fonte: http://http://realitypod.com

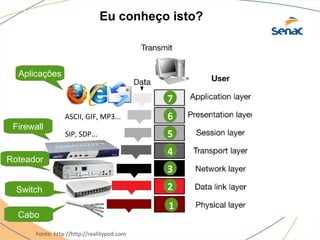

Eu conheço isto?

Aplicações

7
ASCII, GIF, MP3... 6
Firewall
SIP, SDP... 5
4
Roteador
3
Switch 2
1
Cabo

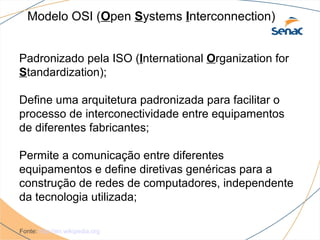

Padronizado pela ISO (International Organization for
Standardization);

Define uma arquitetura padronizada para facilitar o
processo de interconectividade entre equipamentos
de diferentes fabricantes;

Permite a comunicação entre diferentes
equipamentos e define diretivas genéricas para a
construção de redes de computadores, independente
da tecnologia utilizada;

Fonte: http://en.wikipedia.org

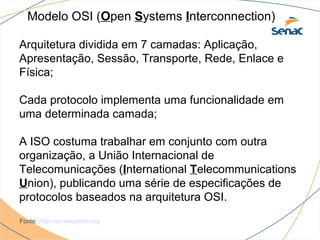

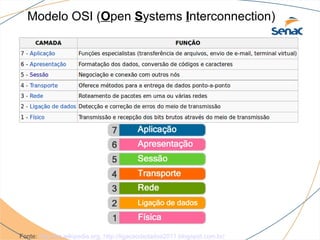

Arquitetura dividida em 7 camadas: Aplicação,
Apresentação, Sessão, Transporte, Rede, Enlace e
Física;

Cada protocolo implementa uma funcionalidade em
uma determinada camada;

A ISO costuma trabalhar em conjunto com outra
organização, a União Internacional de
Telecomunicações (International Telecommunications
Union), publicando uma série de especificações de
protocolos baseados na arquitetura OSI.
Fonte: http://en.wikipedia.org


Fonte: http://en.wikipedia.org, http://ligacaodedados2011.blogspot.com.br/

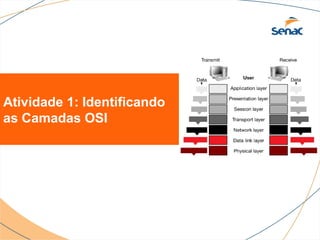

Atividade 1: Identificando
as Camadas OSI

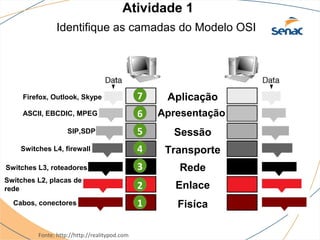

Atividade 1
Identifique as camadas do Modelo OSI

Firefox, Outlook, Skype 7 Aplicação
ASCII, EBCDIC, MPEG 6 Apresentação
SIP,SDP 5 Sessão
Switches L4, firewall 4 Transporte
Switches L3, roteadores 3 Rede
Switches L2, placas de
rede 2 Enlace
Cabos, conectores 1 Fisíca


Topologias e Simbologia
de Redes de Dados

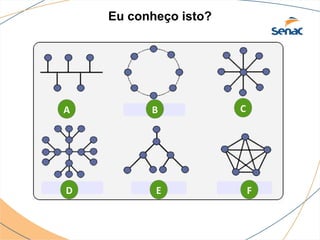

Eu conheço isto?

A B C

D E F

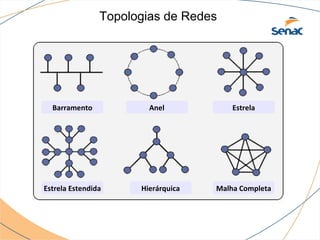

Topologias de Redes

Barramento Anel Estrela

Estrela Estendida Hierárquica Malha Completa

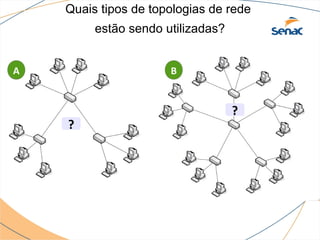

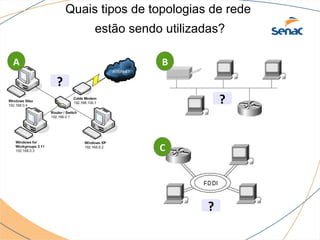

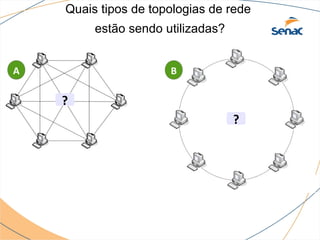

Quais tipos de topologias de rede
estão sendo utilizadas?

A B
?
?

C

?

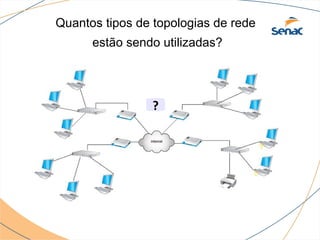

Quais tipos de topologias de rede

A B

?
?

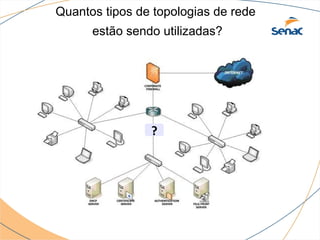

Quantos tipos de topologias de rede

?

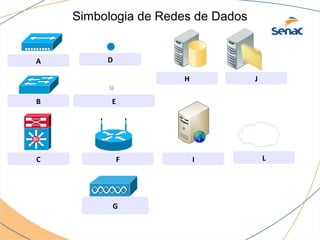

Simbologia de Redes de Dados

Si

A D

Roteador
H J
Si

B E

Si

C F I L

G

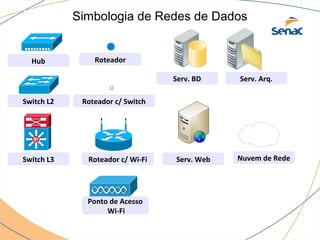

Simbologia de Redes de Dados

Si

Hub Roteador

Roteador
Serv. BD Serv. Arq.
Si

Switch L2 Roteador c/ Switch

Si

Switch L3 Roteador c/ Wi-Fi Serv. Web Nuvem de Rede

Ponto de Acesso
Wi-Fi

Identifique os símbolos de rede abaixo.

A

B

C

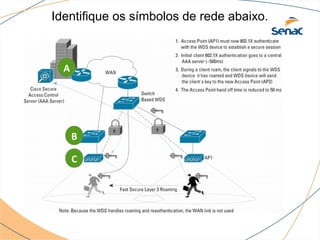

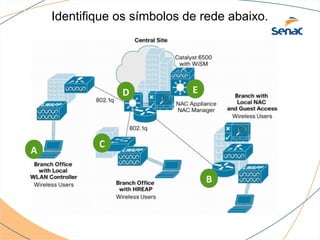

Identifique os símbolos de rede abaixo.

D A E

C
A

B

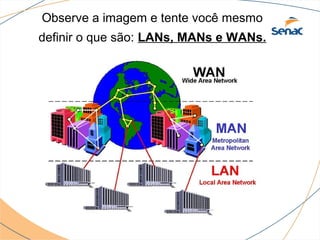

Observe a imagem e tente você mesmo
definir o que são: LANs, MANs e WANs.

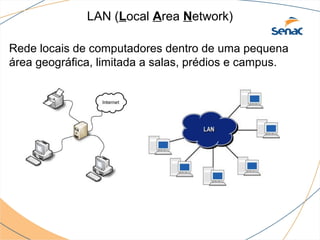

LAN (Local Area Network)

Rede locais de computadores dentro de uma pequena
área geográfica, limitada a salas, prédios e campus.

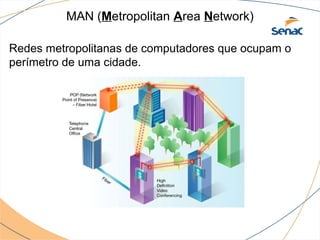

MAN (Metropolitan Area Network)

Redes metropolitanas de computadores que ocupam o
perímetro de uma cidade.

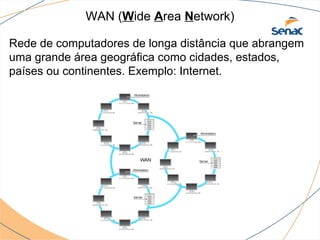

WAN (Wide Area Network)

Rede de computadores de longa distância que abrangem
uma grande área geográfica como cidades, estados,
países ou continentes. Exemplo: Internet.

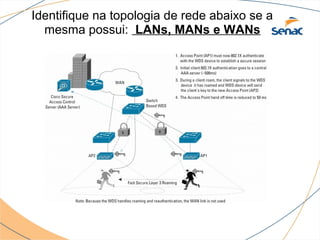

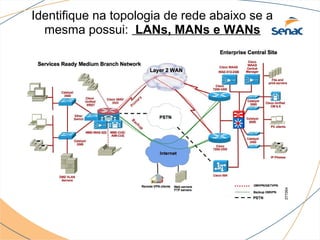

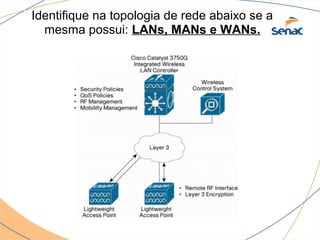

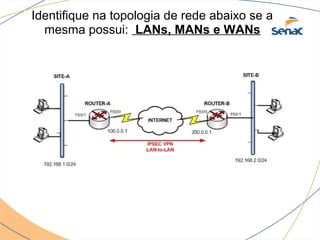

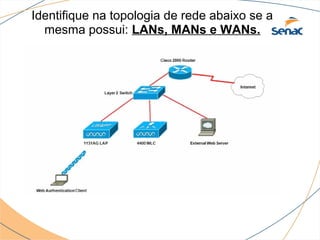

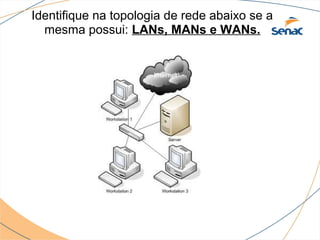

Identifique na topologia de rede abaixo se a
mesma possui: LANs, MANs e WANs.

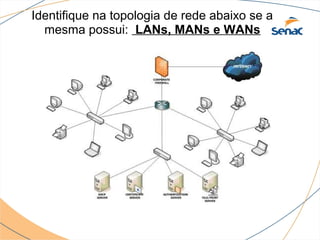

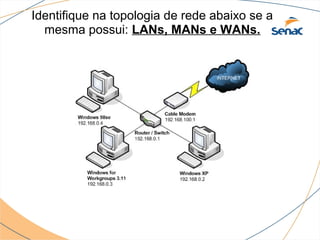

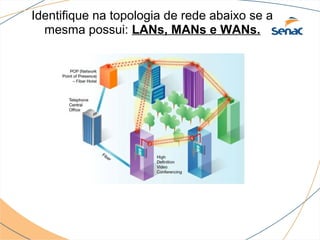

Identifique na topologia de rede abaixo se a
mesma possui: LANs, MANs e WANs

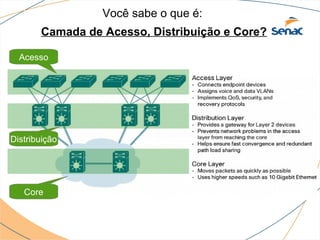

Você sabe o que é:
Camada de Acesso, Distribuição e Core?

Acesso

Distribuição

Core

Identifique as camadas de acesso, distribuição e de
core da topologia abaixo.

A
Core

B Distribuição

C
Acesso

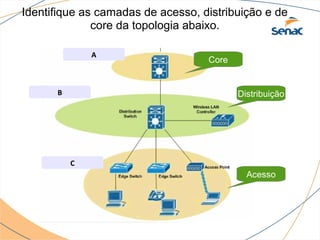

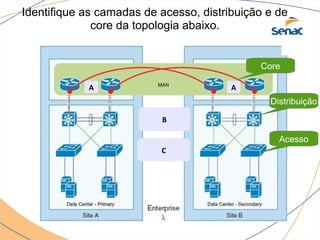

Identifique as camadas de acesso, distribuição e de
core da topologia abaixo.

Core

A A
Distribuição

B

Acesso
C

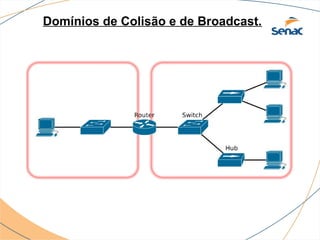

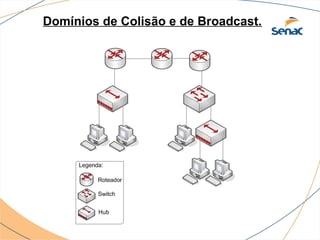

Domínios de Colisão e de Broadcast.

Atividade 2: Desenhando
um Cenário

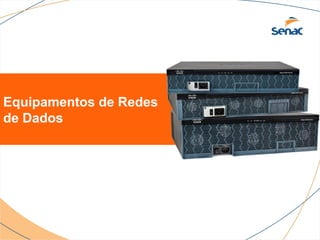

Equipamentos de Redes
de Dados

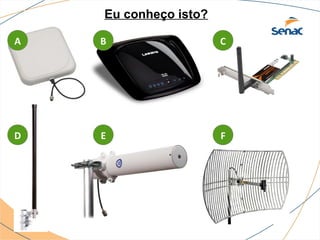

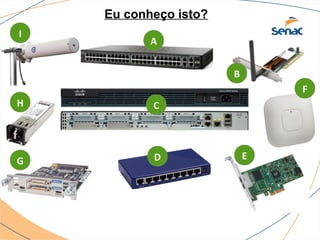

Eu conheço isto?
I
A

B
F
H C

D

G D E

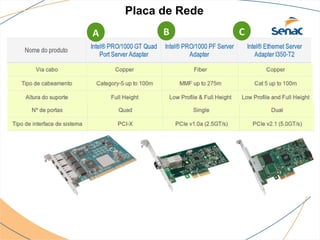

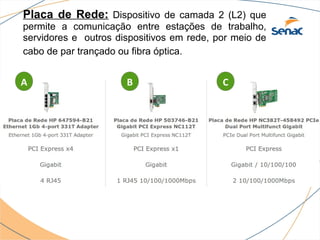

Placa de Rede: Dispositivo de camada 2 (L2) que
permite a comunicação entre estações de trabalho,
servidores e outros dispositivos em rede, por meio de
cabo de par trançado ou fibra óptica.

A B C

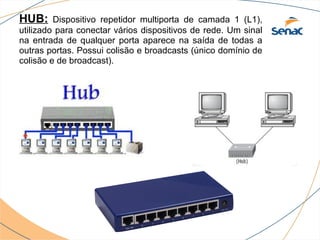

HUB: Dispositivo repetidor multiporta de camada 1 (L1),
utilizado para conectar vários dispositivos de rede. Um sinal
na entrada de qualquer porta aparece na saída de todas a
outras portas. Possui colisão e broadcasts (único domínio de
colisão e de broadcast).

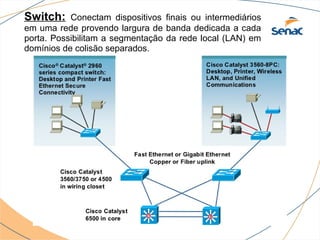

Switch: Conectam dispositivos finais ou intermediários
em uma rede provendo largura de banda dedicada a cada
porta. Possibilitam a segmentação da rede local (LAN) em
domínios de colisão separados.

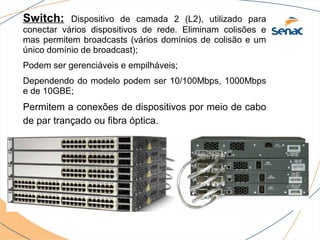

Switch: Dispositivo de camada 2 (L2), utilizado para
conectar vários dispositivos de rede. Eliminam colisões e
mas permitem broadcasts (vários domínios de colisão e um
único domínio de broadcast);
Podem ser gerenciáveis e empilháveis;
Dependendo do modelo podem ser 10/100Mbps, 1000Mbps
e de 10GBE;
Permitem a conexões de dispositivos por meio de cabo
de par trançado ou fibra óptica.

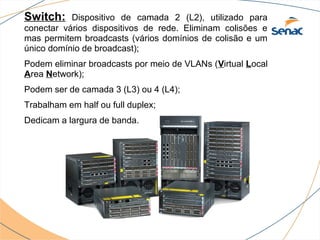

Switch: Dispositivo de camada 2 (L2), utilizado para
conectar vários dispositivos de rede. Eliminam colisões e
mas permitem broadcasts (vários domínios de colisão e um
único domínio de broadcast);
Podem eliminar broadcasts por meio de VLANs (Virtual Local
Area Network);
Podem ser de camada 3 (L3) ou 4 (L4);
Trabalham em half ou full duplex;
Dedicam a largura de banda.

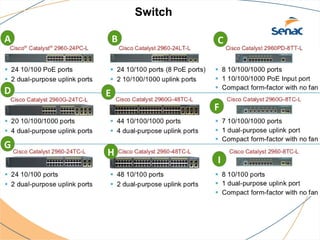

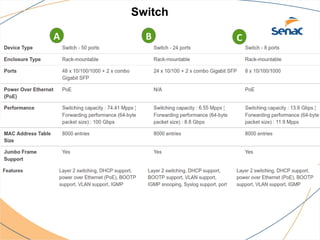

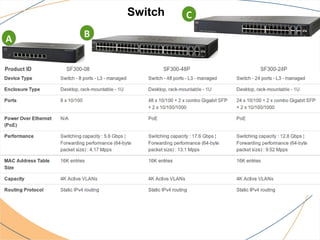

Switch

A B C

D E
F

G
H
I

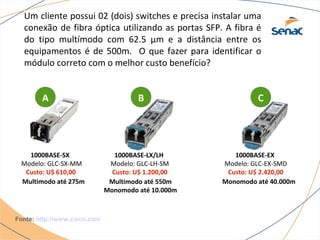

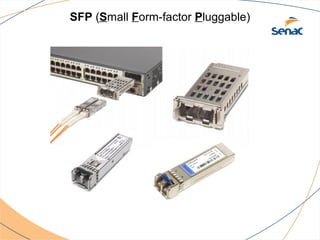

SFP (Small Form-factor Pluggable)

Um cliente possui 02 (dois) switches e precisa instalar uma
conexão de fibra óptica utilizando as portas SFP. A fibra é
do tipo multímodo com 62.5 μm e a distância entre os
equipamentos é de 500m. O que fazer para identificar o
módulo correto com o melhor custo benefício?

A B C

1000BASE-SX 1000BASE-LX/LH 1000BASE-EX
Modelo: GLC-SX-MM Modelo: GLC-LH-SM Modelo: GLC-EX-SMD
Custo: U$ 610,00 Custo: U$ 1.200,00 Custo: U$ 2.420,00
Multimodo até 275m Multimodo até 550m Monomodo até 40.000m
Monomodo até 10.000m

Fonte: http://www.cisco.com

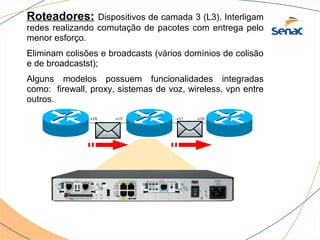

Roteadores: Dispositivos de camada 3 (L3). Interligam
redes realizando comutação de pacotes com entrega pelo
menor esforço.
Eliminam colisões e broadcasts (vários domínios de colisão
e de broadcastst);
Alguns modelos possuem funcionalidades integradas
como: firewall, proxy, sistemas de voz, wireless, vpn entre
outros.

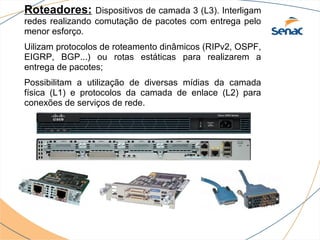

Roteadores: Dispositivos de camada 3 (L3). Interligam
redes realizando comutação de pacotes com entrega pelo
menor esforço.
Uilizam protocolos de roteamento dinâmicos (RIPv2, OSPF,
EIGRP, BGP...) ou rotas estáticas para realizarem a
entrega de pacotes;
Possibilitam a utilização de diversas mídias da camada
física (L1) e protocolos da camada de enlace (L2) para
conexões de serviços de rede.

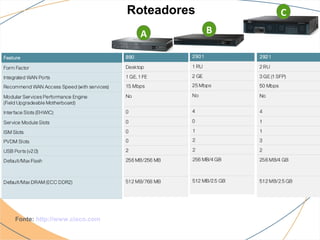

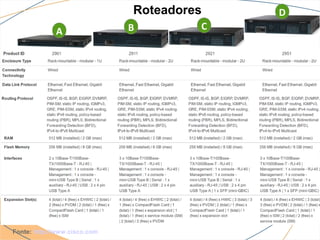

Roteadores C

A B


Roteadores D
A B C

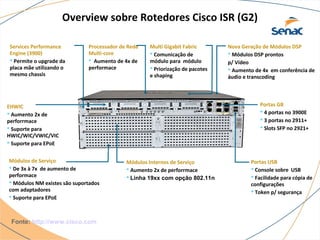

Overview sobre Rotedores Cisco ISR (G2)

Services Performance Processador de Rede Multi Gigabit Fabric Nova Geração de Módulos DSP
Engine (3900) Multi-core  Comunicação de  Módulos DSP prontos
 Permite o upgrade da  Aumento de 4x de módulo para módulo p/ Vídeo
placa mãe utilizando o performace  Priorização de pacotes  Aumento de 4x em conferência de
mesmo chassis e shaping áudio e transcoding

EHWIC Portas GB
 Aumento 2x de  4 portas no 3900E
perforrmace  3 portas no 2911+
 Suporte para  Slots SFP no 2921+
HWIC/WIC/VWIC/VIC
 Suporte para EPoE

Módulos de Serviço Módulos Internos de Serviço Portas USB
 De 3x à 7x de aumento de  Aumento 2x de perforrmace  Console sobre USB
performace  Linha 19xx com opção 802.11n  Facilidade para cópia de
 Módulos NM existes são suportados configurações
com adaptadores  Token p/ segurança
 Suporte para EPoE

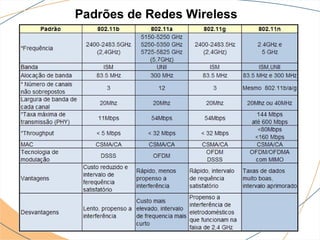

WLANs (Wireless Local Area Network)
Desenvolvidas inicialmente para redes domésticas com a finalidade
de prover conexões de redes sem fio para usuários da rede local (LAN).

Hoje os usuários de redes sem fio exigem a mesma acessibilidade, segurança,
qualidade de serviço e alta disponibilidade que os usuários da rede cabeada.

Você já utilizou uma WLAN?

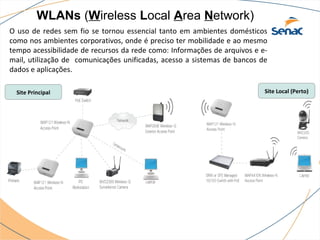

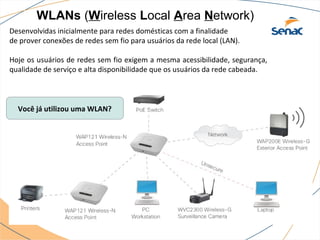

WLANs (Wireless Local Area Network)
O uso de redes sem fio se tornou essencial tanto em ambientes domésticos
como nos ambientes corporativos, onde é preciso ter mobilidade e ao mesmo
tempo acessibilidade de recursos da rede como: Informações de arquivos e e-
mail, utilização de comunicações unificadas, acesso a sistemas de bancos de
dados e aplicações.

Site Principal Site Local (Perto)

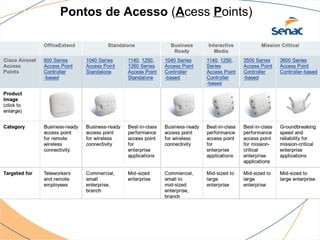

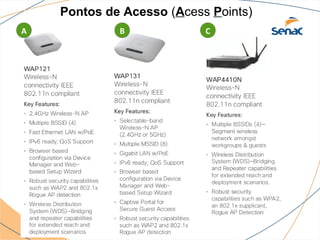

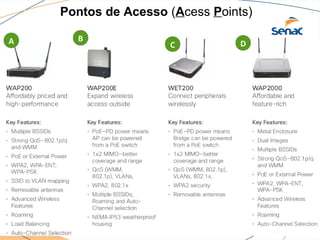

Pontos de Acesso (Acess Points)
A B C


A B
C D

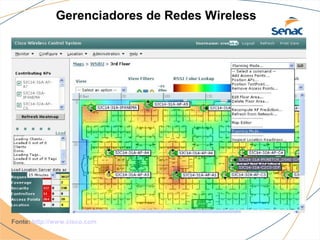

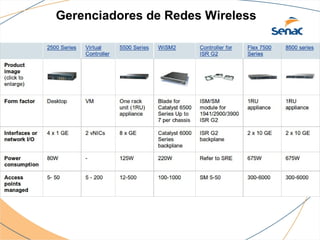

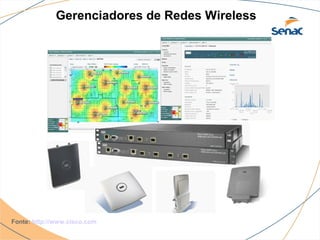

Gerenciadores de Redes Wireless


Atividade 3: Montando uma
Solução

Obrigado!
Rodrigo Salvo
Senac – TI
Telefone: +55(48) 3212-810
Celular: +55(48) 8468-9784
E-mail: rsalvo@prof.sc.senac.br
msn: rodrigo-salvo@hotmail.com
Website: www.sc.senac.br / www.ti-redes.com
