HIDRÁULICA E HIDROLOGIA
APLICADA - CANAIS
TARSO LUÍS CAVAZZANA
Engenheiro Civil, Mestre em
Recursos Hídricos e Tecnologias
Ambientais, MBA em Gestão
Empresarial
tarsocavazzana@yahoo.com.br

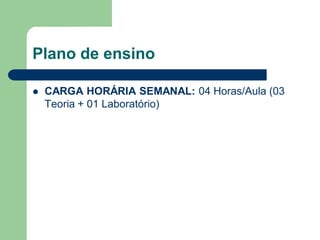

Plano de ensino
 CARGA HORÁRIA SEMANAL: 04 Horas/Aula (03
Teoria + 01 Laboratório)

DESENVOLVIMENTO DA
DISCIPLINA
 Intensa participação em aula buscando raciocinar e
assimilar o conteúdo trabalho
 Analogias da Hidráulica com o conteúdo já assimilado
de Física Hidráulica I pelo aluno
 Exemplos práticos de aplicação em várias áreas da
Engenharia

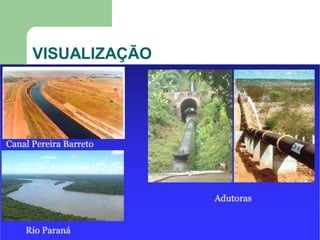

 Projeção de slides de obras e rios para visualização
dos conceitos físicos da matéria
 Aulas de experimentos em laboratório e expositivas
 Trabalho didático voltado à aplicação de conceitos

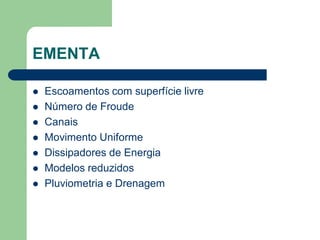

EMENTA
 Escoamentos com superfície livre
 Número de Froude
 Canais
 Movimento Uniforme
 Dissipadores de Energia
 Modelos reduzidos
 Pluviometria e Drenagem

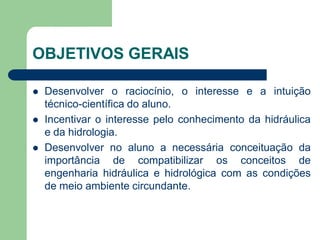

OBJETIVOS GERAIS
 Desenvolver o raciocínio, o interesse e a intuição
técnico-científica do aluno.
 Incentivar o interesse pelo conhecimento da hidráulica
e da hidrologia.
 Desenvolver no aluno a necessária conceituação da
importância de compatibilizar os conceitos de
engenharia hidráulica e hidrológica com as condições
de meio ambiente circundante.

OBJETIVOS GERAIS
 Apresentação da circulação e escoamento da água na
natureza e fenômenos correlatos.
 Quantificação desses fenômenos de escoamentos para
aplicação em engenharia civil.

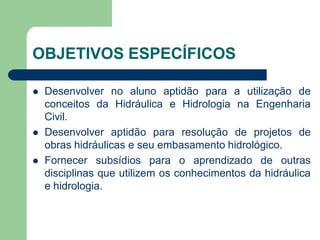

OBJETIVOS ESPECÍFICOS
 Desenvolver no aluno aptidão para a utilização de
conceitos da Hidráulica e Hidrologia na Engenharia
Civil.
 Desenvolver aptidão para resolução de projetos de
obras hidráulicas e seu embasamento hidrológico.
 Fornecer subsídios para o aprendizado de outras
disciplinas que utilizem os conhecimentos da hidráulica
e hidrologia.

OBJETIVOS ESPECÍFICOS
 Quantificação de fenômenos hidrológicos: chuva,
evapotranspiração, infiltração e escoamento superficial
utilizando modelos matemáticos determinísticos e
estatísticos.
 Aplicações práticas.

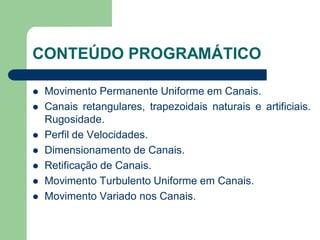

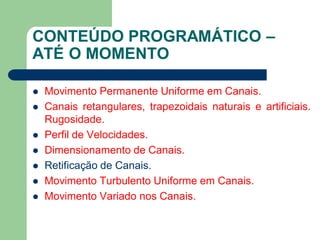

CONTEÚDO PROGRAMÁTICO
 Movimento Permanente Uniforme em Canais.

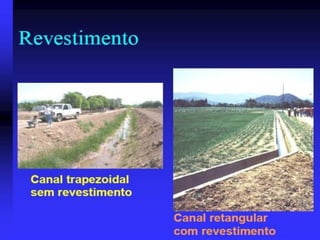

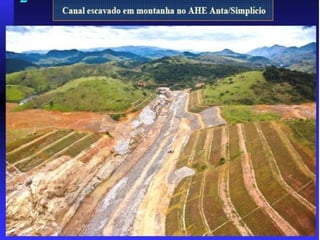

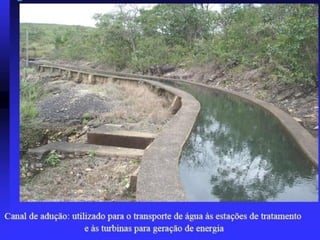

 Canais retangulares, trapezoidais naturais e artificiais.
Rugosidade.
 Perfil de Velocidades.
 Dimensionamento de Canais.
 Retificação de Canais.
 Movimento Turbulento Uniforme em Canais.

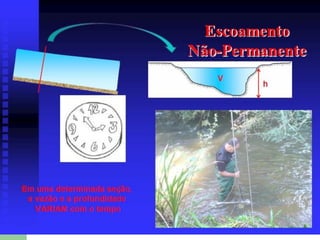

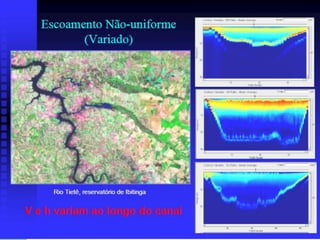

 Movimento Variado nos Canais.

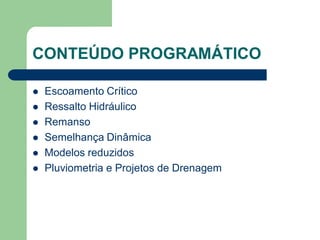

CONTEÚDO PROGRAMÁTICO
 Escoamento Crítico
 Ressalto Hidráulico
 Remanso
 Semelhança Dinâmica
 Modelos reduzidos
 Pluviometria e Projetos de Drenagem

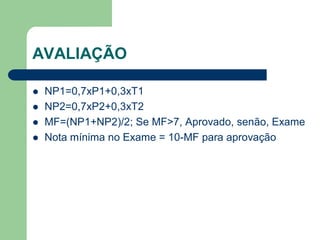

AVALIAÇÃO
 NP1=0,7xP1+0,3xT1
 NP2=0,7xP2+0,3xT2
 MF=(NP1+NP2)/2; Se MF>7, Aprovado, senão, Exame
 Nota mínima no Exame = 10-MF para aprovação

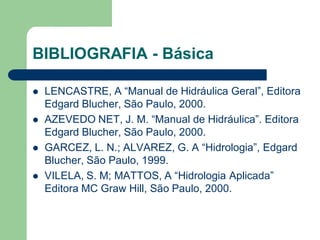

BIBLIOGRAFIA - Básica
 LENCASTRE, A “Manual de Hidráulica Geral”, Editora
Edgard Blucher, São Paulo, 2000.
 AZEVEDO NET, J. M. “Manual de Hidráulica”. Editora
Edgard Blucher, São Paulo, 2000.
 GARCEZ, L. N.; ALVAREZ, G. A “Hidrologia”, Edgard
Blucher, São Paulo, 1999.
 VILELA, S. M; MATTOS, A “Hidrologia Aplicada”
Editora MC Graw Hill, São Paulo, 2000.

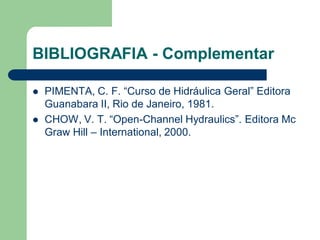

BIBLIOGRAFIA - Complementar
 PIMENTA, C. F. “Curso de Hidráulica Geral” Editora
Guanabara II, Rio de Janeiro, 1981.
 CHOW, V. T. “Open-Channel Hydraulics”. Editora Mc
Graw Hill – International, 2000.

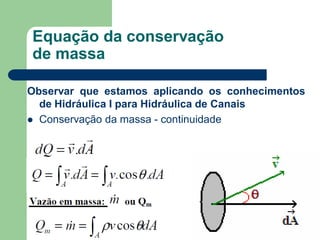

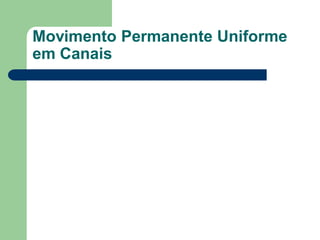

Movimento Permanente Uniforme
em Canais

Observar que estamos aplicando os conhecimentos
de Hidráulica I para Hidráulica de Canais
 Conservação da massa - continuidade
Equação da conservação
de massa

 Velocidade média :
 Para locais contíguos, nas secções 1, 2, n, vem:
V1 x A1 = V2 x A2 = Vn x An
Para junções de linhas em uma secção At, vem:
Vt x At = V1 x A1 + V2 x A2 + Vn x An = Q1+Q2+Qn=Qt

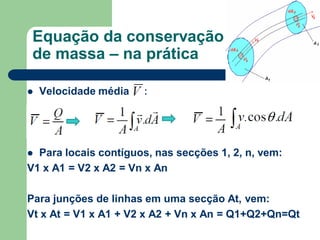

Equação da conservação
de massa – na prática

Dado um canal trapezoidal de b=6m, B=10m, y=4m,
velocidade a 60° de 5m/s, calcule a vazão volumétrica
e mássica. Massa específica=1000kg/m3 .R: 80m3 /s,
80.000kg/s.
Calcular a vazão mássica após um afluente de 2m3 /s.
Re: 78.000kg/s.
Calcular a vazão volumétrica, em relação a secção
inicial, após um efluente de 5000 kg /s. Re: 75m3/s.

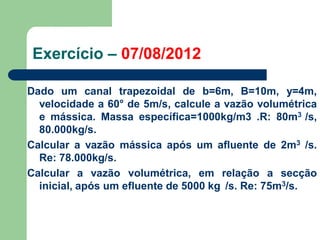

Exercício – 07/08/2012

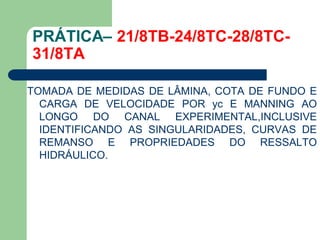

TOMADA DE MEDIDAS DE LÂMINA, COTA DE FUNDO E
CARGA DE VELOCIDADE POR yc E MANNING AO
LONGO DO CANAL EXPERIMENTAL,INCLUSIVE
IDENTIFICANDO AS SINGULARIDADES, CURVAS DE
REMANSO E PROPRIEDADES DO RESSALTO
HIDRÁULICO.
PRÁTICA– 21/8TB-24/8TC-28/8TC-
31/8TA

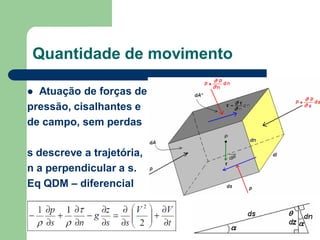

 Atuação de forças de
pressão, cisalhantes e
de campo, sem perdas
s descreve a trajetória,
n a perpendicular a s.
Eq QDM – diferencial
Quantidade de movimento

 QDM para fluido ideal incompressível (‫:)0=ﺡ‬
 QDM para fluido ideal incompressível em MPU (Eq. de
Euler para escoamentos unidimensionais):
que, entre os pontos P1 e P2, fica:
Equação da energia total, ou Bernoulli (H=Energia/ɣ)

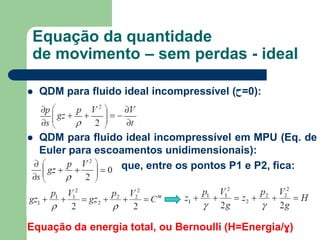

Equação da quantidade
de movimento – sem perdas - ideal

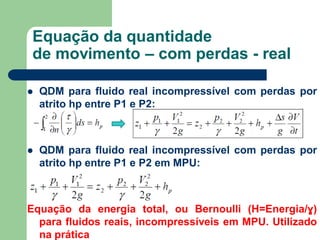

 QDM para fluido real incompressível com perdas por
atrito hp entre P1 e P2:
 QDM para fluido real incompressível com perdas por
atrito hp entre P1 e P2 em MPU:
Equação da energia total, ou Bernoulli (H=Energia/ɣ)
para fluidos reais, incompressíveis em MPU. Utilizado
na prática
de movimento – com perdas - real

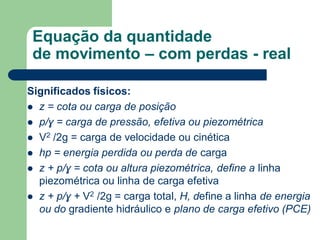

Significados físicos:
 z = cota ou carga de posição
 p/ɣ = carga de pressão, efetiva ou piezométrica
 V2 /2g = carga de velocidade ou cinética
 hp = energia perdida ou perda de carga
 z + p/ɣ = cota ou altura piezométrica, define a linha
piezométrica ou linha de carga efetiva
 z + p/ɣ + V2 /2g = carga total, H, define a linha de energia
ou do gradiente hidráulico e plano de carga efetivo (PCE)
de movimento – com perdas - real

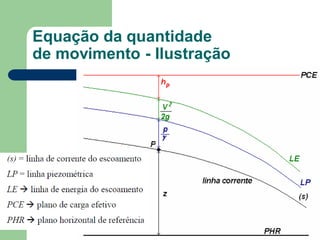

de movimento - Ilustração

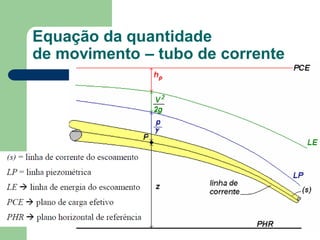

de movimento – tubo de corrente

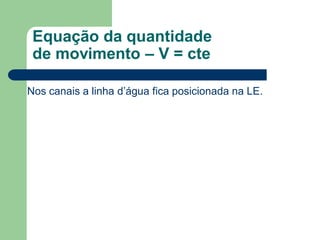

de movimento – V = cte

Nos canais a linha d’água fica posicionada na LE.

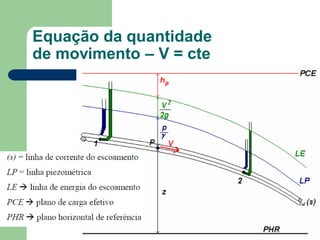

de movimento – V = cte

A equação da energia desenvolvida para um tubo de
corrente, de maneira geral, também se aplica a superfície
livre a partir do fundo de um canal, altura de líquido e
velocidade média em cada seção, conforme a figura:

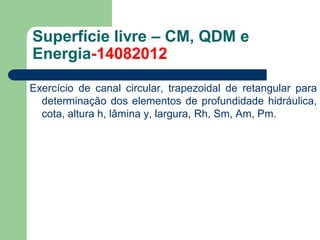

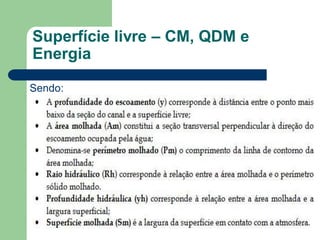

Superfície livre – CM, QDM e
Energia-14082012
PHR
P/ɣ=y
z
Patm

Sendo:
Energia

Exercício de canal circular, trapezoidal de retangular para
determinação dos elementos de profundidade hidráulica,
cota, altura h, lâmina y, largura, Rh, Sm, Am, Pm.
Energia-14082012

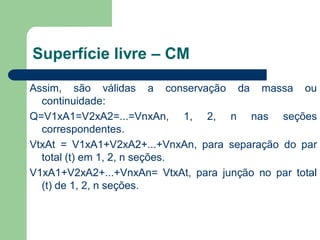

Assim, são válidas a conservação da massa ou
continuidade:
Q=V1xA1=V2xA2=...=VnxAn, 1, 2, n nas seções
correspondentes.
VtxAt = V1xA1+V2xA2+...+VnxAn, para separação do par
total (t) em 1, 2, n seções.
V1xA1+V2xA2+...+VnxAn= VtxAt, para junção no par total
(t) de 1, 2, n seções.
Superfície livre – CM

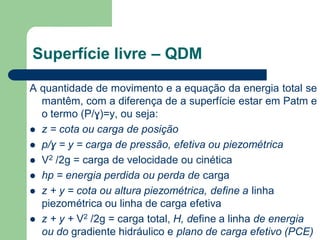

A quantidade de movimento e a equação da energia total se
mantêm, com a diferença de a superfície estar em Patm e
o termo (P/ɣ)=y, ou seja:
 z = cota ou carga de posição
 p/ɣ = y = carga de pressão, efetiva ou piezométrica
 V2 /2g = carga de velocidade ou cinética
 hp = energia perdida ou perda de carga
 z + y = cota ou altura piezométrica, define a linha
piezométrica ou linha de carga efetiva
 z + y + V2 /2g = carga total, H, define a linha de energia
ou do gradiente hidráulico e plano de carga efetivo (PCE)
Superfície livre – QDM

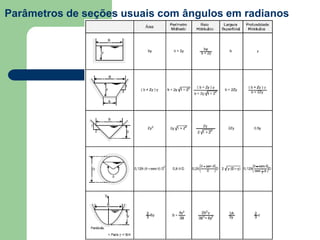

Parâmetros de seções usuais com ângulos em radianos

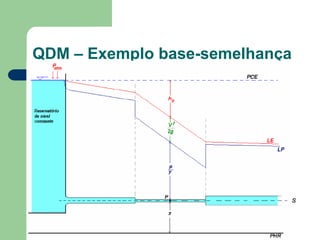

QDM – Exemplo base-semelhança
s


Pela Continuidade (Q=VA), tem-se:
Substituindo os termos na equação da Energia, vem:

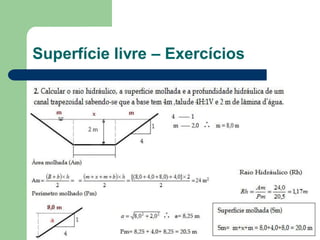

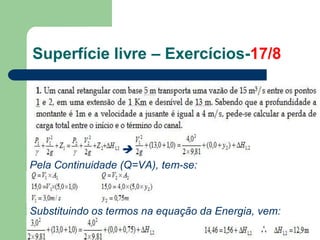

Superfície livre – Exercícios-17/8

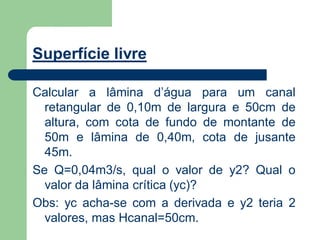

Superfície livre
Calcular a lâmina d’água para um canal
retangular de 0,10m de largura e 50cm de
altura, com cota de fundo de montante de
50m e lâmina de 0,40m, cota de jusante
45m.
Se Q=0,04m3/s, qual o valor de y2? Qual o
valor da lâmina crítica (yc)?
Obs: yc acha-se com a derivada e y2 teria 2
valores, mas Hcanal=50cm.

Superfície livre – Exercícios

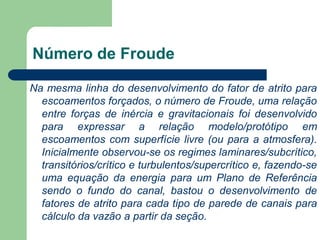

Na mesma linha do desenvolvimento do fator de atrito para
escoamentos forçados, o número de Froude, uma relação
entre forças de inércia e gravitacionais foi desenvolvido
para expressar a relação modelo/protótipo em
escoamentos com superfície livre (ou para a atmosfera).
Inicialmente observou-se os regimes laminares/subcrítico,
transitórios/crítico e turbulentos/supercrítico e, fazendo-se
uma equação da energia para um Plano de Referência
sendo o fundo do canal, bastou o desenvolvimento de
fatores de atrito para cada tipo de parede de canais para
cálculo da vazão a partir da seção.

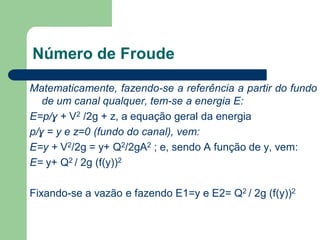

Número de Froude

Matematicamente, fazendo-se a referência a partir do fundo
de um canal qualquer, tem-se a energia E:
E=p/ɣ + V2 /2g + z, a equação geral da energia
p/ɣ = y e z=0 (fundo do canal), vem:
E=y + V2/2g = y+ Q2/2gA2 ; e, sendo A função de y, vem:
E= y+ Q2 / 2g (f(y))2
Fixando-se a vazão e fazendo E1=y e E2= Q2 / 2g (f(y))2
Número de Froude

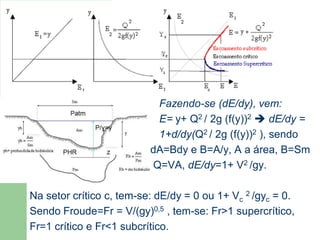

Fazendo-se (dE/dy), vem:
E= y+ Q2 / 2g (f(y))2  dE/dy =
1+d/dy(Q2 / 2g (f(y))2 ), sendo
dA=Bdy e B=A/y, A a área, B=Sm
Q=VA, dE/dy=1+ V2 /gy.
Na setor crítico c, tem-se: dE/dy = 0 ou 1+ Vc
2 /gyc = 0.
Sendo Froude=Fr = V/(gy)0,5 , tem-se: Fr>1 supercrítico,
Fr=1 crítico e Fr<1 subcrítico.
Número de Froude

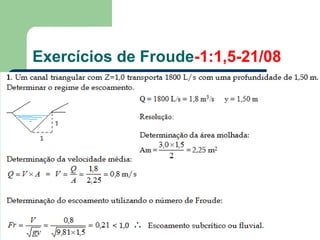

Exercícios de Froude-1:1,5-21/08

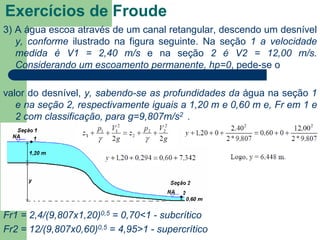

3) A água escoa através de um canal retangular, descendo um desnível
y, conforme ilustrado na figura seguinte. Na seção 1 a velocidade
medida é V1 = 2,40 m/s e na seção 2 é V2 = 12,00 m/s.
Considerando um escoamento permanente, hp=0, pede-se o
valor do desnível, y, sabendo-se as profundidades da água na seção 1
e na seção 2, respectivamente iguais a 1,20 m e 0,60 m e, Fr em 1 e
2 com classificação, para g=9,807m/s2 .
Fr1 = 2,4/(9,807x1,20)0,5 = 0,70<1 - subcrítico
Fr2 = 12/(9,807x0,60)0,5 = 4,95>1 - supercrítico

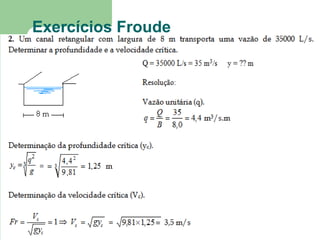

Exercícios de Froude

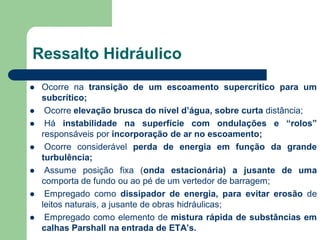

 Ocorre na transição de um escoamento supercrítico para um
subcrítico;
 Ocorre elevação brusca do nível d’água, sobre curta distância;
 Há instabilidade na superfície com ondulações e “rolos”
responsáveis por incorporação de ar no escoamento;
 Ocorre considerável perda de energia em função da grande
turbulência;
 Assume posição fixa (onda estacionária) a jusante de uma
comporta de fundo ou ao pé de um vertedor de barragem;
 Empregado como dissipador de energia, para evitar erosão de
leitos naturais, a jusante de obras hidráulicas;
 Empregado como elemento de mistura rápida de substâncias em
calhas Parshall na entrada de ETA’s.
Ressalto Hidráulico

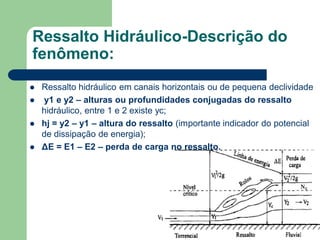

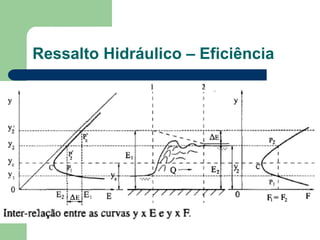

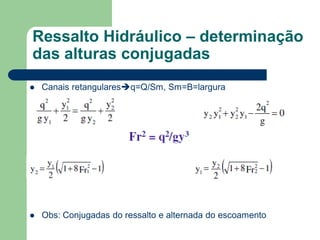

 Ressalto hidráulico em canais horizontais ou de pequena declividade
 y1 e y2 – alturas ou profundidades conjugadas do ressalto
hidráulico, entre 1 e 2 existe yc;
 hj = y2 – y1 – altura do ressalto (importante indicador do potencial
de dissipação de energia);

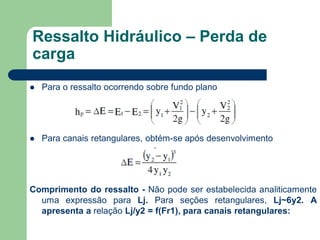

 ΔE = E1 – E2 – perda de carga no ressalto.
Ressalto Hidráulico-Descrição do
fenômeno:

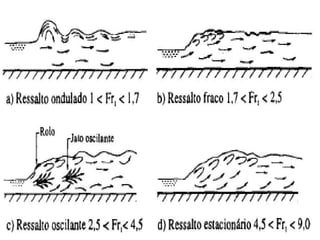

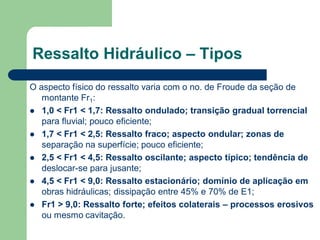

O aspecto físico do ressalto varia com o no. de Froude da seção de
montante Fr1:
 1,0 < Fr1 < 1,7: Ressalto ondulado; transição gradual torrencial
para fluvial; pouco eficiente;
 1,7 < Fr1 < 2,5: Ressalto fraco; aspecto ondular; zonas de
separação na superfície; pouco eficiente;
 2,5 < Fr1 < 4,5: Ressalto oscilante; aspecto típico; tendência de
deslocar-se para jusante;
 4,5 < Fr1 < 9,0: Ressalto estacionário; domínio de aplicação em
obras hidráulicas; dissipação entre 45% e 70% de E1;
 Fr1 > 9,0: Ressalto forte; efeitos colaterais – processos erosivos
ou mesmo cavitação.

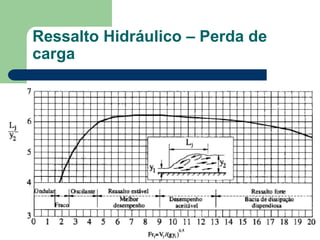

Ressalto Hidráulico – Tipos

Ressalto Hidráulico – Tipos

Devido à brusca mudança da força hidrostática entre as seções
extremas do ressalto, aplica-se a Teoria da Quantidade de
Movimento ao volume de controle, que se escreve como:
, sendo as forças hidrostáticas
, dividindo-se por ɣ, e, sendo a
força específica ou impulsão e para
pode-se traçar (y x F) como no caso da energia:

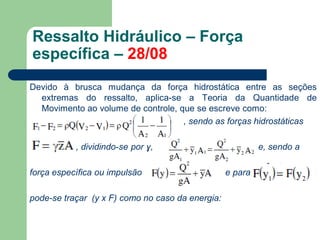

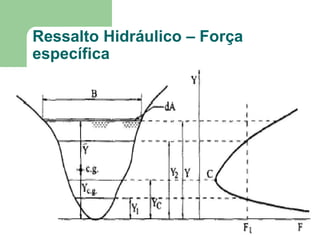

Ressalto Hidráulico – Força
específica – 28/08

Ressalto Hidráulico – Força
específica

 Canais retangularesq=Q/Sm, Sm=B=largura
 Obs: Conjugadas do ressalto e alternada do escoamento
Ressalto Hidráulico – determinação
das alturas conjugadas

 Para o ressalto ocorrendo sobre fundo plano
 Para canais retangulares, obtém-se após desenvolvimento
Comprimento do ressalto - Não pode ser estabelecida analiticamente
uma expressão para Lj. Para seções retangulares, Lj~6y2. A
apresenta a relação Lj/y2 = f(Fr1), para canais retangulares:
Ressalto Hidráulico – Perda de
carga

Ressalto Hidráulico – Perda de
carga

 É a capacidade de dissipação de energia mecânica do escoamento e
é dada por:
Não se deve confundir as alturas alternadas (escoamentos
recíprocos) com as alturas conjugadas do ressalto. Devido à
perda de carga no ressalto ΔE, y2 < a altura alternada de y1 (y’2).

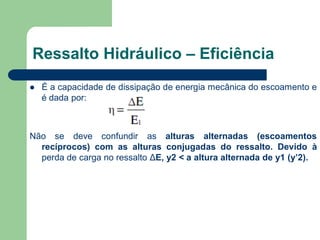

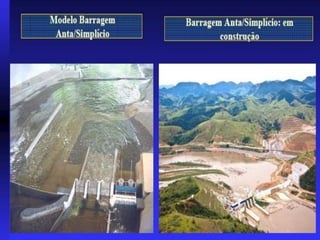

Ressalto Hidráulico – Eficiência

Ressalto Hidráulico – Eficiência

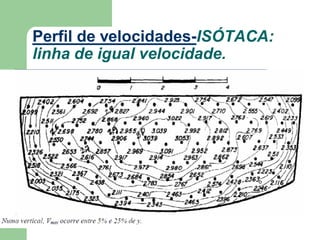

Perfil de velocidades-ISÓTACA:
linha de igual velocidade.

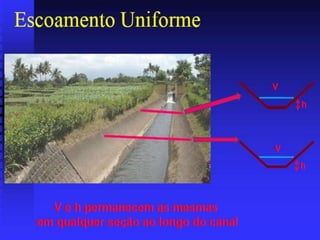

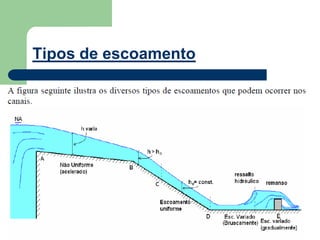

MPU

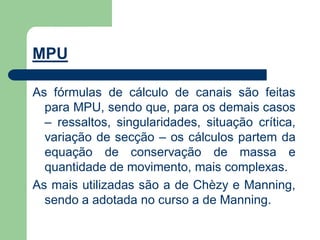

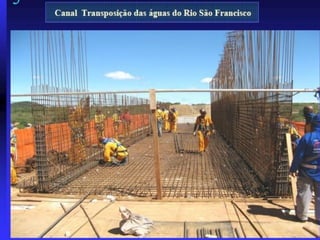

As fórmulas de cálculo de canais são feitas
para MPU, sendo que, para os demais casos
– ressaltos, singularidades, situação crítica,
variação de secção – os cálculos partem da
equação de conservação de massa e
quantidade de movimento, mais complexas.
As mais utilizadas são a de Chèzy e Manning,
sendo a adotada no curso a de Manning.

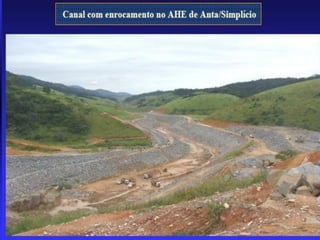

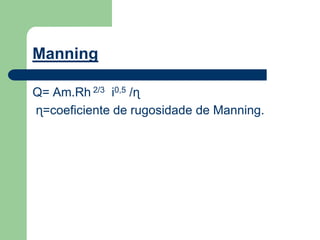

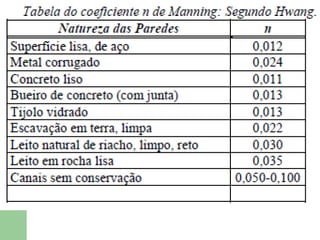

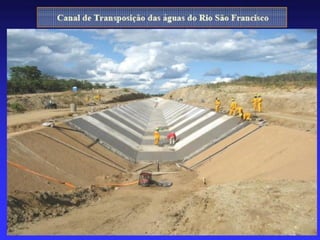

Manning
Q= Am.Rh 2/3 i0,5 /ɳ

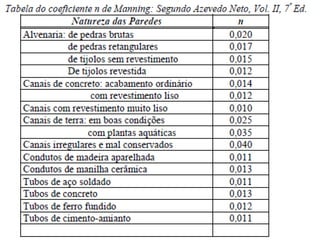

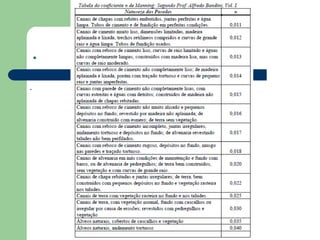

ɳ=coeficiente de rugosidade de Manning.

Calcular as alturas conjugadas e alternadas, lâmina crítica, comprimento
do ressalto para um canal retangular de 0,10m de largura e 50cm de
altura, com montante de lâmina de 0,40m, declividade 2%, referência
de cota no fundo do canal, perda de carga de 1cm, Q (Manning) com
ɳ=0,010.
Ressalto Hidráulico-Descrição do
fenômeno: 29/08

CONTEÚDO PROGRAMÁTICO –
ATÉ O MOMENTO
 Movimento Permanente Uniforme em Canais.
 Canais retangulares, trapezoidais naturais e artificiais.
Rugosidade.
 Perfil de Velocidades.
 Dimensionamento de Canais.
 Retificação de Canais.
 Movimento Turbulento Uniforme em Canais.
 Movimento Variado nos Canais.

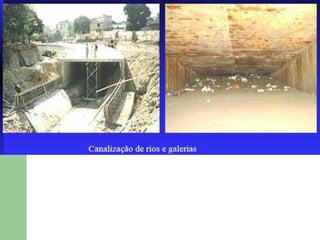

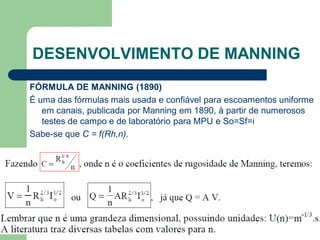

FÓRMULA DE MANNING (1890)
É uma das fórmulas mais usada e confiável para escoamentos uniforme
em canais, publicada por Manning em 1890, à partir de numerosos
testes de campo e de laboratório para MPU e So=Sf=i
Sabe-se que C = f(Rh,n).

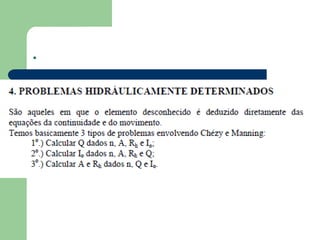

DESENVOLVIMENTO DE MANNING

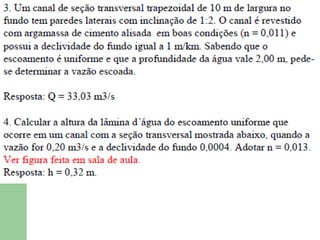

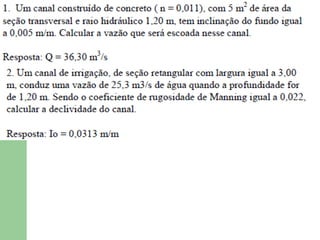

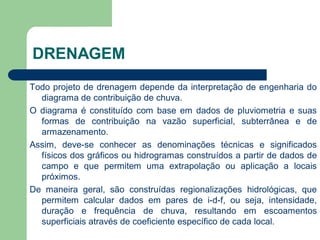

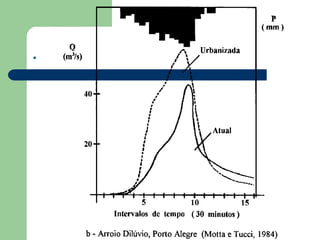

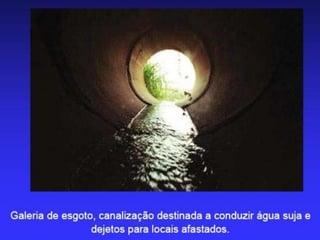

Todo projeto de drenagem depende da interpretação de engenharia do
diagrama de contribuição de chuva.
O diagrama é constituído com base em dados de pluviometria e suas
formas de contribuição na vazão superficial, subterrânea e de
armazenamento.
Assim, deve-se conhecer as denominações técnicas e significados
físicos dos gráficos ou hidrogramas construídos a partir de dados de
campo e que permitem uma extrapolação ou aplicação a locais
próximos.
De maneira geral, são construídas regionalizações hidrológicas, que
permitem calcular dados em pares de i-d-f, ou seja, intensidade,
duração e frequência de chuva, resultando em escoamentos
superficiais através de coeficiente específico de cada local.
DRENAGEM

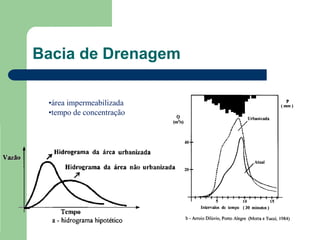

Bacia de Drenagem
•área impermeabilizada
•tempo de concentração

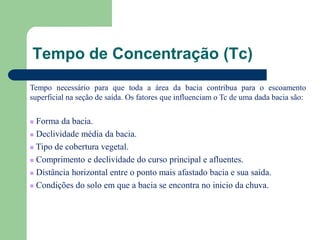

Tempo de Concentração (Tc)
Tempo necessário para que toda a área da bacia contribua para o escoamento
superficial na seção de saída. Os fatores que influenciam o Tc de uma dada bacia são:
 Forma da bacia.
 Declividade média da bacia.
 Tipo de cobertura vegetal.
 Comprimento e declividade do curso principal e afluentes.
 Distância horizontal entre o ponto mais afastado bacia e sua saída.
 Condições do solo em que a bacia se encontra no inicio da chuva.

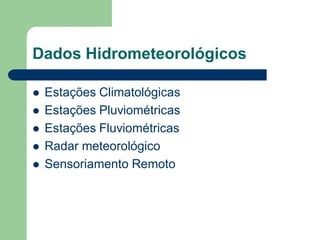

Dados Hidrometeorológicos
 Estações Climatológicas
 Estações Pluviométricas
 Estações Fluviométricas
 Radar meteorológico
 Sensoriamento Remoto

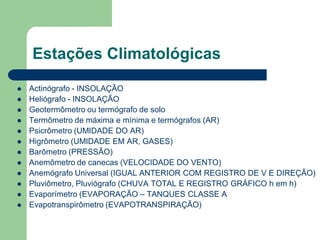

Estações Climatológicas
 Actinógrafo - INSOLAÇÃO
 Heliógrafo - INSOLAÇÃO
 Geotermômetro ou termógrafo de solo
 Termômetro de máxima e mínima e termógrafos (AR)
 Psicrômetro (UMIDADE DO AR)
 Higrômetro (UMIDADE EM AR, GASES)
 Barômetro (PRESSÃO)
 Anemômetro de canecas (VELOCIDADE DO VENTO)
 Anemógrafo Universal (IGUAL ANTERIOR COM REGISTRO DE V E DIREÇÃO)
 Pluviômetro, Pluviógrafo (CHUVA TOTAL E REGISTRO GRÁFICO h em h)
 Evaporímetro (EVAPORAÇÃO – TANQUES CLASSE A
 Evapotranspirômetro (EVAPOTRANSPIRAÇÃO)

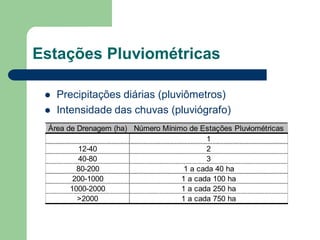

Estações Pluviométricas
 Precipitações diárias (pluviômetros)
 Intensidade das chuvas (pluviógrafo)
Área de Drenagem (ha) Número Mínimo de Estações Pluviométricas
1
12-40 2
40-80 3
80-200 1 a cada 40 ha
200-1000 1 a cada 100 ha
1000-2000 1 a cada 250 ha
>2000 1 a cada 750 ha

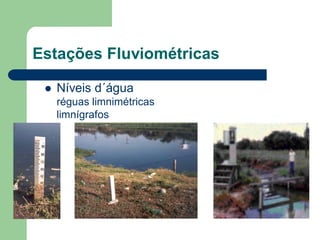

Estações Fluviométricas
 Níveis d´água
réguas limnimétricas
limnígrafos

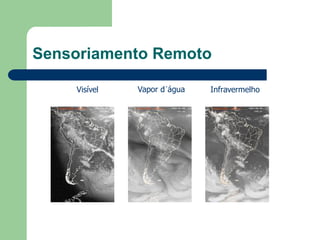

Sensoriamento Remoto
Visível Vapor d´água Infravermelho

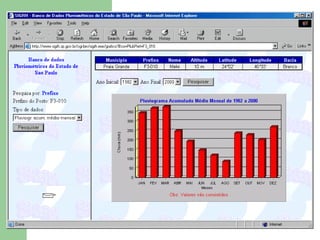

Banco de Dados - SP
 www.sigrh.sp.gov.br

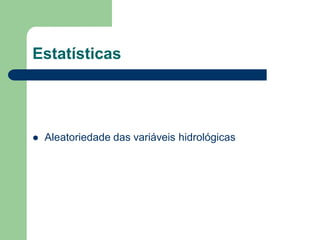

Estatísticas
 Aleatoriedade das variáveis hidrológicas

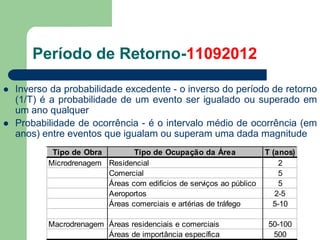

Período de Retorno-11092012
 Inverso da probabilidade excedente - o inverso do período de retorno
(1/T) é a probabilidade de um evento ser igualado ou superado em
um ano qualquer
 Probabilidade de ocorrência - é o intervalo médio de ocorrência (em
anos) entre eventos que igualam ou superam uma dada magnitude
Tipo de Obra Tipo de Ocupação da Área T (anos)
Microdrenagem Residencial 2
Comercial 5
Áreas com edifícios de serviços ao público 5
Aeroportos 2-5
Áreas comerciais e artérias de tráfego 5-10
Macrodrenagem Áreas residenciais e comerciais 50-100
Áreas de importância específica 500

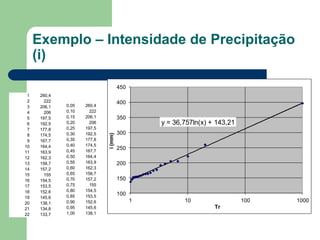

Exemplo – Intensidade de Precipitação
(i)
1 260,4
2 222
3 206,1
4 206
5 197,5
6 192,5
7 177,8
8 174,5
9 167,7
10 164,4
11 163,9
12 162,3
13 158,7
14 157,2
15 155
16 154,5
17 153,5
18 152,6
19 145,6
20 138,1
21 134,8
22 133,7
0,05 260,4
0,10 222
0,15 206,1
0,20 206
0,25 197,5
0,30 192,5
0,35 177,8
0,40 174,5
0,45 167,7
0,50 164,4
0,55 163,9
0,60 162,3
0,65 158,7
0,70 157,2
0,75 155
0,80 154,5
0,85 153,5
0,90 152,6
0,95 145,6
1,00 138,1
y = 36,757ln(x) + 143,21
100
150
200
250
300
350
400
450
1 10 100 1000
i(mm)
Tr

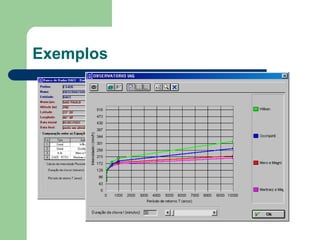

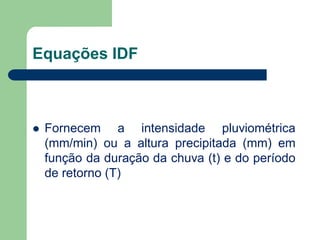

Equações IDF
 Fornecem a intensidade pluviométrica
(mm/min) ou a altura precipitada (mm) em
função da duração da chuva (t) e do período
de retorno (T)

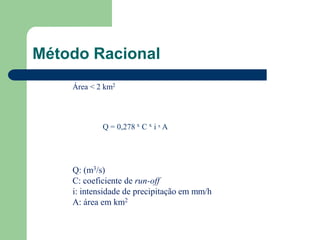

Método Racional
Área < 2 km2
Q = 0,278 x C x i x A
Q: (m3/s)
C: coeficiente de run-off
i: intensidade de precipitação em mm/h
A: área em km2

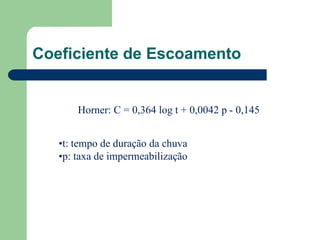

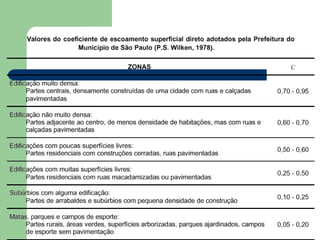

Coeficiente de Escoamento
Horner: C = 0,364 log t + 0,0042 p - 0,145
•t: tempo de duração da chuva
•p: taxa de impermeabilização

Hidrulica e hidrologia_aplicada_30102012

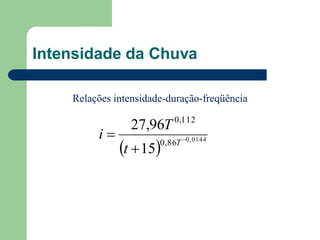

Intensidade da Chuva
Relações intensidade-duração-freqüência
 
0144,0
86,0
112,0
15
96,27


 T
t
T
i

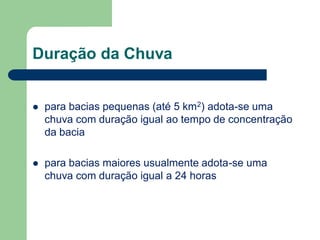

Duração da Chuva
 para bacias pequenas (até 5 km2) adota-se uma
chuva com duração igual ao tempo de concentração
da bacia
 para bacias maiores usualmente adota-se uma
chuva com duração igual a 24 horas

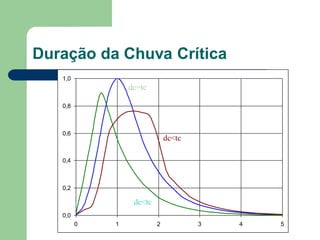

Duração da Chuva Crítica
0,0
0,2
0,4
0,6
0,8
1,0
0 1 2 3 4 5
dc<tc
dc<tc
dc=tc

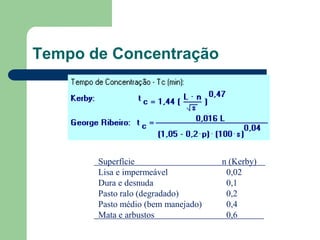

Tempo de Concentração
Superfície n (Kerby)
Lisa e impermeável 0,02
Dura e desnuda 0,1
Pasto ralo (degradado) 0,2
Pasto médio (bem manejado) 0,4
Mata e arbustos 0,6

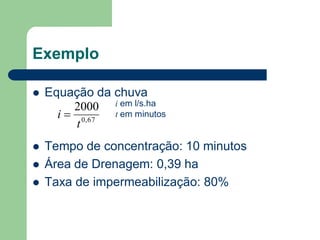

Exemplo
 Equação da chuva
 Tempo de concentração: 10 minutos
 Área de Drenagem: 0,39 ha
 Taxa de impermeabilização: 80%
67,0
2000
t
i 
i em l/s.ha
t em minutos

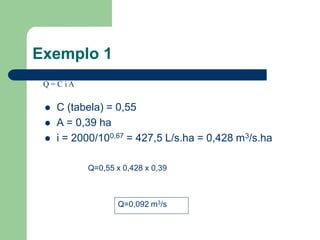

Exemplo 1
 C (tabela) = 0,55
 A = 0,39 ha
 i = 2000/100,67 = 427,5 L/s.ha = 0,428 m3/s.ha
Q = C i A
Q=0,55 x 0,428 x 0,39
Q=0,092 m3/s

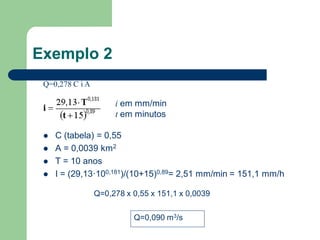

Exemplo 2
Q=0,278 C i A
 C (tabela) = 0,55
 A = 0,0039 km2
 T = 10 anos
 I = (29,13·100,181)/(10+15)0,89= 2,51 mm/min = 151,1 mm/h
i em mm/min
t em minutos
Q=0,278 x 0,55 x 151,1 x 0,0039
Q=0,090 m3/s

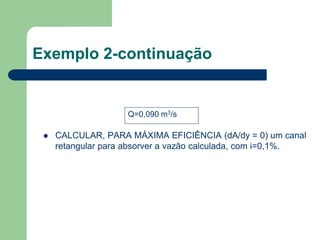

Exemplo 2-continuação

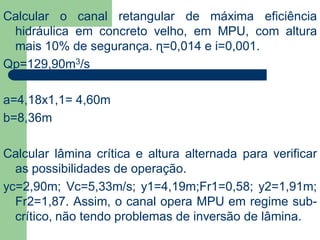

 CALCULAR, PARA MÁXIMA EFICIÊNCIA (dA/dy = 0) um canal
retangular para absorver a vazão calculada, com i=0,1%.
Q=0,090 m3/s

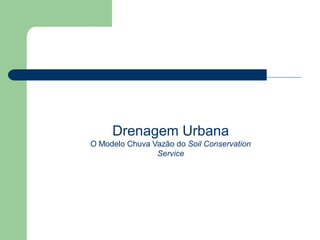

Drenagem Urbana
O Modelo Chuva Vazão do Soil Conservation
Service

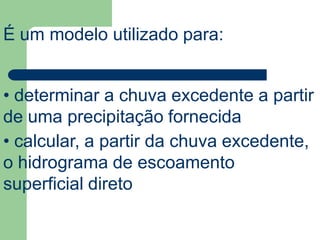

É um modelo utilizado para:
• determinar a chuva excedente a partir
de uma precipitação fornecida
• calcular, a partir da chuva excedente,
o hidrograma de escoamento
superficial direto

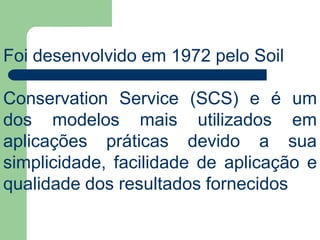

Foi desenvolvido em 1972 pelo Soil
Conservation Service (SCS) e é um
dos modelos mais utilizados em
aplicações práticas devido a sua
simplicidade, facilidade de aplicação e
qualidade dos resultados fornecidos

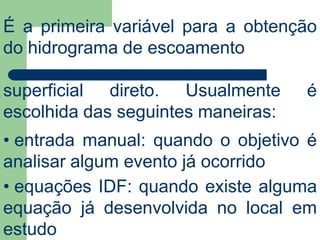

É a primeira variável para a obtenção
do hidrograma de escoamento
superficial direto. Usualmente é
escolhida das seguintes maneiras:
• entrada manual: quando o objetivo é
analisar algum evento já ocorrido
• equações IDF: quando existe alguma
equação já desenvolvida no local em
estudo

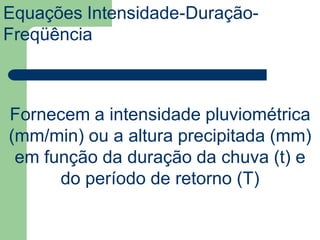

Equações Intensidade-Duração-
Freqüência
Fornecem a intensidade pluviométrica
(mm/min) ou a altura precipitada (mm)
em função da duração da chuva (t) e
do período de retorno (T)

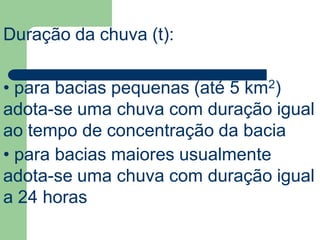

Duração da chuva (t):
• para bacias pequenas (até 5 km2)
adota-se uma chuva com duração igual
ao tempo de concentração da bacia
• para bacias maiores usualmente
adota-se uma chuva com duração igual
a 24 horas

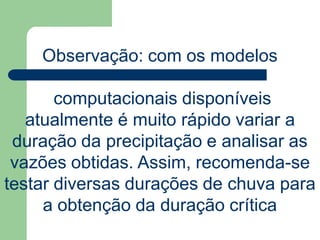

Observação: com os modelos
computacionais disponíveis
atualmente é muito rápido variar a
duração da precipitação e analisar as
vazões obtidas. Assim, recomenda-se
testar diversas durações de chuva para
a obtenção da duração crítica

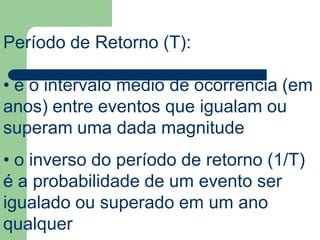

Período de Retorno (T):
• é o intervalo médio de ocorrência (em
anos) entre eventos que igualam ou
superam uma dada magnitude
• o inverso do período de retorno (1/T)
é a probabilidade de um evento ser
igualado ou superado em um ano
qualquer

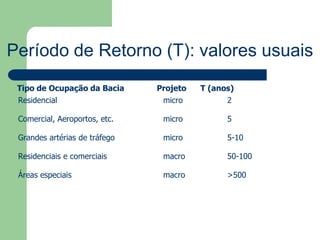

Período de Retorno (T): valores usuais
Tipo de Ocupação da Bacia Projeto T (anos)
Residencial micro 2
Comercial, Aeroportos, etc. micro 5
Grandes artérias de tráfego micro 5-10
Residenciais e comerciais macro 50-100
Áreas especiais macro >500

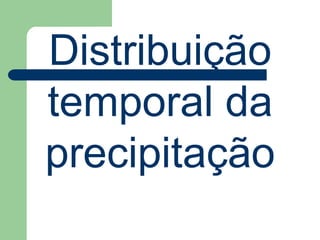

Distribuição
temporal da
precipitação

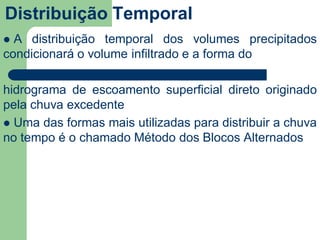

Distribuição Temporal
 A distribuição temporal dos volumes precipitados
condicionará o volume infiltrado e a forma do
hidrograma de escoamento superficial direto originado
pela chuva excedente
 Uma das formas mais utilizadas para distribuir a chuva
no tempo é o chamado Método dos Blocos Alternados

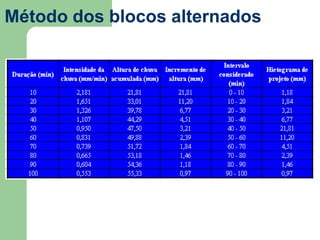

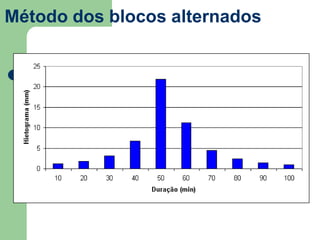

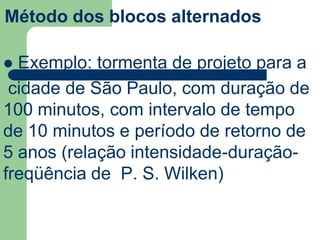

Método dos blocos alternados
 Exemplo: tormenta de projeto para a
cidade de São Paulo, com duração de
100 minutos, com intervalo de tempo
de 10 minutos e período de retorno de
5 anos (relação intensidade-duração-
freqüência de P. S. Wilken)

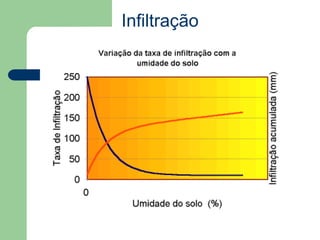

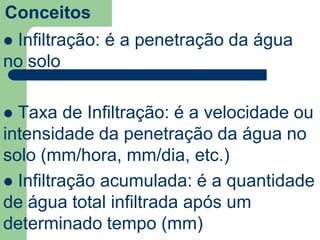

Conceitos
 Infiltração: é a penetração da água
no solo
 Taxa de Infiltração: é a velocidade ou
intensidade da penetração da água no
solo (mm/hora, mm/dia, etc.)
 Infiltração acumulada: é a quantidade
de água total infiltrada após um
determinado tempo (mm)

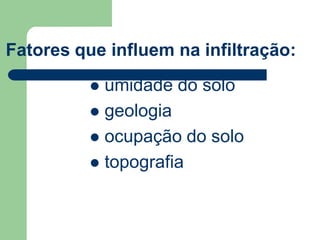

Fatores que influem na infiltração:
 umidade do solo
 geologia
 ocupação do solo
 topografia

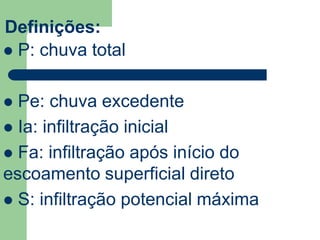

Definições:
 P: chuva total
 Pe: chuva excedente
 Ia: infiltração inicial
 Fa: infiltração após início do
escoamento superficial direto
 S: infiltração potencial máxima

IaP
Pe
S
Fa



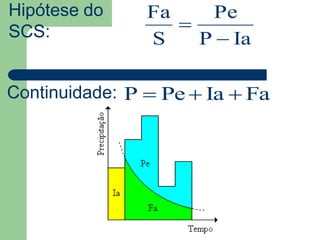

Hipótese do
SCS:
Continuidade: FaIaPeP 

IaP
SPe
IaPeP




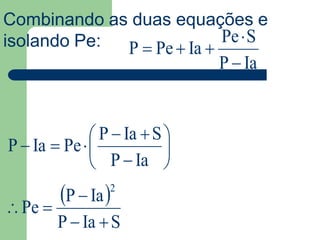

Combinando as duas equações e
isolando Pe:
 
SIaP
IaP
Pe
2












IaP
SIaP
PeIaP

S2,0Ia 

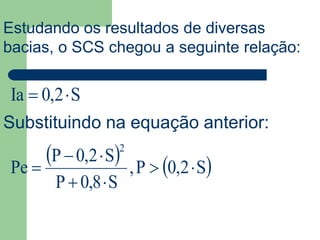

Estudando os resultados de diversas
bacias, o SCS chegou a seguinte relação:
Substituindo na equação anterior:
   S2,0P,
S8,0P
S2,0P
Pe
2





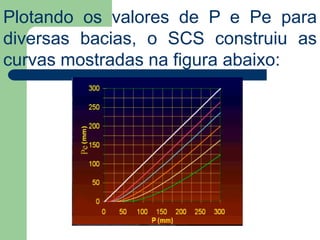

Plotando os valores de P e Pe para
diversas bacias, o SCS construiu as
curvas mostradas na figura abaixo:

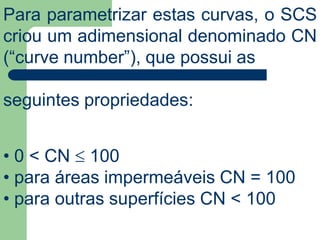

Para parametrizar estas curvas, o SCS
criou um adimensional denominado CN
(“curve number”), que possui as
seguintes propriedades:
• 0 < CN  100
• para áreas impermeáveis CN = 100
• para outras superfícies CN < 100

  





 10
CN
1000
4,25mmS

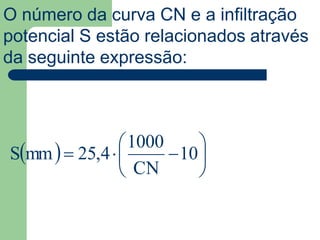

O número da curva CN e a infiltração
potencial S estão relacionados através
da seguinte expressão:

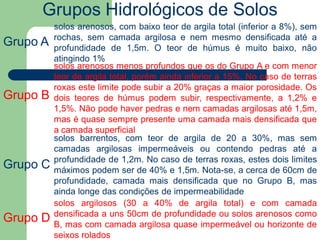

Grupos Hidrológicos de Solos
Grupo A
Grupo B
Grupo C
Grupo D
solos arenosos, com baixo teor de argila total (inferior a 8%), sem
rochas, sem camada argilosa e nem mesmo densificada até a
profundidade de 1,5m. O teor de húmus é muito baixo, não
atingindo 1%
solos arenosos menos profundos que os do Grupo A e com menor
teor de argila total, porém ainda inferior a 15%. No caso de terras
roxas este limite pode subir a 20% graças a maior porosidade. Os
dois teores de húmus podem subir, respectivamente, a 1,2% e
1,5%. Não pode haver pedras e nem camadas argilosas até 1,5m,
mas é quase sempre presente uma camada mais densificada que
a camada superficial
solos barrentos, com teor de argila de 20 a 30%, mas sem
camadas argilosas impermeáveis ou contendo pedras até a
profundidade de 1,2m. No caso de terras roxas, estes dois limites
máximos podem ser de 40% e 1,5m. Nota-se, a cerca de 60cm de
profundidade, camada mais densificada que no Grupo B, mas
ainda longe das condições de impermeabilidade
solos argilosos (30 a 40% de argila total) e com camada
densificada a uns 50cm de profundidade ou solos arenosos como
B, mas com camada argilosa quase impermeável ou horizonte de
seixos rolados

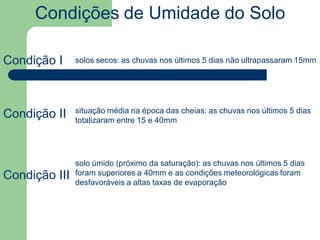

Condições de Umidade do Solo
Condição I
Condição II
Condição III
solos secos: as chuvas nos últimos 5 dias não ultrapassaram 15mm
situação média na época das cheias: as chuvas nos últimos 5 dias
totalizaram entre 15 e 40mm
solo úmido (próximo da saturação): as chuvas nos últimos 5 dias
foram superiores a 40mm e as condições meteorológicas foram
desfavoráveis a altas taxas de evaporação

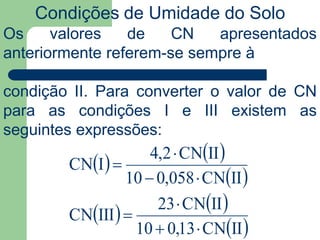

Condições de Umidade do Solo
   
 
   
 IICN13,010
IICN23
IIICN
IICN058,010
IICN2,4
ICN







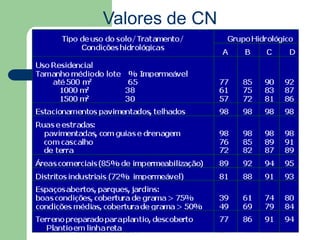

Os valores de CN apresentados
anteriormente referem-se sempre à
condição II. Para converter o valor de CN
para as condições I e III existem as
seguintes expressões:

Aplicação
 Classificar o tipo de solo existente na bacia
 determinar a ocupação predominante

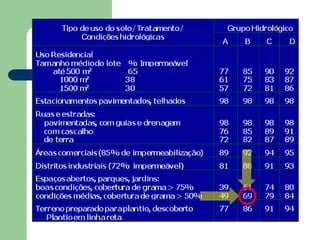

 com a tabela do SCS para a Condição de Umidade II
determinar o valor de CN
 corrigir o CN para a condição de umidade desejada
 no caso de existirem na bacia diversos tipos de solo e
ocupações, determinar o CN pela média ponderada

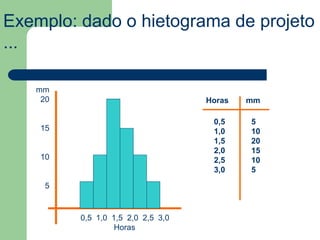

Exemplo: dado o hietograma de projeto
...
0,5
1,0
1,5
2,0
2,5
3,0
5
10
20
15
10
5
mmHoras
0,5 1,0 1,5 2,0 2,5 3,0
Horas
mm
20
15
10
5

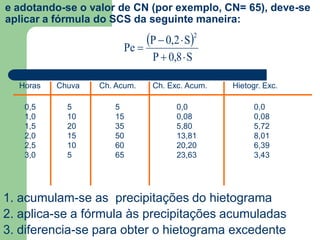

e adotando-se o valor de CN (por exemplo, CN= 65), deve-se
aplicar a fórmula do SCS da seguinte maneira:
0,5
1,0
1,5
2,0
2,5
3,0
5
10
20
15
10
5
ChuvaHoras
1. acumulam-se as precipitações do hietograma
5
15
35
50
60
65
Ch. Acum.
2. aplica-se a fórmula às precipitações acumuladas
Ch. Exc. Acum.
0,0
0,08
5,80
13,81
20,20
23,63
3. diferencia-se para obter o hietograma excedente
Hietogr. Exc.
0,0
0,08
5,72
8,01
6,39
3,43
 
S8,0P
S2,0P
Pe
2




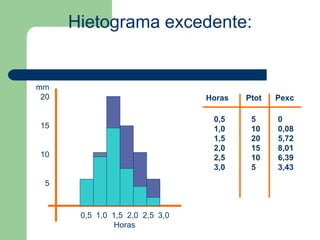

Hietograma excedente:
0,5
1,0
1,5
2,0
2,5
3,0
5
10
20
15
10
5
Horas
0
0,08
5,72
8,01
6,39
3,43
Ptot Pexc
mm
20
15
10
5
0,5 1,0 1,5 2,0 2,5 3,0
Horas

Hidrograma de
Escoamento
Superficial
Direto 18/09/2012

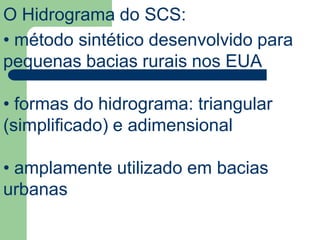

O Hidrograma do SCS:
• método sintético desenvolvido para
pequenas bacias rurais nos EUA
• formas do hidrograma: triangular
(simplificado) e adimensional
• amplamente utilizado em bacias
urbanas

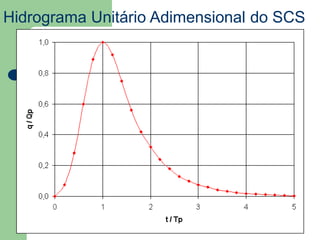

Hidrograma Unitário Adimensional do SCS

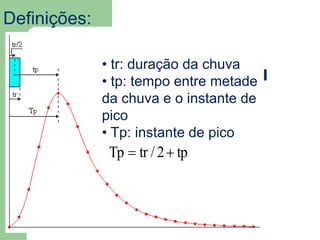

Definições:
• tr: duração da chuva
• tp: tempo entre metade
da chuva e o instante de
pico
• Tp: instante de pico
tp2/trTp 

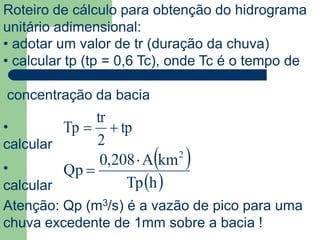

Roteiro de cálculo para obtenção do hidrograma
unitário adimensional:
• adotar um valor de tr (duração da chuva)
• calcular tp (tp = 0,6 Tc), onde Tc é o tempo de
concentração da bacia
tp
2
tr
Tp •
calcular
 
 hTp
kmA208,0
Qp
2

•
calcular
Atenção: Qp (m3/s) é a vazão de pico para uma
chuva excedente de 1mm sobre a bacia !

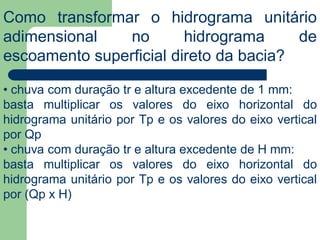

Como transformar o hidrograma unitário
adimensional no hidrograma de
escoamento superficial direto da bacia?
• chuva com duração tr e altura excedente de 1 mm:
basta multiplicar os valores do eixo horizontal do
hidrograma unitário por Tp e os valores do eixo vertical
por Qp
• chuva com duração tr e altura excedente de H mm:
basta multiplicar os valores do eixo horizontal do
hidrograma unitário por Tp e os valores do eixo vertical
por (Qp x H)

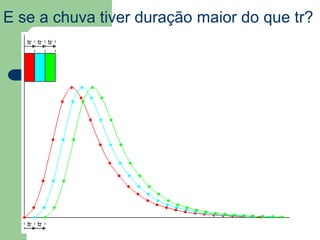

E se a chuva tiver duração maior do que tr?

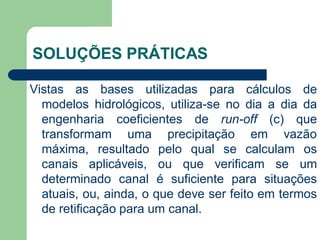

Vistas as bases utilizadas para cálculos de
modelos hidrológicos, utiliza-se no dia a dia da
engenharia coeficientes de run-off (c) que
transformam uma precipitação em vazão
máxima, resultado pelo qual se calculam os
canais aplicáveis, ou que verificam se um
determinado canal é suficiente para situações
atuais, ou, ainda, o que deve ser feito em termos
de retificação para um canal.

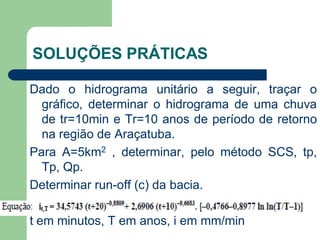

SOLUÇÕES PRÁTICAS

Dado o hidrograma unitário a seguir, traçar o
gráfico, determinar o hidrograma de uma chuva
de tr=10min e Tr=10 anos de período de retorno
na região de Araçatuba.
Para A=5km2 , determinar, pelo método SCS, tp,
Tp, Qp.
Determinar run-off (c) da bacia.
t em minutos, T em anos, i em mm/min

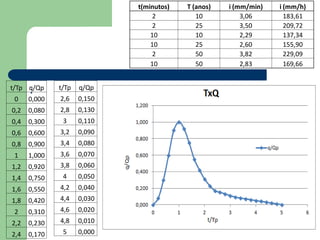

SOLUÇÕES PRÁTICAS

.t/Tp q/Qp
0 0,000
0,2 0,080
0,4 0,300
0,6 0,600
0,8 0,900
1 1,000
1,2 0,920
1,4 0,750
1,6 0,550
1,8 0,420
2 0,310
2,2 0,230
2,4 0,170
t/Tp q/Qp
2,6 0,150
2,8 0,130
3 0,110
3,2 0,090
3,4 0,080
3,6 0,070
3,8 0,060
4 0,050
4,2 0,040
4,4 0,030
4,6 0,020
4,8 0,010
5 0,000
t(minutos) T (anos) i (mm/min) i (mm/h)
2 10 3,06 183,61
2 25 3,50 209,72
10 10 2,29 137,34
10 25 2,60 155,90
2 50 3,82 229,09
10 50 2,83 169,66

10 10 2,29 137,34

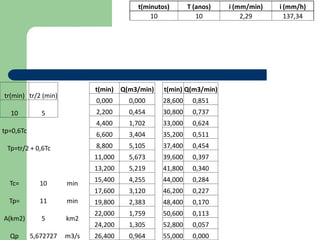

tr(min) tr/2 (min)
10 5
tp=0,6Tc
Tp=tr/2 + 0,6Tc
Tc= 10 min
Tp= 11 min
A(km2) 5 km2
Qp 5,672727 m3/s
t(min) Q(m3/min)
0,000 0,000
2,200 0,454
4,400 1,702
6,600 3,404
8,800 5,105
11,000 5,673
13,200 5,219
15,400 4,255
17,600 3,120
19,800 2,383
22,000 1,759
24,200 1,305
26,400 0,964
t(min) Q(m3/min)
28,600 0,851
30,800 0,737
33,000 0,624
35,200 0,511
37,400 0,454
39,600 0,397
41,800 0,340
44,000 0,284
46,200 0,227
48,400 0,170
50,600 0,113
52,800 0,057
55,000 0,000

 

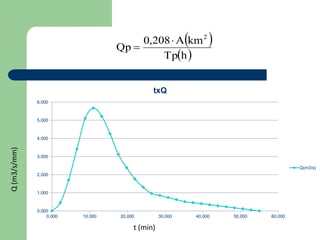

 hTp
kmA208,0
Qp
2


0,000
1,000
2,000
3,000
4,000
5,000
6,000
0,000 10,000 20,000 30,000 40,000 50,000 60,000
txQ
Q(m3/s)
t (min)
Q(m3/s/mm)

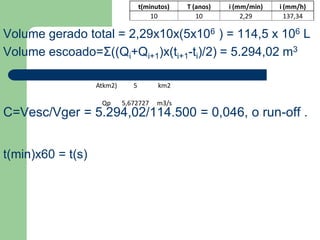

Volume gerado total = 2,29x10x(5x106 ) = 114,5 x 106 L
Volume escoado=Σ((Qi+Qi+1)x(ti+1-ti)/2) = 5.294,02 m3
C=Vesc/Vger = 5.294,02/114.500 = 0,046, o run-off .
t(min)x60 = t(s)
10 10 2,29 137,34
Atkm2) 5 km2
Qp 5,672727 m3/s

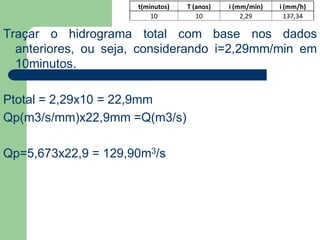

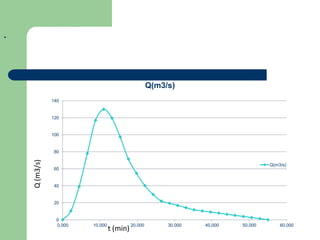

Traçar o hidrograma total com base nos dados
anteriores, ou seja, considerando i=2,29mm/min em
10minutos.
Ptotal = 2,29x10 = 22,9mm
Qp(m3/s/mm)x22,9mm =Q(m3/s)
Qp=5,673x22,9 = 129,90m3/s
10 10 2,29 137,34

.
0
20
40
60
80
100
120
140
0,000 10,000 20,000 30,000 40,000 50,000 60,000
Q(m3/s)
Q(m3/s)
Q(m3/s)
t (min)

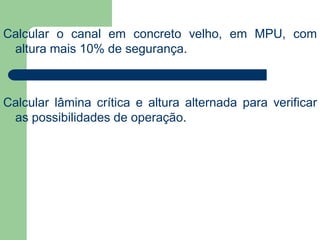

Calcular o canal em concreto velho, em MPU, com
altura mais 10% de segurança.
Calcular lâmina crítica e altura alternada para verificar
as possibilidades de operação.

Calcular o canal retangular de máxima eficiência
hidráulica em concreto velho, em MPU, com altura
mais 10% de segurança. ɳ=0,014 e i=0,001.
Qp=129,90m3/s
a=4,18x1,1= 4,60m
b=8,36m
Calcular lâmina crítica e altura alternada para verificar
as possibilidades de operação.
yc=2,90m; Vc=5,33m/s; y1=4,19m;Fr1=0,58; y2=1,91m;
Fr2=1,87. Assim, o canal opera MPU em regime sub-
crítico, não tendo problemas de inversão de lâmina.

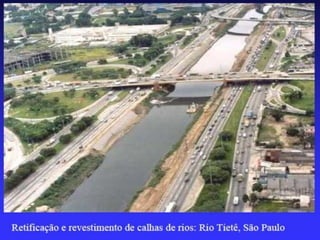

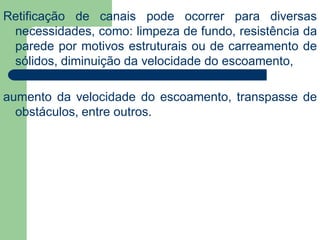

Retificação de canais pode ocorrer para diversas
necessidades, como: limpeza de fundo, resistência da
parede por motivos estruturais ou de carreamento de
sólidos, diminuição da velocidade do escoamento,
aumento da velocidade do escoamento, transpasse de
obstáculos, entre outros.

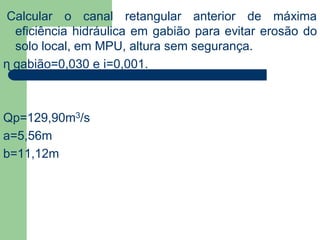

Calcular o canal retangular anterior de máxima
eficiência hidráulica em gabião para evitar erosão do
solo local, em MPU, altura sem segurança.
ɳ gabião=0,030 e i=0,001.
Qp=129,90m3/s
a=5,56m
b=11,12m

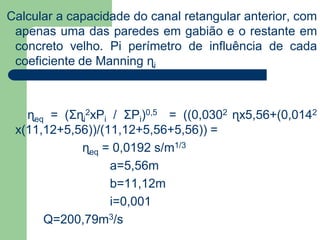

Calcular a capacidade do canal retangular anterior, com
apenas uma das paredes em gabião e o restante em
concreto velho. Pi perímetro de influência de cada
coeficiente de Manning ɳi
ɳeq = (Σɳi
2xPi / ΣPi)0,5 = ((0,0302 ɳx5,56+(0,0142
x(11,12+5,56))/(11,12+5,56+5,56)) =
ɳeq = 0,0192 s/m1/3
a=5,56m
b=11,12m
i=0,001
Q=200,79m3/s

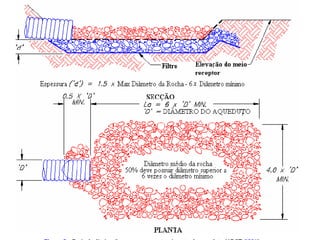

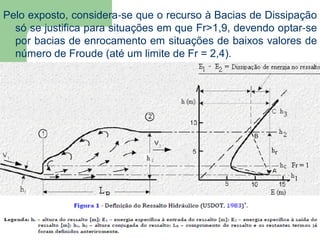

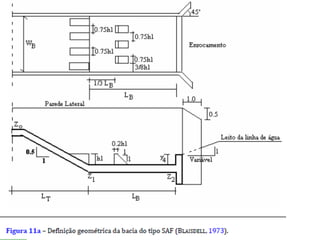

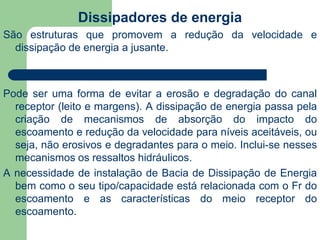

Dissipadores de energia
São estruturas que promovem a redução da velocidade e
dissipação de energia a jusante.
Pode ser uma forma de evitar a erosão e degradação do canal
receptor (leito e margens). A dissipação de energia passa pela
criação de mecanismos de absorção do impacto do
escoamento e redução da velocidade para níveis aceitáveis, ou
seja, não erosivos e degradantes para o meio. Inclui-se nesses
mecanismos os ressaltos hidráulicos.

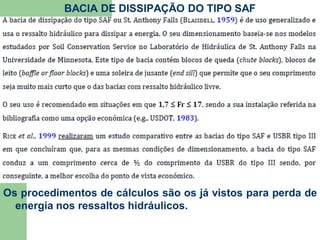

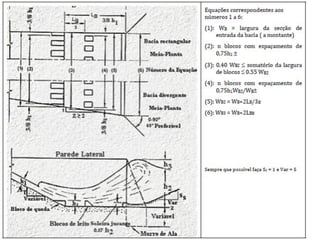

A necessidade de instalação de Bacia de Dissipação de Energia
bem como o seu tipo/capacidade está relacionada com o Fr do
escoamento e as características do meio receptor do
escoamento.

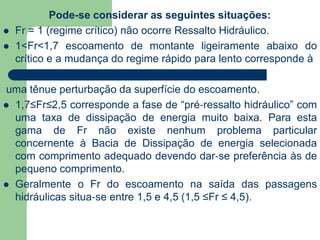

Pode-se considerar as seguintes situações:
 Fr = 1 (regime crítico) não ocorre Ressalto Hidráulico.
 1<Fr<1,7 escoamento de montante ligeiramente abaixo do
crítico e a mudança do regime rápido para lento corresponde à
uma tênue perturbação da superfície do escoamento.
 1,7≤Fr≤2,5 corresponde a fase de “pré‐ressalto hidráulico” com
uma taxa de dissipação de energia muito baixa. Para esta
gama de Fr não existe nenhum problema particular
concernente à Bacia de Dissipação de energia selecionada
com comprimento adequado devendo dar‐se preferência às de
pequeno comprimento.
 Geralmente o Fr do escoamento na saída das passagens
hidráulicas situa‐se entre 1,5 e 4,5 (1,5 ≤Fr ≤ 4,5).

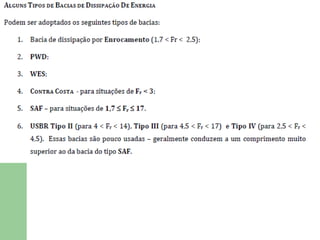

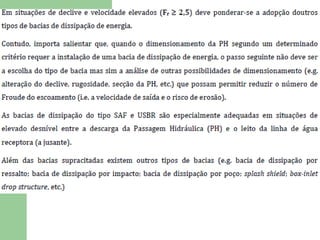

Pelo exposto, considera‐se que o recurso à Bacias de Dissipação
só se justifica para situações em que Fr>1,9, devendo optar‐se
por bacias de enrocamento em situações de baixos valores de
número de Froude (até um limite de Fr = 2,4).

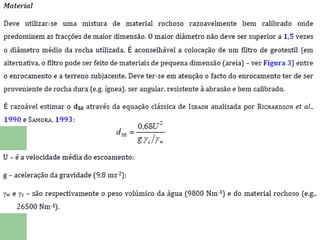

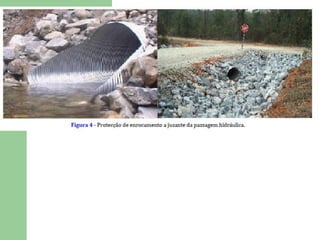

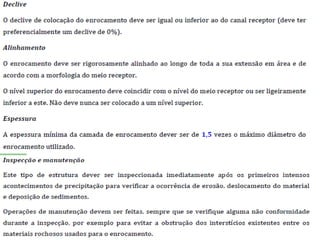

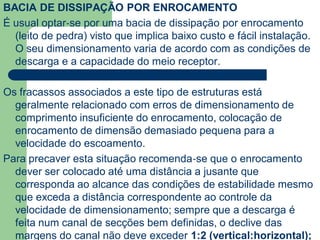

BACIA DE DISSIPAÇÃO POR ENROCAMENTO
É usual optar‐se por uma bacia de dissipação por enrocamento
(leito de pedra) visto que implica baixo custo e fácil instalação.
O seu dimensionamento varia de acordo com as condições de
descarga e a capacidade do meio receptor.
Os fracassos associados a este tipo de estruturas está
geralmente relacionado com erros de dimensionamento de
comprimento insuficiente do enrocamento, colocação de
enrocamento de dimensão demasiado pequena para a
velocidade do escoamento.
Para precaver esta situação recomenda‐se que o enrocamento
dever ser colocado até uma distância a jusante que
corresponda ao alcance das condições de estabilidade mesmo
que exceda a distância correspondente ao controle da
velocidade de dimensionamento; sempre que a descarga é
feita num canal de secções bem definidas, o declive das
margens do canal não deve exceder 1:2 (vertical:horizontal);

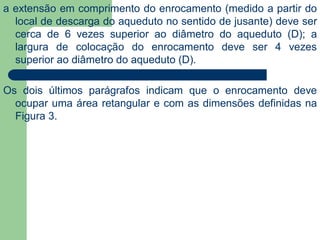

a extensão em comprimento do enrocamento (medido a partir do
local de descarga do aqueduto no sentido de jusante) deve ser
cerca de 6 vezes superior ao diâmetro do aqueduto (D); a
largura de colocação do enrocamento deve ser 4 vezes
superior ao diâmetro do aqueduto (D).
Os dois últimos parágrafos indicam que o enrocamento deve
ocupar uma área retangular e com as dimensões definidas na
Figura 3.

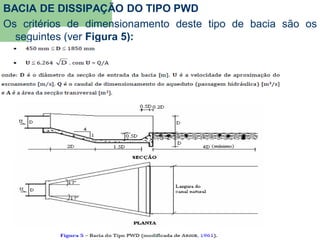

BACIA DE DISSIPAÇÃO DO TIPO PWD
Os critérios de dimensionamento deste tipo de bacia são os
seguintes (ver Figura 5):

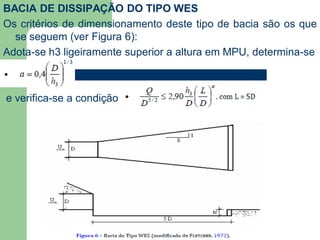

BACIA DE DISSIPAÇÃO DO TIPO WES
Os critérios de dimensionamento deste tipo de bacia são os que
se seguem (ver Figura 6):
Adota-se h3 ligeiramente superior a altura em MPU, determina-se
e verifica-se a condição

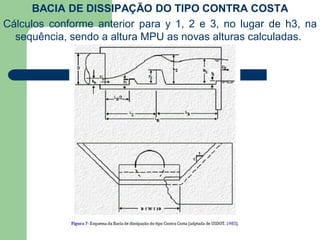

BACIA DE DISSIPAÇÃO DO TIPO CONTRA COSTA
Cálculos conforme anterior para y 1, 2 e 3, no lugar de h3, na
sequência, sendo a altura MPU as novas alturas calculadas.

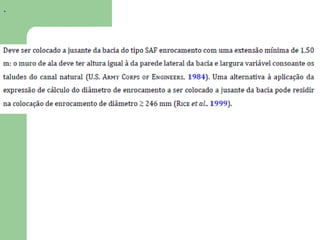

BACIA DE DISSIPAÇÃO DO TIPO SAF
Os procedimentos de cálculos são os já vistos para perda de
energia nos ressaltos hidráulicos.

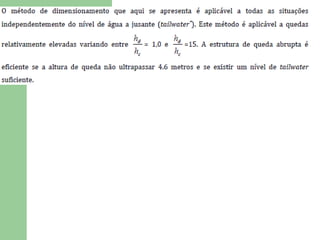

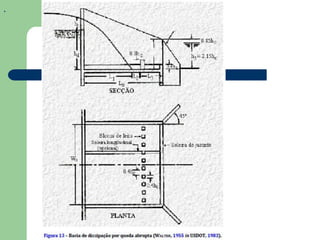

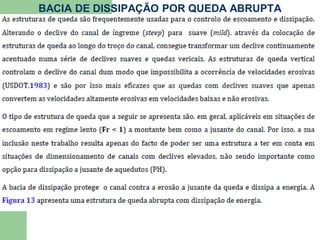

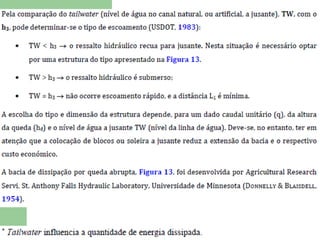

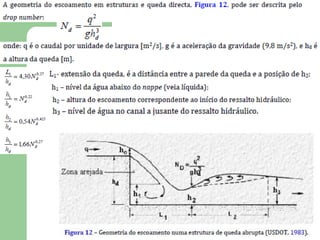

BACIA DE DISSIPAÇÃO POR QUEDA ABRUPTA

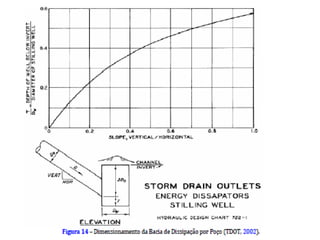

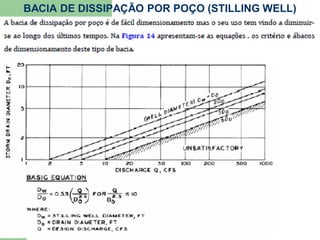

BACIA DE DISSIPAÇÃO POR POÇO (STILLING WELL)

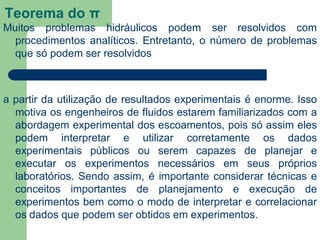

Teorema do π
Muitos problemas hidráulicos podem ser resolvidos com
procedimentos analíticos. Entretanto, o número de problemas
que só podem ser resolvidos
a partir da utilização de resultados experimentais é enorme. Isso
motiva os engenheiros de fluidos estarem familiarizados com a
abordagem experimental dos escoamentos, pois só assim eles
podem interpretar e utilizar corretamente os dados
experimentais públicos ou serem capazes de planejar e
executar os experimentos necessários em seus próprios
laboratórios. Sendo assim, é importante considerar técnicas e
conceitos importantes de planejamento e execução de
experimentos bem como o modo de interpretar e correlacionar
os dados que podem ser obtidos em experimentos.

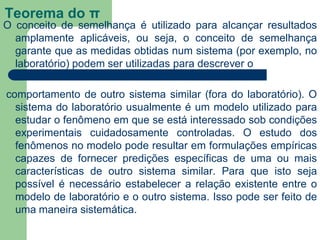

Teorema do π
O conceito de semelhança é utilizado para alcançar resultados
amplamente aplicáveis, ou seja, o conceito de semelhança
garante que as medidas obtidas num sistema (por exemplo, no
laboratório) podem ser utilizadas para descrever o

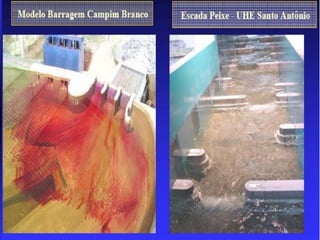

comportamento de outro sistema similar (fora do laboratório). O
sistema do laboratório usualmente é um modelo utilizado para
estudar o fenômeno em que se está interessado sob condições
experimentais cuidadosamente controladas. O estudo dos
fenômenos no modelo pode resultar em formulações empíricas
capazes de fornecer predições específicas de uma ou mais
características de outro sistema similar. Para que isto seja
possível é necessário estabelecer a relação existente entre o
modelo de laboratório e o outro sistema. Isso pode ser feito de
uma maneira sistemática.

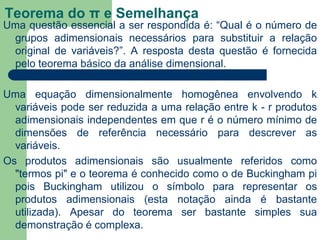

Teorema do π e Semelhança
Uma questão essencial a ser respondida é: “Qual é o número de
grupos adimensionais necessários para substituir a relação
original de variáveis?”. A resposta desta questão é fornecida
pelo teorema básico da análise dimensional.
Uma equação dimensionalmente homogênea envolvendo k
variáveis pode ser reduzida a uma relação entre k - r produtos
adimensionais independentes em que r é o número mínimo de
dimensões de referência necessário para descrever as
variáveis.
Os produtos adimensionais são usualmente referidos como
"termos pi" e o teorema é conhecido como o de Buckingham pi
pois Buckingham utilizou o símbolo para representar os
produtos adimensionais (esta notação ainda é bastante
utilizada). Apesar do teorema ser bastante simples sua
demonstração é complexa.

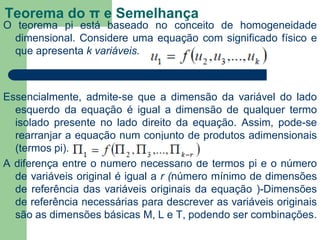

O teorema pi está baseado no conceito de homogeneidade
dimensional. Considere uma equação com significado físico e
que apresenta k variáveis.
Essencialmente, admite-se que a dimensão da variável do lado
esquerdo da equação é igual a dimensão de qualquer termo
isolado presente no lado direito da equação. Assim, pode-se
rearranjar a equação num conjunto de produtos adimensionais
(termos pi).
A diferença entre o número necessário de termos pi e o número
de variáveis original é igual a r (número mínimo de dimensões
de referência das variáveis originais da equação )-Dimensões
de referência necessárias para descrever as variáveis originais
são as dimensões básicas M, L e T, podendo ser combinações.

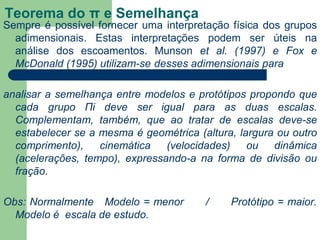

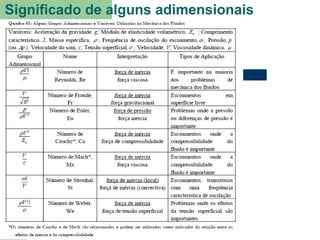

Significado de alguns adimensionais

Sempre é possível fornecer uma interpretação física dos grupos
adimensionais. Estas interpretações podem ser úteis na
análise dos escoamentos. Munson et al. (1997) e Fox e
McDonald (1995) utilizam-se desses adimensionais para
analisar a semelhança entre modelos e protótipos propondo que
cada grupo Πi deve ser igual para as duas escalas.
Complementam, também, que ao tratar de escalas deve-se
estabelecer se a mesma é geométrica (altura, largura ou outro
comprimento), cinemática (velocidades) ou dinâmica
(acelerações, tempo), expressando-a na forma de divisão ou
fração.
Obs: Normalmente Modelo = menor / Protótipo = maior.
Modelo é escala de estudo.

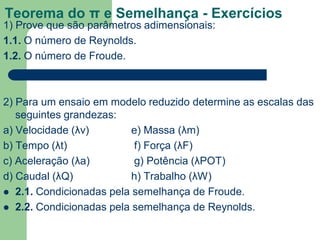

Teorema do π e Semelhança - Exercícios
1) Prove que são parâmetros adimensionais:
1.1. O número de Reynolds.
1.2. O número de Froude.
2) Para um ensaio em modelo reduzido determine as escalas das
seguintes grandezas:
a) Velocidade (λv) e) Massa (λm)
b) Tempo (λt) f) Força (λF)
c) Aceleração (λa) g) Potência (λPOT)
d) Caudal (λQ) h) Trabalho (λW)
 2.1. Condicionadas pela semelhança de Froude.
 2.2. Condicionadas pela semelhança de Reynolds.

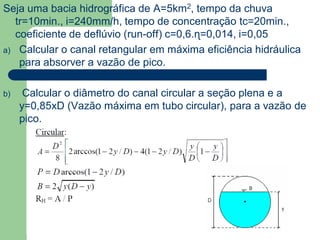

Seja uma bacia hidrográfica de A=5km2, tempo da chuva
tr=10min., i=240mm/h, tempo de concentração tc=20min.,
coeficiente de deflúvio (run-off) c=0,6.ɳ=0,014, i=0,05
a) Calcular o canal retangular em máxima eficiência hidráulica
para absorver a vazão de pico.
b) Calcular o diâmetro do canal circular a seção plena e a
y=0,85xD (Vazão máxima em tubo circular), para a vazão de
pico.

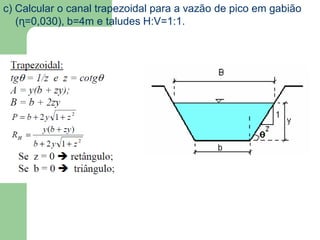

c) Calcular o canal trapezoidal para a vazão de pico em gabião
(ɳ=0,030), b=4m e taludes H:V=1:1.

Hidrulica e hidrologia_aplicada_30102012

Mais conteúdo relacionado

Mais procurados (20)

Destaque (20)

Semelhante a Hidrulica e hidrologia_aplicada_30102012 (20)

Último (20)

Hidrulica e hidrologia_aplicada_30102012
