Estabelecimento e encerramento de conexão tcp
- 1. Estabelecimento e Encerramento de Conexão TCP Luis Octávio C. de Moraes luisoctavio.moraes@gmail.com

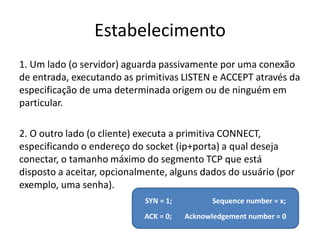

- 2. Estabelecimento 1. Um lado (o servidor) aguarda passivamente por uma conexão de entrada, executando as primitivas LISTEN e ACCEPT através da especificação de uma determinada origem ou de ninguém em particular. 2. O outro lado (o cliente) executa a primitiva CONNECT, especificando o endereço do socket (ip+porta) a qual deseja conectar, o tamanho máximo do segmento TCP que está disposto a aceitar, opcionalmente, alguns dados do usuário (por exemplo, uma senha). SYN = 1; Sequence number = x; ACK = 0; Acknowledgement number = 0
- 3. Estabelecimento 3. Quando o segmento chega ao servidor, a entidade TCP verifica se existe um processo executando a primitiva LISTEN na porta informada no campo ‘destination port’. Caso não tenha, ela envia uma resposta com o bit RST ativado para rejeitar a conexão. 4. Se algum processo estiver na escuta da porta, esse processo receberá o segmento TCP de entrada. Em seguida, ele poderá aceitar ou registrar a conexão. Se aceitar, um segmento de confirmação será retornado. SYN = 1; Sequence number = y; ACK = 1; Acknowledgement number = x + 1

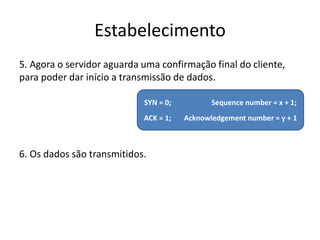

- 4. Estabelecimento 5. Agora o servidor aguarda uma confirmação final do cliente, para poder dar início a transmissão de dados. SYN = 0; Sequence number = x + 1; ACK = 1; Acknowledgement number = y + 1 6. Os dados são transmitidos.

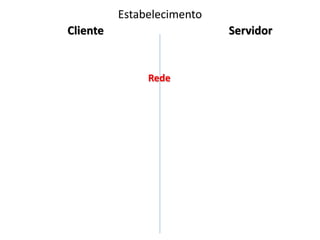

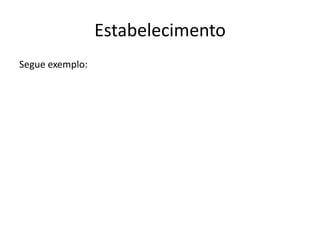

- 6. Estabelecimento Cliente Servidor Rede

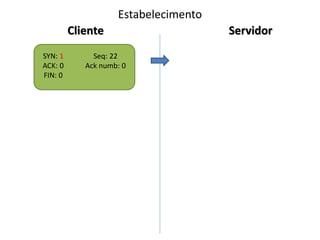

- 7. Estabelecimento Cliente Servidor SYN: 1 Seq: 22 ACK: 0 Ack numb: 0 FIN: 0

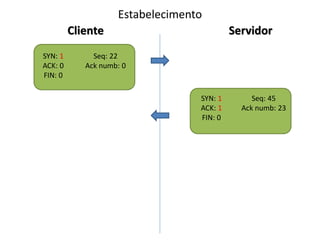

- 8. Estabelecimento Cliente Servidor SYN: 1 Seq: 22 ACK: 0 Ack numb: 0 FIN: 0 SYN: 1 Seq: 45 ACK: 1 Ack numb: 23 FIN: 0

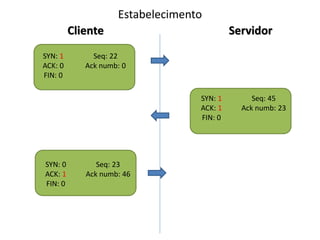

- 9. Estabelecimento Cliente Servidor SYN: 1 Seq: 22 ACK: 0 Ack numb: 0 FIN: 0 SYN: 1 Seq: 45 ACK: 1 Ack numb: 23 FIN: 0 SYN: 0 Seq: 23 ACK: 1 Ack numb: 46 FIN: 0

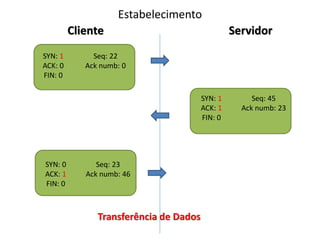

- 10. Estabelecimento Cliente Servidor SYN: 1 Seq: 22 ACK: 0 Ack numb: 0 FIN: 0 SYN: 1 Seq: 45 ACK: 1 Ack numb: 23 FIN: 0 SYN: 0 Seq: 23 ACK: 1 Ack numb: 46 FIN: 0 Transferência de Dados

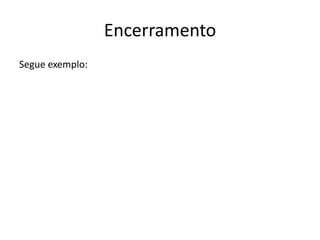

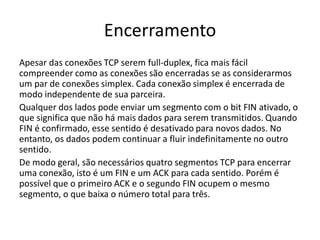

- 11. Encerramento Apesar das conexões TCP serem full-duplex, fica mais fácil compreender como as conexões são encerradas se as considerarmos um par de conexões simplex. Cada conexão simplex é encerrada de modo independente de sua parceira. Qualquer dos lados pode enviar um segmento com o bit FIN ativado, o que significa que não há mais dados para serem transmitidos. Quando FIN é confirmado, esse sentido é desativado para novos dados. No entanto, os dados podem continuar a fluir indefinitamente no outro sentido. De modo geral, são necessários quatro segmentos TCP para encerrar uma conexão, isto é um FIN e um ACK para cada sentido. Porém é possível que o primeiro ACK e o segundo FIN ocupem o mesmo segmento, o que baixa o número total para três.

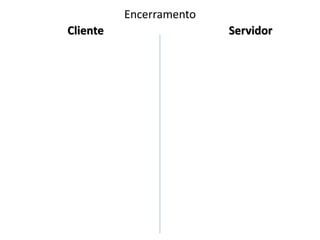

- 13. Encerramento Cliente Servidor

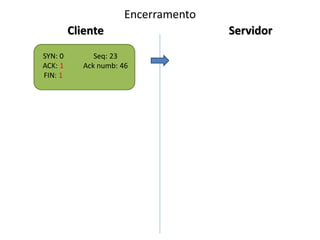

- 14. Encerramento Cliente Servidor SYN: 0 Seq: 23 ACK: 1 Ack numb: 46 FIN: 1

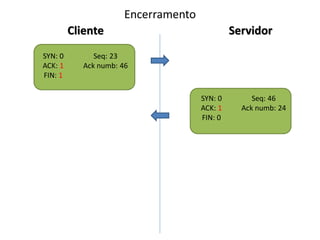

- 15. Encerramento Cliente Servidor SYN: 0 Seq: 23 ACK: 1 Ack numb: 46 FIN: 1 SYN: 0 Seq: 46 ACK: 1 Ack numb: 24 FIN: 0

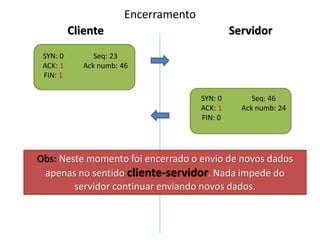

- 16. Encerramento Cliente Servidor SYN: 0 Seq: 23 ACK: 1 Ack numb: 46 FIN: 1 SYN: 0 Seq: 46 ACK: 1 Ack numb: 24 FIN: 0 Obs: Neste momento foi encerrado o envio de novos dados apenas no sentido cliente-servidor. Nada impede do servidor continuar enviando novos dados.
- 17. Encerramento Cliente Servidor SYN: 0 Seq: 23 ACK: 1 Ack numb: 46 FIN: 1 SYN: 0 Seq: 46 ACK: 1 Ack numb: 24 FIN: 0 SYN: 0 Seq: 46 ACK: 1 Ack numb: 24 FIN: 1

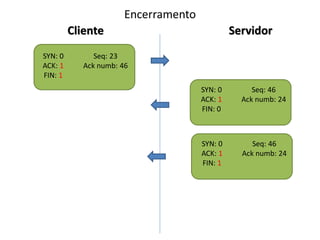

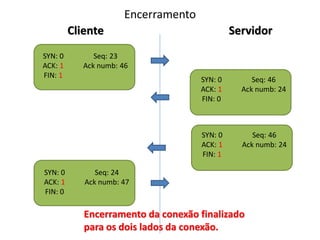

- 18. Encerramento Cliente Servidor SYN: 0 Seq: 23 ACK: 1 Ack numb: 46 FIN: 1 SYN: 0 Seq: 46 ACK: 1 Ack numb: 24 FIN: 0 SYN: 0 Seq: 46 ACK: 1 Ack numb: 24 FIN: 1 SYN: 0 Seq: 24 ACK: 1 Ack numb: 47 FIN: 0 Encerramento da conexão finalizado para os dois lados da conexão.

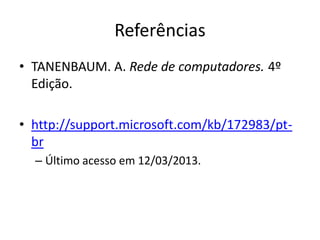

- 19. Referências • TANENBAUM. A. Rede de computadores. 4º Edição. • http://support.microsoft.com/kb/172983/pt- br – Último acesso em 12/03/2013.
