Banco de Dados (parte 01)

Banco de dados: teoria, organização e comandos de umBanco de dados: teoria, organização e comandos de um
SGBD relacionalSGBD relacional
Prof. Alex Camargo
alexcamargoweb@gmail.com
UNIVERSIDADE FEDERAL DO PAMPA
CURSO DE ENGENHARIA DE COMPUTAÇÃO
DISCIPLINA DE ENGENHARIA DE SOFTWARE
AULA 01 DE 02
Maio/2018

2

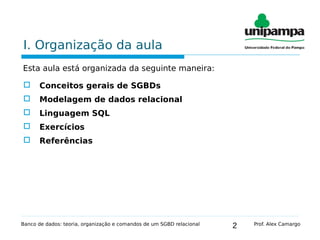

I. Organização da aula
Esta aula está organizada da seguinte maneira:
 Conceitos gerais de SGBDs
 Modelagem de dados relacional
 Linguagem SQL
 Exercícios

 Referências
Banco de dados: teoria, organização e comandos de um SGBD relacional Prof. Alex Camargo

3

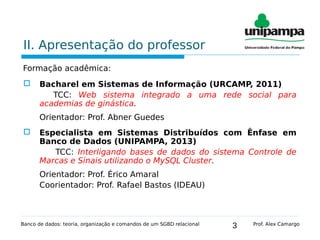

II. Apresentação do professor
Formação acadêmica:
 Bacharel em Sistemas de Informação (URCAMP, 2011)
TCC: Web sistema integrado a uma rede social para
academias de ginástica.
Orientador: Prof. Abner Guedes
 Especialista em Sistemas Distribuídos com Ênfase em
Banco de Dados (UNIPAMPA, 2013)
TCC: Interligando bases de dados do sistema Controle de
Marcas e Sinais utilizando o MySQL Cluster.
Orientador: Prof. Érico Amaral
Coorientador: Prof. Rafael Bastos (IDEAU)

4

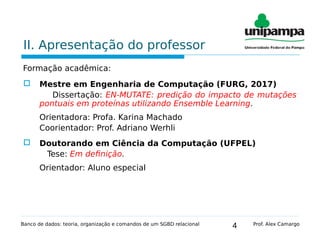

Formação acadêmica:
 Mestre em Engenharia de Computação (FURG, 2017)
Dissertação: EN-MUTATE: predição do impacto de mutações
pontuais em proteínas utilizando Ensemble Learning.
Orientadora: Profa. Karina Machado
Coorientador: Prof. Adriano Werhli
 Doutorando em Ciência da Computação (UFPEL)
Tese: Em definição.
Orientador: Aluno especial

5

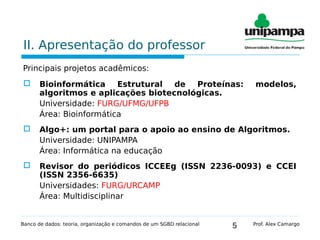

Principais projetos acadêmicos:
 Bioinformática Estrutural de Proteínas: modelos,
algoritmos e aplicações biotecnológicas.
Universidade: FURG/UFMG/UFPB
Área: Bioinformática
 Algo+: um portal para o apoio ao ensino de Algoritmos.
Universidade: UNIPAMPA
Área: Informática na educação
 Revisor do periódicos ICCEEg (ISSN 2236-0093) e CCEI
(ISSN 2356-6635)
Universidades: FURG/URCAMP
Área: Multidisciplinar

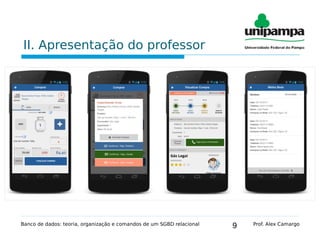

6

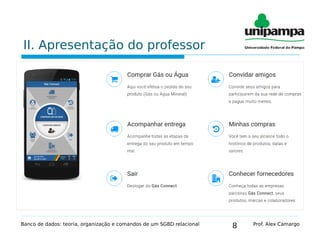

Principal atividade profissional:
 Sócio-proprietário da APUS Digital.
Projeto: Aplicativo Gás Connect

7

8

9

10

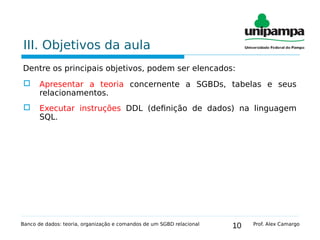

III. Objetivos da aula
Dentre os principais objetivos, podem ser elencados:
 Apresentar a teoria concernente a SGBDs, tabelas e seus
relacionamentos.
 Executar instruções DDL (definição de dados) na linguagem
SQL.

11

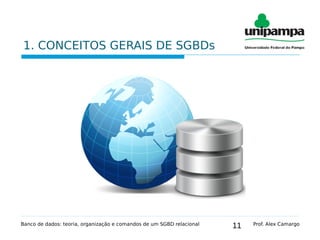

1. CONCEITOS GERAIS DE SGBDs

12

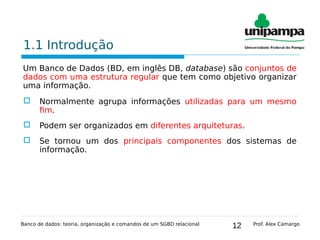

1.1 Introdução
Um Banco de Dados (BD, em inglês DB, database) são conjuntos de
dados com uma estrutura regular que tem como objetivo organizar
uma informação.
 Normalmente agrupa informações utilizadas para um mesmo
fim.
 Podem ser organizados em diferentes arquiteturas.
 Se tornou um dos principais componentes dos sistemas de
informação.

13
1.2 O modelo relacional
O modelo relacional é uma teoria matemática criada por Edgar
Frank Codd em 1970 para descrever como as bases de dados
deveriam funcionar.

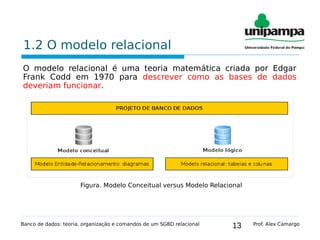

Figura. Modelo Conceitual versus Modelo Relacional

14

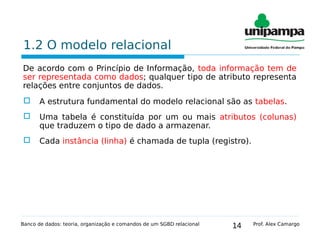

De acordo com o Princípio de Informação, toda informação tem de
ser representada como dados; qualquer tipo de atributo representa
relações entre conjuntos de dados.
 A estrutura fundamental do modelo relacional são as tabelas.
 Uma tabela é constituída por um ou mais atributos (colunas)
que traduzem o tipo de dado a armazenar.
 Cada instância (linha) é chamada de tupla (registro).

15

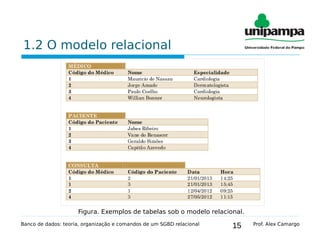

Figura. Exemplos de tabelas sob o modelo relacional.

16

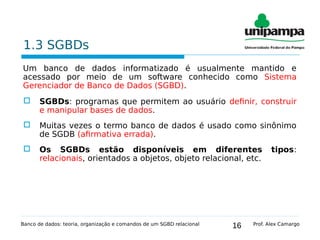

1.3 SGBDs
Um banco de dados informatizado é usualmente mantido e
acessado por meio de um software conhecido como Sistema
Gerenciador de Banco de Dados (SGBD).
 SGBDs: programas que permitem ao usuário definir, construir
e manipular bases de dados.
 Muitas vezes o termo banco de dados é usado como sinônimo
de SGDB (afirmativa errada).
 Os SGBDs estão disponíveis em diferentes tipos:
relacionais, orientados a objetos, objeto relacional, etc.

17
1.3 SGBDs
Figura. Exemplos de SGBDs.

18

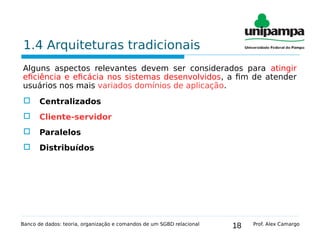

1.4 Arquiteturas tradicionais
Alguns aspectos relevantes devem ser considerados para atingir
eficiência e eficácia nos sistemas desenvolvidos, a fim de atender
usuários nos mais variados domínios de aplicação.
 Centralizados
 Cliente-servidor
 Paralelos
 Distribuídos

19

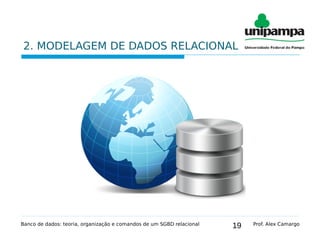

2. MODELAGEM DE DADOS RELACIONAL

20
2.1 Introdução
Para que seja possível implementar de forma correta um BD
utilizando algum SGBD, é preciso realizar a modelagem dos dados
basicamente em 3 etapas:
 1. Entendimento do problema;
 2. Construção do modelo ER (entidade e relacionamento);

21
2.1 Introdução

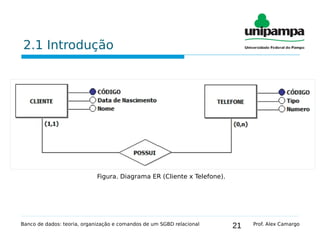

Figura. Diagrama ER (Cliente x Telefone).

22

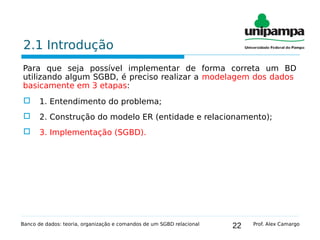

2.1 Introdução
Para que seja possível implementar de forma correta um BD
utilizando algum SGBD, é preciso realizar a modelagem dos dados
basicamente em 3 etapas:
 1. Entendimento do problema;
 2. Construção do modelo ER (entidade e relacionamento);
 3. Implementação (SGBD).

23
2.1 Introdução
Figura. Diagrama Relacional.

24

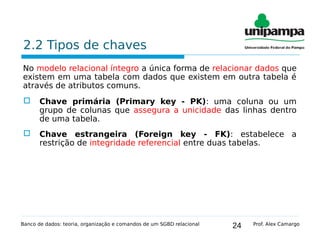

2.2 Tipos de chaves
No modelo relacional íntegro a única forma de relacionar dados que
existem em uma tabela com dados que existem em outra tabela é
através de atributos comuns.
 Chave primária (Primary key - PK): uma coluna ou um
grupo de colunas que assegura a unicidade das linhas dentro
de uma tabela.
 Chave estrangeira (Foreign key - FK): estabelece a
restrição de integridade referencial entre duas tabelas.

25
2.2 Tipos de chaves
Figura. Diagrama Relacional com destaque para chave primária (PK) e estrangeira (FK)
PK
FK

26

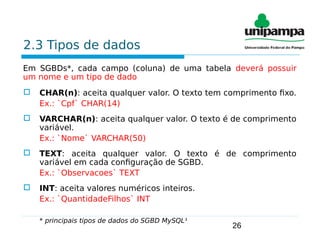

2.3 Tipos de dados
Em SGBDs*, cada campo (coluna) de uma tabela deverá possuir
um nome e um tipo de dado
 CHAR(n): aceita qualquer valor. O texto tem comprimento fixo.
Ex.: `Cpf` CHAR(14)
 VARCHAR(n): aceita qualquer valor. O texto é de comprimento
variável.
Ex.: `Nome` VARCHAR(50)
 TEXT: aceita qualquer valor. O texto é de comprimento
variável em cada configuração de SGBD.
Ex.: `Observacoes` TEXT
 INT: aceita valores numéricos inteiros.
Ex.: `QuantidadeFilhos` INT
* principais tipos de dados do SGBD MySQL¹

27

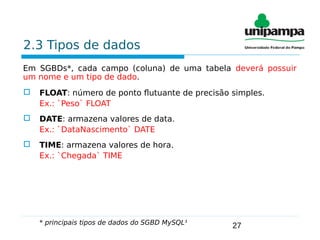

2.3 Tipos de dados
Em SGBDs*, cada campo (coluna) de uma tabela deverá possuir
um nome e um tipo de dado.
 FLOAT: número de ponto flutuante de precisão simples.
Ex.: `Peso` FLOAT
 DATE: armazena valores de data.
Ex.: `DataNascimento` DATE
 TIME: armazena valores de hora.
Ex.: `Chegada` TIME
* principais tipos de dados do SGBD MySQL¹

28
3. LINGUAGEM SQL

29

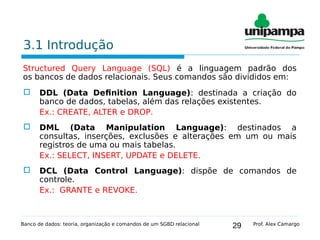

3.1 Introdução
Structured Query Language (SQL) é a linguagem padrão dos
os bancos de dados relacionais. Seus comandos são divididos em:
 DDL (Data Definition Language): destinada a criação do
banco de dados, tabelas, além das relações existentes.
Ex.: CREATE, ALTER e DROP.
 DML (Data Manipulation Language): destinados a
consultas, inserções, exclusões e alterações em um ou mais
registros de uma ou mais tabelas.
Ex.: SELECT, INSERT, UPDATE e DELETE.
 DCL (Data Control Language): dispõe de comandos de
controle.
Ex.: GRANTE e REVOKE.

30

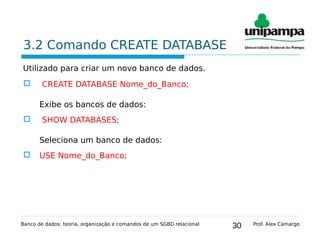

3.2 Comando CREATE DATABASE
Utilizado para criar um novo banco de dados.
 CREATE DATABASE Nome_do_Banco;
Exibe os bancos de dados:
 SHOW DATABASES;
Seleciona um banco de dados:
 USE Nome_do_Banco;

31

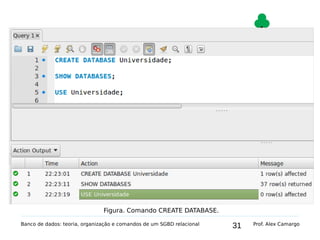

3.2. Comando CREATE DATABASE
Figura. Comando CREATE DATABASE.

32

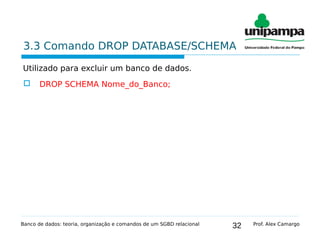

3.3 Comando DROP DATABASE/SCHEMA
Utilizado para excluir um banco de dados.
 DROP SCHEMA Nome_do_Banco;

33

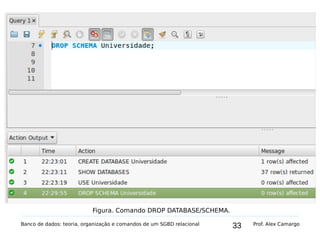

3.3. Comando DROP DATABASE/SCHEMA
Figura. Comando DROP DATABASE/SCHEMA.

34

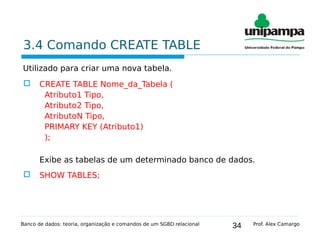

3.4 Comando CREATE TABLE
Utilizado para criar uma nova tabela.
 CREATE TABLE Nome_da_Tabela (
Atributo1 Tipo,
Atributo2 Tipo,
AtributoN Tipo,
PRIMARY KEY (Atributo1)
);
Exibe as tabelas de um determinado banco de dados.
 SHOW TABLES;

35

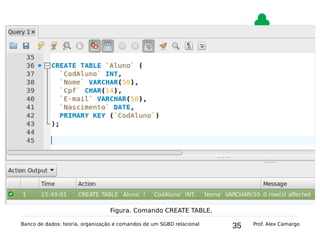

3.4. Comando CREATE TABLE
Figura. Comando CREATE TABLE.

36

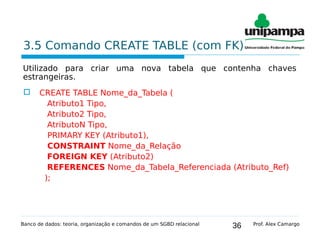

3.5 Comando CREATE TABLE (com FK)
Utilizado para criar uma nova tabela que contenha chaves
estrangeiras.
 CREATE TABLE Nome_da_Tabela (
Atributo1 Tipo,
Atributo2 Tipo,
AtributoN Tipo,
PRIMARY KEY (Atributo1),
CONSTRAINT Nome_da_Relação
FOREIGN KEY (Atributo2)
REFERENCES Nome_da_Tabela_Referenciada (Atributo_Ref)
);

37
3.5. Comando CREATE TABLE
(com chave estrangeira)

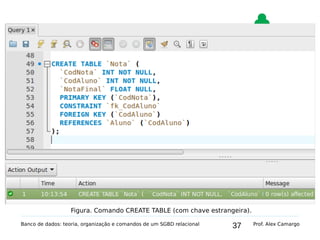

Figura. Comando CREATE TABLE (com chave estrangeira).

38

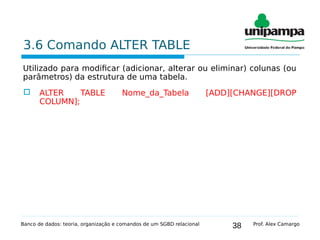

3.6 Comando ALTER TABLE
Utilizado para modificar (adicionar, alterar ou eliminar) colunas (ou
parâmetros) da estrutura de uma tabela.
 ALTER TABLE Nome_da_Tabela [ADD][CHANGE][DROP
COLUMN];

39
3.6. Comando ALTER TABLE

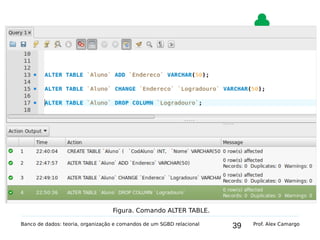

Figura. Comando ALTER TABLE.

40

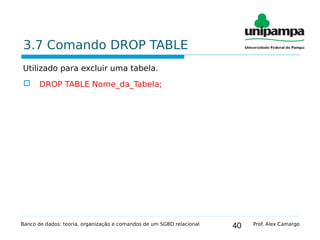

3.7 Comando DROP TABLE
Utilizado para excluir uma tabela.
 DROP TABLE Nome_da_Tabela;

41
3.7 Comando DROP TABLE

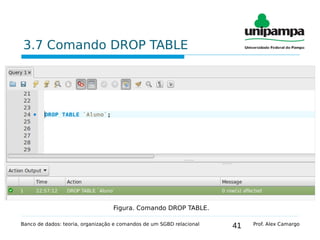

Figura. Comando DROP TABLE.

42
4. EXERCÍCIOS

43

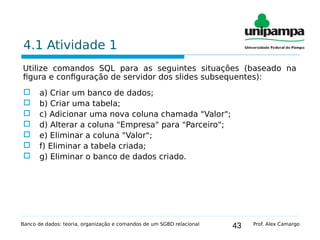

4.1 Atividade 1
Utilize comandos SQL para as seguintes situações (baseado na
figura e configuração de servidor dos slides subsequentes):
 a) Criar um banco de dados;
 b) Criar uma tabela;
 c) Adicionar uma nova coluna chamada "Valor";
 d) Alterar a coluna "Empresa" para "Parceiro";
 e) Eliminar a coluna "Valor";
 f) Eliminar a tabela criada;
 g) Eliminar o banco de dados criado.

44
4.1. Atividade 1

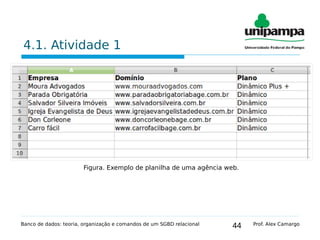

Figura. Exemplo de planilha de uma agência web.

45

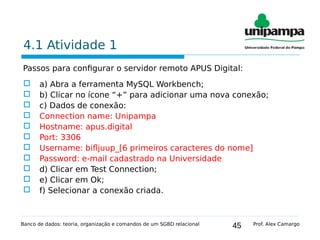

4.1 Atividade 1
Passos para configurar o servidor remoto APUS Digital:
 a) Abra a ferramenta MySQL Workbench;
 b) Clicar no ícone “+” para adicionar uma nova conexão;
 c) Dados de conexão:
 Connection name: Unipampa
 Hostname: apus.digital
 Port: 3306
 Username: bifljuup_[6 primeiros caracteres do nome]
 Password: e-mail cadastrado na Universidade
 d) Clicar em Test Connection;
 e) Clicar em Ok;
 f) Selecionar a conexão criada.

46

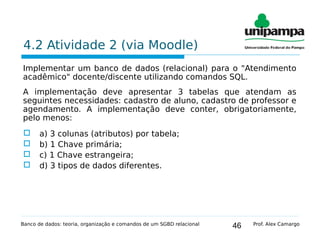

4.2 Atividade 2 (via Moodle)
Implementar um banco de dados (relacional) para o "Atendimento
acadêmico" docente/discente utilizando comandos SQL.
A implementação deve apresentar 3 tabelas que atendam as
seguintes necessidades: cadastro de aluno, cadastro de professor e
agendamento. A implementação deve conter, obrigatoriamente,
pelo menos:
 a) 3 colunas (atributos) por tabela;
 b) 1 Chave primária;
 c) 1 Chave estrangeira;
 d) 3 tipos de dados diferentes.

47

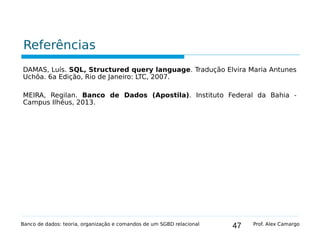

Referências
DAMAS, Luís. SQL, Structured query language. Tradução Elvira Maria Antunes
Uchôa. 6a Edição, Rio de Janeiro: LTC, 2007.
MEIRA, Regilan. Banco de Dados (Apostila). Instituto Federal da Bahia -
Campus Ilhéus, 2013.
