O documento apresenta um diagrama de classes para modelar um sistema de matrícula universitária. Ele descreve as classes Professor, Coordenador, Estudante, Turma, Disciplina, Formulário de Matrícula e Analisador de Matrícula e seus relacionamentos.
![© LES/PUC-Rio
Exemplo: Sistema de Matrícula
• E a navegabilidade?
public class Turma {
private String codigo;
private String sala;
private Estudante alunos[];
...
}
Diagrama de Classes:
public class Estudante {
private String nome;
private String matricula;
...
}
OBS: Turma não aparece como atributo de Estudante!
TurmaEstudante
3..10
está-matriculado-em
3..10 4](https://image.slidesharecdn.com/aula1-diagramaclasses-140613134051-phpapp02-150209055734-conversion-gate01/85/Diagrama-de-Classes-44-320.jpg)
Diagrama de Classes
- 1. UML: Diagrama de Classes

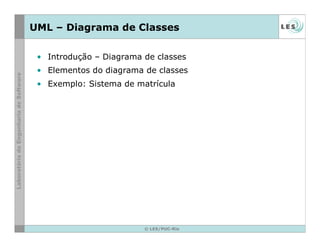

- 2. © LES/PUC-Rio UML – Diagrama de Classes • Introdução – Diagrama de classes • Elementos do diagrama de classes • Exemplo: Sistema de matrícula

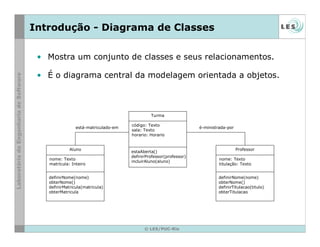

- 3. © LES/PUC-Rio Introdução - Diagrama de Classes • Mostra um conjunto de classes e seus relacionamentos. • É o diagrama central da modelagem orientada a objetos. Aluno nome: Texto matrícula: Inteiro definirNome(nome) obterNome() definirMatricula(matricula) obterMatricula Turma código: Texto sala: Texto horario: Horario estaAberta() definirProfessor(professor) incluirAluno(aluno) está-matriculado-em Professor nome: Texto titulação: Texto definirNome(nome) obterNome() definirTitulacao(titulo) obterTitulacao é-ministrada-por

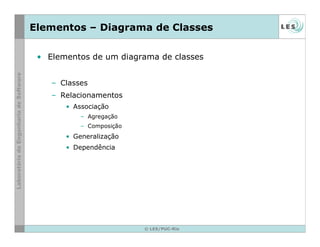

- 4. © LES/PUC-Rio Elementos – Diagrama de Classes • Elementos de um diagrama de classes – Classes – Relacionamentos • Associação – Agregação – Composição • Generalização • Dependência
- 5. © LES/PUC-Rio Elementos – Diagrama de Classes • Elementos de um diagrama de classes – Classes – Relacionamentos • Associação – Agregação – Composição • Generalização • Dependência

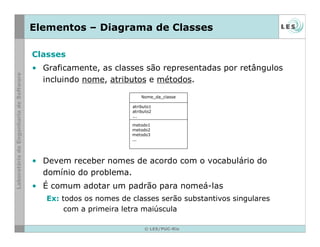

- 6. © LES/PUC-Rio Elementos – Diagrama de Classes Classes • Graficamente, as classes são representadas por retângulos incluindo nome, atributos e métodos. • Devem receber nomes de acordo com o vocabulário do domínio do problema. • É comum adotar um padrão para nomeá-las Ex: todos os nomes de classes serão substantivos singulares com a primeira letra maiúscula Nome_da_classe atributo1 atributo2 ... metodo1 metodo2 metodo3 ...

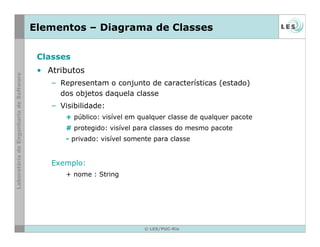

- 7. © LES/PUC-Rio Elementos – Diagrama de Classes Classes • Atributos – Representam o conjunto de características (estado) dos objetos daquela classe – Visibilidade: + público: visível em qualquer classe de qualquer pacote # protegido: visível para classes do mesmo pacote - privado: visível somente para classe Exemplo: + nome : String

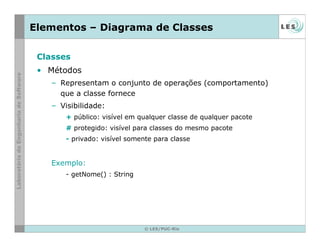

- 8. © LES/PUC-Rio Elementos – Diagrama de Classes Classes • Métodos – Representam o conjunto de operações (comportamento) que a classe fornece – Visibilidade: + público: visível em qualquer classe de qualquer pacote # protegido: visível para classes do mesmo pacote - privado: visível somente para classe Exemplo: - getNome() : String
- 9. © LES/PUC-Rio Elementos – Diagrama de Classes • Elementos de um diagrama de classes – Classes – Relacionamentos • Associação – Agregação – Composição • Generalização • Dependência

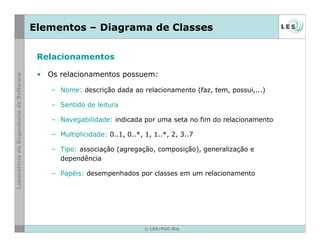

- 10. © LES/PUC-Rio Elementos – Diagrama de Classes Relacionamentos • Os relacionamentos possuem: – Nome: descrição dada ao relacionamento (faz, tem, possui,...) – Sentido de leitura – Navegabilidade: indicada por uma seta no fim do relacionamento – Multiplicidade: 0..1, 0..*, 1, 1..*, 2, 3..7 – Tipo: associação (agregação, composição), generalização e dependência – Papéis: desempenhados por classes em um relacionamento

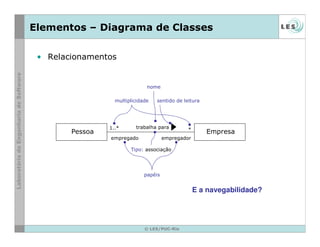

- 11. © LES/PUC-Rio Elementos – Diagrama de Classes Pessoa Empresa 1..* Tipo: associação multiplicidade *trabalha para empregado papéis empregador sentido de leitura • Relacionamentos E a navegabilidade? nome

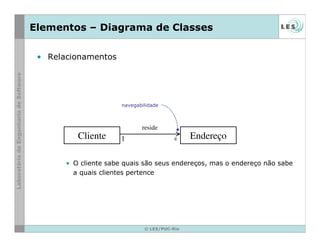

- 12. © LES/PUC-Rio Elementos – Diagrama de Classes • Relacionamentos • O cliente sabe quais são seus endereços, mas o endereço não sabe a quais clientes pertence EndereçoCliente reside 1 * navegabilidade
- 13. © LES/PUC-Rio Elementos – Diagrama de Classes • Elementos de um diagrama de classes – Classes – Relacionamentos • Associação – Agregação – Composição • Generalização • Dependência

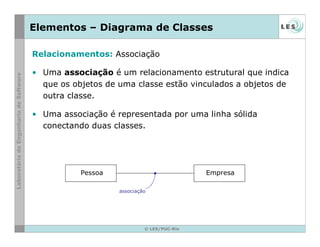

- 14. © LES/PUC-Rio Elementos – Diagrama de Classes Relacionamentos: Associação • Uma associação é um relacionamento estrutural que indica que os objetos de uma classe estão vinculados a objetos de outra classe. • Uma associação é representada por uma linha sólida conectando duas classes. Pessoa Empresa associação

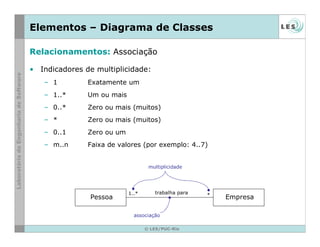

- 15. © LES/PUC-Rio Elementos – Diagrama de Classes Relacionamentos: Associação • Indicadores de multiplicidade: – 1 Exatamente um – 1..* Um ou mais – 0..* Zero ou mais (muitos) – * Zero ou mais (muitos) – 0..1 Zero ou um – m..n Faixa de valores (por exemplo: 4..7) Pessoa Empresa 1..* associação multiplicidade *trabalha para

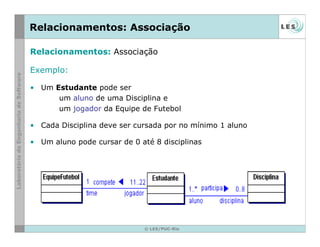

- 16. © LES/PUC-Rio Relacionamentos: Associação Relacionamentos: Associação Exemplo: • Um Estudante pode ser um aluno de uma Disciplina e um jogador da Equipe de Futebol • Cada Disciplina deve ser cursada por no mínimo 1 aluno • Um aluno pode cursar de 0 até 8 disciplinas

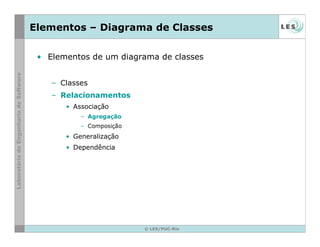

- 17. © LES/PUC-Rio Elementos – Diagrama de Classes • Elementos de um diagrama de classes – Classes – Relacionamentos • Associação – Agregação – Composição • Generalização • Dependência

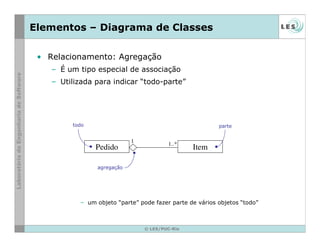

- 18. © LES/PUC-Rio Elementos – Diagrama de Classes • Relacionamento: Agregação – É um tipo especial de associação – Utilizada para indicar “todo-parte” – um objeto “parte” pode fazer parte de vários objetos “todo” ItemPedido 1 1..* agregação todo parte
- 19. © LES/PUC-Rio Elementos – Diagrama de Classes • Elementos de um diagrama de classes – Classes – Relacionamentos • Associação – Agregação – Composição • Generalização • Dependência

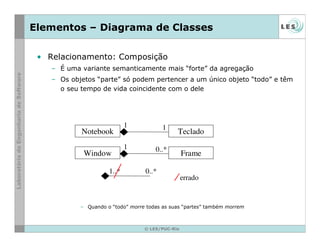

- 20. © LES/PUC-Rio Elementos – Diagrama de Classes • Relacionamento: Composição – É uma variante semanticamente mais “forte” da agregação – Os objetos “parte” só podem pertencer a um único objeto “todo” e têm o seu tempo de vida coincidente com o dele – Quando o “todo” morre todas as suas “partes” também morrem TecladoNotebook FrameWindow 1 1 1 0..* 1..* 0..* errado

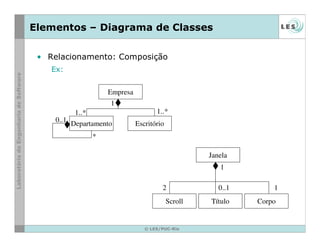

- 21. © LES/PUC-Rio Elementos – Diagrama de Classes • Relacionamento: Composição Ex: Janela Scroll Título Corpo 1 0..12 1 Empresa Departamento Escritório 1 1..*1..* 0..1 *

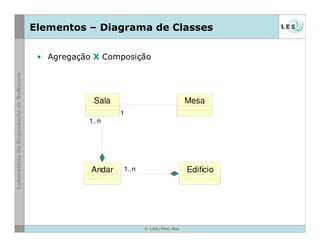

- 22. © LES/PUC-Rio Elementos – Diagrama de Classes • Agregação X Composição Andar Edifício1..n MesaSala 1..n 11 1..n 1..n
- 23. © LES/PUC-Rio Elementos – Diagrama de Classes • Elementos de um diagrama de classes – Classes – Relacionamentos • Associação – Agregação – Composição • Generalização • Dependência

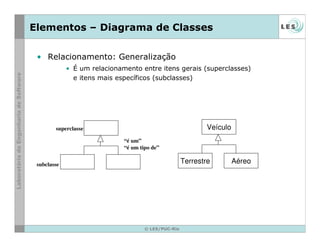

- 24. © LES/PUC-Rio Elementos – Diagrama de Classes • Relacionamento: Generalização • É um relacionamento entre itens gerais (superclasses) e itens mais específicos (subclasses) “é um” “é um tipo de” superclasse subclasse Veículo Terrestre Aéreo

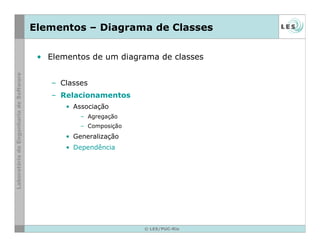

- 25. © LES/PUC-Rio Elementos – Diagrama de Classes • Elementos de um diagrama de classes – Classes – Relacionamentos • Associação – Agregação – Composição • Generalização • Dependência

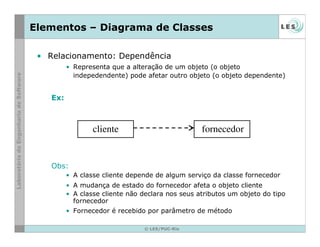

- 26. © LES/PUC-Rio Elementos – Diagrama de Classes • Relacionamento: Dependência • Representa que a alteração de um objeto (o objeto indepedendente) pode afetar outro objeto (o objeto dependente) Ex: Obs: • A classe cliente depende de algum serviço da classe fornecedor • A mudança de estado do fornecedor afeta o objeto cliente • A classe cliente não declara nos seus atributos um objeto do tipo fornecedor • Fornecedor é recebido por parâmetro de método cliente fornecedor

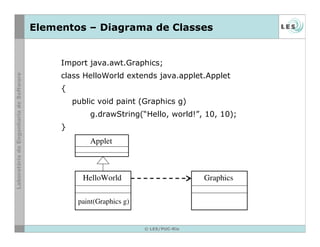

- 27. © LES/PUC-Rio Elementos – Diagrama de Classes Import java.awt.Graphics; class HelloWorld extends java.applet.Applet { public void paint (Graphics g) g.drawString(“Hello, world!”, 10, 10); } HelloWorld Graphics paint(Graphics g) Applet

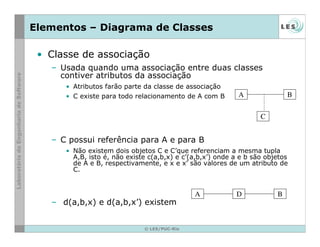

- 28. © LES/PUC-Rio Elementos – Diagrama de Classes • Classe de associação – Usada quando uma associação entre duas classes contiver atributos da associação • Atributos farão parte da classe de associação • C existe para todo relacionamento de A com B – C possui referência para A e para B • Não existem dois objetos C e C’que referenciam a mesma tupla A,B, isto é, não existe c(a,b,x) e c’(a,b,x’) onde a e b são objetos de A e B, respectivamente, e x e x’ são valores de um atributo de C. – d(a,b,x) e d(a,b,x’) existem A B C A D B

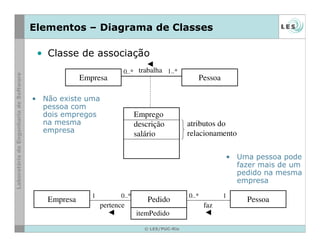

- 29. © LES/PUC-Rio Elementos – Diagrama de Classes PessoaEmpresa Emprego descrição salário atributos do relacionamento 1..*0..* trabalha PessoaEmpresa Pedido 10..*1 0..* fazpertence itemPedido • Não existe uma pessoa com dois empregos na mesma empresa • Uma pessoa pode fazer mais de um pedido na mesma empresa • Classe de associação

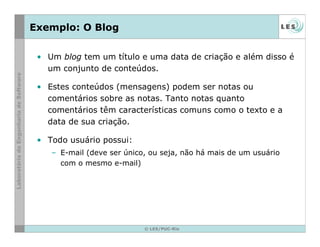

- 30. © LES/PUC-Rio Exemplo: O Blog • Um blog tem um título e uma data de criação e além disso é um conjunto de conteúdos. • Estes conteúdos (mensagens) podem ser notas ou comentários sobre as notas. Tanto notas quanto comentários têm características comuns como o texto e a data de sua criação. • Todo usuário possui: – E-mail (deve ser único, ou seja, não há mais de um usuário com o mesmo e-mail)

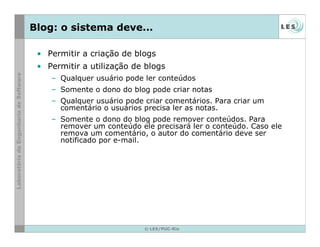

- 31. © LES/PUC-Rio Blog: o sistema deve... • Permitir a criação de blogs • Permitir a utilização de blogs – Qualquer usuário pode ler conteúdos – Somente o dono do blog pode criar notas – Qualquer usuário pode criar comentários. Para criar um comentário o usuários precisa ler as notas. – Somente o dono do blog pode remover conteúdos. Para remover um conteúdo ele precisará ler o conteúdo. Caso ele remova um comentário, o autor do comentário deve ser notificado por e-mail.

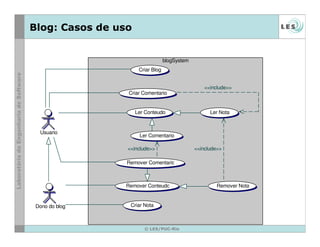

- 32. © LES/PUC-Rio Blog: Casos de uso blogSystem Criar Comentario Ler Conteudo Remover Conteudo Remover Nota Remover Comentario Criar Blog Ler Comentario Ler Nota Criar Nota Usuario Dono do blog <<include>> <<include>> <<include>>

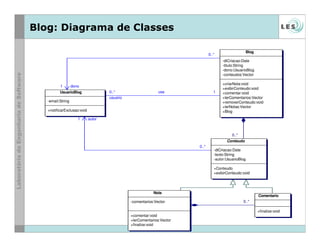

- 33. © LES/PUC-Rio Blog: Diagrama de Classes 0..* 1 autor 0..* 0..* 1 dono 0..* 1 usuario 0..* usaUsuarioBlog -email:String +notificarExclusao:void Conteudo -dtCriacao:Date -texto:String -autor:UsuarioBlog +Conteudo +exibirConteudo:void Blog -dtCriacao:Date -titulo:String -dono:UsuarioBlog -conteudos:Vector +criarNota:void +exibirConteudo:void +comentar:void +lerComentarios:Vector +removerConteudo:void +lerNotas:Vector +Blog Nota -comentarios:Vector -attribute1:int +comentar:void +lerComentarios:Vector +finalize:void Comentario +finalize:void

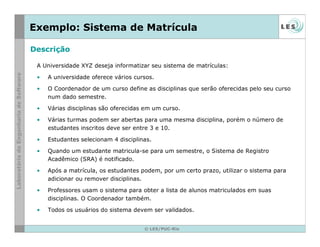

- 34. © LES/PUC-Rio Exemplo: Sistema de Matrícula A Universidade XYZ deseja informatizar seu sistema de matrículas: • A universidade oferece vários cursos. • O Coordenador de um curso define as disciplinas que serão oferecidas pelo seu curso num dado semestre. • Várias disciplinas são oferecidas em um curso. • Várias turmas podem ser abertas para uma mesma disciplina, porém o número de estudantes inscritos deve ser entre 3 e 10. • Estudantes selecionam 4 disciplinas. • Quando um estudante matricula-se para um semestre, o Sistema de Registro Acadêmico (SRA) é notificado. • Após a matrícula, os estudantes podem, por um certo prazo, utilizar o sistema para adicionar ou remover disciplinas. • Professores usam o sistema para obter a lista de alunos matriculados em suas disciplinas. O Coordenador também. • Todos os usuários do sistema devem ser validados. Descrição

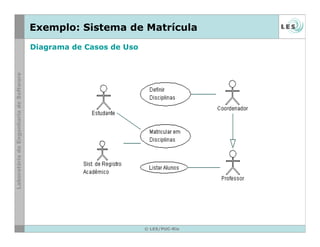

- 35. © LES/PUC-Rio Exemplo: Sistema de Matrícula Diagrama de Casos de Uso

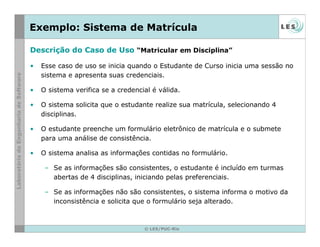

- 36. © LES/PUC-Rio Exemplo: Sistema de Matrícula Descrição do Caso de Uso “Matricular em Disciplina” • Esse caso de uso se inicia quando o Estudante de Curso inicia uma sessão no sistema e apresenta suas credenciais. • O sistema verifica se a credencial é válida. • O sistema solicita que o estudante realize sua matrícula, selecionando 4 disciplinas. • O estudante preenche um formulário eletrônico de matrícula e o submete para uma análise de consistência. • O sistema analisa as informações contidas no formulário. – Se as informações são consistentes, o estudante é incluído em turmas abertas de 4 disciplinas, iniciando pelas preferenciais. – Se as informações não são consistentes, o sistema informa o motivo da inconsistência e solicita que o formulário seja alterado.

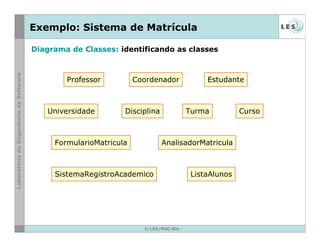

- 37. © LES/PUC-Rio Exemplo: Sistema de Matrícula Professor Coordenador Estudante TurmaUniversidade Disciplina FormularioMatricula Curso AnalisadorMatricula SistemaRegistroAcademico ListaAlunos Diagrama de Classes: identificando as classes

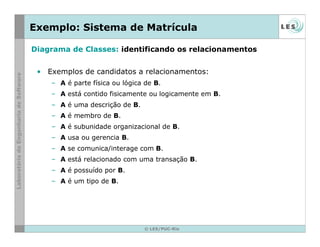

- 38. © LES/PUC-Rio Exemplo: Sistema de Matrícula • Exemplos de candidatos a relacionamentos: – A é parte física ou lógica de B. – A está contido fisicamente ou logicamente em B. – A é uma descrição de B. – A é membro de B. – A é subunidade organizacional de B. – A usa ou gerencia B. – A se comunica/interage com B. – A está relacionado com uma transação B. – A é possuído por B. – A é um tipo de B. Diagrama de Classes: identificando os relacionamentos

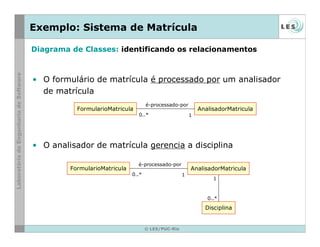

- 39. © LES/PUC-Rio Exemplo: Sistema de Matrícula • O formulário de matrícula é processado por um analisador de matrícula • O analisador de matrícula gerencia a disciplina FormularioMatricula AnalisadorMatricula é-processado-por 10..* Disciplina FormularioMatricula AnalisadorMatricula é-processado-por 10..* 1 0..* Diagrama de Classes: identificando os relacionamentos

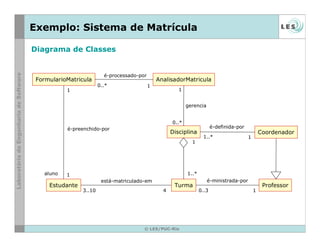

- 40. © LES/PUC-Rio Exemplo: Sistema de Matrícula Professor Coordenador Estudante Turma Disciplina FormularioMatricula AnalisadorMatricula é-preenchido-por está-matriculado-em é-processado-por é-ministrada-por é-definida-por aluno gerencia 1 1 10..* 1 0..* 11..* 1 1..* 10..33..10 4 Diagrama de Classes

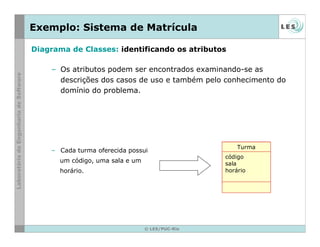

- 41. © LES/PUC-Rio Exemplo: Sistema de Matrícula – Os atributos podem ser encontrados examinando-se as descrições dos casos de uso e também pelo conhecimento do domínio do problema. – Cada turma oferecida possui um código, uma sala e um horário. Turma código sala horário Diagrama de Classes: identificando os atributos

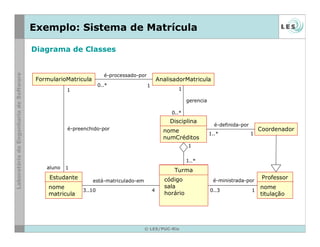

- 42. © LES/PUC-Rio Exemplo: Sistema de Matrícula Coordenador FormularioMatricula AnalisadorMatricula é-preenchido-por está-matriculado-em é-processado-por é-ministrada-por é-definida-por aluno gerencia 1 1 10..* 1 0..* 11..* 1 1..* 10..33..10 4 Turma código sala horário Professor nome titulação Estudante nome matricula Disciplina nome numCréditos Diagrama de Classes

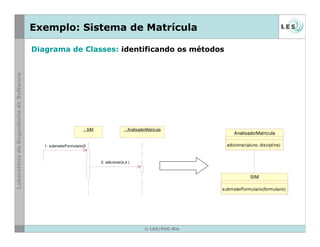

- 43. © LES/PUC-Rio Exemplo: Sistema de Matrícula SIM submeterFormulario(formulario) AnalisadorMatricula adicionar(aluno, disciplina) : SIM : AnalisadorMatricula 2: adicionar(a,d ) 1: submeterFormulario(f) Diagrama de Classes: identificando os métodos

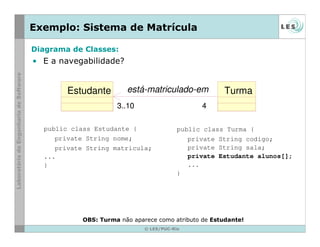

- 44. © LES/PUC-Rio Exemplo: Sistema de Matrícula • E a navegabilidade? public class Turma { private String codigo; private String sala; private Estudante alunos[]; ... } Diagrama de Classes: public class Estudante { private String nome; private String matricula; ... } OBS: Turma não aparece como atributo de Estudante! TurmaEstudante 3..10 está-matriculado-em 3..10 4

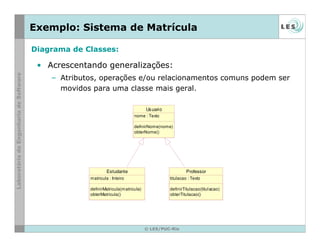

- 45. © LES/PUC-Rio Exemplo: Sistema de Matrícula • Acrescentando generalizações: – Atributos, operações e/ou relacionamentos comuns podem ser movidos para uma classe mais geral. Estudante matricula : Inteiro definirMatricula(matricula) obterMatricula() Usuario nome : Texto definirNome(nome) obterNome() Professor titulacao : Texto definirTitulacao(titulacao) obterTitulacao() Diagrama de Classes:

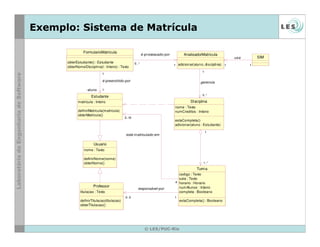

- 46. © LES/PUC-Rio Exemplo: Sistema de Matrícula SIM Usuario nome : Texto definirNome(nome) obterNome() FormularioMatricula obterEstudante() : Estudante obterNomeDIsciplina(i : Inteiro) : Texto Estudante matricula : Inteiro definirMatricula(matricula) obterMatricula() 1 1 é-preenchido-por 1 1-aluno Professor titulacao : Texto definirTitulacao(titulacao) obterTitulacao() AnalisadorMatricula adicionar(aluno, disciplina) 1 11 1 usa 10..* 10..* é-processado-por Disciplina nome : Texto numCreditos : Inteiro estaCompleta() adicionar(aluno : Estudante) 0..* 1 0..* 1 gerencia Turma codigo : Texto sala : Texto horario : Horario numAlunos : Inteiro completa : Booleano estaCompleta() : Booleano 3..10 4 3..10 4 está-matriculado-em 0..3 10..3 1 responsável-por 1..* 11 1..*
