Aula 03: Modos e Métodos de transmissão
Transferir como PPTX, PDF•0 gostou•730 visualizações
O documento aborda os fundamentos de redes de computadores, enfatizando modos e métodos de comunicação, incluindo comunicação simplex, duplex, serial e paralela. Destaca a diferença entre comunicação assíncrona e síncrona, além de explicar a multiplexação por divisão de frequência (FDM) e seu uso prático em tecnologias como ADSL. Por fim, introduz a multiplexação por divisão de tempo (TDM) como uma técnica para transmitir múltiplos sinais em diferentes intervalos de tempo.
![Modos e Métodos de Comunicação
Comunicações Seriais: Assíncrona
Prof.: Nilson Mori Lazarin 4
''A transmissão assíncrona é assim chamada porque o intervalo de tempo
entre mensagens não é importante'' (Forouzan, 2008, p. 133).
''A comunicação assíncrona é obtida envolvendo os dados com bits
especiais de início e de parada […] Uma consequência direta da inclusão desses
bits de início/parada é que os dados podem ser transferidos pelo nó transmissor
sem esperar por notificação prévia do receptor'' (Gallo e Hancock, 2003, p. 47).](https://image.slidesharecdn.com/aula03modosemtodosdetransmissao-160725191636/85/Aula-03-Modos-e-Metodos-de-transmissao-4-320.jpg)
![Modos e Métodos de Comunicação
Multiplexação por Divisão de Tempo
Prof.: Nilson Mori Lazarin 12
O TDM (Time Division Multiplexing) é uma técnica que “possibilita transmitir mais
de um sinal pelo mesmo canal, em diferentes intervalos de tempo […]. Diferente
das transmissões FDM, que são paralelas, as transmissões TDM são seriais”
(Gallo e Hancock, 2003, p. 60).
“Em vez de compartilhar parte da largura de banda, como acontece no FDM, o
que é compartilhado aqui é o tempo. Cada conexão ocupa uma fração de tempo
no link” (Forouzan, 2008, p. 169).](https://image.slidesharecdn.com/aula03modosemtodosdetransmissao-160725191636/85/Aula-03-Modos-e-Metodos-de-transmissao-12-320.jpg)
Aula 03: Modos e Métodos de transmissão
- 1. Fundamentos de Redes de Computadores Modos e Métodos de Comunicação

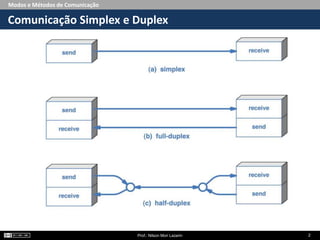

- 2. Modos e Métodos de Comunicação Comunicação Simplex e Duplex Prof.: Nilson Mori Lazarin 2

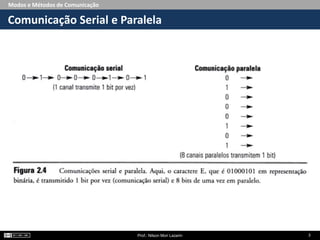

- 3. Modos e Métodos de Comunicação Comunicação Serial e Paralela Prof.: Nilson Mori Lazarin 3

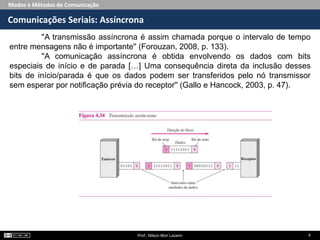

- 4. Modos e Métodos de Comunicação Comunicações Seriais: Assíncrona Prof.: Nilson Mori Lazarin 4 ''A transmissão assíncrona é assim chamada porque o intervalo de tempo entre mensagens não é importante'' (Forouzan, 2008, p. 133). ''A comunicação assíncrona é obtida envolvendo os dados com bits especiais de início e de parada […] Uma consequência direta da inclusão desses bits de início/parada é que os dados podem ser transferidos pelo nó transmissor sem esperar por notificação prévia do receptor'' (Gallo e Hancock, 2003, p. 47).

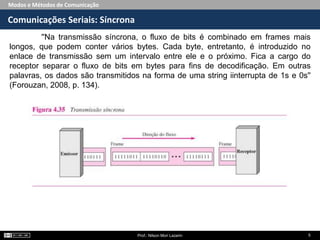

- 5. Modos e Métodos de Comunicação Comunicações Seriais: Síncrona Prof.: Nilson Mori Lazarin 5 ''Na transmissão síncrona, o fluxo de bits é combinado em frames mais longos, que podem conter vários bytes. Cada byte, entretanto, é introduzido no enlace de transmissão sem um intervalo entre ele e o próximo. Fica a cargo do receptor separar o fluxo de bits em bytes para fins de decodificação. Em outras palavras, os dados são transmitidos na forma de uma string iinterrupta de 1s e 0s'' (Forouzan, 2008, p. 134).

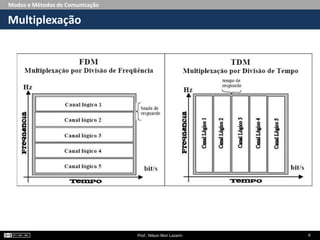

- 6. Modos e Métodos de Comunicação Multiplexação Prof.: Nilson Mori Lazarin 6

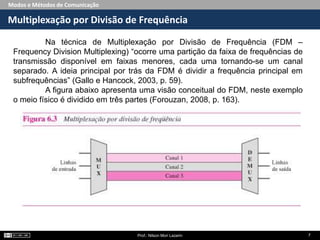

- 7. Modos e Métodos de Comunicação Multiplexação por Divisão de Frequência Prof.: Nilson Mori Lazarin 7 Na técnica de Multiplexação por Divisão de Frequência (FDM – Frequency Division Multiplexing) “ocorre uma partição da faixa de frequências de transmissão disponível em faixas menores, cada uma tornando-se um canal separado. A ideia principal por trás da FDM é dividir a frequência principal em subfrequências” (Gallo e Hancock, 2003, p. 59). A figura abaixo apresenta uma visão conceitual do FDM, neste exemplo o meio físico é dividido em três partes (Forouzan, 2008, p. 163).

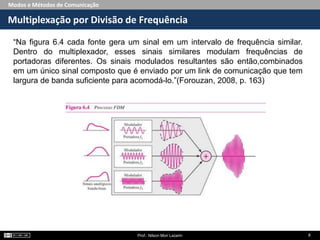

- 8. Modos e Métodos de Comunicação Multiplexação por Divisão de Frequência Prof.: Nilson Mori Lazarin 8 “Na figura 6.4 cada fonte gera um sinal em um intervalo de frequência similar. Dentro do multiplexador, esses sinais similares modulam frequências de portadoras diferentes. Os sinais modulados resultantes são então,combinados em um único sinal composto que é enviado por um link de comunicação que tem largura de banda suficiente para acomodá-lo.”(Forouzan, 2008, p. 163)
- 9. Modos e Métodos de Comunicação Multiplexação por Divisão de Frequência Prof.: Nilson Mori Lazarin 9 “O demultiplexador usa uma série de filtros para separar o sinal multiplexado em seus sinais componentes constituintes. Os sinais individuais são, então, passados para um demodulador que os separa de suas portadoras e os passa para as linhas de saída” (Forouzan, 2008, p. 164).

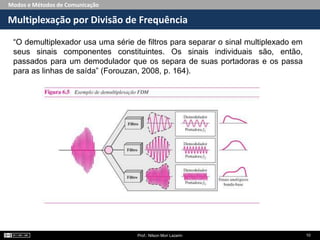

- 10. Modos e Métodos de Comunicação Multiplexação por Divisão de Frequência Prof.: Nilson Mori Lazarin 10 “O demultiplexador usa uma série de filtros para separar o sinal multiplexado em seus sinais componentes constituintes. Os sinais individuais são, então, passados para um demodulador que os separa de suas portadoras e os passa para as linhas de saída” (Forouzan, 2008, p. 164).
- 11. Modos e Métodos de Comunicação Uso prático do FDM Prof.: Nilson Mori Lazarin 11 Na tecnologia ADSL, com o FDM, parte do espectro livre é destinada ao envio de dados (upstream) e outra ao recebimento de dados (downstream), sendo esta última maior e dividida em canais menores mais e menos rápidos para melhor desempenho. Por padrão, a faixa de voz vai de 0 a 4 KHz (4000 Hz), enquanto que o upload fica com a parte entre 25 e 160 KHz. A faixa do download, por sua vez, ocupa a maior faixa, começando em 240 KHz e chegando, no máximo, até a 1.550 KHz (normalmente indo até 1.100 KHz). Observe a imagem abaixo para compreender melhor:

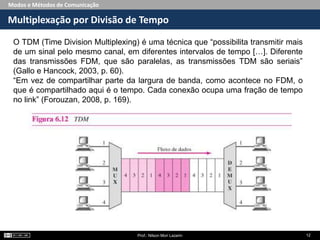

- 12. Modos e Métodos de Comunicação Multiplexação por Divisão de Tempo Prof.: Nilson Mori Lazarin 12 O TDM (Time Division Multiplexing) é uma técnica que “possibilita transmitir mais de um sinal pelo mesmo canal, em diferentes intervalos de tempo […]. Diferente das transmissões FDM, que são paralelas, as transmissões TDM são seriais” (Gallo e Hancock, 2003, p. 60). “Em vez de compartilhar parte da largura de banda, como acontece no FDM, o que é compartilhado aqui é o tempo. Cada conexão ocupa uma fração de tempo no link” (Forouzan, 2008, p. 169).
