- 1. Sistemas de Informação Profª Ana Lúcia Rodrigues Wiggers Instrutora Cisco Networking Academy - UNISUL 2013

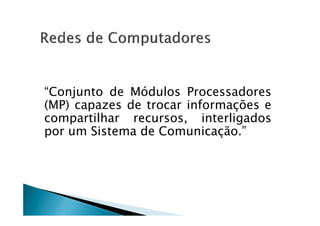

- 2. “Conjunto de Módulos Processadores (MP) capazes de trocar informações e compartilhar recursos, interligados (MP) capazes de trocar informações e compartilhar recursos, interligados por um Sistema de Comunicação.”

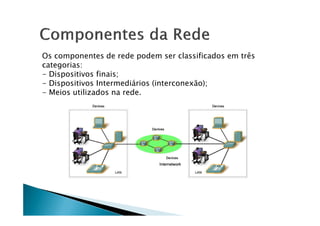

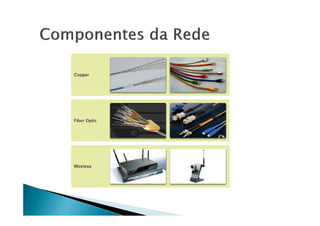

- 3. Os componentes de rede podem ser classificados em três categorias: - Dispositivos finais; - Dispositivos Intermediários (interconexão); - Meios utilizados na rede.

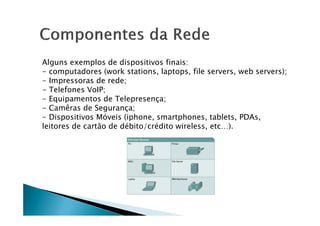

- 4. Alguns exemplos de dispositivos finais: - computadores (work stations, laptops, file servers, web servers); - Impressoras de rede; - Telefones VoIP; - Equipamentos de Telepresença; - Camêras de Segurança; - Dispositivos Móveis (iphone, smartphones, tablets, PDAs, - Dispositivos Móveis (iphone, smartphones, tablets, PDAs, leitores de cartão de débito/crédito wireless, etc…).

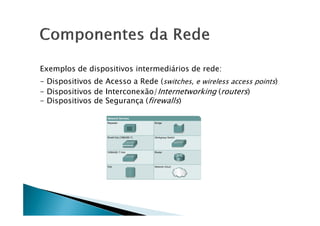

- 5. Exemplos de dispositivos intermediários de rede: - Dispositivos de Acesso a Rede (switches, e wireless access points) - Dispositivos de Interconexão/Internetworking (routers) - Dispositivos de Segurança (firewalls)

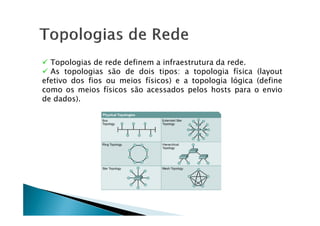

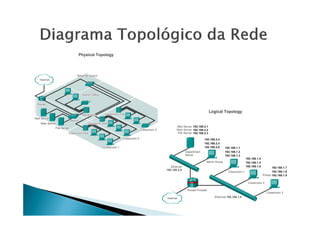

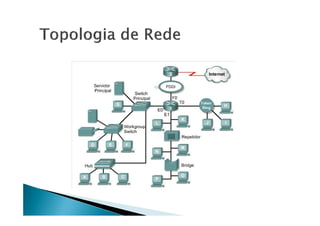

- 7. Topologias de rede definem a infraestrutura da rede. As topologias são de dois tipos: a topologia física (layout efetivo dos fios ou meios físicos) e a topologia lógica (define como os meios físicos são acessados pelos hosts para o envio de dados).

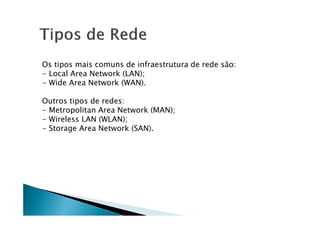

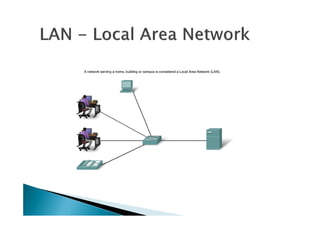

- 9. Os tipos mais comuns de infraestrutura de rede são: - Local Area Network (LAN); - Wide Area Network (WAN). Outros tipos de redes: - Metropolitan Area Network (MAN); - Metropolitan Area Network (MAN); - Wireless LAN (WLAN); - Storage Area Network (SAN).

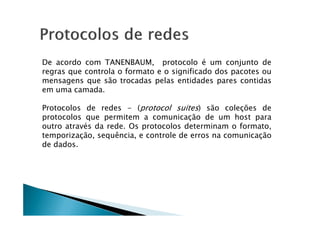

- 14. De acordo com TANENBAUM, protocolo é um conjunto de regras que controla o formato e o significado dos pacotes ou mensagens que são trocadas pelas entidades pares contidas em uma camada. Protocolos de redes - (protocol suites) são coleções de protocolos que permitem a comunicação de um host para protocolos que permitem a comunicação de um host para outro através da rede. Os protocolos determinam o formato, temporização, sequência, e controle de erros na comunicação de dados.

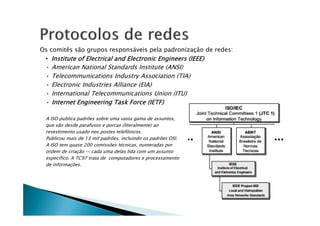

- 15. Os comitês são grupos responsáveis pela padronização de redes: • Institute Institute Institute Institute of of of of Electrical Electrical Electrical Electrical and and and and Electronic Electronic Electronic Electronic Engineers Engineers Engineers Engineers (IEEE) (IEEE) (IEEE) (IEEE) • American National Standards Institute (ANSI) • Telecommunications Industry Association (TIA) • Electronic Industries Alliance (EIA) • International Telecommunications Union (ITU) • Internet Internet Internet Internet Engineering Engineering Engineering Engineering Task Task Task Task Force Force Force Force (IETF) (IETF) (IETF) (IETF) A ISO publica padrões sobre uma vasta gama de assuntos, que vão desde parafusos e porcas (literalmente) ao revestimento usado nos postes telefônicos. Publicou mais de 13 mil padrões, incluindo os padrões OSI. A ISO tem quase 200 comissões técnicas, numeradas por ordem de criação — cada uma delas lida com um assunto específico. A TC97 trata de computadores e processamento de informações.
- 16. SNA Padrão Padrão(Standard) (Standard) TCP/IP DECNET Proprietárias • Interoperabilidade • Desenvolvimento • Simplificação

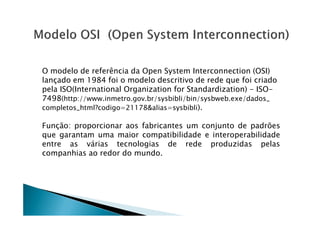

- 17. O modelo de referência da Open System Interconnection (OSI) lançado em 1984 foi o modelo descritivo de rede que foi criado pela ISO(International Organization for Standardization) - ISO- 7498(http://www.inmetro.gov.br/sysbibli/bin/sysbweb.exe/dados_ completos_html?codigo=21178alias=sysbibli). Função: proporcionar aos fabricantes um conjunto de padrões que garantam uma maior compatibilidade e interoperabilidade entre as várias tecnologias de rede produzidas pelas companhias ao redor do mundo.

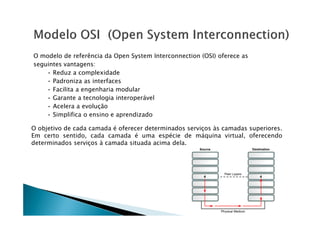

- 18. O modelo de referência da Open System Interconnection (OSI) oferece as seguintes vantagens: • Reduz a complexidade • Padroniza as interfaces • Facilita a engenharia modular • Garante a tecnologia interoperável • Acelera a evolução • Simplifica o ensino e aprendizado • Simplifica o ensino e aprendizado O objetivo de cada camada é oferecer determinados serviços às camadas superiores. Em certo sentido, cada camada é uma espécie de máquina virtual, oferecendo determinados serviços à camada situada acima dela.

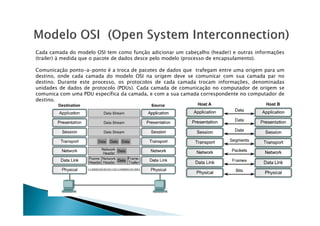

- 19. Cada camada do modelo OSI tem como função adicionar um cabeçalho (header) e outras informações (trailer) à medida que o pacote de dados desce pelo modelo (processo de encapsulamento). Comunicação ponto-a-ponto é a troca de pacotes de dados que trafegam entre uma origem para um destino, onde cada camada do modelo OSI na origem deve se comunicar com sua camada par no destino. Durante este processo, os protocolos de cada camada trocam informações, denominadas unidades de dados de protocolo (PDUs). Cada camada de comunicação no computador de origem se comunica com uma PDU específica da camada, e com a sua camada correspondente no computador de destino.

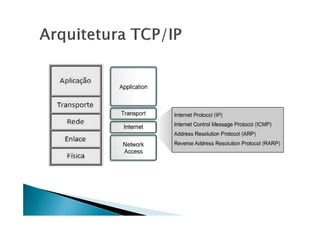

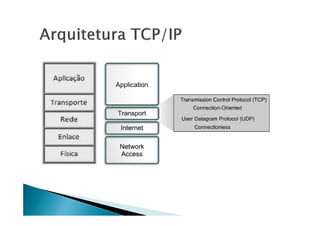

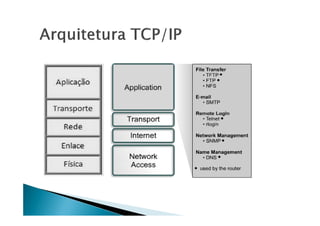

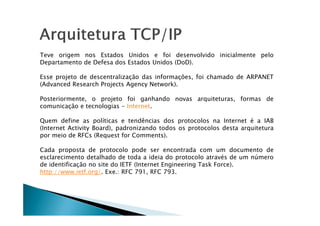

- 21. Teve origem nos Estados Unidos e foi desenvolvido inicialmente pelo Departamento de Defesa dos Estados Unidos (DoD). Esse projeto de descentralização das informações, foi chamado de ARPANET (Advanced Research Projects Agency Network). Posteriormente, o projeto foi ganhando novas arquiteturas, formas de comunicação e tecnologias - Internet. Quem define as políticas e tendências dos protocolos na Internet é a IAB (Internet Activity Board), padronizando todos os protocolos desta arquitetura por meio de RFCs (Request for Comments). Cada proposta de protocolo pode ser encontrada com um documento de esclarecimento detalhado de toda a ideia do protocolo através de um número de identificação no site do IETF (Internet Engineering Task Force). http://www.ietf.org/. Exe.: RFC 791, RFC 793.

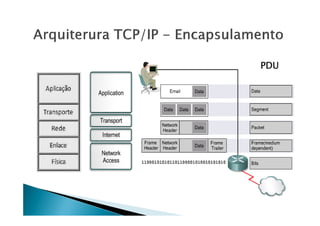

- 26. PDU PDU PDU PDU

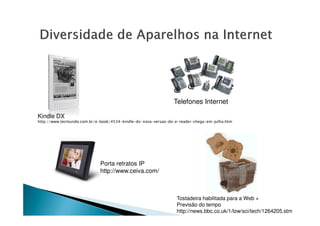

- 30. Telefones Internet Kindle DX Porta retratos IP http://www.ceiva.com/ Tostadeira habilitada para a Web + Previsão do tempo http://news.bbc.co.uk/1/low/sci/tech/1264205.stm Kindle DX http://www.tecmundo.com.br/e-book/4534-kindle-dx-nova-versao-do-e-reader-chega-em-julho.htm

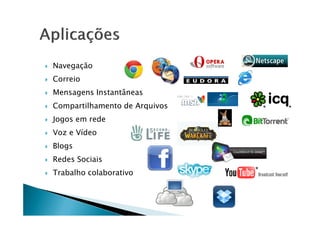

- 31. Navegação Correio Mensagens Instantâneas Compartilhamento de Arquivos Jogos em rede Voz e Vídeo Blogs Redes Sociais Trabalho colaborativo

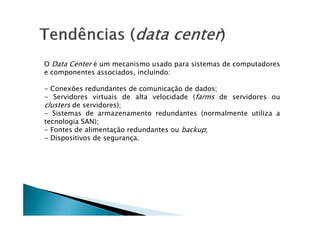

- 35. O Data Center é um mecanismo usado para sistemas de computadores e componentes associados, incluindo: - Conexões redundantes de comunicação de dados; - Servidores virtuais de alta velocidade (farms de servidores ou clusters de servidores); - Sistemas de armazenamento redundantes (normalmente utiliza a - Sistemas de armazenamento redundantes (normalmente utiliza a tecnologia SAN); - Fontes de alimentação redundantes ou backup; - Dispositivos de segurança.

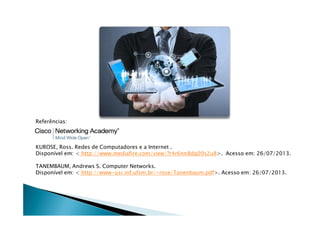

- 36. Referências: KUROSE, Ross. Redes de Computadores e a Internet . Disponível em: http://www.mediafire.com/view/?r4r6nn8dq09s2u8. Acesso em: 26/07/2013. TANEMBAUM, Andrews S. Computer Networks. Disponível em: http://www-usr.inf.ufsm.br/~rose/Tanenbaum.pdf. Acesso em: 26/07/2013.
