CISCO PACKET TRACER
Kelvin Lopes Dias
Diego dos Passos Silva
(kld/dps4@cin.ufpe.br)

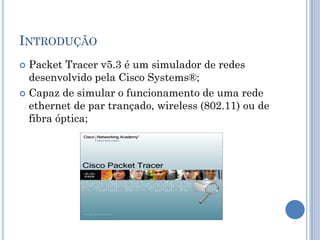

INTRODUÇÃO
 Packet Tracer v5.3 é um simulador de redes
desenvolvido pela Cisco Systems®;
 Capaz de simular o funcionamento de uma rede
ethernet de par trançado, wireless (802.11) ou de
fibra óptica;

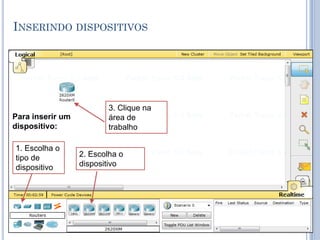

INSERINDO DISPOSITIVOS
Para inserir um
dispositivo:
2. Escolha o
dispositivo
1. Escolha o
tipo de
dispositivo
3. Clique na
área de
trabalho

Ferramenta de Seleção
Mover toda a topologia
Notas
Excluir dispositivo ou conexão

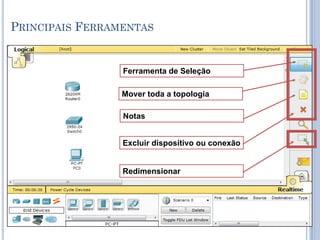

PRINCIPAIS FERRAMENTAS
Redimensionar

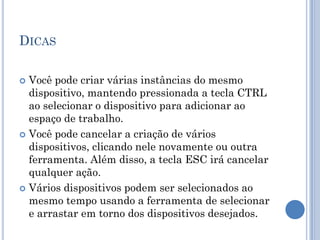

DICAS
 Você pode criar várias instâncias do mesmo
dispositivo, mantendo pressionada a tecla CTRL
ao selecionar o dispositivo para adicionar ao
espaço de trabalho.
 Você pode cancelar a criação de vários
dispositivos, clicando nele novamente ou outra
ferramenta. Além disso, a tecla ESC irá cancelar
qualquer ação.
 Vários dispositivos podem ser selecionados ao
mesmo tempo usando a ferramenta de selecionar
e arrastar em torno dos dispositivos desejados.

2. Escolha a
conexão

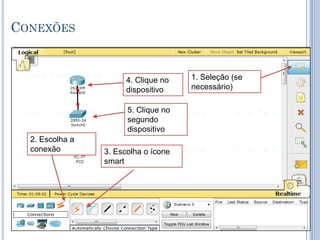

CONEXÕES
1. Seleção (se
necessário)
3. Escolha o ícone
smart
4. Clique no
dispositivo
5. Clique no
segundo
dispositivo

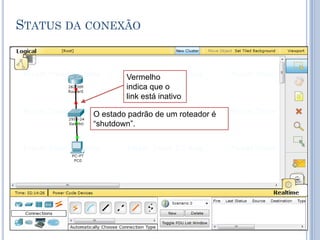

STATUS DA CONEXÃO
Vermelho
indica que o
link está inativo
O estado padrão de um roteador é
“shutdown”.

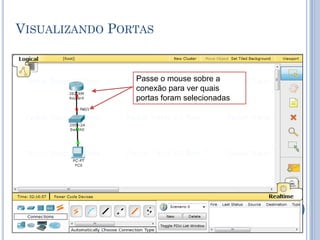

VISUALIZANDO PORTAS
Passe o mouse sobre a
conexão para ver quais
portas foram selecionadas

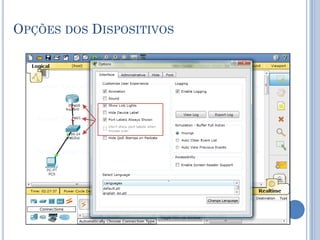

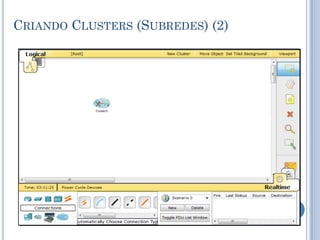

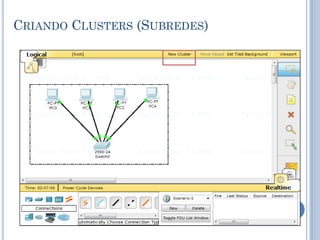

CRIANDO CLUSTERS (SUBREDES) (2)

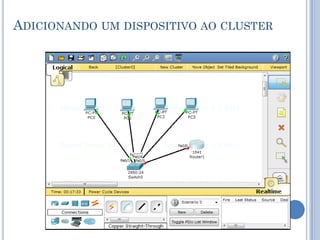

ADICIONANDO UM DISPOSITIVO AO CLUSTER

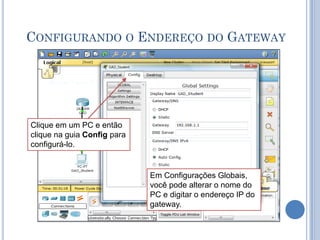

CONFIGURANDO O ENDEREÇO DO GATEWAY
Clique em um PC e então
clique na guia Config para
configurá-lo.
Em Configurações Globais,
você pode alterar o nome do
PC e digitar o endereço IP do
gateway.

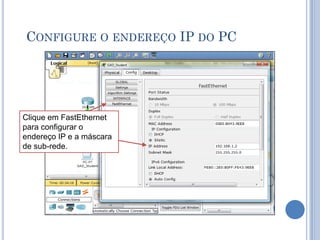

CONFIGURE O ENDEREÇO IP DO PC
Clique em FastEthernet
para configurar o
endereço IP e a máscara
de sub-rede.

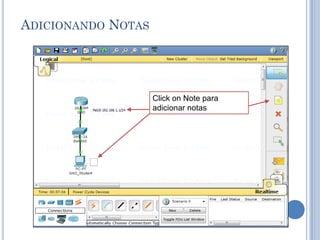

ADICIONANDO NOTAS
Click on Note para
adicionar notas

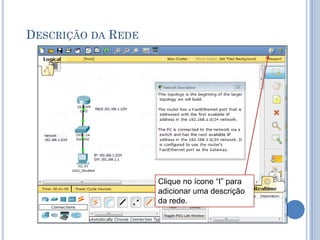

DESCRIÇÃO DA REDE
Clique no ícone “I” para
adicionar uma descrição
da rede.

SALVANDO A TOPOLOGIA
Ctrl + S
Salve as configurações
do roteador, clicando
NVRAM -> Save.

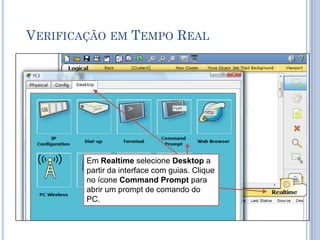

VERIFICAÇÃO EM TEMPO REAL
Em Realtime selecione Desktop a
partir da interface com guias. Clique
no ícone Command Prompt para
abrir um prompt de comando do
PC.

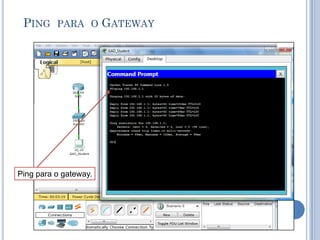

PING PARA O GATEWAY
Ping para o gateway.

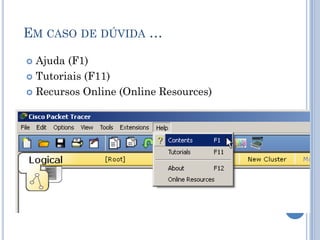

 Ajuda (F1)
 Tutoriais (F11)
 Recursos Online (Online Resources)
EM CASO DE DÚVIDA …

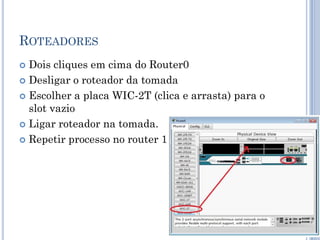

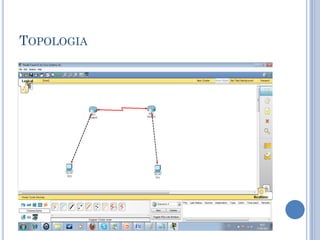

ROTEADORES
 Dois cliques em cima do Router0
 Desligar o roteador da tomada
 Escolher a placa WIC-2T (clica e arrasta) para o
slot vazio
 Ligar roteador na tomada.
 Repetir processo no router 1

CONFIGURAÇÕES
 PC0:
 IP: 192.168.100.2
 netmask: 255.255.255.0
 gateway: 192.168.100.1
 PC1:
 IP : 172.16.0.2,
 netmask: 255.255.0.0
 gateway: 172.16.0.1

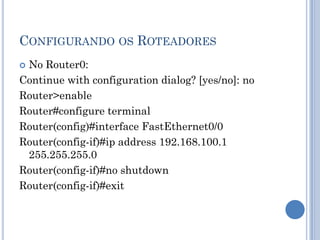

CONFIGURANDO OS ROTEADORES
 No Router0:
Continue with configuration dialog? [yes/no]: no
Router>enable
Router#configure terminal
Router(config)#interface FastEthernet0/0
Router(config-if)#ip address 192.168.100.1
255.255.255.0
Router(config-if)#no shutdown
Router(config-if)#exit

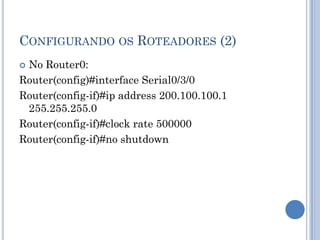

CONFIGURANDO OS ROTEADORES (2)
 No Router0:
Router(config)#interface Serial0/3/0
255.255.255.0
Router(config-if)#clock rate 500000

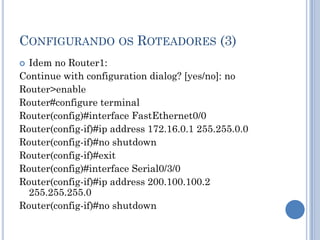

 Idem no Router1:
Continue with configuration dialog? [yes/no]: no
Router>enable
Router(config-if)#ip address 172.16.0.1 255.255.0.0
255.255.255.0

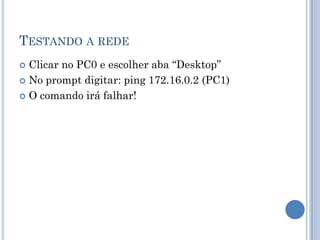

TESTANDO A REDE
 Clicar no PC0 e escolher aba “Desktop”
 No prompt digitar: ping 172.16.0.2 (PC1)
 O comando irá falhar!

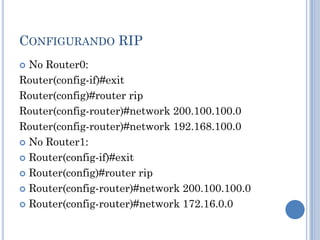

CONFIGURANDO RIP
 No Router0:
Router(config)#router rip
Router(config-router)#network 200.100.100.0
 No Router1:
 Router(config-if)#exit
 Router(config)#router rip
 Router(config-router)#network 200.100.100.0
 Router(config-router)#network 172.16.0.0

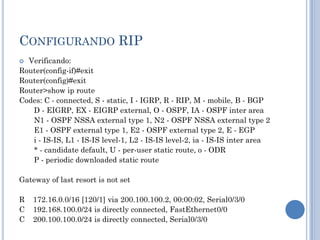

CONFIGURANDO RIP
 Verificando:
Router(config)#exit
Router>show ip route
Codes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGP
D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area
N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGP
i - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area
* - candidate default, U - per-user static route, o - ODR
P - periodic downloaded static route
Gateway of last resort is not set
R 172.16.0.0/16 [120/1] via 200.100.100.2, 00:00:02, Serial0/3/0
C 192.168.100.0/24 is directly connected, FastEthernet0/0
C 200.100.100.0/24 is directly connected, Serial0/3/0

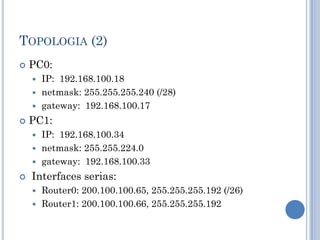

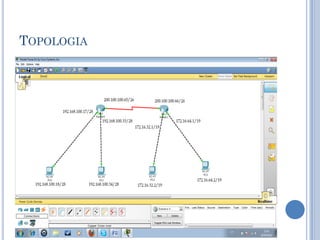

TOPOLOGIA (2)
 PC0:
 IP: 192.168.100.18
 netmask: 255.255.255.240 (/28)
 gateway: 192.168.100.17
 PC1:
 IP: 192.168.100.34
 netmask: 255.255.224.0
 gateway: 192.168.100.33
 Interfaces serias:
 Router0: 200.100.100.65, 255.255.255.192 (/26)
 Router1: 200.100.100.66, 255.255.255.192

TOPOLOGIA (3)
 PC3:
 IP: 172.16.32.2
 netmask: 255.255.255.240 (/19)
 gateway: 172.16.32.2
 PC4:
 IP: 172.16.64.2
 netmask: 255.255.255.240
 gateway: 172.16.64.1

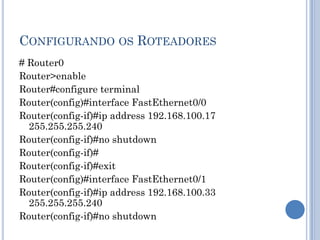

CONFIGURANDO OS ROTEADORES
# Router0
Router>enable
255.255.255.240
Router(config-if)#
255.255.255.240

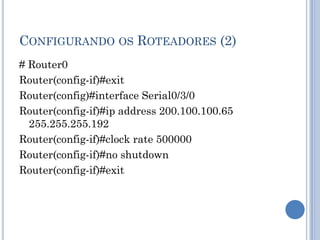

# Router0
255.255.255.192

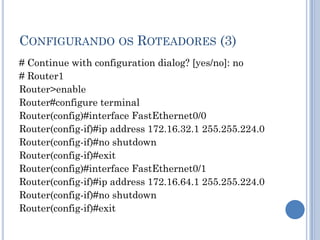

# Continue with configuration dialog? [yes/no]: no

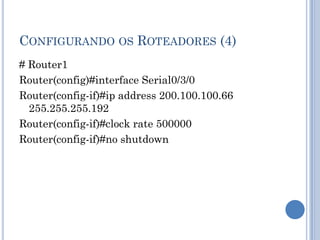

# Router1
Router>enable

# Router1
255.255.255.192

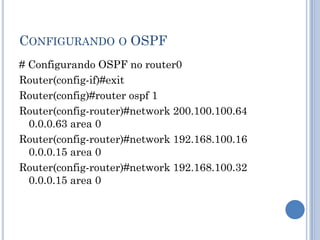

CONFIGURANDO O OSPF
# Configurando OSPF no router0
Router(config)#router ospf 1
0.0.0.63 area 0
0.0.0.15 area 0
0.0.0.15 area 0

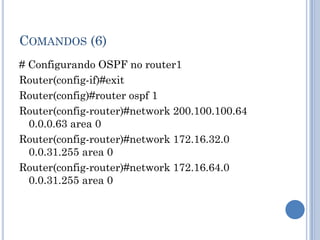

COMANDOS (6)
# Configurando OSPF no router1
Router(config)#router ospf 1
0.0.0.63 area 0
0.0.31.255 area 0
0.0.31.255 area 0

COMANDOS (7)
#Teste de conectividade.
#No PC0 digite:
ping 172.16.32.2
#Configurando conexãoTelnet
#Faremos o PC0 ter acesso as configurações no router1
#Digitar no router1:
Router(config-router)# exit
Router(config)#enable password ufpe
Router(config)#line vty 0 4
Router(config-line)#password ufpe

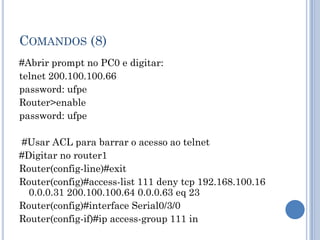

COMANDOS (8)
#Abrir prompt no PC0 e digitar:
telnet 200.100.100.66
password: ufpe
Router>enable
password: ufpe
#Usar ACL para barrar o acesso ao telnet
#Digitar no router1
Router(config-line)#exit
Router(config)#access-list 111 deny tcp 192.168.100.16
0.0.0.31 200.100.100.64 0.0.0.63 eq 23
Router(config-if)#ip access-group 111 in
