Trabajo microprocesador

EL MICROPROCESADOR

BRAYAN EUCLIDES CARDENAS

ANYELY YURANY HOLGUIN GIRALDO

Este trabajo es una consulta el cual nos va ayudar a saber más acerca de
todo lo del procesador.

Lic. María Leonor niño.

Docente en informática.

INSTITUCION EDUCATIVA ACADEMICO

INFORMATICA, VALLE DEL CAUCA

CARTAGO

2012

CONTENIDO

Pág.

INTRODUCCIÓN 6

1.MICROPROCESADOR 7

1.1. FUNCIONAMIENTO DE LA CPU 7

1.2.PARTES INTERNAS 9

1.3. DIFERENTES TIPOS DE OPERACIONES11

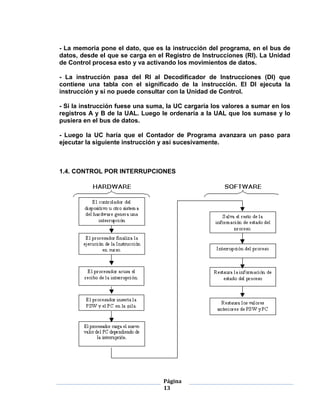

1.4. CONTROL POR INTERRUPCIONES13

1.5. MEMORIA DE COMPUTADORA 14

2. MICRO CONTROLADOR14

2.1.COMPARACIÓN 14

2.2. SEMICONDUCTORES 14

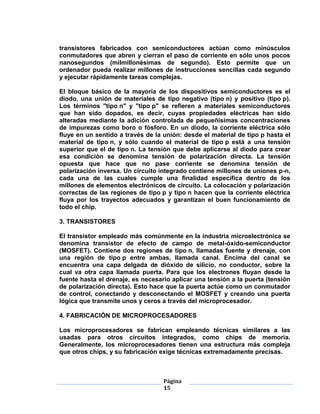

3. TRANSISTORES 15

4. FABRICACIÓN DE MICROPROCESADORES15

5. HISTORIA DEL MICROPROCESADOR 17

5.1. BREVE HISTORIA DE LOS MICROPROCESADORES17

Página 2

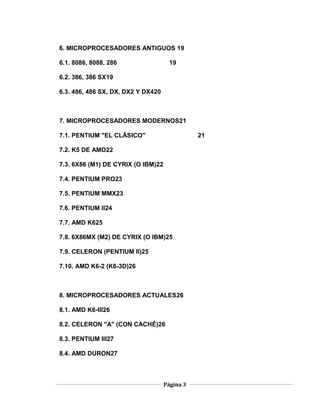

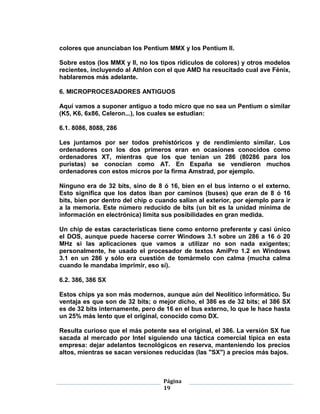

6. MICROPROCESADORES ANTIGUOS 19

6.1. 8086, 8088, 286 19

6.2. 386, 386 SX19

6.3. 486, 486 SX, DX, DX2 Y DX420

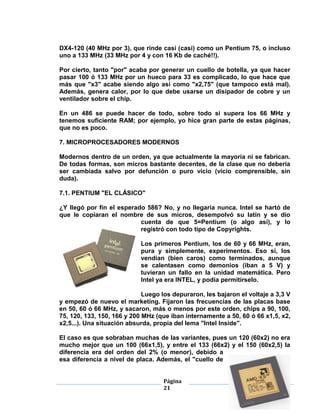

7. MICROPROCESADORES MODERNOS21

7.1. PENTIUM "EL CLÁSICO" 21

7.2. K5 DE AMD22

7.3. 6X86 (M1) DE CYRIX (O IBM)22

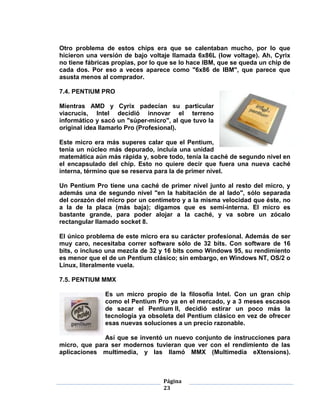

7.4. PENTIUM PRO23

7.5. PENTIUM MMX23

7.6. PENTIUM II24

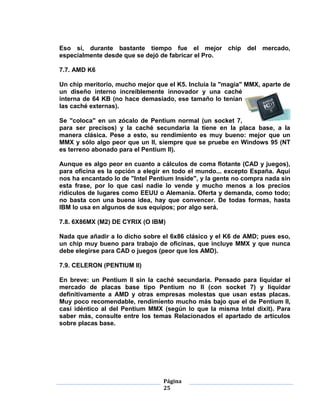

7.7. AMD K625

7.8. 6X86MX (M2) DE CYRIX (O IBM)25

7.9. CELERON (PENTIUM II)25

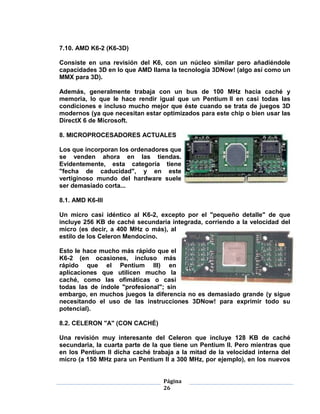

7.10. AMD K6-2 (K6-3D)26

8. MICROPROCESADORES ACTUALES26

8.1. AMD K6-III26

8.2. CELERON "A" (CON CACHÉ)26

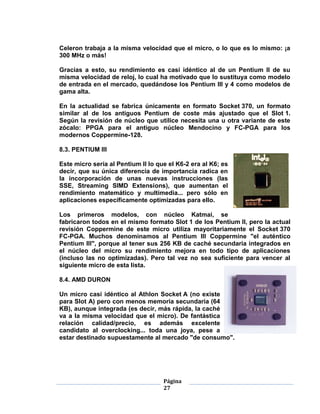

8.3. PENTIUM III27

8.4. AMD DURON27

Página 3

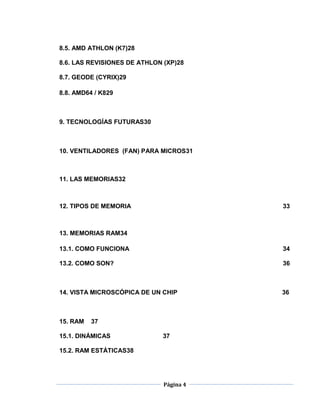

8.5. AMD ATHLON (K7)28

8.6. LAS REVISIONES DE ATHLON (XP)28

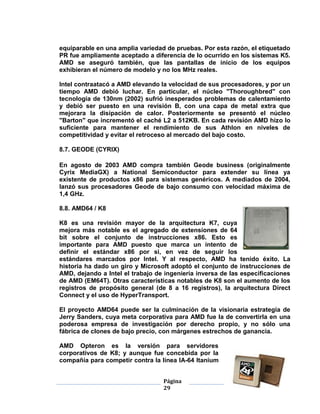

8.7. GEODE (CYRIX)29

8.8. AMD64 / K829

9. TECNOLOGÍAS FUTURAS30

10. VENTILADORES (FAN) PARA MICROS31

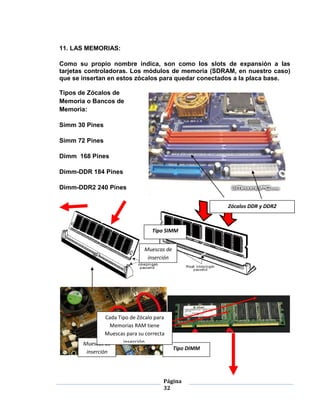

11. LAS MEMORIAS32

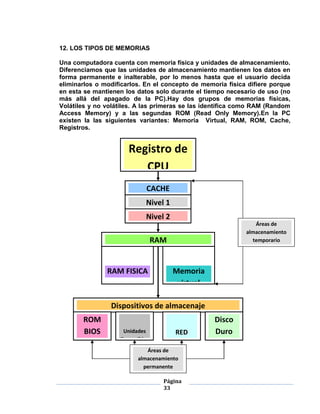

12. TIPOS DE MEMORIA 33

13. MEMORIAS RAM34

13.1. COMO FUNCIONA 34

13.2. COMO SON? 36

14. VISTA MICROSCÓPICA DE UN CHIP 36

15. RAM 37

15.1. DINÁMICAS 37

15.2. RAM ESTÁTICAS38

Página 4

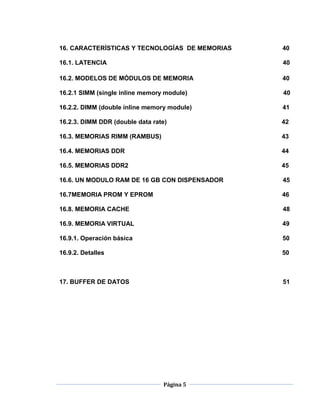

16. CARACTERÍSTICAS Y TECNOLOGÍAS DE MEMORIAS 40

16.1. LATENCIA 40

16.2. MODELOS DE MÓDULOS DE MEMORIA 40

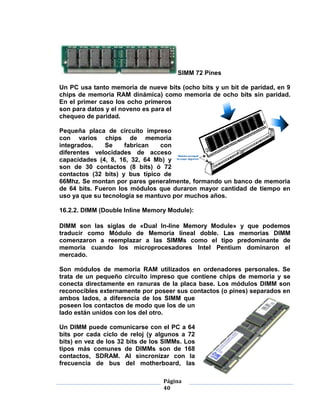

16.2.1 SIMM (single inline memory module) 40

16.2.2. DIMM (double inline memory module) 41

16.2.3. DIMM DDR (double data rate) 42

16.3. MEMORIAS RIMM (RAMBUS) 43

16.4. MEMORIAS DDR 44

16.5. MEMORIAS DDR2 45

16.6. UN MODULO RAM DE 16 GB CON DISPENSADOR 45

16.7MEMORIA PROM Y EPROM 46

16.8. MEMORIA CACHE 48

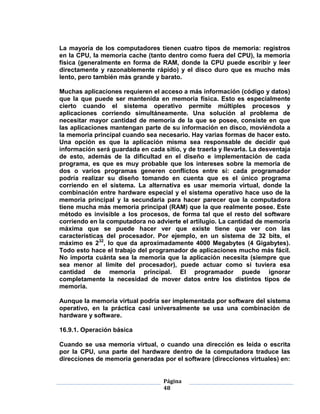

16.9. MEMORIA VIRTUAL 49

16.9.1. Operación básica 50

16.9.2. Detalles 50

17. BUFFER DE DATOS 51

Página 5

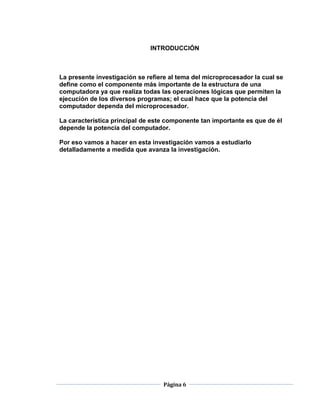

INTRODUCCIÓN

La presente investigación se refiere al tema del microprocesador la cual se
define como el componente más importante de la estructura de una
computadora ya que realiza todas las operaciones lógicas que permiten la
ejecución de los diversos programas; el cual hace que la potencia del
computador dependa del microprocesador.

La característica principal de este componente tan importante es que de él
depende la potencia del computador.

Por eso vamos a hacer en esta investigación vamos a estudiarlo
detalladamente a medida que avanza la investigación.

Página 6

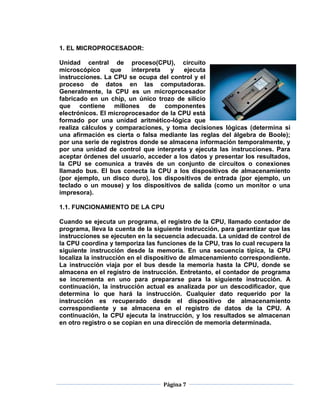

1. EL MICROPROCESADOR:

Unidad central de proceso(CPU), circuito
microscópico que interpreta y ejecuta
instrucciones. La CPU se ocupa del control y el
proceso de datos en las computadoras.
Generalmente, la CPU es un microprocesador
fabricado en un chip, un único trozo de silicio
que contiene millones de componentes
electrónicos. El microprocesador de la CPU está
formado por una unidad aritmético-lógica que
realiza cálculos y comparaciones, y toma decisiones lógicas (determina si
una afirmación es cierta o falsa mediante las reglas del álgebra de Boole);
por una serie de registros donde se almacena información temporalmente, y
por una unidad de control que interpreta y ejecuta las instrucciones. Para
aceptar órdenes del usuario, acceder a los datos y presentar los resultados,
la CPU se comunica a través de un conjunto de circuitos o conexiones
llamado bus. El bus conecta la CPU a los dispositivos de almacenamiento
(por ejemplo, un disco duro), los dispositivos de entrada (por ejemplo, un
teclado o un mouse) y los dispositivos de salida (como un monitor o una
impresora).

1.1. FUNCIONAMIENTO DE LA CPU

Cuando se ejecuta un programa, el registro de la CPU, llamado contador de
programa, lleva la cuenta de la siguiente instrucción, para garantizar que las
instrucciones se ejecuten en la secuencia adecuada. La unidad de control de
la CPU coordina y temporiza las funciones de la CPU, tras lo cual recupera la
siguiente instrucción desde la memoria. En una secuencia típica, la CPU
localiza la instrucción en el dispositivo de almacenamiento correspondiente.
La instrucción viaja por el bus desde la memoria hasta la CPU, donde se
almacena en el registro de instrucción. Entretanto, el contador de programa
se incrementa en uno para prepararse para la siguiente instrucción. A
continuación, la instrucción actual es analizada por un descodificador, que
determina lo que hará la instrucción. Cualquier dato requerido por la
instrucción es recuperado desde el dispositivo de almacenamiento
correspondiente y se almacena en el registro de datos de la CPU. A
continuación, la CPU ejecuta la instrucción, y los resultados se almacenan
en otro registro o se copian en una dirección de memoria determinada.

Página 7

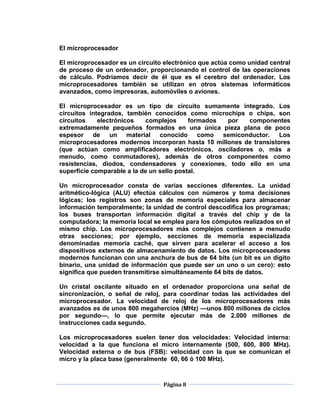

El microprocesador

El microprocesador es un circuito electrónico que actúa como unidad central
de proceso de un ordenador, proporcionando el control de las operaciones
de cálculo. Podríamos decir de él que es el cerebro del ordenador. Los
microprocesadores también se utilizan en otros sistemas informáticos
avanzados, como impresoras, automóviles o aviones.

El microprocesador es un tipo de circuito sumamente integrado. Los
circuitos integrados, también conocidos como microchips o chips, son
circuitos electrónicos complejos formados por componentes
extremadamente pequeños formados en una única pieza plana de poco
espesor de un material conocido como semiconductor. Los
microprocesadores modernos incorporan hasta 10 millones de transistores
(que actúan como amplificadores electrónicos, osciladores o, más a
menudo, como conmutadores), además de otros componentes como
resistencias, diodos, condensadores y conexiones, todo ello en una
superficie comparable a la de un sello postal.

Un microprocesador consta de varias secciones diferentes. La unidad
aritmético-lógica (ALU) efectúa cálculos con números y toma decisiones
lógicas; los registros son zonas de memoria especiales para almacenar
información temporalmente; la unidad de control descodifica los programas;
los buses transportan información digital a través del chip y de la
computadora; la memoria local se emplea para los cómputos realizados en el
mismo chip. Los microprocesadores más complejos contienen a menudo
otras secciones; por ejemplo, secciones de memoria especializada
denominadas memoria caché, que sirven para acelerar el acceso a los
dispositivos externos de almacenamiento de datos. Los microprocesadores
modernos funcionan con una anchura de bus de 64 bits (un bit es un dígito
binario, una unidad de información que puede ser un uno o un cero): esto
significa que pueden transmitirse simultáneamente 64 bits de datos.

Un cristal oscilante situado en el ordenador proporciona una señal de
sincronización, o señal de reloj, para coordinar todas las actividades del
microprocesador. La velocidad de reloj de los microprocesadores más
avanzados es de unos 800 megahercios (MHz) —unos 800 millones de ciclos
por segundo—, lo que permite ejecutar más de 2.000 millones de
instrucciones cada segundo.

Los microprocesadores suelen tener dos velocidades: Velocidad interna:
velocidad a la que funciona el micro internamente (500, 600, 800 MHz).
Velocidad externa o de bus (FSB): velocidad con la que se comunican el
micro y la placa base (generalmente 60, 66 ó 100 MHz).

Página 8

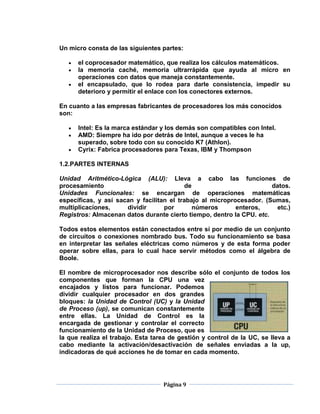

Un micro consta de las siguientes partes:

el coprocesador matemático, que realiza los cálculos matemáticos.
la memoria caché, memoria ultrarrápida que ayuda al micro en
operaciones con datos que maneja constantemente.
el encapsulado, que lo rodea para darle consistencia, impedir su
deterioro y permitir el enlace con los conectores externos.

En cuanto a las empresas fabricantes de procesadores los más conocidos
son:

Intel: Es la marca estándar y los demás son compatibles con Intel.
AMD: Siempre ha ido por detrás de Intel, aunque a veces le ha
superado, sobre todo con su conocido K7 (Athlon).
Cyrix: Fabrica procesadores para Texas, IBM y Thompson

1.2.PARTES INTERNAS

Unidad Aritmético-Lógica (ALU): Lleva a cabo las funciones de
procesamiento de datos.
Unidades Funcionales: se encargan de operaciones matemáticas
específicas, y así sacan y facilitan el trabajo al microprocesador. (Sumas,
multiplicaciones, dividir por números enteros, etc.)
Registros: Almacenan datos durante cierto tiempo, dentro la CPU. etc.

Todos estos elementos están conectados entre sí por medio de un conjunto
de circuitos o conexiones nombrado bus. Todo su funcionamiento se basa
en interpretar las señales eléctricas como números y de esta forma poder
operar sobre ellas, para lo cual hace servir métodos como el álgebra de
Boole.

El nombre de microprocesador nos describe sólo el conjunto de todos los
componentes que forman la CPU una vez
encajados y listos para funcionar. Podemos
dividir cualquier procesador en dos grandes
bloques: la Unidad de Control (UC) y la Unidad
de Proceso (up), se comunican constantemente
entre ellas. La Unidad de Control es la
encargada de gestionar y controlar el correcto
funcionamiento de la Unidad de Proceso, que es
la que realiza el trabajo. Esta tarea de gestión y control de la UC, se lleva a
cabo mediante la activación/desactivación de señales enviadas a la up,
indicadoras de qué acciones he de tomar en cada momento.

Página 9

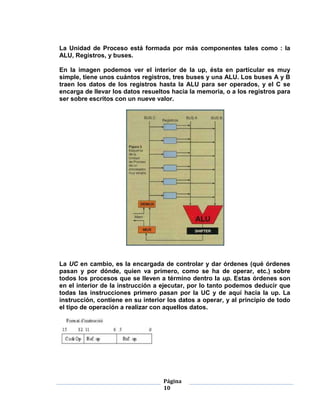

La Unidad de Proceso está formada por más componentes tales como : la
ALU, Registros, y buses.

En la imagen podemos ver el interior de la up, ésta en particular es muy
simple, tiene unos cuántos registros, tres buses y una ALU. Los buses A y B
traen los datos de los registros hasta la ALU para ser operados, y el C se
encarga de llevar los datos resueltos hacia la memoria, o a los registros para
ser sobre escritos con un nueve valor.

La UC en cambio, es la encargada de controlar y dar órdenes (qué órdenes
pasan y por dónde, quien va primero, como se ha de operar, etc.) sobre
todos los procesos que se lleven a término dentro la up. Estas órdenes son
en el interior de la instrucción a ejecutar, por lo tanto podemos deducir que
todas las instrucciones primero pasan por la UC y de aquí hacia la up. La
instrucción, contiene en su interior los datos a operar, y al principio de todo
el tipo de operación a realizar con aquellos datos.

Página
10

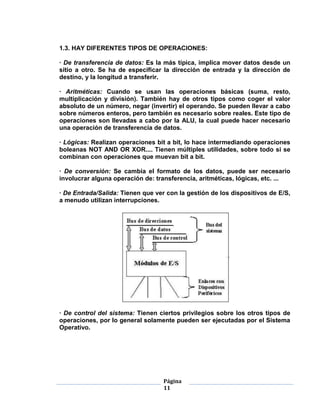

1.3. HAY DIFERENTES TIPOS DE OPERACIONES:

· De transferencia de datos: Es la más típica, implica mover datos desde un
sitio a otro. Se ha de especificar la dirección de entrada y la dirección de
destino, y la longitud a transferir.

· Aritméticas: Cuando se usan las operaciones básicas (suma, resto,
multiplicación y división). También hay de otros tipos como coger el valor
absoluto de un número, negar (invertir) el operando. Se pueden llevar a cabo
sobre números enteros, pero también es necesario sobre reales. Este tipo de
operaciones son llevadas a cabo por la ALU, la cual puede hacer necesario
una operación de transferencia de datos.

· Lógicas: Realizan operaciones bit a bit, lo hace intermediando operaciones
boleanas NOT AND OR XOR.... Tienen múltiples utilidades, sobre todo si se
combinan con operaciones que muevan bit a bit.

· De conversión: Se cambia el formato de los datos, puede ser necesario
involucrar alguna operación de: transferencia, aritméticas, lógicas, etc. ...

· De Entrada/Salida: Tienen que ver con la gestión de los dispositivos de E/S,
a menudo utilizan interrupciones.

· De control del sistema: Tienen ciertos privilegios sobre los otros tipos de
operaciones, por lo general solamente pueden ser ejecutadas por el Sistema
Operativo.

Página
11

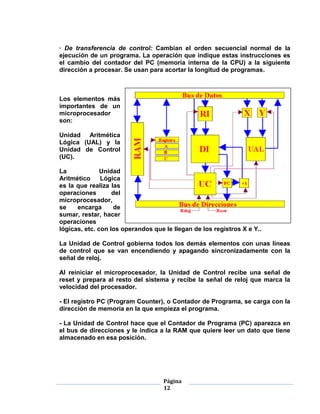

· De transferencia de control: Cambian el orden secuencial normal de la
ejecución de un programa. La operación que indique estas instrucciones es
el cambio del contador del PC (memoria interna de la CPU) a la siguiente
dirección a procesar. Se usan para acortar la longitud de programas.

Los elementos más
importantes de un
microprocesador
son:

Unidad Aritmética
Lógica (UAL) y la
Unidad de Control
(UC).

La Unidad
Aritmético Lógica
es la que realiza las
operaciones del
microprocesador,
se encarga de
sumar, restar, hacer
operaciones
lógicas, etc. con los operandos que le llegan de los registros X e Y..

La Unidad de Control gobierna todos los demás elementos con unas líneas
de control que se van encendiendo y apagando sincronizadamente con la
señal de reloj.

Al reiniciar el microprocesador, la Unidad de Control recibe una señal de
reset y prepara al resto del sistema y recibe la señal de reloj que marca la
velocidad del procesador.

- El registro PC (Program Counter), o Contador de Programa, se carga con la
dirección de memoria en la que empieza el programa.

- La Unidad de Control hace que el Contador de Programa (PC) aparezca en
el bus de direcciones y le indica a la RAM que quiere leer un dato que tiene
almacenado en esa posición.

Página
12

- La memoria pone el dato, que es la instrucción del programa, en el bus de
datos, desde el que se carga en el Registro de Instrucciones (RI). La Unidad
de Control procesa esto y va activando los movimientos de datos.

- La instrucción pasa del RI al Decodificador de Instrucciones (DI) que
contiene una tabla con el significado de la instrucción. El DI ejecuta la
instrucción y si no puede consultar con la Unidad de Control.

- Si la instrucción fuese una suma, la UC cargaría los valores a sumar en los
registros A y B de la UAL. Luego le ordenaría a la UAL que los sumase y lo
pusiera en el bus de datos.

- Luego la UC haría que el Contador de Programa avanzara un paso para
ejecutar la siguiente instrucción y así sucesivamente.

1.4. CONTROL POR INTERRUPCIONES

Página
13

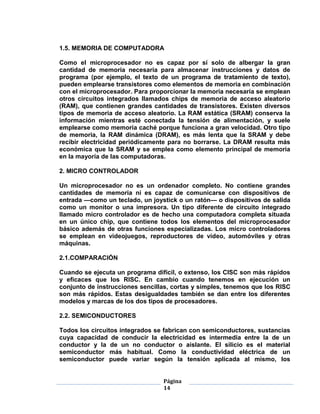

1.5. MEMORIA DE COMPUTADORA

Como el microprocesador no es capaz por sí solo de albergar la gran
cantidad de memoria necesaria para almacenar instrucciones y datos de
programa (por ejemplo, el texto de un programa de tratamiento de texto),
pueden emplearse transistores como elementos de memoria en combinación
con el microprocesador. Para proporcionar la memoria necesaria se emplean
otros circuitos integrados llamados chips de memoria de acceso aleatorio
(RAM), que contienen grandes cantidades de transistores. Existen diversos
tipos de memoria de acceso aleatorio. La RAM estática (SRAM) conserva la
información mientras esté conectada la tensión de alimentación, y suele
emplearse como memoria caché porque funciona a gran velocidad. Otro tipo
de memoria, la RAM dinámica (DRAM), es más lenta que la SRAM y debe
recibir electricidad periódicamente para no borrarse. La DRAM resulta más
económica que la SRAM y se emplea como elemento principal de memoria
en la mayoría de las computadoras.

2. MICRO CONTROLADOR

Un microprocesador no es un ordenador completo. No contiene grandes
cantidades de memoria ni es capaz de comunicarse con dispositivos de
entrada —como un teclado, un joystick o un ratón— o dispositivos de salida
como un monitor o una impresora. Un tipo diferente de circuito integrado
llamado micro controlador es de hecho una computadora completa situada
en un único chip, que contiene todos los elementos del microprocesador
básico además de otras funciones especializadas. Los micro controladores
se emplean en videojuegos, reproductores de vídeo, automóviles y otras
máquinas.

2.1.COMPARACIÓN

Cuando se ejecuta un programa difícil, o extenso, los CISC son más rápidos
y eficaces que los RISC. En cambio cuando tenemos en ejecución un
conjunto de instrucciones sencillas, cortas y simples, tenemos que los RISC
son más rápidos. Estas desigualdades también se dan entre los diferentes
modelos y marcas de los dos tipos de procesadores.

2.2. SEMICONDUCTORES

Todos los circuitos integrados se fabrican con semiconductores, sustancias
cuya capacidad de conducir la electricidad es intermedia entre la de un
conductor y la de un no conductor o aislante. El silicio es el material
semiconductor más habitual. Como la conductividad eléctrica de un
semiconductor puede variar según la tensión aplicada al mismo, los

Página
14

transistores fabricados con semiconductores actúan como minúsculos
conmutadores que abren y cierran el paso de corriente en sólo unos pocos
nanosegundos (milmillonésimas de segundo). Esto permite que un
ordenador pueda realizar millones de instrucciones sencillas cada segundo
y ejecutar rápidamente tareas complejas.

El bloque básico de la mayoría de los dispositivos semiconductores es el
diodo, una unión de materiales de tipo negativo (tipo n) y positivo (tipo p).
Los términos "tipo n" y "tipo p" se refieren a materiales semiconductores
que han sido dopados, es decir, cuyas propiedades eléctricas han sido
alteradas mediante la adición controlada de pequeñísimas concentraciones
de impurezas como boro o fósforo. En un diodo, la corriente eléctrica sólo
fluye en un sentido a través de la unión: desde el material de tipo p hasta el
material de tipo n, y sólo cuando el material de tipo p está a una tensión
superior que el de tipo n. La tensión que debe aplicarse al diodo para crear
esa condición se denomina tensión de polarización directa. La tensión
opuesta que hace que no pase corriente se denomina tensión de
polarización inversa. Un circuito integrado contiene millones de uniones p-n,
cada una de las cuales cumple una finalidad específica dentro de los
millones de elementos electrónicos de circuito. La colocación y polarización
correctas de las regiones de tipo p y tipo n hacen que la corriente eléctrica
fluya por los trayectos adecuados y garantizan el buen funcionamiento de
todo el chip.

3. TRANSISTORES

El transistor empleado más comúnmente en la industria microelectrónica se
denomina transistor de efecto de campo de metal-óxido-semiconductor
(MOSFET). Contiene dos regiones de tipo n, llamadas fuente y drenaje, con
una región de tipo p entre ambas, llamada canal. Encima del canal se
encuentra una capa delgada de dióxido de silicio, no conductor, sobre la
cual va otra capa llamada puerta. Para que los electrones fluyan desde la
fuente hasta el drenaje, es necesario aplicar una tensión a la puerta (tensión
de polarización directa). Esto hace que la puerta actúe como un conmutador
de control, conectando y desconectando el MOSFET y creando una puerta
lógica que transmite unos y ceros a través del microprocesador.

4. FABRICACIÓN DE MICROPROCESADORES

Los microprocesadores se fabrican empleando técnicas similares a las
usadas para otros circuitos integrados, como chips de memoria.
Generalmente, los microprocesadores tienen una estructura más compleja
que otros chips, y su fabricación exige técnicas extremadamente precisas.

Página
15

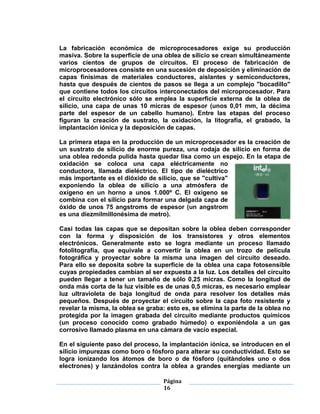

La fabricación económica de microprocesadores exige su producción
masiva. Sobre la superficie de una oblea de silicio se crean simultáneamente
varios cientos de grupos de circuitos. El proceso de fabricación de
microprocesadores consiste en una sucesión de deposición y eliminación de
capas finísimas de materiales conductores, aislantes y semiconductores,
hasta que después de cientos de pasos se llega a un complejo "bocadillo"
que contiene todos los circuitos interconectados del microprocesador. Para
el circuito electrónico sólo se emplea la superficie externa de la oblea de
silicio, una capa de unas 10 micras de espesor (unos 0,01 mm, la décima
parte del espesor de un cabello humano). Entre las etapas del proceso
figuran la creación de sustrato, la oxidación, la litografía, el grabado, la
implantación iónica y la deposición de capas.

La primera etapa en la producción de un microprocesador es la creación de
un sustrato de silicio de enorme pureza, una rodaja de silicio en forma de
una oblea redonda pulida hasta quedar lisa como un espejo. En la etapa de
oxidación se coloca una capa eléctricamente no
conductora, llamada dieléctrico. El tipo de dieléctrico
más importante es el dióxido de silicio, que se "cultiva"
exponiendo la oblea de silicio a una atmósfera de
oxígeno en un horno a unos 1.000º C. El oxígeno se
combina con el silicio para formar una delgada capa de
óxido de unos 75 angstroms de espesor (un angstrom
es una diezmilmillonésima de metro).

Casi todas las capas que se depositan sobre la oblea deben corresponder
con la forma y disposición de los transistores y otros elementos
electrónicos. Generalmente esto se logra mediante un proceso llamado
fotolitografía, que equivale a convertir la oblea en un trozo de película
fotográfica y proyectar sobre la misma una imagen del circuito deseado.
Para ello se deposita sobre la superficie de la oblea una capa fotosensible
cuyas propiedades cambian al ser expuesta a la luz. Los detalles del circuito
pueden llegar a tener un tamaño de sólo 0,25 micras. Como la longitud de
onda más corta de la luz visible es de unas 0,5 micras, es necesario emplear
luz ultravioleta de baja longitud de onda para resolver los detalles más
pequeños. Después de proyectar el circuito sobre la capa foto resistente y
revelar la misma, la oblea se graba: esto es, se elimina la parte de la oblea no
protegida por la imagen grabada del circuito mediante productos químicos
(un proceso conocido como grabado húmedo) o exponiéndola a un gas
corrosivo llamado plasma en una cámara de vacío especial.

En el siguiente paso del proceso, la implantación iónica, se introducen en el
silicio impurezas como boro o fósforo para alterar su conductividad. Esto se
logra ionizando los átomos de boro o de fósforo (quitándoles uno o dos
electrones) y lanzándolos contra la oblea a grandes energías mediante un

Página
16

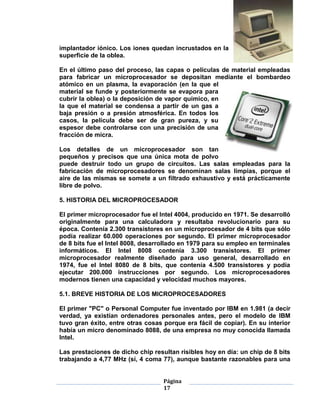

implantador iónico. Los iones quedan incrustados en la
superficie de la oblea.

En el último paso del proceso, las capas o películas de material empleadas
para fabricar un microprocesador se depositan mediante el bombardeo
atómico en un plasma, la evaporación (en la que el
material se funde y posteriormente se evapora para
cubrir la oblea) o la deposición de vapor químico, en
la que el material se condensa a partir de un gas a
baja presión o a presión atmosférica. En todos los
casos, la película debe ser de gran pureza, y su
espesor debe controlarse con una precisión de una
fracción de micra.

Los detalles de un microprocesador son tan
pequeños y precisos que una única mota de polvo
puede destruir todo un grupo de circuitos. Las salas empleadas para la
fabricación de microprocesadores se denominan salas limpias, porque el
aire de las mismas se somete a un filtrado exhaustivo y está prácticamente
libre de polvo.

5. HISTORIA DEL MICROPROCESADOR

El primer microprocesador fue el Intel 4004, producido en 1971. Se desarrolló
originalmente para una calculadora y resultaba revolucionario para su
época. Contenía 2.300 transistores en un microprocesador de 4 bits que sólo
podía realizar 60.000 operaciones por segundo. El primer microprocesador
de 8 bits fue el Intel 8008, desarrollado en 1979 para su empleo en terminales
informáticos. El Intel 8008 contenía 3.300 transistores. El primer
microprocesador realmente diseñado para uso general, desarrollado en
1974, fue el Intel 8080 de 8 bits, que contenía 4.500 transistores y podía
ejecutar 200.000 instrucciones por segundo. Los microprocesadores
modernos tienen una capacidad y velocidad muchos mayores.

5.1. BREVE HISTORIA DE LOS MICROPROCESADORES

El primer "PC" o Personal Computer fue inventado por IBM en 1.981 (a decir
verdad, ya existían ordenadores personales antes, pero el modelo de IBM
tuvo gran éxito, entre otras cosas porque era fácil de copiar). En su interior
había un micro denominado 8088, de una empresa no muy conocida llamada
Intel.

Las prestaciones de dicho chip resultan risibles hoy en día: un chip de 8 bits
trabajando a 4,77 MHz (sí, 4 coma 77), aunque bastante razonables para una

Página
17

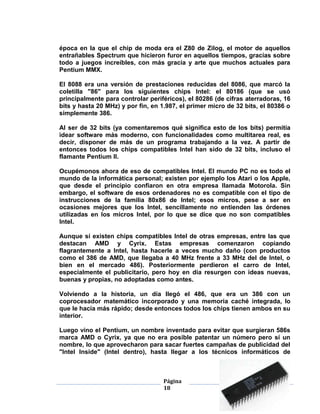

época en la que el chip de moda era el Z80 de Zilog, el motor de aquellos
entrañables Spectrum que hicieron furor en aquellos tiempos, gracias sobre
todo a juegos increíbles, con más gracia y arte que muchos actuales para
Pentium MMX.

El 8088 era una versión de prestaciones reducidas del 8086, que marcó la
coletilla "86" para los siguientes chips Intel: el 80186 (que se usó
principalmente para controlar periféricos), el 80286 (de cifras aterradoras, 16
bits y hasta 20 MHz) y por fin, en 1.987, el primer micro de 32 bits, el 80386 o
simplemente 386.

Al ser de 32 bits (ya comentaremos qué significa esto de los bits) permitía
idear software más moderno, con funcionalidades como multitarea real, es
decir, disponer de más de un programa trabajando a la vez. A partir de
entonces todos los chips compatibles Intel han sido de 32 bits, incluso el
flamante Pentium II.

Ocupémonos ahora de eso de compatibles Intel. El mundo PC no es todo el
mundo de la informática personal; existen por ejemplo los Atari o los Apple,
que desde el principio confiaron en otra empresa llamada Motorola. Sin
embargo, el software de esos ordenadores no es compatible con el tipo de
instrucciones de la familia 80x86 de Intel; esos micros, pese a ser en
ocasiones mejores que los Intel, sencillamente no entienden las órdenes
utilizadas en los micros Intel, por lo que se dice que no son compatibles
Intel.

Aunque sí existen chips compatibles Intel de otras empresas, entre las que
destacan AMD y Cyrix. Estas empresas comenzaron copiando
flagrantemente a Intel, hasta hacerle a veces mucho daño (con productos
como el 386 de AMD, que llegaba a 40 MHz frente a 33 MHz del de Intel, o
bien en el mercado 486). Posteriormente perdieron el carro de Intel,
especialmente el publicitario, pero hoy en día resurgen con ideas nuevas,
buenas y propias, no adoptadas como antes.

Volviendo a la historia, un día llegó el 486, que era un 386 con un
coprocesador matemático incorporado y una memoria caché integrada, lo
que le hacía más rápido; desde entonces todos los chips tienen ambos en su
interior.

Luego vino el Pentium, un nombre inventado para evitar que surgieran 586s
marca AMD o Cyrix, ya que no era posible patentar un número pero sí un
nombre, lo que aprovecharon para sacar fuertes campañas de publicidad del
"Intel Inside" (Intel dentro), hasta llegar a los técnicos informáticos de

Página
18

colores que anunciaban los Pentium MMX y los Pentium II.

Sobre estos (los MMX y II, no los tipos ridículos de colores) y otros modelos
recientes, incluyendo al Athlon con el que AMD ha resucitado cual ave Fénix,
hablaremos más adelante.

6. MICROPROCESADORES ANTIGUOS

Aquí vamos a suponer antiguo a todo micro que no sea un Pentium o similar
(K5, K6, 6x86, Celeron...), los cuales se estudian:

6.1. 8086, 8088, 286

Les juntamos por ser todos prehistóricos y de rendimiento similar. Los
ordenadores con los dos primeros eran en ocasiones conocidos como
ordenadores XT, mientras que los que tenían un 286 (80286 para los
puristas) se conocían como AT. En España se vendieron muchos
ordenadores con estos micros por la firma Amstrad, por ejemplo.

Ninguno era de 32 bits, sino de 8 ó 16, bien en el bus interno o el externo.
Esto significa que los datos iban por caminos (buses) que eran de 8 ó 16
bits, bien por dentro del chip o cuando salían al exterior, por ejemplo para ir
a la memoria. Este número reducido de bits (un bit es la unidad mínima de
información en electrónica) limita sus posibilidades en gran medida.

Un chip de estas características tiene como entorno preferente y casi único
el DOS, aunque puede hacerse correr Windows 3.1 sobre un 286 a 16 ó 20
MHz si las aplicaciones que vamos a utilizar no son nada exigentes;
personalmente, he usado el procesador de textos AmiPro 1.2 en Windows
3.1 en un 286 y sólo era cuestión de tomármelo con calma (mucha calma
cuando le mandaba imprimir, eso sí).

6.2. 386, 386 SX

Estos chips ya son más modernos, aunque aún del Neolítico informático. Su
ventaja es que son de 32 bits; o mejor dicho, el 386 es de 32 bits; el 386 SX
es de 32 bits internamente, pero de 16 en el bus externo, lo que le hace hasta
un 25% más lento que el original, conocido como DX.

Resulta curioso que el más potente sea el original, el 386. La versión SX fue
sacada al mercado por Intel siguiendo una táctica comercial típica en esta
empresa: dejar adelantos tecnológicos en reserva, manteniendo los precios
altos, mientras se sacan versiones reducidas (las "SX") a precios más bajos.

Página
19

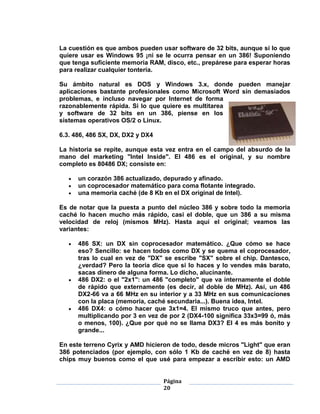

La cuestión es que ambos pueden usar software de 32 bits, aunque si lo que
quiere usar es Windows 95 ¡ni se le ocurra pensar en un 386! Suponiendo
que tenga suficiente memoria RAM, disco, etc., prepárese para esperar horas
para realizar cualquier tontería.

Su ámbito natural es DOS y Windows 3.x, donde pueden manejar
aplicaciones bastante profesionales como Microsoft Word sin demasiados
problemas, e incluso navegar por Internet de forma
razonablemente rápida. Si lo que quiere es multitarea
y software de 32 bits en un 386, piense en los
sistemas operativos OS/2 o Linux.

6.3. 486, 486 SX, DX, DX2 y DX4

La historia se repite, aunque esta vez entra en el campo del absurdo de la
mano del marketing "Intel Inside". El 486 es el original, y su nombre
completo es 80486 DX; consiste en:

un corazón 386 actualizado, depurado y afinado.
un coprocesador matemático para coma flotante integrado.
una memoria caché (de 8 Kb en el DX original de Intel).

Es de notar que la puesta a punto del núcleo 386 y sobre todo la memoria
caché lo hacen mucho más rápido, casi el doble, que un 386 a su misma
velocidad de reloj (mismos MHz). Hasta aquí el original; veamos las
variantes:

486 SX: un DX sin coprocesador matemático. ¿Que cómo se hace
eso? Sencillo: se hacen todos como DX y se quema el coprocesador,
tras lo cual en vez de "DX" se escribe "SX" sobre el chip. Dantesco,
¿verdad? Pero la teoría dice que si lo haces y lo vendes más barato,
sacas dinero de alguna forma. Lo dicho, alucinante.
486 DX2: o el "2x1": un 486 "completo" que va internamente el doble
de rápido que externamente (es decir, al doble de MHz). Así, un 486
DX2-66 va a 66 MHz en su interior y a 33 MHz en sus comunicaciones
con la placa (memoria, caché secundaria...). Buena idea, Intel.
486 DX4: o cómo hacer que 3x1=4. El mismo truco que antes, pero
multiplicando por 3 en vez de por 2 (DX4-100 significa 33x3=99 ó, más
o menos, 100). ¿Que por qué no se llama DX3? El 4 es más bonito y
grande...

En este terreno Cyrix y AMD hicieron de todo, desde micros "Light" que eran
386 potenciados (por ejemplo, con sólo 1 Kb de caché en vez de 8) hasta
chips muy buenos como el que usé para empezar a escribir esto: un AMD

Página
20

DX4-120 (40 MHz por 3), que rinde casi (casi) como un Pentium 75, o incluso
uno a 133 MHz (33 MHz por 4 y con 16 Kb de caché!!).

Por cierto, tanto "por" acaba por generar un cuello de botella, ya que hacer
pasar 100 ó 133 MHz por un hueco para 33 es complicado, lo que hace que
más que "x3" acabe siendo algo así como "x2,75" (que tampoco está mal).
Además, genera calor, por lo que debe usarse un disipador de cobre y un
ventilador sobre el chip.

En un 486 se puede hacer de todo, sobre todo si supera los 66 MHz y
tenemos suficiente RAM; por ejemplo, yo hice gran parte de estas páginas,
que no es poco.

7. MICROPROCESADORES MODERNOS

Modernos dentro de un orden, ya que actualmente la mayoría ni se fabrican.
De todas formas, son micros bastante decentes, de la clase que no debería
ser cambiada salvo por defunción o puro vicio (vicio comprensible, sin
duda).

7.1. PENTIUM "EL CLÁSICO"

¿Y llegó por fin el esperado 586? No, y no llegaría nunca. Intel se hartó de
que le copiaran el nombre de sus micros, desempolvó su latín y se dio
cuenta de que 5=Pentium (o algo así), y lo
registró con todo tipo de Copyrights.

Los primeros Pentium, los de 60 y 66 MHz, eran,
pura y simplemente, experimentos. Eso sí, los
vendían (bien caros) como terminados, aunque
se calentasen como demonios (iban a 5 V) y
tuvieran un fallo en la unidad matemática. Pero
Intel ya era INTEL, y podía permitírselo.

Luego los depuraron, les bajaron el voltaje a 3,3 V
y empezó de nuevo el marketing. Fijaron las frecuencias de las placas base
en 50, 60 ó 66 MHz, y sacaron, más o menos por este orden, chips a 90, 100,
75, 120, 133, 150, 166 y 200 MHz (que iban internamente a 50, 60 ó 66 x1,5, x2,
x2,5...). Una situación absurda, propia del lema "Intel Inside".

El caso es que sobraban muchas de las variantes, pues un 120 (60x2) no era
mucho mejor que un 100 (66x1,5), y entre el 133 (66x2) y el 150 (60x2,5) la
diferencia era del orden del 2% (o menor), debido a
esa diferencia a nivel de placa. Además, el "cuello de

Página
21

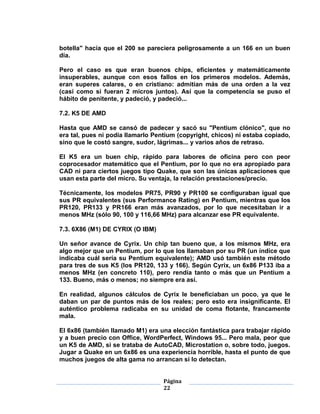

botella" hacía que el 200 se pareciera peligrosamente a un 166 en un buen
día.

Pero el caso es que eran buenos chips, eficientes y matemáticamente
insuperables, aunque con esos fallos en los primeros modelos. Además,
eran superes calares, o en cristiano: admitían más de una orden a la vez
(casi como si fueran 2 micros juntos). Así que la competencia se puso el
hábito de penitente, y padeció, y padeció...

7.2. K5 DE AMD

Hasta que AMD se cansó de padecer y sacó su "Pentium clónico", que no
era tal, pues ni podía llamarlo Pentium (copyright, chicos) ni estaba copiado,
sino que le costó sangre, sudor, lágrimas... y varios años de retraso.

El K5 era un buen chip, rápido para labores de oficina pero con peor
coprocesador matemático que el Pentium, por lo que no era apropiado para
CAD ni para ciertos juegos tipo Quake, que son las únicas aplicaciones que
usan esta parte del micro. Su ventaja, la relación prestaciones/precio.

Técnicamente, los modelos PR75, PR90 y PR100 se configuraban igual que
sus PR equivalentes (sus Performance Rating) en Pentium, mientras que los
PR120, PR133 y PR166 eran más avanzados, por lo que necesitaban ir a
menos MHz (sólo 90, 100 y 116,66 MHz) para alcanzar ese PR equivalente.

7.3. 6X86 (M1) DE CYRIX (O IBM)

Un señor avance de Cyrix. Un chip tan bueno que, a los mismos MHz, era
algo mejor que un Pentium, por lo que los llamaban por su PR (un índice que
indicaba cuál sería su Pentium equivalente); AMD usó también este método
para tres de sus K5 (los PR120, 133 y 166). Según Cyrix, un 6x86 P133 iba a
menos MHz (en concreto 110), pero rendía tanto o más que un Pentium a
133. Bueno, más o menos; no siempre era así.

En realidad, algunos cálculos de Cyrix le beneficiaban un poco, ya que le
daban un par de puntos más de los reales; pero esto era insignificante. El
auténtico problema radicaba en su unidad de coma flotante, francamente
mala.

El 6x86 (también llamado M1) era una elección fantástica para trabajar rápido
y a buen precio con Office, WordPerfect, Windows 95... Pero mala, peor que
un K5 de AMD, si se trataba de AutoCAD, Microstation o, sobre todo, juegos.
Jugar a Quake en un 6x86 es una experiencia horrible, hasta el punto de que
muchos juegos de alta gama no arrancan si lo detectan.

Página
22

Otro problema de estos chips era que se calentaban mucho, por lo que
hicieron una versión de bajo voltaje llamada 6x86L (low voltage). Ah, Cyrix
no tiene fábricas propias, por lo que se lo hace IBM, que se queda un chip de
cada dos. Por eso a veces aparece como "6x86 de IBM", que parece que
asusta menos al comprador.

7.4. PENTIUM PRO

Mientras AMD y Cyrix padecían su particular
viacrucis, Intel decidió innovar el terreno
informático y sacó un "súper-micro", al que tuvo la
original idea llamarlo Pro (Profesional).

Este micro era más superes calar que el Pentium,
tenía un núcleo más depurado, incluía una unidad
matemática aún más rápida y, sobre todo, tenía la caché de segundo nivel en
el encapsulado del chip. Esto no quiere decir que fuera una nueva caché
interna, término que se reserva para la de primer nivel.

Un Pentium Pro tiene una caché de primer nivel junto al resto del micro, y
además una de segundo nivel "en la habitación de al lado", sólo separada
del corazón del micro por un centímetro y a la misma velocidad que éste, no
a la de la placa (más baja); digamos que es semi-interna. El micro es
bastante grande, para poder alojar a la caché, y va sobre un zócalo
rectangular llamado socket 8.

El único problema de este micro era su carácter profesional. Además de ser
muy caro, necesitaba correr software sólo de 32 bits. Con software de 16
bits, o incluso una mezcla de 32 y 16 bits como Windows 95, su rendimiento
es menor que el de un Pentium clásico; sin embargo, en Windows NT, OS/2 o
Linux, literalmente vuela.

7.5. PENTIUM MMX

Es un micro propio de la filosofía Intel. Con un gran chip
como el Pentium Pro ya en el mercado, y a 3 meses escasos
de sacar el Pentium II, decidió estirar un poco más la
tecnología ya obsoleta del Pentium clásico en vez de ofrecer
esas nuevas soluciones a un precio razonable.

Así que se inventó un nuevo conjunto de instrucciones para
micro, que para ser modernos tuvieran que ver con el rendimiento de las
aplicaciones multimedia, y las llamó MMX (Multimedia eXtensions).

Página
23

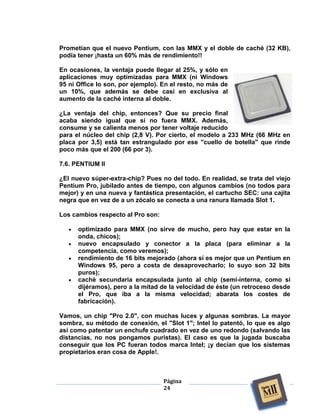

Prometían que el nuevo Pentium, con las MMX y el doble de caché (32 KB),
podía tener ¡hasta un 60% más de rendimiento!!

En ocasiones, la ventaja puede llegar al 25%, y sólo en
aplicaciones muy optimizadas para MMX (ni Windows
95 ni Office lo son, por ejemplo). En el resto, no más de
un 10%, que además se debe casi en exclusiva al
aumento de la caché interna al doble.

¿La ventaja del chip, entonces? Que su precio final
acaba siendo igual que si no fuera MMX. Además,
consume y se calienta menos por tener voltaje reducido
para el núcleo del chip (2,8 V). Por cierto, el modelo a 233 MHz (66 MHz en
placa por 3,5) está tan estrangulado por ese "cuello de botella" que rinde
poco más que el 200 (66 por 3).

7.6. PENTIUM II

¿El nuevo súper-extra-chip? Pues no del todo. En realidad, se trata del viejo
Pentium Pro, jubilado antes de tiempo, con algunos cambios (no todos para
mejor) y en una nueva y fantástica presentación, el cartucho SEC: una cajita
negra que en vez de a un zócalo se conecta a una ranura llamada Slot 1.

Los cambios respecto al Pro son:

optimizado para MMX (no sirve de mucho, pero hay que estar en la
onda, chicos);
nuevo encapsulado y conector a la placa (para eliminar a la
competencia, como veremos);
rendimiento de 16 bits mejorado (ahora sí es mejor que un Pentium en
Windows 95, pero a costa de desaprovecharlo; lo suyo son 32 bits
puros);
caché secundaria encapsulada junto al chip (semi-interna, como si
dijéramos), pero a la mitad de la velocidad de éste (un retroceso desde
el Pro, que iba a la misma velocidad; abarata los costes de
fabricación).

Vamos, un chip "Pro 2.0", con muchas luces y algunas sombras. La mayor
sombra, su método de conexión, el "Slot 1"; Intel lo patentó, lo que es algo
así como patentar un enchufe cuadrado en vez de uno redondo (salvando las
distancias, no nos pongamos puristas). El caso es que la jugada buscaba
conseguir que los PC fueran todos marca Intel; ¡y decían que los sistemas
propietarios eran cosa de Apple!.

Página
24

Eso sí, durante bastante tiempo fue el mejor chip del mercado,
especialmente desde que se dejó de fabricar el Pro.

7.7. AMD K6

Un chip meritorio, mucho mejor que el K5. Incluía la "magia" MMX, aparte de
un diseño interno increíblemente innovador y una caché
interna de 64 KB (no hace demasiado, ese tamaño lo tenían
las caché externas).

Se "coloca" en un zócalo de Pentium normal (un socket 7,
para ser precisos) y la caché secundaria la tiene en la placa base, a la
manera clásica. Pese a esto, su rendimiento es muy bueno: mejor que un
MMX y sólo algo peor que un II, siempre que se pruebe en Windows 95 (NT
es terreno abonado para el Pentium II).

Aunque es algo peor en cuanto a cálculos de coma flotante (CAD y juegos),
para oficina es la opción a elegir en todo el mundo... excepto España. Aquí
nos ha encantado lo de "Intel Pentium Inside", y la gente no compra nada sin
esta frase, por lo que casi nadie lo vende y mucho menos a los precios
ridículos de lugares como EEUU o Alemania. Oferta y demanda, como todo;
no basta con una buena idea, hay que convencer. De todas formas, hasta
IBM lo usa en algunos de sus equipos; por algo será.

7.8. 6X86MX (M2) DE CYRIX (O IBM)

Nada que añadir a lo dicho sobre el 6x86 clásico y el K6 de AMD; pues eso,
un chip muy bueno para trabajo de oficinas, que incluye MMX y que nunca
debe elegirse para CAD o juegos (peor que los AMD).

7.9. CELERON (PENTIUM II)

En breve: un Pentium II sin la caché secundaria. Pensado para liquidar el
mercado de placas base tipo Pentium no II (con socket 7) y liquidar
definitivamente a AMD y otras empresas molestas que usan estas placas.
Muy poco recomendable, rendimiento mucho más bajo que el de Pentium II,
casi idéntico al del Pentium MMX (según lo que la misma Intel dixit). Para
saber más, consulte entre los temas Relacionados el apartado de artículos
sobre placas base.

Página
25

7.10. AMD K6-2 (K6-3D)

Consiste en una revisión del K6, con un núcleo similar pero añadiéndole
capacidades 3D en lo que AMD llama la tecnología 3DNow! (algo así como un
MMX para 3D).

Además, generalmente trabaja con un bus de 100 MHz hacia caché y
memoria, lo que le hace rendir igual que un Pentium II en casi todas las
condiciones e incluso mucho mejor que éste cuando se trata de juegos 3D
modernos (ya que necesitan estar optimizados para este chip o bien usar las
DirectX 6 de Microsoft.

8. MICROPROCESADORES ACTUALES

Los que incorporan los ordenadores que
se venden ahora en las tiendas.
Evidentemente, esta categoría tiene
"fecha de caducidad", y en este
vertiginoso mundo del hardware suele
ser demasiado corta...

8.1. AMD K6-III

Un micro casi idéntico al K6-2, excepto por el "pequeño detalle" de que
incluye 256 KB de caché secundaria integrada, corriendo a la velocidad del
micro (es decir, a 400 MHz o más), al
estilo de los Celeron Mendocino.

Esto le hace mucho más rápido que el
K6-2 (en ocasiones, incluso más
rápido que el Pentium III) en
aplicaciones que utilicen mucho la
caché, como las ofimáticas o casi
todas las de índole "profesional"; sin
embargo, en muchos juegos la diferencia no es demasiado grande (y sigue
necesitando el uso de las instrucciones 3DNow! para exprimir todo su
potencial).

8.2. CELERON "A" (CON CACHÉ)

Una revisión muy interesante del Celeron que incluye 128 KB de caché
secundaria, la cuarta parte de la que tiene un Pentium II. Pero mientras que
en los Pentium II dicha caché trabaja a la mitad de la velocidad interna del
micro (a 150 MHz para un Pentium II a 300 MHz, por ejemplo), en los nuevos

Página
26

Celeron trabaja a la misma velocidad que el micro, o lo que es lo mismo: ¡a
300 MHz o más!

Gracias a esto, su rendimiento es casi idéntico al de un Pentium II de su
misma velocidad de reloj, lo cual ha motivado que lo sustituya como modelo
de entrada en el mercado, quedándose los Pentium III y 4 como modelos de
gama alta.

En la actualidad se fabrica únicamente en formato Socket 370, un formato
similar al de los antiguos Pentium de coste más ajustado que el Slot 1.
Según la revisión de núcleo que utilice necesita una u otra variante de este
zócalo: PPGA para el antiguo núcleo Mendocino y FC-PGA para los
modernos Coppermine-128.

8.3. PENTIUM III

Este micro sería al Pentium II lo que el K6-2 era al K6; es
decir, que su única diferencia de importancia radica en
la incorporación de unas nuevas instrucciones (las
SSE, Streaming SIMD Extensions), que aumentan el
rendimiento matemático y multimedia... pero sólo en
aplicaciones específicamente optimizadas para ello.

Los primeros modelos, con núcleo Katmai, se
fabricaron todos en el mismo formato Slot 1 de los Pentium II, pero la actual
revisión Coppermine de este micro utiliza mayoritariamente el Socket 370
FC-PGA. Muchos denominamos al Pentium III Coppermine "el auténtico
Pentium III", porque al tener sus 256 KB de caché secundaria integrados en
el núcleo del micro su rendimiento mejora en todo tipo de aplicaciones
(incluso las no optimizadas). Pero tal vez no sea suficiente para vencer al
siguiente micro de esta lista.

8.4. AMD DURON

Un micro casi idéntico al Athlon Socket A (no existe
para Slot A) pero con menos memoria secundaria (64
KB), aunque integrada (es decir, más rápida, la caché
va a la misma velocidad que el micro). De fantástica
relación calidad/precio, es además excelente
candidato al overclocking... toda una joya, pese a
estar destinado supuestamente al mercado "de consumo".

Página
27

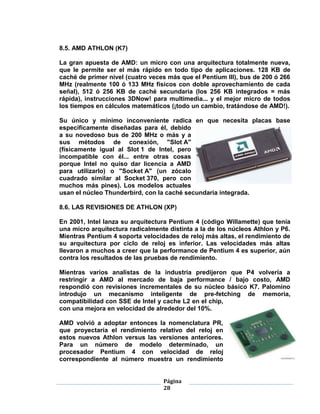

8.5. AMD ATHLON (K7)

La gran apuesta de AMD: un micro con una arquitectura totalmente nueva,
que le permite ser el más rápido en todo tipo de aplicaciones. 128 KB de
caché de primer nivel (cuatro veces más que el Pentium III), bus de 200 ó 266
MHz (realmente 100 ó 133 MHz físicos con doble aprovechamiento de cada
señal), 512 ó 256 KB de caché secundaria (los 256 KB integrados = más
rápida), instrucciones 3DNow! para multimedia... y el mejor micro de todos
los tiempos en cálculos matemáticos (¡todo un cambio, tratándose de AMD!).

Su único y mínimo inconveniente radica en que necesita placas base
específicamente diseñadas para él, debido
a su novedoso bus de 200 MHz o más y a
sus métodos de conexión, "Slot A"
(físicamente igual al Slot 1 de Intel, pero
incompatible con él... entre otras cosas
porque Intel no quiso dar licencia a AMD
para utilizarlo) o "Socket A" (un zócalo
cuadrado similar al Socket 370, pero con
muchos más pines). Los modelos actuales
usan el núcleo Thunderbird, con la caché secundaria integrada.

8.6. LAS REVISIONES DE ATHLON (XP)

En 2001, Intel lanza su arquitectura Pentium 4 (código Willamette) que tenía
una micro arquitectura radicalmente distinta a la de los núcleos Athlon y P6.
Mientras Pentium 4 soporta velocidades de reloj más altas, el rendimiento de
su arquitectura por ciclo de reloj es inferior. Las velocidades más altas
llevaron a muchos a creer que la performance de Pentium 4 es superior, aún
contra los resultados de las pruebas de rendimiento.

Mientras varios analistas de la industria predijeron que P4 volvería a
restringir a AMD al mercado de baja performance / bajo costo, AMD
respondió con revisiones incrementales de su núcleo básico K7. Palomino
introdujo un mecanismo inteligente de pre-fetching de memoria,
compatibilidad con SSE de Intel y cache L2 en el chip,
con una mejora en velocidad de alrededor del 10%.

AMD volvió a adoptar entonces la nomenclatura PR,
que proyectaría el rendimiento relativo del reloj en
estos nuevos Athlon versus las versiones anteriores.
Para un número de modelo determinado, un
procesador Pentium 4 con velocidad de reloj
correspondiente al número muestra un rendimiento

Página
28

equiparable en una amplia variedad de pruebas. Por esta razón, el etiquetado
PR fue ampliamente aceptado a diferencia de lo ocurrido en los sistemas K5.
AMD se aseguró también, que las pantallas de inicio de los equipos
exhibieran el número de modelo y no los MHz reales.

Intel contraatacó a AMD elevando la velocidad de sus procesadores, y por un
tiempo AMD debió luchar. En particular, el núcleo "Thoroughbred" con
tecnología de 130nm (2002) sufrió inesperados problemas de calentamiento
y debió ser puesto en una revisión B, con una capa de metal extra que
mejorara la disipación de calor. Posteriormente se presentó el núcleo
"Barton" que incrementó el caché L2 a 512KB. En cada revisión AMD hizo lo
suficiente para mantener el rendimiento de sus Athlon en niveles de
competitividad y evitar el retroceso al mercado del bajo costo.

8.7. GEODE (CYRIX)

En agosto de 2003 AMD compra también Geode business (originalmente
Cyrix MediaGX) a National Semiconductor para extender su línea ya
existente de productos x86 para sistemas genéricos. A mediados de 2004,
lanzó sus procesadores Geode de bajo consumo con velocidad máxima de
1,4 GHz.

8.8. AMD64 / K8

K8 es una revisión mayor de la arquitectura K7, cuya
mejora más notable es el agregado de extensiones de 64
bit sobre el conjunto de instrucciones x86. Esto es
importante para AMD puesto que marca un intento de
definir el estándar x86 por si, en vez de seguir los
estándares marcados por Intel. Y al respecto, AMD ha tenido éxito. La
historia ha dado un giro y Microsoft adoptó el conjunto de instrucciones de
AMD, dejando a Intel el trabajo de ingeniería inversa de las especificaciones
de AMD (EM64T). Otras características notables de K8 son el aumento de los
registros de propósito general (de 8 a 16 registros), la arquitectura Direct
Connect y el uso de HyperTransport.

El proyecto AMD64 puede ser la culminación de la visionaria estrategia de
Jerry Sanders, cuya meta corporativa para AMD fue la de convertirla en una
poderosa empresa de investigación por derecho propio, y no sólo una
fábrica de clones de bajo precio, con márgenes estrechos de ganancia.

AMD Opteron es la versión para servidores
corporativos de K8; y aunque fue concebida por la
compañía para competir contra la línea IA-64 Itanium

Página
29

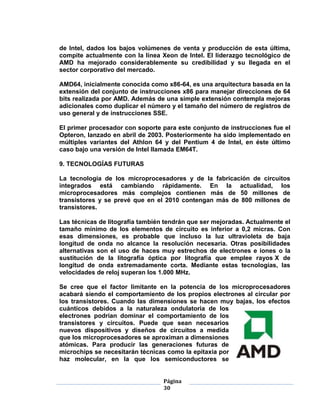

de Intel, dados los bajos volúmenes de venta y producción de esta última,
compite actualmente con la línea Xeon de Intel. El liderazgo tecnológico de
AMD ha mejorado considerablemente su credibilidad y su llegada en el
sector corporativo del mercado.

AMD64, inicialmente conocida como x86-64, es una arquitectura basada en la
extensión del conjunto de instrucciones x86 para manejar direcciones de 64
bits realizada por AMD. Además de una simple extensión contempla mejoras
adicionales como duplicar el número y el tamaño del número de registros de
uso general y de instrucciones SSE.

El primer procesador con soporte para este conjunto de instrucciones fue el
Opteron, lanzado en abril de 2003. Posteriormente ha sido implementado en
múltiples variantes del Athlon 64 y del Pentium 4 de Intel, en éste último
caso bajo una versión de Intel llamada EM64T.

9. TECNOLOGÍAS FUTURAS

La tecnología de los microprocesadores y de la fabricación de circuitos
integrados está cambiando rápidamente. En la actualidad, los
microprocesadores más complejos contienen más de 50 millones de
transistores y se prevé que en el 2010 contengan más de 800 millones de
transistores.

Las técnicas de litografía también tendrán que ser mejoradas. Actualmente el
tamaño mínimo de los elementos de circuito es inferior a 0,2 micras. Con
esas dimensiones, es probable que incluso la luz ultravioleta de baja
longitud de onda no alcance la resolución necesaria. Otras posibilidades
alternativas son el uso de haces muy estrechos de electrones e iones o la
sustitución de la litografía óptica por litografía que emplee rayos X de
longitud de onda extremadamente corta. Mediante estas tecnologías, las
velocidades de reloj superan los 1.000 MHz.

Se cree que el factor limitante en la potencia de los microprocesadores
acabará siendo el comportamiento de los propios electrones al circular por
los transistores. Cuando las dimensiones se hacen muy bajas, los efectos
cuánticos debidos a la naturaleza ondulatoria de los
electrones podrían dominar el comportamiento de los
transistores y circuitos. Puede que sean necesarios
nuevos dispositivos y diseños de circuitos a medida
que los microprocesadores se aproximan a dimensiones
atómicas. Para producir las generaciones futuras de
microchips se necesitarán técnicas como la epitaxia por
haz molecular, en la que los semiconductores se

Página
30

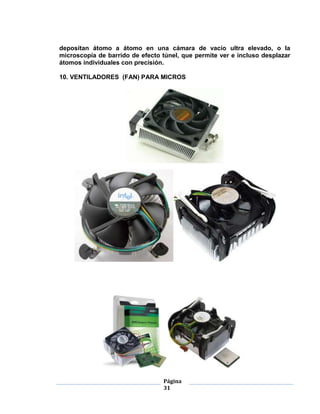

depositan átomo a átomo en una cámara de vacío ultra elevado, o la
microscopía de barrido de efecto túnel, que permite ver e incluso desplazar
átomos individuales con precisión.

10. VENTILADORES (FAN) PARA MICROS

Página
31

11. LAS MEMORIAS:

Como su propio nombre indica, son como los slots de expansión a las
tarjetas controladoras. Los módulos de memoria (SDRAM, en nuestro caso)
que se insertan en estos zócalos para quedar conectados a la placa base.

Tipos de Zócalos de
Memoria o Bancos de
Memoria:

Simm 30 Pines

Simm 72 Pines

Dimm 168 Pines

Dimm-DDR 184 Pines

Dimm-DDR2 240 Pines

Zócalos DDR y DDR2

Tipo SIMM

Muescas de
inserción

Cada Tipo de Zócalo para
Memorias RAM tiene
Muescas para su correcta
Muescas de inserción.
Tipo DIMM
inserción

Página
32

12. LOS TIPOS DE MEMORIAS

Una computadora cuenta con memoria física y unidades de almacenamiento.
Diferenciamos que las unidades de almacenamiento mantienen los datos en
forma permanente e inalterable, por lo menos hasta que el usuario decida
eliminarlos o modificarlos. En el concepto de memoria física difiere porque
en esta se mantienen los datos solo durante el tiempo necesario de uso (no
más allá del apagado de la PC).Hay dos grupos de memorias físicas,
Volátiles y no volátiles. A las primeras se las identifica como RAM (Random
Access Memory) y a las segundas ROM (Read Only Memory).En la PC
existen la las siguientes variantes: Memoria Virtual, RAM, ROM, Cache,
Registros.

Registro de
CPU
CACHE
Nivel 1
Nivel 2
Áreas de
almacenamiento
RAM temporario

RAM FISICA Memoria
virtual

Dispositivos de almacenaje
ROM Disco
BIOS Unidades RED Duro
Removibles
Internet
Áreas de
almacenamiento
permanente

Página
33

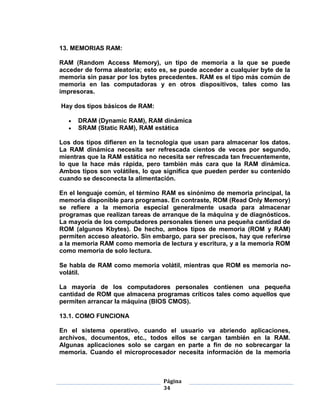

13. MEMORIAS RAM:

RAM (Random Access Memory), un tipo de memoria a la que se puede
acceder de forma aleatoria; esto es, se puede acceder a cualquier byte de la
memoria sin pasar por los bytes precedentes. RAM es el tipo más común de
memoria en las computadoras y en otros dispositivos, tales como las
impresoras.

Hay dos tipos básicos de RAM:

DRAM (Dynamic RAM), RAM dinámica
SRAM (Static RAM), RAM estática

Los dos tipos difieren en la tecnología que usan para almacenar los datos.
La RAM dinámica necesita ser refrescada cientos de veces por segundo,
mientras que la RAM estática no necesita ser refrescada tan frecuentemente,
lo que la hace más rápida, pero también más cara que la RAM dinámica.
Ambos tipos son volátiles, lo que significa que pueden perder su contenido
cuando se desconecta la alimentación.

En el lenguaje común, el término RAM es sinónimo de memoria principal, la
memoria disponible para programas. En contraste, ROM (Read Only Memory)
se refiere a la memoria especial generalmente usada para almacenar
programas que realizan tareas de arranque de la máquina y de diagnósticos.
La mayoría de los computadores personales tienen una pequeña cantidad de
ROM (algunos Kbytes). De hecho, ambos tipos de memoria (ROM y RAM)
permiten acceso aleatorio. Sin embargo, para ser precisos, hay que referirse
a la memoria RAM como memoria de lectura y escritura, y a la memoria ROM
como memoria de solo lectura.

Se habla de RAM como memoria volátil, mientras que ROM es memoria no-
volátil.

La mayoría de los computadores personales contienen una pequeña
cantidad de ROM que almacena programas críticos tales como aquellos que
permiten arrancar la máquina (BIOS CMOS).

13.1. COMO FUNCIONA

En el sistema operativo, cuando el usuario va abriendo aplicaciones,
archivos, documentos, etc., todos ellos se cargan también en la RAM.
Algunas aplicaciones solo se cargan en parte a fin de no sobrecargar la
memoria. Cuando el microprocesador necesita información de la memoria

Página
34

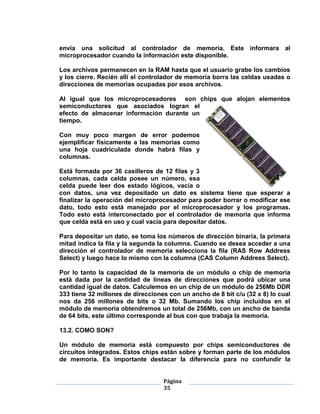

envía una solicitud al controlador de memoria. Este informara al
microprocesador cuando la información este disponible.

Los archivos permanecen en la RAM hasta que el usuario grabe los cambios
y los cierre. Recién allí el controlador de memoria borra las celdas usadas o
direcciones de memorias ocupadas por esos archivos.

Al igual que los microprocesadores son chips que alojan elementos
semiconductores que asociados logran el
efecto de almacenar información durante un
tiempo.

Con muy poco margen de error podemos
ejemplificar físicamente a las memorias como
una hoja cuadriculada donde habrá filas y
columnas.

Está formada por 36 casilleros de 12 filas y 3
columnas, cada celda posee un número, esa
celda puede leer dos estado lógicos, vacía o
con datos, una vez depositado un dato es sistema tiene que esperar a
finalizar la operación del microprocesador para poder borrar o modificar ese
dato, todo esto está manejado por el microprocesador y los programas.
Todo esto está interconectado por el controlador de memoria que informa
que celda está en uso y cual vacía para depositar datos.

Para depositar un dato, se toma los números de dirección binaria, la primera
mitad indica la fila y la segunda la columna. Cuando se desea acceder a una
dirección el controlador de memoria selecciona la fila (RAS Row Address
Select) y luego hace lo mismo con la columna (CAS Column Address Select).

Por lo tanto la capacidad de la memoria de un módulo o chip de memoria
está dada por la cantidad de líneas de direcciones que podrá ubicar una
cantidad igual de datos. Calculemos en un chip de un módulo de 256Mb DDR
333 tiene 32 millones de direcciones con un ancho de 8 bit c/u (32 x 8) lo cual
nos da 256 millones de bits o 32 Mb. Sumando los chip incluidos en el
módulo de memoria obtendremos un total de 256Mb, con un ancho de banda
de 64 bits, este último corresponde al bus con que trabaja la memoria.

13.2. COMO SON?

Un módulo de memoria está compuesto por chips semiconductores de
circuitos integrados. Estos chips están sobre y forman parte de los módulos
de memoria. Es importante destacar la diferencia para no confundir la

Página
35

tecnología de los chips con la de los módulos, esto es decir la tecnología del
módulo con la forma.

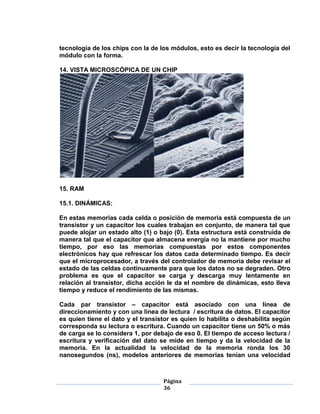

14. VISTA MICROSCÓPICA DE UN CHIP

15. RAM

15.1. DINÁMICAS:

En estas memorias cada celda o posición de memoria está compuesta de un
transistor y un capacitor los cuales trabajan en conjunto, de manera tal que
puede alojar un estado alto (1) o bajo (0). Esta estructura está construida de
manera tal que el capacitor que almacena energía no la mantiene por mucho
tiempo, por eso las memorias compuestas por estos componentes
electrónicos hay que refrescar los datos cada determinado tiempo. Es decir
que el microprocesador, a través del controlador de memoria debe revisar el
estado de las celdas continuamente para que los datos no se degraden. Otro
problema es que el capacitor se carga y descarga muy lentamente en
relación al transistor, dicha acción le da el nombre de dinámicas, esto lleva
tiempo y reduce el rendimiento de las mismas.

Cada par transistor – capacitor está asociado con una línea de
direccionamiento y con una línea de lectura / escritura de datos. El capacitor
es quien tiene el dato y el transistor es quien lo habilita o deshabilita según
corresponda su lectura o escritura. Cuando un capacitor tiene un 50% o más
de carga se lo considera 1, por debajo de eso 0. El tiempo de acceso lectura /
escritura y verificación del dato se mide en tiempo y da la velocidad de la
memoria. En la actualidad la velocidad de la memoria ronda los 30
nanosegundos (ns), modelos anteriores de memorias tenían una velocidad

Página
36

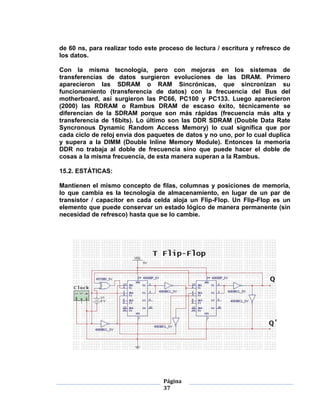

de 60 ns, para realizar todo este proceso de lectura / escritura y refresco de
los datos.

Con la misma tecnología, pero con mejoras en los sistemas de
transferencias de datos surgieron evoluciones de las DRAM. Primero
aparecieron las SDRAM o RAM Sincrónicas, que sincronizan su
funcionamiento (transferencia de datos) con la frecuencia del Bus del
motherboard, así surgieron las PC66, PC100 y PC133. Luego aparecieron
(2000) las RDRAM o Rambus DRAM de escaso éxito, técnicamente se
diferencian de la SDRAM porque son más rápidas (frecuencia más alta y
transferencia de 16bits). Lo último son las DDR SDRAM (Double Data Rate
Syncronous Dynamic Random Access Memory) lo cual significa que por
cada ciclo de reloj envía dos paquetes de datos y no uno, por lo cual duplica
y supera a la DIMM (Double Inline Memory Module). Entonces la memoria
DDR no trabaja al doble de frecuencia sino que puede hacer el doble de
cosas a la misma frecuencia, de esta manera superan a la Rambus.

15.2. ESTÁTICAS:

Mantienen el mismo concepto de filas, columnas y posiciones de memoria,
lo que cambia es la tecnología de almacenamiento, en lugar de un par de
transistor / capacitor en cada celda aloja un Flip-Flop. Un Flip-Flop es un
elemento que puede conservar un estado lógico de manera permanente (sin
necesidad de refresco) hasta que se lo cambie.

Página
37

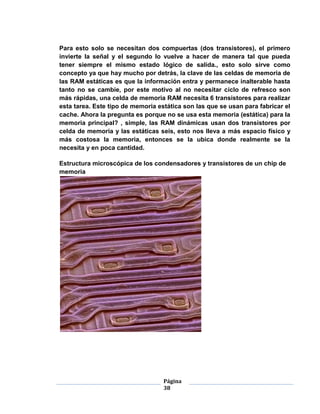

Para esto solo se necesitan dos compuertas (dos transistores), el primero
invierte la señal y el segundo lo vuelve a hacer de manera tal que pueda
tener siempre el mismo estado lógico de salida., esto solo sirve como
concepto ya que hay mucho por detrás, la clave de las celdas de memoria de
las RAM estáticas es que la información entra y permanece inalterable hasta
tanto no se cambie, por este motivo al no necesitar ciclo de refresco son
más rápidas, una celda de memoria RAM necesita 6 transistores para realizar
esta tarea. Este tipo de memoria estática son las que se usan para fabricar el
cache. Ahora la pregunta es porque no se usa esta memoria (estática) para la
memoria principal? , simple, las RAM dinámicas usan dos transistores por
celda de memoria y las estáticas seis, esto nos lleva a más espacio físico y
más costosa la memoria, entonces se la ubica donde realmente se la
necesita y en poca cantidad.

Estructura microscópica de los condensadores y transistores de un chip de
memoria

Página
38

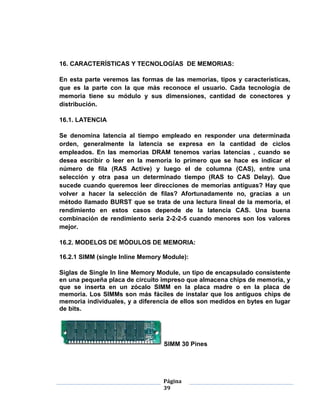

16. CARACTERÍSTICAS Y TECNOLOGÍAS DE MEMORIAS:

En esta parte veremos las formas de las memorias, tipos y características,
que es la parte con la que más reconoce el usuario. Cada tecnología de
memoria tiene su módulo y sus dimensiones, cantidad de conectores y
distribución.

16.1. LATENCIA

Se denomina latencia al tiempo empleado en responder una determinada
orden, generalmente la latencia se expresa en la cantidad de ciclos
empleados. En las memorias DRAM tenemos varias latencias , cuando se
desea escribir o leer en la memoria lo primero que se hace es indicar el
número de fila (RAS Active) y luego el de columna (CAS), entre una
selección y otra pasa un determinado tiempo (RAS to CAS Delay). Que
sucede cuando queremos leer direcciones de memorias antiguas? Hay que
volver a hacer la selección de filas? Afortunadamente no, gracias a un
método llamado BURST que se trata de una lectura lineal de la memoria, el
rendimiento en estos casos depende de la latencia CAS. Una buena
combinación de rendimiento seria 2-2-2-5 cuando menores son los valores
mejor.

16.2. MODELOS DE MÓDULOS DE MEMORIA:

16.2.1 SIMM (single Inline Memory Module):

Siglas de Single In line Memory Module, un tipo de encapsulado consistente
en una pequeña placa de circuito impreso que almacena chips de memoria, y
que se inserta en un zócalo SIMM en la placa madre o en la placa de
memoria. Los SIMMs son más fáciles de instalar que los antiguos chips de
memoria individuales, y a diferencia de ellos son medidos en bytes en lugar
de bits.

SIMM 30 Pines

Página
39

SIMM 72 Pines

Un PC usa tanto memoria de nueve bits (ocho bits y un bit de paridad, en 9
chips de memoria RAM dinámica) como memoria de ocho bits sin paridad.
En el primer caso los ocho primeros
son para datos y el noveno es para el
chequeo de paridad.

Pequeña placa de circuito impreso
con varios chips de memoria
integrados. Se fabrican con
diferentes velocidades de acceso
capacidades (4, 8, 16, 32, 64 Mb) y
son de 30 contactos (8 bits) ó 72
contactos (32 bits) y bus típico de
66Mhz. Se montan por pares generalmente, formando un banco de memoria
de 64 bits. Fueron los módulos que duraron mayor cantidad de tiempo en
uso ya que su tecnología se mantuvo por muchos años.

16.2.2. DIMM (Double Inline Memory Module):

DIMM son las siglas de «Dual In-line Memory Module» y que podemos
traducir como Módulo de Memoria lineal doble. Las memorias DIMM
comenzaron a reemplazar a las SIMMs como el tipo predominante de
memoria cuando los microprocesadores Intel Pentium dominaron el
mercado.

Son módulos de memoria RAM utilizados en ordenadores personales. Se
trata de un pequeño circuito impreso que contiene chips de memoria y se
conecta directamente en ranuras de la placa base. Los módulos DIMM son
reconocibles externamente por poseer sus contactos (o pines) separados en
ambos lados, a diferencia de los SIMM que
poseen los contactos de modo que los de un
lado están unidos con los del otro.

Un DIMM puede comunicarse con el PC a 64
bits por cada ciclo de reloj (y algunos a 72
bits) en vez de los 32 bits de los SIMMs. Los
tipos más comunes de DIMMs son de 168
contactos, SDRAM. Al sincronizar con la
frecuencia de bus del motherboard, las

Página
40

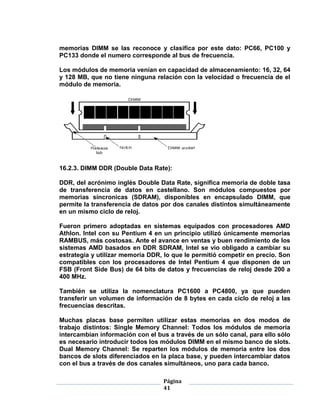

memorias DIMM se las reconoce y clasifica por este dato: PC66, PC100 y
PC133 donde el numero corresponde al bus de frecuencia.

Los módulos de memoria venían en capacidad de almacenamiento: 16, 32, 64
y 128 MB, que no tiene ninguna relación con la velocidad o frecuencia de el
módulo de memoria.

16.2.3. DIMM DDR (Double Data Rate):

DDR, del acrónimo inglés Double Data Rate, significa memoria de doble tasa
de transferencia de datos en castellano. Son módulos compuestos por
memorias síncronicas (SDRAM), disponibles en encapsulado DIMM, que
permite la transferencia de datos por dos canales distintos simultáneamente
en un mismo ciclo de reloj.

Fueron primero adoptadas en sistemas equipados con procesadores AMD
Athlon. Intel con su Pentium 4 en un principio utilizó únicamente memorias
RAMBUS, más costosas. Ante el avance en ventas y buen rendimiento de los
sistemas AMD basados en DDR SDRAM, Intel se vio obligado a cambiar su
estrategia y utilizar memoria DDR, lo que le permitió competir en precio. Son
compatibles con los procesadores de Intel Pentium 4 que disponen de un
FSB (Front Side Bus) de 64 bits de datos y frecuencias de reloj desde 200 a
400 MHz.

También se utiliza la nomenclatura PC1600 a PC4800, ya que pueden
transferir un volumen de información de 8 bytes en cada ciclo de reloj a las
frecuencias descritas.

Muchas placas base permiten utilizar estas memorias en dos modos de
trabajo distintos: Single Memory Channel: Todos los módulos de memoria
intercambian información con el bus a través de un sólo canal, para ello sólo
es necesario introducir todos los módulos DIMM en el mismo banco de slots.
Dual Memory Channel: Se reparten los módulos de memoria entre los dos
bancos de slots diferenciados en la placa base, y pueden intercambiar datos
con el bus a través de dos canales simultáneos, uno para cada banco.

Página
41

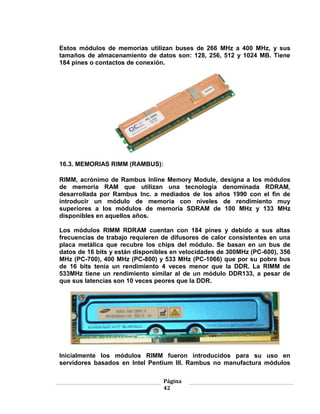

Estos módulos de memorias utilizan buses de 266 MHz a 400 MHz, y sus
tamaños de almacenamiento de datos son: 128, 256, 512 y 1024 MB. Tiene
184 pines o contactos de conexión.

16.3. MEMORIAS RIMM (RAMBUS):

RIMM, acrónimo de Rambus Inline Memory Module, designa a los módulos
de memoria RAM que utilizan una tecnología denominada RDRAM,
desarrollada por Rambus Inc. a mediados de los años 1990 con el fin de
introducir un módulo de memoria con niveles de rendimiento muy
superiores a los módulos de memoria SDRAM de 100 MHz y 133 MHz
disponibles en aquellos años.

Los módulos RIMM RDRAM cuentan con 184 pines y debido a sus altas
frecuencias de trabajo requieren de difusores de calor consistentes en una
placa metálica que recubre los chips del módulo. Se basan en un bus de
datos de 16 bits y están disponibles en velocidades de 300MHz (PC-600), 356
MHz (PC-700), 400 MHz (PC-800) y 533 MHz (PC-1066) que por su pobre bus
de 16 bits tenía un rendimiento 4 veces menor que la DDR. La RIMM de
533MHz tiene un rendimiento similar al de un módulo DDR133, a pesar de
que sus latencias son 10 veces peores que la DDR.

Inicialmente los módulos RIMM fueron introducidos para su uso en
servidores basados en Intel Pentium III. Rambus no manufactura módulos

Página
42

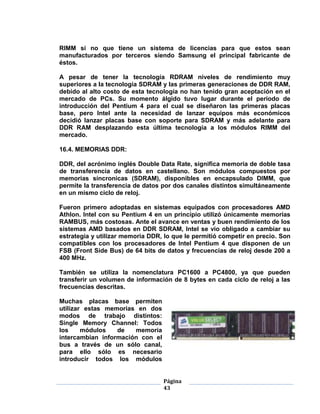

RIMM si no que tiene un sistema de licencias para que estos sean
manufacturados por terceros siendo Samsung el principal fabricante de
éstos.

A pesar de tener la tecnología RDRAM niveles de rendimiento muy
superiores a la tecnología SDRAM y las primeras generaciones de DDR RAM,
debido al alto costo de esta tecnología no han tenido gran aceptación en el
mercado de PCs. Su momento álgido tuvo lugar durante el periodo de
introducción del Pentium 4 para el cual se diseñaron las primeras placas
base, pero Intel ante la necesidad de lanzar equipos más económicos
decidió lanzar placas base con soporte para SDRAM y más adelante para
DDR RAM desplazando esta última tecnología a los módulos RIMM del
mercado.

16.4. MEMORIAS DDR:

DDR, del acrónimo inglés Double Data Rate, significa memoria de doble tasa
de transferencia de datos en castellano. Son módulos compuestos por
memorias síncronicas (SDRAM), disponibles en encapsulado DIMM, que
permite la transferencia de datos por dos canales distintos simultáneamente
en un mismo ciclo de reloj.

Fueron primero adoptadas en sistemas equipados con procesadores AMD
Athlon. Intel con su Pentium 4 en un principio utilizó únicamente memorias
RAMBUS, más costosas. Ante el avance en ventas y buen rendimiento de los
sistemas AMD basados en DDR SDRAM, Intel se vio obligado a cambiar su
estrategia y utilizar memoria DDR, lo que le permitió competir en precio. Son
compatibles con los procesadores de Intel Pentium 4 que disponen de un
FSB (Front Side Bus) de 64 bits de datos y frecuencias de reloj desde 200 a
400 MHz.

También se utiliza la nomenclatura PC1600 a PC4800, ya que pueden
transferir un volumen de información de 8 bytes en cada ciclo de reloj a las
frecuencias descritas.

Muchas placas base permiten
utilizar estas memorias en dos
modos de trabajo distintos:
Single Memory Channel: Todos
los módulos de memoria
intercambian información con el
bus a través de un sólo canal,
para ello sólo es necesario
introducir todos los módulos

Página
43

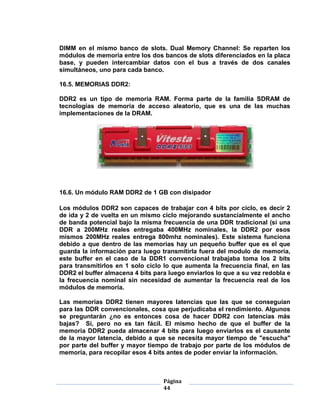

DIMM en el mismo banco de slots. Dual Memory Channel: Se reparten los
módulos de memoria entre los dos bancos de slots diferenciados en la placa
base, y pueden intercambiar datos con el bus a través de dos canales
simultáneos, uno para cada banco.

16.5. MEMORIAS DDR2:

DDR2 es un tipo de memoria RAM. Forma parte de la familia SDRAM de
tecnologías de memoria de acceso aleatorio, que es una de las muchas
implementaciones de la DRAM.

16.6. Un módulo RAM DDR2 de 1 GB con disipador

Los módulos DDR2 son capaces de trabajar con 4 bits por ciclo, es decir 2
de ida y 2 de vuelta en un mismo ciclo mejorando sustancialmente el ancho
de banda potencial bajo la misma frecuencia de una DDR tradicional (si una
DDR a 200MHz reales entregaba 400MHz nominales, la DDR2 por esos
mismos 200MHz reales entrega 800mhz nominales). Este sistema funciona
debido a que dentro de las memorias hay un pequeño buffer que es el que
guarda la información para luego transmitirla fuera del modulo de memoria,
este buffer en el caso de la DDR1 convencional trabajaba toma los 2 bits
para transmitirlos en 1 solo ciclo lo que aumenta la frecuencia final, en las
DDR2 el buffer almacena 4 bits para luego enviarlos lo que a su vez redobla e
la frecuencia nominal sin necesidad de aumentar la frecuencia real de los
módulos de memoria.

Las memorias DDR2 tienen mayores latencias que las que se conseguían
para las DDR convencionales, cosa que perjudicaba el rendimiento. Algunos
se preguntarán ¿no es entonces cosa de hacer DDR2 con latencias más
bajas? Sí, pero no es tan fácil. El mismo hecho de que el buffer de la
memoria DDR2 pueda almacenar 4 bits para luego enviarlos es el causante
de la mayor latencia, debido a que se necesita mayor tiempo de "escucha"
por parte del buffer y mayor tiempo de trabajo por parte de los módulos de
memoria, para recopilar esos 4 bits antes de poder enviar la información.

Página
44

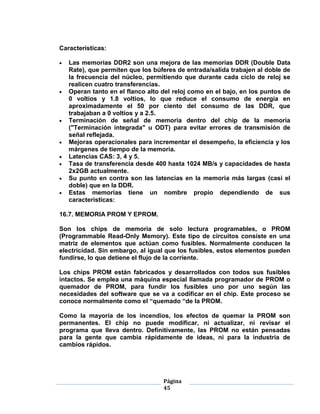

Características:

Las memorias DDR2 son una mejora de las memorias DDR (Double Data
Rate), que permiten que los búferes de entrada/salida trabajen al doble de
la frecuencia del núcleo, permitiendo que durante cada ciclo de reloj se
realicen cuatro transferencias.
Operan tanto en el flanco alto del reloj como en el bajo, en los puntos de
0 voltios y 1.8 voltios, lo que reduce el consumo de energía en
aproximadamente el 50 por ciento del consumo de las DDR, que
trabajaban a 0 voltios y a 2.5.
Terminación de señal de memoria dentro del chip de la memoria
("Terminación integrada" u ODT) para evitar errores de transmisión de
señal reflejada.
Mejoras operacionales para incrementar el desempeño, la eficiencia y los
márgenes de tiempo de la memoria.
Latencias CAS: 3, 4 y 5.
Tasa de transferencia desde 400 hasta 1024 MB/s y capacidades de hasta
2x2GB actualmente.
Su punto en contra son las latencias en la memoria más largas (casi el
doble) que en la DDR.
Estas memorias tiene un nombre propio dependiendo de sus
características:

16.7. MEMORIA PROM Y EPROM.

Son los chips de memoria de solo lectura programables, o PROM
(Programmable Read-Only Memory). Este tipo de circuitos consiste en una
matriz de elementos que actúan como fusibles. Normalmente conducen la
electricidad. Sin embargo, al igual que los fusibles, estos elementos pueden
fundirse, lo que detiene el flujo de la corriente.

Los chips PROM están fabricados y desarrollados con todos sus fusibles
intactos. Se emplea una máquina especial llamada programador de PROM o
quemador de PROM, para fundir los fusibles uno por uno según las
necesidades del software que se va a codificar en el chip. Este proceso se
conoce normalmente como el ―quemado ―de la PROM.

Como la mayoría de los incendios, los efectos de quemar la PROM son
permanentes. El chip no puede modificar, ni actualizar, ni revisar el
programa que lleva dentro. Definitivamente, las PROM no están pensadas
para la gente que cambia rápidamente de ideas, ni para la industria de
cambios rápidos.

Página
45

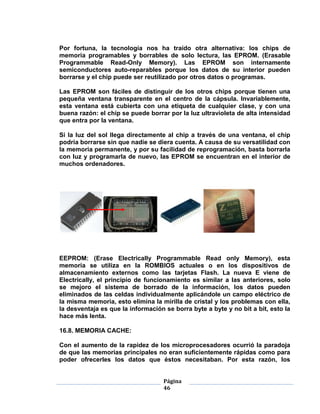

Por fortuna, la tecnología nos ha traído otra alternativa: los chips de
memoria programables y borrables de solo lectura, las EPROM. (Erasable
Programmable Read-Only Memory). Las EPROM son internamente
semiconductores auto-reparables porque los datos de su interior pueden
borrarse y el chip puede ser reutilizado por otros datos o programas.

Las EPROM son fáciles de distinguir de los otros chips porque tienen una
pequeña ventana transparente en el centro de la cápsula. Invariablemente,
esta ventana está cubierta con una etiqueta de cualquier clase, y con una
buena razón: el chip se puede borrar por la luz ultravioleta de alta intensidad
que entra por la ventana.

Si la luz del sol llega directamente al chip a través de una ventana, el chip
podría borrarse sin que nadie se diera cuenta. A causa de su versatilidad con
la memoria permanente, y por su facilidad de reprogramación, basta borrarla
con luz y programarla de nuevo, las EPROM se encuentran en el interior de
muchos ordenadores.

EEPROM: (Erase Electrically Programmable Read only Memory), esta
memoria se utiliza en la ROMBIOS actuales o en los dispositivos de
almacenamiento externos como las tarjetas Flash. La nueva E viene de
Electrically, el principio de funcionamiento es similar a las anteriores, solo
se mejoro el sistema de borrado de la información, los datos pueden
eliminados de las celdas individualmente aplicándole un campo eléctrico de
la misma memoria, esto elimina la mirilla de cristal y los problemas con ella,
la desventaja es que la información se borra byte a byte y no bit a bit, esto la
hace más lenta.

16.8. MEMORIA CACHE:

Con el aumento de la rapidez de los microprocesadores ocurrió la paradoja
de que las memorias principales no eran suficientemente rápidas como para
poder ofrecerles los datos que éstos necesitaban. Por esta razón, los

Página
46

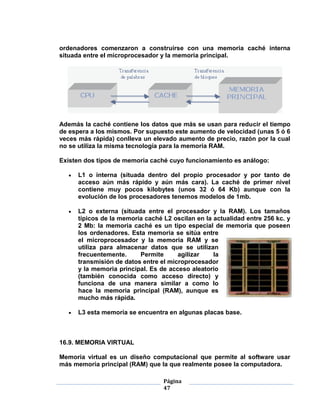

ordenadores comenzaron a construirse con una memoria caché interna
situada entre el microprocesador y la memoria principal.

Además la caché contiene los datos que más se usan para reducir el tiempo
de espera a los mismos. Por supuesto este aumento de velocidad (unas 5 ó 6
veces más rápida) conlleva un elevado aumento de precio, razón por la cual
no se utiliza la misma tecnología para la memoria RAM.

Existen dos tipos de memoria caché cuyo funcionamiento es análogo:

L1 o interna (situada dentro del propio procesador y por tanto de
acceso aún más rápido y aún más cara). La caché de primer nivel
contiene muy pocos kilobytes (unos 32 ó 64 Kb) aunque con la
evolución de los procesadores tenemos modelos de 1mb.

L2 o externa (situada entre el procesador y la RAM). Los tamaños
típicos de la memoria caché L2 oscilan en la actualidad entre 256 kc. y
2 Mb: la memoria caché es un tipo especial de memoria que poseen
los ordenadores. Esta memoria se sitúa entre
el microprocesador y la memoria RAM y se
utiliza para almacenar datos que se utilizan
frecuentemente. Permite agilizar la
transmisión de datos entre el microprocesador
y la memoria principal. Es de acceso aleatorio
(también conocida como acceso directo) y
funciona de una manera similar a como lo
hace la memoria principal (RAM), aunque es
mucho más rápida.

L3 esta memoria se encuentra en algunas placas base.

16.9. MEMORIA VIRTUAL

Memoria virtual es un diseño computacional que permite al software usar
más memoria principal (RAM) que la que realmente posee la computadora.

Página
47

La mayoría de los computadores tienen cuatro tipos de memoria: registros
en la CPU, la memoria cache (tanto dentro como fuera del CPU), la memoria
física (generalmente en forma de RAM, donde la CPU puede escribir y leer
directamente y razonablemente rápido) y el disco duro que es mucho más
lento, pero también más grande y barato.

Muchas aplicaciones requieren el acceso a más información (código y datos)
que la que puede ser mantenida en memoria física. Esto es especialmente
cierto cuando el sistema operativo permite múltiples procesos y
aplicaciones corriendo simultáneamente. Una solución al problema de
necesitar mayor cantidad de memoria de la que se posee, consiste en que
las aplicaciones mantengan parte de su información en disco, moviéndola a
la memoria principal cuando sea necesario. Hay varias formas de hacer esto.
Una opción es que la aplicación misma sea responsable de decidir qué
información será guardada en cada sitio, y de traerla y llevarla. La desventaja
de esto, además de la dificultad en el diseño e implementación de cada
programa, es que es muy probable que los intereses sobre la memoria de
dos o varios programas generen conflictos entre sí: cada programador
podría realizar su diseño tomando en cuenta que es el único programa
corriendo en el sistema. La alternativa es usar memoria virtual, donde la
combinación entre hardware especial y el sistema operativo hace uso de la
memoria principal y la secundaria para hacer parecer que la computadora
tiene mucha más memoria principal (RAM) que la que realmente posee. Este
método es invisible a los procesos, de forma tal que el resto del software
corriendo en la computadora no advierte el artilugio. La cantidad de memoria
máxima que se puede hacer ver que existe tiene que ver con las
características del procesador. Por ejemplo, en un sistema de 32 bits, el
máximo es 232, lo que da aproximadamente 4000 Megabytes (4 Gigabytes).
Todo esto hace el trabajo del programador de aplicaciones mucho más fácil.
No importa cuánta sea la memoria que la aplicación necesita (siempre que
sea menor al límite del procesador), puede actuar como si tuviera esa
cantidad de memoria principal. El programador puede ignorar
completamente la necesidad de mover datos entre los distintos tipos de
memoria.

Aunque la memoria virtual podría ser implementada por software del sistema
operativo, en la práctica casi universalmente se usa una combinación de
hardware y software.

16.9.1. Operación básica

Cuando se usa memoria virtual, o cuando una dirección es leída o escrita
por la CPU, una parte del hardware dentro de la computadora traduce las
direcciones de memoria generadas por el software (direcciones virtuales) en:

Página
48

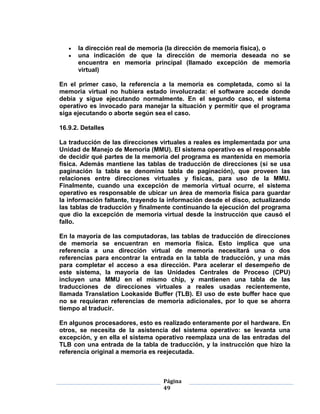

la dirección real de memoria (la dirección de memoria física), o
una indicación de que la dirección de memoria deseada no se
encuentra en memoria principal (llamado excepción de memoria
virtual)

En el primer caso, la referencia a la memoria es completada, como si la
memoria virtual no hubiera estado involucrada: el software accede donde
debía y sigue ejecutando normalmente. En el segundo caso, el sistema
operativo es invocado para manejar la situación y permitir que el programa
siga ejecutando o aborte según sea el caso.

16.9.2. Detalles

La traducción de las direcciones virtuales a reales es implementada por una
Unidad de Manejo de Memoria (MMU). El sistema operativo es el responsable
de decidir qué partes de la memoria del programa es mantenida en memoria
física. Además mantiene las tablas de traducción de direcciones (si se usa
paginación la tabla se denomina tabla de paginación), que proveen las
relaciones entre direcciones virtuales y físicas, para uso de la MMU.
Finalmente, cuando una excepción de memoria virtual ocurre, el sistema
operativo es responsable de ubicar un área de memoria física para guardar
la información faltante, trayendo la información desde el disco, actualizando
las tablas de traducción y finalmente continuando la ejecución del programa
que dio la excepción de memoria virtual desde la instrucción que causó el
fallo.

En la mayoría de las computadoras, las tablas de traducción de direcciones
de memoria se encuentran en memoria física. Esto implica que una
referencia a una dirección virtual de memoria necesitará una o dos
referencias para encontrar la entrada en la tabla de traducción, y una más
para completar el acceso a esa dirección. Para acelerar el desempeño de
este sistema, la mayoría de las Unidades Centrales de Proceso (CPU)
incluyen una MMU en el mismo chip, y mantienen una tabla de las
traducciones de direcciones virtuales a reales usadas recientemente,
llamada Translation Lookaside Buffer (TLB). El uso de este buffer hace que
no se requieran referencias de memoria adicionales, por lo que se ahorra
tiempo al traducir.

En algunos procesadores, esto es realizado enteramente por el hardware. En
otros, se necesita de la asistencia del sistema operativo: se levanta una
excepción, y en ella el sistema operativo reemplaza una de las entradas del
TLB con una entrada de la tabla de traducción, y la instrucción que hizo la
referencia original a memoria es reejecutada.

Página
49

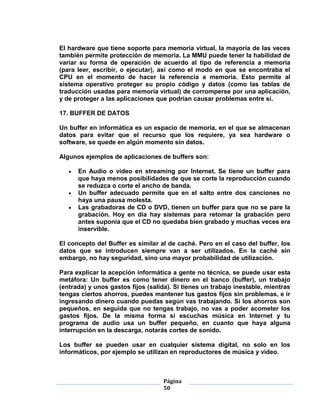

El hardware que tiene soporte para memoria virtual, la mayoría de las veces
también permite protección de memoria. La MMU puede tener la habilidad de
variar su forma de operación de acuerdo al tipo de referencia a memoria
(para leer, escribir, o ejecutar), así como el modo en que se encontraba el
CPU en el momento de hacer la referencia a memoria. Esto permite al
sistema operativo proteger su propio código y datos (como las tablas de
traducción usadas para memoria virtual) de corromperse por una aplicación,
y de proteger a las aplicaciones que podrían causar problemas entre sí.

17. BUFFER DE DATOS

Un buffer en informática es un espacio de memoria, en el que se almacenan
datos para evitar que el recurso que los requiere, ya sea hardware o
software, se quede en algún momento sin datos.

Algunos ejemplos de aplicaciones de buffers son:

En Audio o video en streaming por Internet. Se tiene un buffer para
que haya menos posibilidades de que se corte la reproducción cuando
se reduzca o corte el ancho de banda.
Un buffer adecuado permite que en el salto entre dos canciones no
haya una pausa molesta.
Las grabadoras de CD o DVD, tienen un buffer para que no se pare la
grabación. Hoy en día hay sistemas para retomar la grabación pero
antes suponía que el CD no quedaba bien grabado y muchas veces era
inservible.

El concepto del Buffer es similar al de caché. Pero en el caso del buffer, los
datos que se introducen siempre van a ser utilizados. En la caché sin
embargo, no hay seguridad, sino una mayor probabilidad de utilización.

Para explicar la acepción informática a gente no técnica, se puede usar esta
metáfora: Un buffer es como tener dinero en el banco (buffer), un trabajo
(entrada) y unos gastos fijos (salida). Si tienes un trabajo inestable, mientras
tengas ciertos ahorros, puedes mantener tus gastos fijos sin problemas, e ir
ingresando dinero cuando puedas según vas trabajando. Si los ahorros son
pequeños, en seguida que no tengas trabajo, no vas a poder acometer los
gastos fijos. De la misma forma si escuchas música en Internet y tu
programa de audio usa un buffer pequeño, en cuanto que haya alguna
interrupción en la descarga, notarás cortes de sonido.

Los buffer se pueden usar en cualquier sistema digital, no solo en los
informáticos, por ejemplo se utilizan en reproductores de música y video.

Página
50

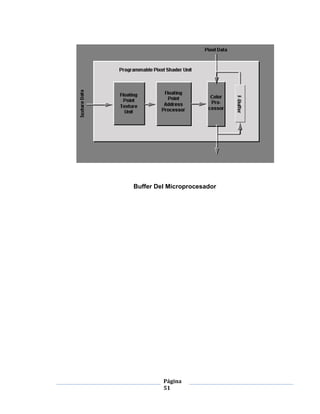

Buffer Del Microprocesador

Página
51

Trabajo microprocesador

Más contenido relacionado

La actualidad más candente (14)

Similar a Trabajo microprocesador (20)

Más de anyely-brayan (20)

Trabajo microprocesador
