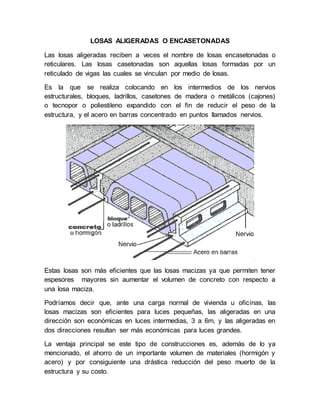

LOSAS ALIGERADAS O ENCASETONADAS
Las losas aligeradas reciben a veces el nombre de losas encasetonadas o
reticulares. Las losas casetonadas son aquellas losas formadas por un
reticulado de vigas las cuales se vinculan por medio de losas.
Es la que se realiza colocando en los intermedios de los nervios
estructurales, bloques, ladrillos, casetones de madera o metálicos (cajones)
o tecnopor o poliestileno expandido con el fin de reducir el peso de la
estructura, y el acero en barras concentrado en puntos llamados nervios.
Estas losas son más eficientes que las losas macizas ya que permiten tener
espesores mayores sin aumentar el volumen de concreto con respecto a
una losa maciza.
Podríamos decir que, ante una carga normal de vivienda u oficinas, las
losas macizas son eficientes para luces pequeñas, las aligeradas en una
dirección son económicas en luces intermedias, 3 a 6m, y las aligeradas en
dos direcciones resultan ser más económicas para luces grandes.
La ventaja principal se este tipo de construcciones es, además de lo ya
mencionado, el ahorro de un importante volumen de materiales (hormigón y
acero) y por consiguiente una drástica reducción del peso muerto de la
estructura y su costo.

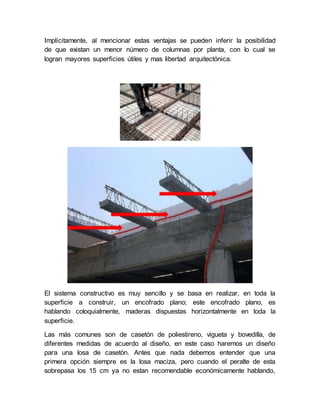

Implícitamente, al mencionar estas ventajas se pueden inferir la posibilidad
de que existan un menor número de columnas por planta, con lo cual se
logran mayores superficies útiles y mas libertad arquitectónica.
El sistema constructivo es muy sencillo y se basa en realizar, en toda la
superficie a construir, un encofrado plano; este encofrado plano, es
hablando coloquialmente, maderas dispuestas horizontalmente en toda la
superficie.
Las más comunes son de casetón de poliestireno, vigueta y bovedilla, de
diferentes medidas de acuerdo al diseño, en este caso haremos un diseño
para una losa de casetón. Antes que nada debemos entender que una
primera opción siempre es la losa maciza, pero cuando el peralte de esta
sobrepasa los 15 cm ya no estan recomendable económicamente hablando,

pues requiere un consumo mucho mayor de concreto, además del exceso
de peso que le consignaría a las vigas las cuales se tendrían que diseñar
para soportar una mayor sobrecarga debido al peso propio de la losa. Por
estos dos puntos importantes es que se recomienda utilizar losas aligeradas
que permiten un gran peralte y un consumo menos de concreto, trayendo
una sobrecarga muerta mucho menor a las vigas, teniendo en cuenta que

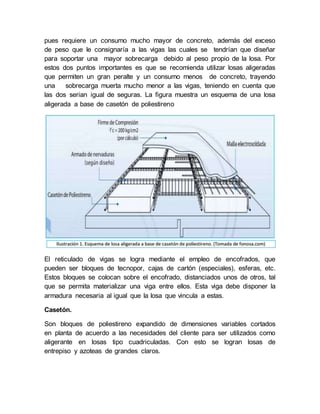

las dos serian igual de seguras. La figura muestra un esquema de una losa
aligerada a base de casetón de poliestireno
El reticulado de vigas se logra mediante el empleo de encofrados, que
pueden ser bloques de tecnopor, cajas de cartón (especiales), esferas, etc.
Estos bloques se colocan sobre el encofrado, distanciados unos de otros, tal
que se permita materializar una viga entre ellos. Esta viga debe disponer la
armadura necesaria al igual que la losa que vincula a estas.
Casetón.
Son bloques de poliestireno expandido de dimensiones variables cortados
en planta de acuerdo a las necesidades del cliente para ser utilizados como
aligerante en losas tipo cuadriculadas. Con esto se logran losas de
entrepiso y azoteas de grandes claros.

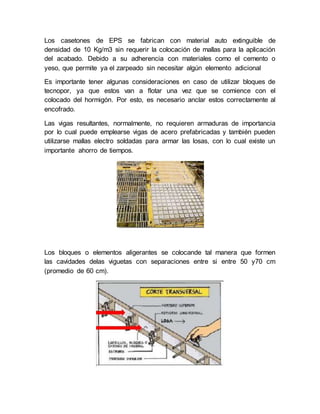

Los casetones de EPS se fabrican con material auto extinguible de
densidad de 10 Kg/m3 sin requerir la colocación de mallas para la aplicación
del acabado. Debido a su adherencia con materiales como el cemento o
yeso, que permite ya el zarpeado sin necesitar algún elemento adicional
Es importante tener algunas consideraciones en caso de utilizar bloques de
tecnopor, ya que estos van a flotar una vez que se comience con el
colocado del hormigón. Por esto, es necesario anclar estos correctamente al
encofrado.
Las vigas resultantes, normalmente, no requieren armaduras de importancia
por lo cual puede emplearse vigas de acero prefabricadas y también pueden
utilizarse mallas electro soldadas para armar las losas, con lo cual existe un
importante ahorro de tiempos.
Los bloques o elementos aligerantes se colocande tal manera que formen
las cavidades delas viguetas con separaciones entre si entre 50 y70 cm
(promedio de 60 cm).

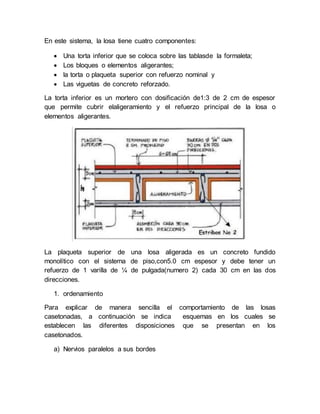

En este sistema, la losa tiene cuatro componentes:
 Una torta inferior que se coloca sobre las tablasde la formaleta;
 Los bloques o elementos aligerantes;
 la torta o plaqueta superior con refuerzo nominal y
 Las viguetas de concreto reforzado.
La torta inferior es un mortero con dosificación de1:3 de 2 cm de espesor
que permite cubrir elaligeramiento y el refuerzo principal de la losa o
elementos aligerantes.
La plaqueta superior de una losa aligerada es un concreto fundido
monolítico con el sistema de piso,con5.0 cm espesor y debe tener un
refuerzo de 1 varilla de ¼ de pulgada(numero 2) cada 30 cm en las dos
direcciones.
1. ordenamiento
Para explicar de manera sencilla el comportamiento de las losas
casetonadas, a continuación se indica esquemas en los cuales se
establecen las diferentes disposiciones que se presentan en los
casetonados.

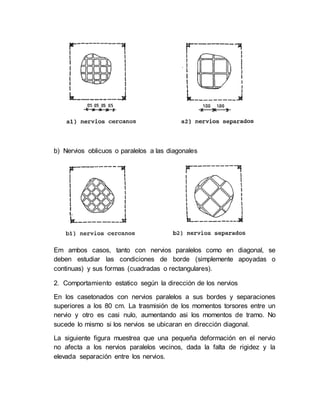

a) Nervios paralelos a sus bordes

b) Nervios oblicuos o paralelos a las diagonales
Em ambos casos, tanto con nervios paralelos como en diagonal, se
deben estudiar las condiciones de borde (simplemente apoyadas o
continuas) y sus formas (cuadradas o rectangulares).
2. Comportamiento estatico según la dirección de los nervios
En los casetonados con nervios paralelos a sus bordes y separaciones
superiores a los 80 cm. La trasmisión de los momentos torsores entre un
nervio y otro es casi nulo, aumentando asi los momentos de tramo. No
sucede lo mismo si los nervios se ubicaran en dirección diagonal.

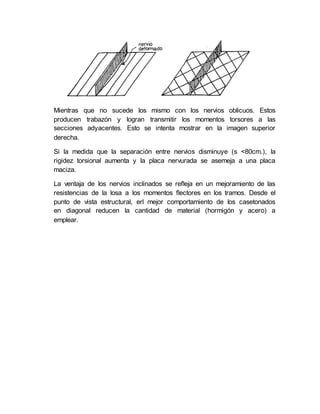

La siguiente figura muestrea que una pequeña deformación en el nervio
no afecta a los nervios paralelos vecinos, dada la falta de rigidez y la
elevada separación entre los nervios.

Mientras que no sucede los mismo con los nervios oblicuos. Estos
producen trabazón y logran transmitir los momentos torsores a las
secciones adyacentes. Esto se intenta mostrar en la imagen superior
derecha.
Si la medida que la separación entre nervios disminuye (s <80cm.), la
rigidez torsional aumenta y la placa nervurada se asemeja a una placa
maciza.
La ventaja de los nervios inclinados se refleja en un mejoramiento de las
resistencias de la losa a los momentos flectores en los tramos. Desde el
punto de vista estructural, erl mejor comportamiento de los casetonados
en diagonal reducen la cantidad de material (hormigón y acero) a
emplear.
