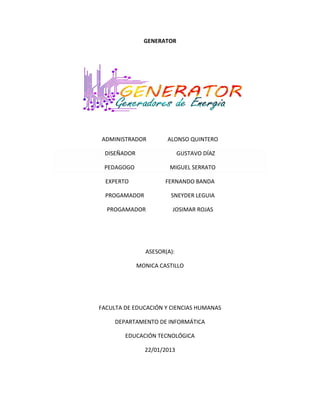

Generator

GENERATOR

ADMINISTRADOR ALONSO QUINTERO

DISEÑADOR GUSTAVO DÍAZ

PEDAGOGO MIGUEL SERRATO

EXPERTO FERNANDO BANDA

PROGAMADOR SNEYDER LEGUIA

PROGAMADOR JOSIMAR ROJAS

ASESOR(A):

MONICA CASTILLO

FACULTA DE EDUCACIÓN Y CIENCIAS HUMANAS

DEPARTAMENTO DE INFORMÁTICA

EDUCACIÓN TECNOLÓGICA

22/01/2013

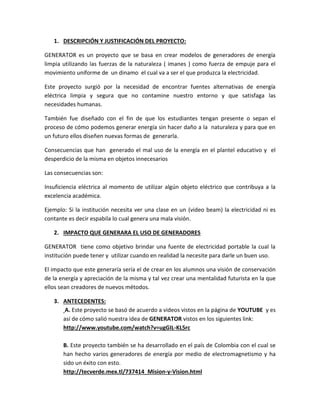

1. DESCRIPCIÓN Y JUSTIFICACIÓN DEL PROYECTO:

GENERATOR es un proyecto que se basa en crear modelos de generadores de energía
limpia utilizando las fuerzas de la naturaleza ( imanes ) como fuerza de empuje para el
movimiento uniforme de un dinamo el cual va a ser el que produzca la electricidad.

Este proyecto surgió por la necesidad de encontrar fuentes alternativas de energía
eléctrica limpia y segura que no contamine nuestro entorno y que satisfaga las
necesidades humanas.

También fue diseñado con el fin de que los estudiantes tengan presente o sepan el
proceso de cómo podemos generar energía sin hacer daño a la naturaleza y para que en
un futuro ellos diseñen nuevas formas de generarla.

Consecuencias que han generado el mal uso de la energía en el plantel educativo y el
desperdicio de la misma en objetos innecesarios

Las consecuencias son:

Insuficiencia eléctrica al momento de utilizar algún objeto eléctrico que contribuya a la
excelencia académica.

Ejemplo: Si la institución necesita ver una clase en un (video beam) la electricidad ni es
contante es decir espabila lo cual genera una mala visión.

2. IMPACTO QUE GENERARA EL USO DE GENERADORES

GENERATOR tiene como objetivo brindar una fuente de electricidad portable la cual la
institución puede tener y utilizar cuando en realidad la necesite para darle un buen uso.

El impacto que este generaría sería el de crear en los alumnos una visión de conservación
de la energía y apreciación de la misma y tal vez crear una mentalidad futurista en la que
ellos sean creadores de nuevos métodos.

3. ANTECEDENTES:
A. Este proyecto se basó de acuerdo a videos vistos en la página de YOUTUBE y es
así de cómo salió nuestra idea de GENERATOR vistos en los siguientes link:
http://www.youtube.com/watch?v=ugGIL-KL5rc

B. Este proyecto también se ha desarrollado en el país de Colombia con el cual se
han hecho varios generadores de energía por medio de electromagnetismo y ha
sido un éxito con esto.
http://tecverde.mex.tl/737414_Mision-y-Vision.html

4. SOPORTE TEÒRICO:

 ¿QUÉ ES LA ELECTRICIDAD?

La electricidad es una forma de energía. Energía es poder... el poder de hacer, de
hacer por ejemplo que las cosas se muevan y de hacer que las cosas funcionen. Para
entender qué es la electricidad debemos comenzar con los átomos. Los átomos son
pequeñas partículas que son muy difíciles de ver, y son los elementos con los que está
hecho todo a nuestro alrededor.

TIPOS DE ELECTRICIDAD.

ELECTRICIDAD Y ELECTROMAGNETISMO.

La electricidad y el magnetismo están estrechamente relacionados y son temas de gran
importancia en la física. Usamos electricidad para suministrar energía a las computadoras
y para hacer que los motores funcionen. El magnetismo hace que un compás o brújula
apunte hacia el norte, y hace que nuestras notas queden pegadas al refrigerador. Sin
radiación electromagnética viviríamos en la obscuridad ¡pues la luz es una de sus muchas
manifestaciones.

ENERGÍA EÓLICA.

Es la energía obtenida del viento, es decir, la energía cinética generada por efecto de las
corrientes de aire, y que es transmutada en otras formas útiles para las actividades
humanas.

ENERGÍA HIDROELÉCTRICA.

Se obtiene de la fuerza generada por el agua estancada en una presa al momento de salir
por unos tubos que llevan a unas turbinas o por la corriente de un rio etc.

ENERGÍA SOLAR.

Es la energía obtenida del sol por paneles solares.

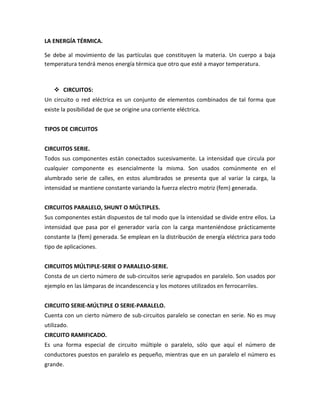

LA ENERGÍA TÉRMICA.

Se debe al movimiento de las partículas que constituyen la materia. Un cuerpo a baja
temperatura tendrá menos energía térmica que otro que esté a mayor temperatura.

 CIRCUITOS:
Un circuito o red eléctrica es un conjunto de elementos combinados de tal forma que
existe la posibilidad de que se origine una corriente eléctrica.

TIPOS DE CIRCUITOS

CIRCUITOS SERIE.
Todos sus componentes están conectados sucesivamente. La intensidad que circula por
cualquier componente es esencialmente la misma. Son usados comúnmente en el
alumbrado serie de calles, en estos alumbrados se presenta que al variar la carga, la
intensidad se mantiene constante variando la fuerza electro motriz (fem) generada.

CIRCUITOS PARALELO, SHUNT O MÚLTIPLES.
Sus componentes están dispuestos de tal modo que la intensidad se divide entre ellos. La
intensidad que pasa por el generador varía con la carga manteniéndose prácticamente
constante la (fem) generada. Se emplean en la distribución de energía eléctrica para todo
tipo de aplicaciones.

CIRCUITOS MÚLTIPLE-SERIE O PARALELO-SERIE.
Consta de un cierto número de sub-circuitos serie agrupados en paralelo. Son usados por
ejemplo en las lámparas de incandescencia y los motores utilizados en ferrocarriles.

CIRCUITO SERIE-MÚLTIPLE O SERIE-PARALELO.
Cuenta con un cierto número de sub-circuitos paralelo se conectan en serie. No es muy
utilizado.
CIRCUITO RAMIFICADO.
Es una forma especial de circuito múltiple o paralelo, sólo que aquí el número de
conductores puestos en paralelo es pequeño, mientras que en un paralelo el número es
grande.

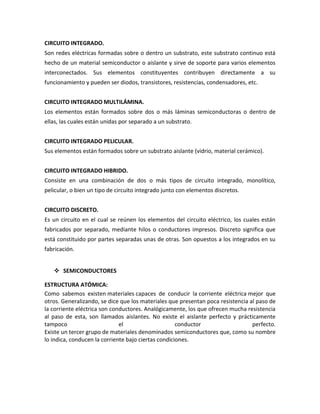

CIRCUITO INTEGRADO.
Son redes eléctricas formadas sobre o dentro un substrato, este substrato continuo está
hecho de un material semiconductor o aislante y sirve de soporte para varios elementos
interconectados. Sus elementos constituyentes contribuyen directamente a su
funcionamiento y pueden ser diodos, transistores, resistencias, condensadores, etc.

CIRCUITO INTEGRADO MULTILÁMINA.
Los elementos están formados sobre dos o más láminas semiconductoras o dentro de
ellas, las cuales están unidas por separado a un substrato.

CIRCUITO INTEGRADO PELICULAR.
Sus elementos están formados sobre un substrato aislante (vidrio, material cerámico).

CIRCUITO INTEGRADO HIBRIDO.
Consiste en una combinación de dos o más tipos de circuito integrado, monolítico,
pelicular, o bien un tipo de circuito integrado junto con elementos discretos.

CIRCUITO DISCRETO.
Es un circuito en el cual se reúnen los elementos del circuito eléctrico, los cuales están
fabricados por separado, mediante hilos o conductores impresos. Discreto significa que
está constituido por partes separadas unas de otras. Son opuestos a los integrados en su
fabricación.

 SEMICONDUCTORES

ESTRUCTURA ATÓMICA:
Como sabemos existen materiales capaces de conducir la corriente eléctrica mejor que
otros. Generalizando, se dice que los materiales que presentan poca resistencia al paso de
la corriente eléctrica son conductores. Analógicamente, los que ofrecen mucha resistencia
al paso de esta, son llamados aislantes. No existe el aislante perfecto y prácticamente
tampoco el conductor perfecto.
Existe un tercer grupo de materiales denominados semiconductores que, como su nombre
lo indica, conducen la corriente bajo ciertas condiciones.

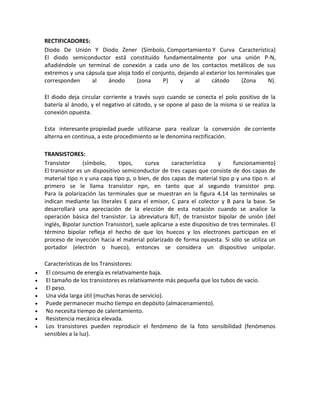

RECTIFICADORES:
Diodo De Unión Y Diodo Zener (Símbolo, Comportamiento Y Curva Característica)
El diodo semiconductor está constituido fundamentalmente por una unión P-N,
añadiéndole un terminal de conexión a cada uno de los contactos metálicos de sus
extremos y una cápsula que aloja todo el conjunto, dejando al exterior los terminales que
corresponden al ánodo (zona P) y al cátodo (Zona N).

El diodo deja circular corriente a través suyo cuando se conecta el polo positivo de la
batería al ánodo, y el negativo al cátodo, y se opone al paso de la misma si se realiza la
conexión opuesta.

Esta interesante propiedad puede utilizarse para realizar la conversión de corriente
alterna en continua, a este procedimiento se le denomina rectificación.

TRANSISTORES:
Transistor (símbolo, tipos, curva característica y funcionamiento)
El transistor es un dispositivo semiconductor de tres capas que consiste de dos capas de
material tipo n y una capa tipo p, o bien, de dos capas de material tipo p y una tipo n. al
primero se le llama transistor npn, en tanto que al segundo transistor pnp.
Para la polarización las terminales que se muestran en la figura 4.14 las terminales se
indican mediante las literales E para el emisor, C para el colector y B para la base. Se
desarrollará una apreciación de la elección de esta notación cuando se analice la
operación básica del transistor. La abreviatura BJT, de transistor bipolar de unión (del
inglés, Bipolar Junction Transistor), suele aplicarse a este dispositivo de tres terminales. El
término bipolar refleja el hecho de que los huecos y los electrones participan en el
proceso de inyección hacia el material polarizado de forma opuesta. Si sólo se utiliza un
portador (electrón o hueco), entonces se considera un dispositivo unipolar.

Características de los Transistores:
 El consumo de energía es relativamente baja.
 El tamaño de los transistores es relativamente más pequeña que los tubos de vacío.
 El peso.
 Una vida larga útil (muchas horas de servicio).
 Puede permanecer mucho tiempo en depósito (almacenamiento).
 No necesita tiempo de calentamiento.
 Resistencia mecánica elevada.
 Los transistores pueden reproducir el fenómeno de la foto sensibilidad (fenómenos
sensibles a la luz).

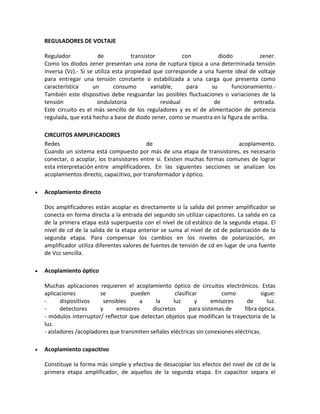

REGULADORES DE VOLTAJE

Regulador de transistor con diodo zener.
Como los diodos zener presentan una zona de ruptura típica a una determinada tensión
inversa (Vz).- Si se utiliza esta propiedad que corresponde a una fuente ideal de voltaje
para entregar una tensión constante o estabilizada a una carga que presenta como
característica un consumo variable, para su funcionamiento.-
También este dispositivo debe resguardar las posibles fluctuaciones o variaciones de la
tensión ondulatoria residual de entrada.
Este circuito es el más sencillo de los reguladores y es el de alimentación de potencia
regulada, que está hecho a base de diodo zener, como se muestra en la figura de arriba.

CIRCUITOS AMPLIFICADORES
Redes de acoplamiento.
Cuando un sistema está compuesto por más de una etapa de transistores, es necesario
conectar, o acoplar, los transistores entre sí. Existen muchas formas comunes de lograr
esta interpretación entre amplificadores. En las siguientes secciones se analizan los
acoplamientos directo, capacitivo, por transformador y óptico.

 Acoplamiento directo

Dos amplificadores están acoplar es directamente si la salida del primer amplificador se
conecta en forma directa a la entrada del segundo sin utilizar capacitores. La salida en ca
de la primera etapa está superpuesta con el nivel de cd estático de la segunda etapa. El
nivel de cd de la salida de la etapa anterior se suma al nivel de cd de polarización de la
segunda etapa. Para compensar los cambios en los niveles de polarización, en
amplificador utiliza diferentes valores de fuentes de tensión de cd en lugar de una fuente
de Vcc sencilla.

 Acoplamiento óptico

Muchas aplicaciones requieren el acoplamiento óptico de circuitos electrónicos. Estas
aplicaciones se pueden clasificar como sigue:
- dispositivos sensibles a la luz y emisores de luz.
- detectores y emisores discretos para sistemas de fibra óptica.
- módulos interruptor/ reflector que detectan objetos que modifican la trayectoria de la
luz.
- aisladores /acopladores que transmiten señales eléctricas sin conexiones eléctricas.

 Acoplamiento capacitivo

Constituye la forma más simple y efectiva de desacoplar los efectos del nivel de cd de la
primera etapa amplificador, de aquellos de la segunda etapa. En capacitor separa el

componente de cd de la señal de ca. Por tanto, la etapa anterior no afecta la polarización
de la siguiente. Para asegurar que la señal no cambie de manera significativa por la adición
de un capacitor, es necesario que esté se comporte como cortocircuito para todas las
frecuencias a amplificar.

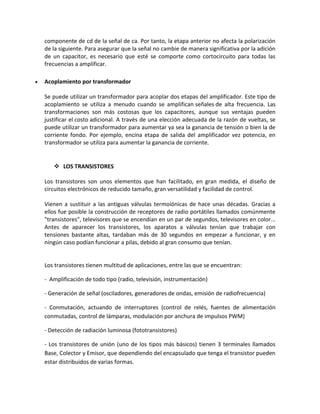

 Acoplamiento por transformador

Se puede utilizar un transformador para acoplar dos etapas del amplificador. Este tipo de
acoplamiento se utiliza a menudo cuando se amplifican señales de alta frecuencia. Las
transformaciones son más costosas que los capacitores, aunque sus ventajas pueden
justificar el costo adicional. A través de una elección adecuada de la razón de vueltas, se
puede utilizar un transformador para aumentar ya sea la ganancia de tensión o bien la de
corriente fondo. Por ejemplo, encina etapa de salida del amplificador vez potencia, en
transformador se utiliza para aumentar la ganancia de corriente.

 LOS TRANSISTORES

Los transistores son unos elementos que han facilitado, en gran medida, el diseño de
circuitos electrónicos de reducido tamaño, gran versatilidad y facilidad de control.

Vienen a sustituir a las antiguas válvulas termoiónicas de hace unas décadas. Gracias a
ellos fue posible la construcción de receptores de radio portátiles llamados comúnmente
"transistores", televisores que se encendían en un par de segundos, televisores en color...
Antes de aparecer los transistores, los aparatos a válvulas tenían que trabajar con
tensiones bastante altas, tardaban más de 30 segundos en empezar a funcionar, y en
ningún caso podían funcionar a pilas, debido al gran consumo que tenían.

Los transistores tienen multitud de aplicaciones, entre las que se encuentran:

- Amplificación de todo tipo (radio, televisión, instrumentación)

- Generación de señal (osciladores, generadores de ondas, emisión de radiofrecuencia)

- Conmutación, actuando de interruptores (control de relés, fuentes de alimentación
conmutadas, control de lámparas, modulación por anchura de impulsos PWM)

- Detección de radiación luminosa (fototransistores)

- Los transistores de unión (uno de los tipos más básicos) tienen 3 terminales llamados
Base, Colector y Emisor, que dependiendo del encapsulado que tenga el transistor pueden
estar distribuidos de varias formas.

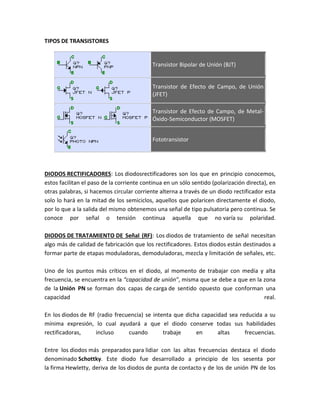

TIPOS DE TRANSISTORES construcción y de uso más frecuente y su simbología:

Transistor Bipolar de Unión (BJT)

Transistor de Efecto de Campo, de Unión
(JFET)

Transistor de Efecto de Campo, de Metal-
Óxido-Semiconductor (MOSFET)

Fototransistor

DIODOS RECTIFICADORES: Los diodosrectificadores son los que en principio conocemos,
estos facilitan el paso de la corriente continua en un sólo sentido (polarización directa), en
otras palabras, si hacemos circular corriente alterna a través de un diodo rectificador esta
solo lo hará en la mitad de los semiciclos, aquellos que polaricen directamente el diodo,
por lo que a la salida del mismo obtenemos una señal de tipo pulsatoria pero continua. Se
conoce por señal o tensión continua aquella que no varía su polaridad.

DIODOS DE TRATAMIENTO DE Señal (RF): Los diodos de tratamiento de señal necesitan
algo más de calidad de fabricación que los rectificadores. Estos diodos están destinados a
formar parte de etapas moduladoras, demoduladoras, mezcla y limitación de señales, etc.

Uno de los puntos más críticos en el diodo, al momento de trabajar con media y alta
frecuencia, se encuentra en la “capacidad de unión", misma que se debe a que en la zona
de la Unión PN se forman dos capas de carga de sentido opuesto que conforman una
capacidad real.

En los diodos de RF (radio frecuencia) se intenta que dicha capacidad sea reducida a su
mínima expresión, lo cual ayudará a que el diodo conserve todas sus habilidades
rectificadoras, incluso cuando trabaje en altas frecuencias.

Entre los diodos más preparados para lidiar con las altas frecuencias destaca el diodo
denominado Schottky. Este diodo fue desarrollado a principio de los sesenta por
la firma Hewletty, deriva de los diodos de punta de contacto y de los de unión PN de los

que han heredado el procedimiento de fabricación.

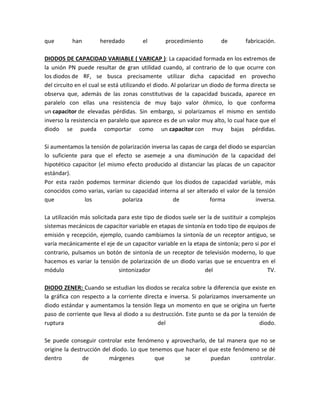

DIODOS DE CAPACIDAD VARIABLE ( VARICAP ): La capacidad formada en los extremos de
la unión PN puede resultar de gran utilidad cuando, al contrario de lo que ocurre con
los diodos de RF, se busca precisamente utilizar dicha capacidad en provecho
del circuito en el cual se está utilizando el diodo. Al polarizar un diodo de forma directa se
observa que, además de las zonas constitutivas de la capacidad buscada, aparece en
paralelo con ellas una resistencia de muy bajo valor óhmico, lo que conforma
un capacitor de elevadas pérdidas. Sin embargo, si polarizamos el mismo en sentido
inverso la resistencia en paralelo que aparece es de un valor muy alto, lo cual hace que el
diodo se pueda comportar como un capacitor con muy bajas pérdidas.

Si aumentamos la tensión de polarización inversa las capas de carga del diodo se esparcían
lo suficiente para que el efecto se asemeje a una disminución de la capacidad del
hipotético capacitor (el mismo efecto producido al distanciar las placas de un capacitor
estándar).
Por esta razón podemos terminar diciendo que los diodos de capacidad variable, más
conocidos como varias, varían su capacidad interna al ser alterado el valor de la tensión
que los polariza de forma inversa.

La utilización más solicitada para este tipo de diodos suele ser la de sustituir a complejos
sistemas mecánicos de capacitor variable en etapas de sintonía en todo tipo de equipos de
emisión y recepción, ejemplo, cuando cambiamos la sintonía de un receptor antiguo, se
varía mecánicamente el eje de un capacitor variable en la etapa de sintonía; pero si por el
contrario, pulsamos un botón de sintonía de un receptor de televisión moderno, lo que
hacemos es variar la tensión de polarización de un diodo varias que se encuentra en el
módulo sintonizador del TV.

DIODO ZENER: Cuando se estudian los diodos se recalca sobre la diferencia que existe en
la gráfica con respecto a la corriente directa e inversa. Si polarizamos inversamente un
diodo estándar y aumentamos la tensión llega un momento en que se origina un fuerte
paso de corriente que lleva al diodo a su destrucción. Este punto se da por la tensión de
ruptura del diodo.

Se puede conseguir controlar este fenómeno y aprovecharlo, de tal manera que no se
origine la destrucción del diodo. Lo que tenemos que hacer el que este fenómeno se dé
dentro de márgenes que se puedan controlar.

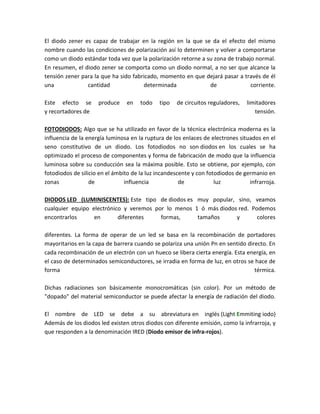

El diodo zener es capaz de trabajar en la región en la que se da el efecto del mismo
nombre cuando las condiciones de polarización así lo determinen y volver a comportarse
como un diodo estándar toda vez que la polarización retorne a su zona de trabajo normal.
En resumen, el diodo zener se comporta como un diodo normal, a no ser que alcance la
tensión zener para la que ha sido fabricado, momento en que dejará pasar a través de él
una cantidad determinada de corriente.

Este efecto se produce en todo tipo de circuitos reguladores, limitadores
y recortadores de tensión.

FOTODIODOS: Algo que se ha utilizado en favor de la técnica electrónica moderna es la
influencia de la energía luminosa en la ruptura de los enlaces de electrones situados en el
seno constitutivo de un diodo. Los fotodiodos no son diodos en los cuales se ha
optimizado el proceso de componentes y forma de fabricación de modo que la influencia
luminosa sobre su conducción sea la máxima posible. Esto se obtiene, por ejemplo, con
fotodiodos de silicio en el ámbito de la luz incandescente y con fotodiodos de germanio en
zonas de influencia de luz infrarroja.

DIODOS LED (LUMINISCENTES): Este tipo de diodos es muy popular, sino, veamos
cualquier equipo electrónico y veremos por lo menos 1 ó más diodos red. Podemos
encontrarlos en diferentes formas, tamaños y colores

diferentes. La forma de operar de un led se basa en la recombinación de portadores
mayoritarios en la capa de barrera cuando se polariza una unión Pn en sentido directo. En
cada recombinación de un electrón con un hueco se libera cierta energía. Esta energía, en
el caso de determinados semiconductores, se irradia en forma de luz, en otros se hace de
forma térmica.

Dichas radiaciones son básicamente monocromáticas (sin color). Por un método de
"dopado" del material semiconductor se puede afectar la energía de radiación del diodo.

El nombre de LED se debe a su abreviatura en inglés (Light Emmiting iodo)
Además de los diodos led existen otros diodos con diferente emisión, como la infrarroja, y
que responden a la denominación IRED (Diodo emisor de infra-rojos).

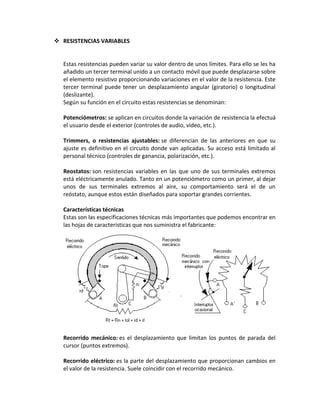

 RESISTENCIAS VARIABLES

Estas resistencias pueden variar su valor dentro de unos límites. Para ello se les ha
añadido un tercer terminal unido a un contacto móvil que puede desplazarse sobre
el elemento resistivo proporcionando variaciones en el valor de la resistencia. Este
tercer terminal puede tener un desplazamiento angular (giratorio) o longitudinal
(deslizante).
Según su función en el circuito estas resistencias se denominan:

Potenciómetros: se aplican en circuitos donde la variación de resistencia la efectuá
el usuario desde el exterior (controles de audio, video, etc.).

Trimmers, o resistencias ajustables: se diferencian de las anteriores en que su
ajuste es definitivo en el circuito donde van aplicadas. Su acceso está limitado al
personal técnico (controles de ganancia, polarización, etc.).

Reostatos: son resistencias variables en las que uno de sus terminales extremos
está eléctricamente anulado. Tanto en un potenciómetro como un primer, al dejar
unos de sus terminales extremos al aire, su comportamiento será el de un
reóstato, aunque estos están diseñados para soportar grandes corrientes.

Características técnicas
Estas son las especificaciones técnicas más importantes que podemos encontrar en
las hojas de características que nos suministra el fabricante:

Recorrido mecánico: es el desplazamiento que limitan los puntos de parada del
cursor (puntos extremos).

Recorrido eléctrico: es la parte del desplazamiento que proporcionan cambios en
el valor de la resistencia. Suele coincidir con el recorrido mecánico.

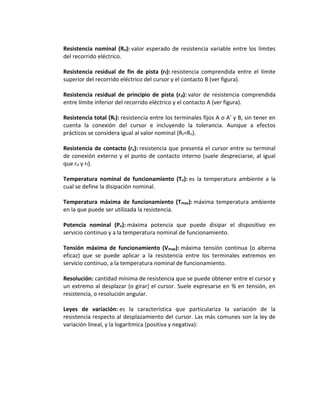

Resistencia nominal (Rn): valor esperado de resistencia variable entre los límites
del recorrido eléctrico.

Resistencia residual de fin de pista (rf): resistencia comprendida entre el límite
superior del recorrido eléctrico del cursor y el contacto B (ver figura).

Resistencia residual de principio de pista (r d): valor de resistencia comprendida
entre límite inferior del recorrido eléctrico y el contacto A (ver figura).

Resistencia total (Rt): resistencia entre los terminales fijos A o A' y B, sin tener en
cuenta la conexión del cursor e incluyendo la tolerancia. Aunque a efectos
prácticos se considera igual al valor nominal (Rt=Rn).

Resistencia de contacto (rc): resistencia que presenta el cursor entre su terminal
de conexión externo y el punto de contacto interno (suele despreciarse, al igual
que rd y rf).

Temperatura nominal de funcionamiento (Tn): es la temperatura ambiente a la
cual se define la disipación nominal.

Temperatura máxima de funcionamiento (Tmax): máxima temperatura ambiente
en la que puede ser utilizada la resistencia.

Potencia nominal (Pn): máxima potencia que puede disipar el dispositivo en
servicio continuo y a la temperatura nominal de funcionamiento.

Tensión máxima de funcionamiento (Vmax): máxima tensión continua (o alterna
eficaz) que se puede aplicar a la resistencia entre los terminales extremos en
servicio continuo, a la temperatura nominal de funcionamiento.

Resolución: cantidad mínima de resistencia que se puede obtener entre el cursor y
un extremo al desplazar (o girar) el cursor. Suele expresarse en % en tensión, en
resistencia, o resolución angular.

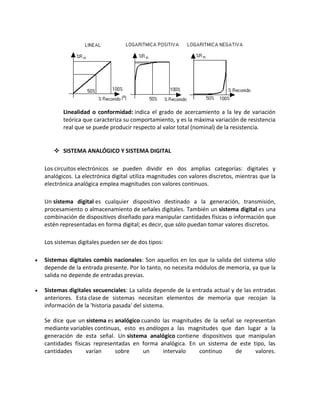

Leyes de variación: es la característica que particulariza la variación de la
resistencia respecto al desplazamiento del cursor. Las más comunes son la ley de
variación lineal, y la logarítmica (positiva y negativa):

Linealidad o conformidad: indica el grado de acercamiento a la ley de variación
teórica que caracteriza su comportamiento, y es la máxima variación de resistencia
real que se puede producir respecto al valor total (nominal) de la resistencia.

 SISTEMA ANALÓGICO Y SISTEMA DIGITAL

Los circuitos electrónicos se pueden dividir en dos amplias categorías: digitales y
analógicos. La electrónica digital utiliza magnitudes con valores discretos, mientras que la
electrónica analógica emplea magnitudes con valores continuos.

Un sistema digital es cualquier dispositivo destinado a la generación, transmisión,
procesamiento o almacenamiento de señales digitales. También un sistema digital es una
combinación de dispositivos diseñado para manipular cantidades físicas o información que
estén representadas en forma digital; es decir, que sólo puedan tomar valores discretos.

Los sistemas digitales pueden ser de dos tipos:

 Sistemas digitales combis nacionales: Son aquellos en los que la salida del sistema sólo
depende de la entrada presente. Por lo tanto, no necesita módulos de memoria, ya que la
salida no depende de entradas previas.

 Sistemas digitales secuenciales: La salida depende de la entrada actual y de las entradas
anteriores. Esta clase de sistemas necesitan elementos de memoria que recojan la
información de la 'historia pasada' del sistema.

Se dice que un sistema es analógico cuando las magnitudes de la señal se representan
mediante variables continuas, esto es análogas a las magnitudes que dan lugar a la
generación de esta señal. Un sistema analógico contiene dispositivos que manipulan
cantidades físicas representadas en forma analógica. En un sistema de este tipo, las
cantidades varían sobre un intervalo continuo de valores.

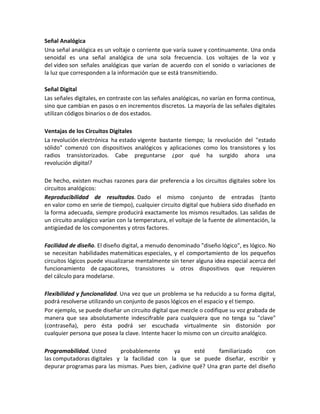

Señal Analógica
Una señal analógica es un voltaje o corriente que varía suave y continuamente. Una onda
senoidal es una señal analógica de una sola frecuencia. Los voltajes de la voz y
del video son señales analógicas que varían de acuerdo con el sonido o variaciones de
la luz que corresponden a la información que se está transmitiendo.

Señal Digital
Las señales digitales, en contraste con las señales analógicas, no varían en forma continua,
sino que cambian en pasos o en incrementos discretos. La mayoría de las señales digitales
utilizan códigos binarios o de dos estados.

Ventajas de los Circuitos Digitales
La revolución electrónica ha estado vigente bastante tiempo; la revolución del "estado
sólido" comenzó con dispositivos analógicos y aplicaciones como los transistores y los
radios transistorizados. Cabe preguntarse ¿por qué ha surgido ahora una
revolución digital?

De hecho, existen muchas razones para dar preferencia a los circuitos digitales sobre los
circuitos analógicos:
Reproducibilidad de resultados. Dado el mismo conjunto de entradas (tanto
en valor como en serie de tiempo), cualquier circuito digital que hubiera sido diseñado en
la forma adecuada, siempre producirá exactamente los mismos resultados. Las salidas de
un circuito analógico varían con la temperatura, el voltaje de la fuente de alimentación, la
antigüedad de los componentes y otros factores.

Facilidad de diseño. El diseño digital, a menudo denominado "diseño lógico", es lógico. No
se necesitan habilidades matemáticas especiales, y el comportamiento de los pequeños
circuitos lógicos puede visualizarse mentalmente sin tener alguna idea especial acerca del
funcionamiento de capacitores, transistores u otros dispositivos que requieren
del cálculo para modelarse.

Flexibilidad y funcionalidad. Una vez que un problema se ha reducido a su forma digital,
podrá resolverse utilizando un conjunto de pasos lógicos en el espacio y el tiempo.
Por ejemplo, se puede diseñar un circuito digital que mezcle o codifique su voz grabada de
manera que sea absolutamente indescifrable para cualquiera que no tenga su "clave"
(contraseña), pero ésta podrá ser escuchada virtualmente sin distorsión por
cualquier persona que posea la clave. Intente hacer lo mismo con un circuito analógico.

Programabilidad. Usted probablemente ya esté familiarizado con
las computadoras digitales y la facilidad con la que se puede diseñar, escribir y

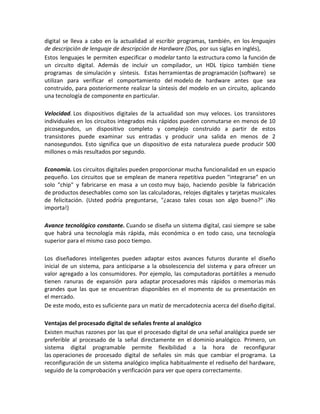

depurar programas para las mismas. Pues bien, ¿adivine qué? Una gran parte del diseño

digital se lleva a cabo en la actualidad al escribir programas, también, en los lenguajes
de descripción de lenguaje de descripción de Hardware (Dos, por sus siglas en inglés),
Estos lenguajes le permiten especificar o modelar tanto la estructura como la función de
un circuito digital. Además de incluir un compilador, un HDL típico también tiene
programas de simulación y síntesis. Estas herramientas de programación (software) se
utilizan para verificar el comportamiento del modelo de hardware antes que sea
construido, para posteriormente realizar la síntesis del modelo en un circuito, aplicando
una tecnología de componente en particular.

Velocidad. Los dispositivos digitales de la actualidad son muy veloces. Los transistores
individuales en los circuitos integrados más rápidos pueden conmutarse en menos de 10
picosegundos, un dispositivo completo y complejo construido a partir de estos
transistores puede examinar sus entradas y producir una salida en menos de 2
nanosegundos. Esto significa que un dispositivo de esta naturaleza puede producir 500
millones o más resultados por segundo.

Economía. Los circuitos digitales pueden proporcionar mucha funcionalidad en un espacio
pequeño. Los circuitos que se emplean de manera repetitiva pueden "integrarse" en un
solo "chip" y fabricarse en masa a un costo muy bajo, haciendo posible la fabricación
de productos desechables como son las calculadoras, relojes digitales y tarjetas musicales
de felicitación. (Usted podría preguntarse, "¿acaso tales cosas son algo bueno?" ¡No
importa!)

Avance tecnológico constante. Cuando se diseña un sistema digital, casi siempre se sabe
que habrá una tecnología más rápida, más económica o en todo caso, una tecnología
superior para el mismo caso poco tiempo.

Los diseñadores inteligentes pueden adaptar estos avances futuros durante el diseño
inicial de un sistema, para anticiparse a la obsolescencia del sistema y para ofrecer un
valor agregado a los consumidores. Por ejemplo, las computadoras portátiles a menudo
tienen ranuras de expansión para adaptar procesadores más rápidos o memorias más
grandes que las que se encuentran disponibles en el momento de su presentación en
el mercado.
De este modo, esto es suficiente para un matiz de mercadotecnia acerca del diseño digital.

Ventajas del procesado digital de señales frente al analógico
Existen muchas razones por las que el procesado digital de una señal analógica puede ser
preferible al procesado de la señal directamente en el dominio analógico. Primero, un
sistema digital programable permite flexibilidad a la hora de reconfigurar
las operaciones de procesado digital de señales sin más que cambiar el programa. La
reconfiguración de un sistema analógico implica habitualmente el rediseño del hardware,
seguido de la comprobación y verificación para ver que opera correctamente.

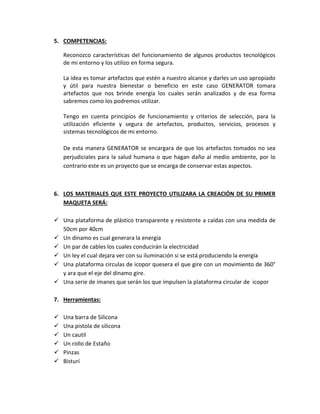

5. COMPETENCIAS:

Reconozco características del funcionamiento de algunos productos tecnológicos
de mi entorno y los utilizo en forma segura.

La idea es tomar artefactos que estén a nuestro alcance y darles un uso apropiado
y útil para nuestra bienestar o beneficio en este caso GENERATOR tomara
artefactos que nos brinde energía los cuales serán analizados y de esa forma
sabremos como los podremos utilizar.

Tengo en cuenta principios de funcionamiento y criterios de selección, para la
utilización eficiente y segura de artefactos, productos, servicios, procesos y
sistemas tecnológicos de mi entorno.

De esta manera GENERATOR se encargara de que los artefactos tomados no sea
perjudiciales para la salud humana o que hagan daño al medio ambiente, por lo
contrario este es un proyecto que se encarga de conservar estas aspectos.

6. LOS MATERIALES QUE ESTE PROYECTO UTILIZARA LA CREACIÓN DE SU PRIMER
MAQUETA SERÁ:

 Una plataforma de plástico transparente y resistente a caídas con una medida de
50cm por 40cm
 Un dinamo es cual generara la energía
 Un par de cables los cuales conducirán la electricidad
 Un ley el cual dejara ver con su iluminación si se está produciendo la energía
 Una plataforma circulas de icopor quesera el que gire con un movimiento de 360°
y ara que el eje del dinamo gire.
 Una serie de imanes que serán los que impulsen la plataforma circular de icopor

7. Herramientas:

 Una barra de Silicona
 Una pistola de silicona
 Un cautil
 Un rollo de Estaño
 Pinzas
 Bisturí

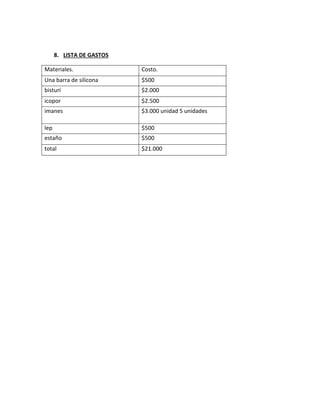

8. LISTA DE GASTOS

Materiales. Costo.
Una barra de silicona $500
bisturí $2.000
icopor $2.500
imanes $3.000 unidad 5 unidades

lep $500
estaño $500
total $21.000

Generator
