Esp. tecnicas cajas colectivas (enersa)

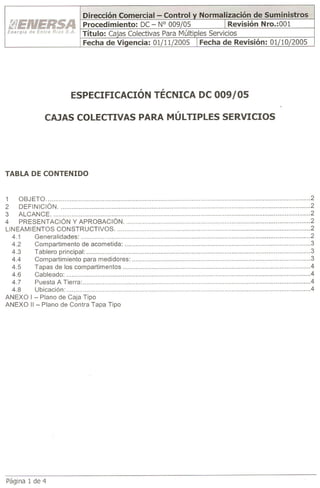

- 1. ESPECIFICACIÓN TÉCNICA De 009/05 CAJAS COLECTIVAS PARA MÚLTIPLES SERVICIOS TABLA DE CONTENIDO 1 OBJ ETO 2 2 DEF IN IC IÓN 2 3 ALCANCE 2 4 PRESENTACiÓN Y APROBACiÓN 2 LI N EAM lENTOS CON STRU CTIVOS 2 4.1 Generalidades: 2 4.2 Compartimento de acometida: 3 43 Tablero principal: 3 4.4 Compartimiento para medidores: 3 4.5 Tapas de los compartimentos 4 4.6 Cableado: .4 4.7 Puesta A Tierra: 4 4.8 Ubicación: 4 ANEXO I - Plano de Caja Tipo ANEXO II - Plano de Contra Tapa Tipo Página 1 de 4

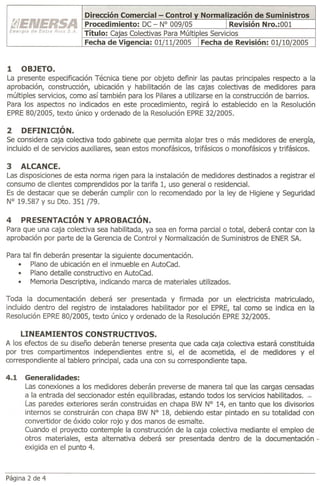

- 2. Dirección Comercial - Control Procedimiento: DC - N° 009/05 Título: Cajas Colectivas Para Múlti Fecha de Viaencia: 01/11/2005 1 OBJETO. La presente especificación Técnica tiene por objeto definir las pautas principales respecto a la aprobación, construcción, ubicación y habilitación de las cajas colectivas de medidores para múltiples servicios, como así también para los Pilares a utilizarse en la construcción de barrios. Para los aspectos no indicados en este procedimiento, regirá lo establecido en la Resolución EPRE80/2005, texto único y ordenado de la Resolución EPRE32/2005. 2 DEFINICIÓN. Se considera caja colectiva todo gabinete que permita alojar tres o más medidores de energía, incluido el de servicios auxiliares, sean estos monofásicos, trifásicos o monofásicos y trifásicos. 3 ALCANCE. Las disposiciones de esta norma rigen para la instalación de medidores destinados a registrar el consumo de clientes comprendidos por la tarifa 1, uso general o residencial. Es de destacar que se deberán cumplir con lo recomendado por la ley de Higiene y Seguridad N° 19.587 Y su Dto. 351/79. 4 PRESENTACIÓN Y APROBACIÓN. Para que una caja colectiva sea habilitada, ya sea en forma parcial o total, deberá contar con la aprobación por parte de la Gerencia de Control y Normalización de Suministros de ENERSA. Para tal fin deberán presentar la siguiente documentación. • Plano de ubicación en el inmueble en AutoCad. • Plano detalle constructivo en AutoCad. • Memoria Descriptiva, indicando marca de materiales utilizados. Toda la documentación deberá ser presentada y firmada por un electricista matriculado, incluido dentro del registro de instaladores habilitador por el EPRE, tal como se indica en la Resolución EPRE80/2005, texto único y ordenado de la Resolución EPRE32/2005. LINEAMIENTOS CONSTRUCTIVOS. A los efectos de su diseño deberán tenerse presenta que cada caja colectiva estará constituida por tres compartimentos independientes entre si, el de acometida, el de medidores y el correspondiente al tablero principal, cada una con su correspondiente tapa. 4.1 Generalidades: Las conexiones a los medidores deberán preverse de manera tal que las cargas censadas a la entrada del seccionador estén equilibradas, estando todos los servicios habilitados. = Las paredes exteriores serán construidas en chapa BW N° 14, en tanto que los divisorios internos se construirán con chapa BW N° 18, debiendo estar pintado en su totalidad con convertidor de óxido color rojo y dos manos de esmalte. Cuando el proyecto contemple la construcción de la caja colectiva mediante el empleo de otros materiales, esta alternativa deberá ser presentada dentro de la documentación- exigida en el punto 4. Página 2 de 4

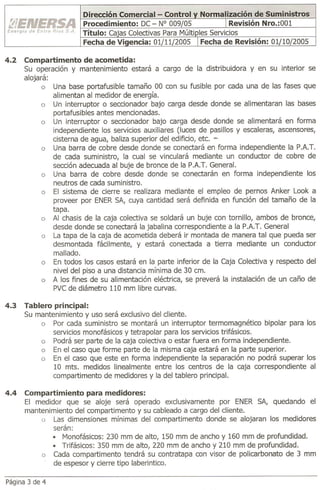

- 3. 4.2 Compartimento de acometida: Su operación y mantenimiento estará a cargo de la distribuidora y en su interior se alojará: a Una base portafusible tamaño 00 con su fusible por cada una de las fases que alimentan al medidor de energía. a Un interruptor o seccionador bajo carga desde donde se alimentaran las bases portafusibles antes mencionadas. a Un interruptor o seccionador bajo carga desde donde se alimentará en forma independiente los servicios auxiliares (luces de pasillos y escaleras, ascensores, cisterna de agua, baliza superior del edificio, etc. - a Una barra de cobre desde donde se conectará en forma independiente la PAT. de cada suministro, la cual se vinculará mediante un conductor de cobre de sección adecuada al buje de bronce de la PAT. General. a Una barra de cobre desde donde se conectarán en forma independiente los neutros de cada suministro. a El sistema de cierre se realizara mediante el empleo de pernos Anker Look a proveer por ENER SA, cuya cantidad será definida en función del tamaño de la tapa. a Al chasis de la caja colectiva se soldará un buje con tornillo, ambos de bronce, desde donde se conectará la jabalina correspondiente a la PAT. General a La tapa de la caja de acometida deberá ir montada de manera tal que pueda ser desmontada fácilmente, y estará conectada a tierra mediante un conductor mallado. a En todos los casos estará en la parte inferior de la Caja Colectiva y respecto del nivel del piso a una distancia mínima de 30 cm. a A los fines de su alimentación eléctrica, se preverá la instalación de un caño de PVC de diámetro 110 mm libre curvas. 4.3 Tablero principal: Su mantenimiento y uso será exclusivo del cliente. a Por cada suministro se montará un interruptor termomagnético bipolar para los servicios monofásicos y tetrapolar para los servicios trifásicos. a Podrá ser parte de la caja colectiva o estar fuera en forma independiente. a En el caso que forme parte de la misma caja estará en la parte superior. a En el caso que este en forma independiente la separación no podrá superar los 10 mts. medidos linealmente entre los centros de la caja correspondiente al compartimento de medidores y la del tablero principal. 4.4 Compartimiento para medidores: El medidor que se aloje será operado exclusivamente por ENER SA, quedando el mantenimiento del compartimento y su cableado a cargo del cliente. o Las dimensiones mínimas del compartimento donde se alojaran los medidores serán: • Monofásicos: 230 mm de alto, 150 mm de ancho y 160 mm de profundidad . • Trifásicos: 350 mm de alto, 220 mm de ancho y 210 mm de profundidad. a Cada compartimento tendrá su contratapa con visor de policarbonato de 3 mm de espesor y cierre tipo laberintico. Página 3 de 4

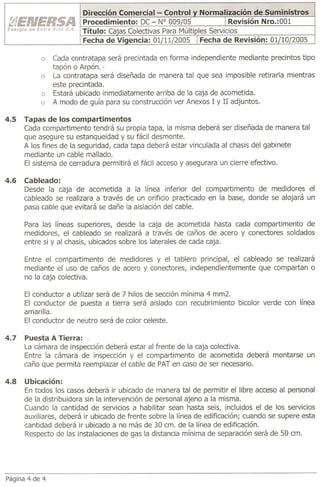

- 4. o Cada contratapa será precintada en forma independiente mediante precintos tipo tapón o Arpón. - o La contratapa será diseñada de manera tal que sea imposible retirarla mientras este precintada. o Estará ubicado inmediatamente arriba de la caja de acometida. o A modo de guía para su construcción ver Anexos 1 y II adjuntos. 4.5 Tapas de los compartimentos Cada compartimento tendrá su propia tapa, la misma deberá ser diseñada de manera tal que asegure su estanqueidad y su fácil desmonte. A los fines de la seguridad, cada tapa deberá estar vinculada al chasis del gabinete mediante un cable mallado. El sistema de cerradura permitirá el fácil acceso y asegurara un cierre efectivo. 4.6 Cableado: Desde la caja de acometida a la línea inferior del compartimento de medidores el cableado se realizara a través de un orificio practicado en la base, donde se alojará un pasa cable que evitará se dañe la aislación del cable. Para las líneas superiores, desde la caja de acometida hasta cada compartimento de medidores, el cableado se realizará a través de caños de acero y conectores soldados entre si y al chasis, ubicados sobre los laterales de cada caja. Entre el compartimento de medidores y el tablero principal, el cableado se realizará mediante el uso de caños de acero y conectores, independientemente que compartan o no la caja colectiva. El conductor a utilizar será de 7 hilos de sección mínima 4 mm2. El conductor de puesta a tierra será aislado con recubrimiento bicolor verde con línea amarilla. El conductor de neutro será de color celeste. 4.7 Puesta A Tierra: ~ La cámara de inspección deberá estar al frente de la caja colectiva. Entre la cámara de inspección y el compartimento de acometida deberá montarse un caño que permita reemplazar el cable de PAT en caso de ser necesario. 4.8 Ubicación: En todos los casos deberá ir ubicado de manera tal de permitir el libre acceso al personal de la distribuidora sin la intervención de personal ajeno a la misma. Cuando la cantidad de servicios a habilitar sean hasta seis, incluidos el de los servicios auxiliares, deberá ir ubicado de frente sobre la línea de edificación; cuando se supere esta cantidad deberá ir ubicado a no más de 30 cm. de la línea de edificación. Respecto de las instalaciones de gas la distancia mínima de separación será de 50 cm. Página 4 de 4
