El documento elaborado por el Dr. Rolf A. Miranda M. trata sobre la electrocardiografía clínica, incluyendo nomenclaturas, derivaciones unipolares y bipolares, y análisis de trazo electrocardiográfico. Se detalla la estandarización de la lectura del electrocardiograma y diferentes intervalos como el QTi y R-R. Además, se aborda la interpretación de ritmos, sobrecargas y arritmias.

Salud y medicina

Dr. Rolf A. Miranda M.

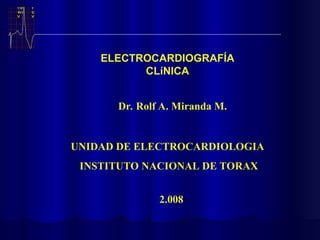

UNIDAD DE ELECTROCARDIOLOGIA
INSTITUTO NACIONAL DE TORAX
2.008
ELECTROCARDIOGRAFÍA
CLíNICA

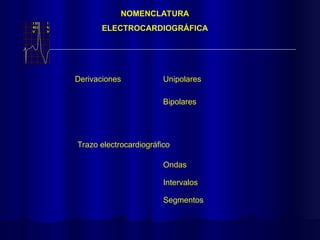

NOMENCLATURA
ELECTROCARDIOGRÁFICA
Derivaciones
Trazo electrocardiográfico
Unipolares
Bipolares
Ondas
Intervalos
Segmentos

DERIVACIONES

DERIVACIONES
Unipolares
Bipolares
+
-

V1
V6
PLANO
FRONTAL
PLANO
HORIZONTAL

DI
DII DIII

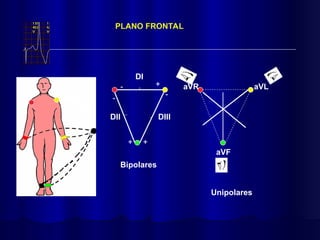

PLANO FRONTAL
-
+
+
-
+
- aVR aVL
aVF
Bipolares
Unipolares

V1
V6

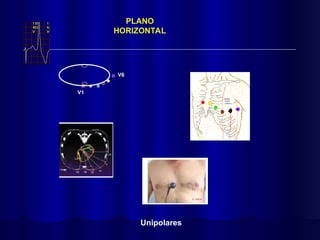

PLANO
HORIZONTAL
Unipolares

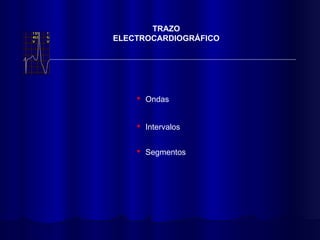

TRAZO
ELECTROCARDIOGRÁFICO
Ondas
Intervalos
Segmentos

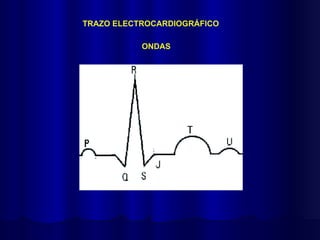

TRAZO ELECTROCARDIOGRÁFICO

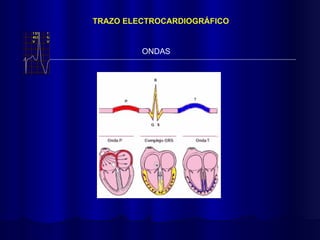

ONDAS

TRAZO ELECTROCARDIOGRÁFICO
ONDAS

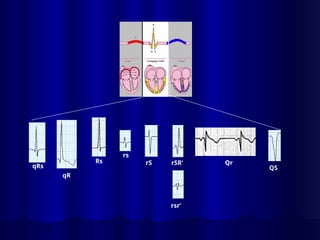

qRs
Rs
qR
rs
rS rSR’ Qr
QS
rsr’

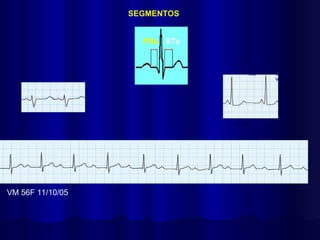

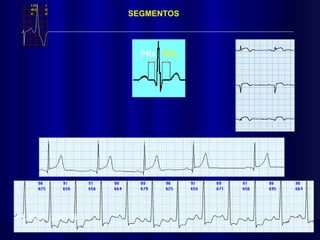

SEGMENTOS
VM 56F 11/10/05
STs
PRs

NL 80aM 25/9/06
STs
PRs
SEGMENTOS

QTi QTi
R-R
R-R
QTi
PRi

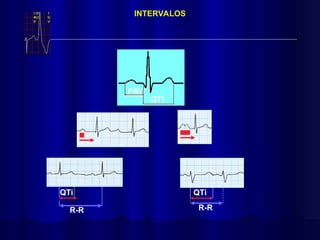

INTERVALOS

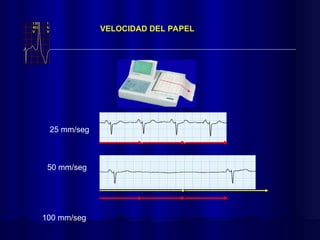

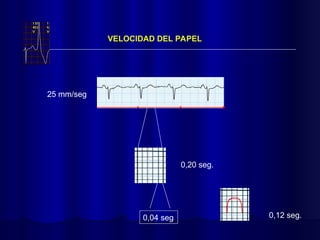

VELOCIDAD DEL PAPEL
25 mm/seg
50 mm/seg
100 mm/seg

VELOCIDAD DEL PAPEL
25 mm/seg
0,04 seg
0,20 seg.
0,12 seg.

?
?

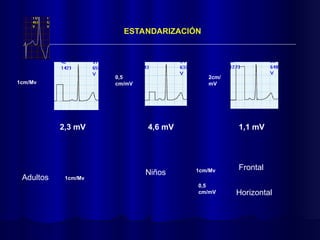

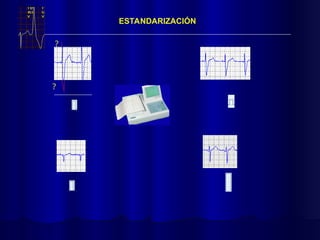

ESTANDARIZACIÓN

ESTANDARIZACIÓN
1cm/Mv
0,5
cm/mV
2cm/
mV
2,3 mV 4,6 mV 1,1 mV
Adultos 1cm/Mv
Niños 1cm/Mv
0,5
cm/mV
Frontal
Horizontal

INTERPRETACIÓN
Ritmo
Frecuencia
Sobrecargas auriculares
Sobrecargas Ventriculares
Bloqueos de Rama
Bloqueos Aurículo-Ventriculares
Isquemia, Lesion y Necrosis
Arritmias
Miscelaneas.

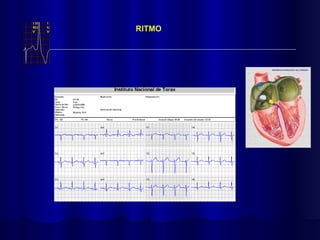

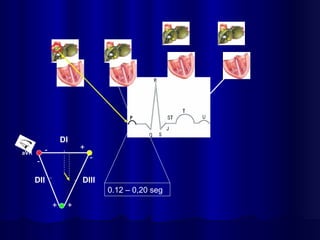

RITMO

DI
DII DIII
-
+
+
-
+
-
aVR
0.12 – 0,20 seg

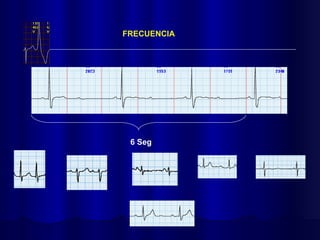

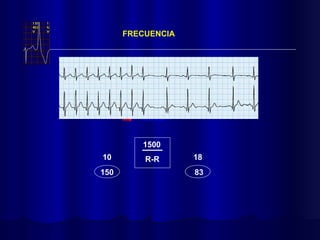

FRECUENCIA
1500
R-R
10 18
83
150

6 Seg
FRECUENCIA
