Cálculos saneamiento
- 1. ANEJO: CÁLCULOSDesarrollo y aplicación de proyectos de construcciónPILAR PÉREZ LORENTE

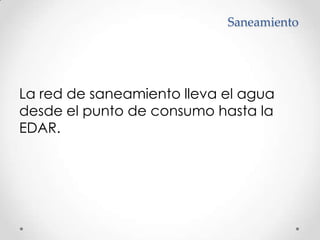

- 2. SaneamientoLa red de saneamiento lleva el agua desde el punto de consumo hasta la EDAR.

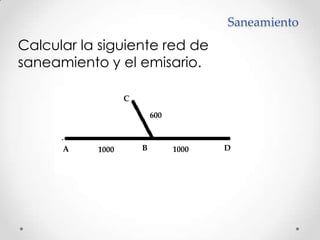

- 3. SaneamientoCalcular la siguiente red de saneamiento y el emisario.C600BDA10001000

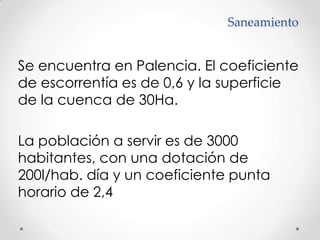

- 4. SaneamientoSe encuentra en Palencia. El coeficiente de escorrentía es de 0,6 y la superficie de la cuenca de 30Ha.La población a servir es de 3000 habitantes, con una dotación de 200l/hab. día y un coeficiente punta horario de 2,4
- 5. Saneamiento1º Determinamos los caudales máximos pluviales.

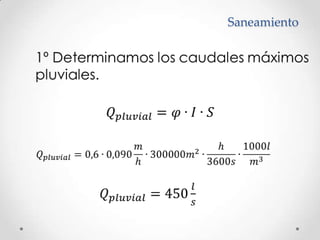

- 6. Saneamiento 1º Determinamos los caudales máximos pluviales.𝑄𝑝𝑙𝑢𝑣𝑖𝑎𝑙=𝜑∙𝐼∙𝑆𝑄𝑝𝑙𝑢𝑣𝑖𝑎𝑙=0,6∙0,090𝑚h∙300000𝑚2∙h3600𝑠∙1000𝑙𝑚3𝑄𝑝𝑙𝑢𝑣𝑖𝑎𝑙=450𝑙𝑠

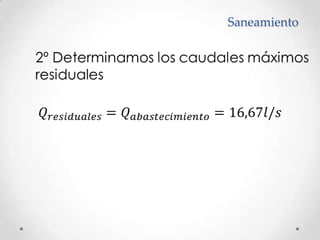

- 7. Saneamiento 2º Determinamos los caudales máximos residuales𝑄𝑟𝑒𝑠𝑖𝑑𝑢𝑎𝑙𝑒𝑠=𝑄𝑎𝑏𝑎𝑠𝑡𝑒𝑐𝑖𝑚𝑖𝑒𝑛𝑡𝑜=16,67𝑙/𝑠

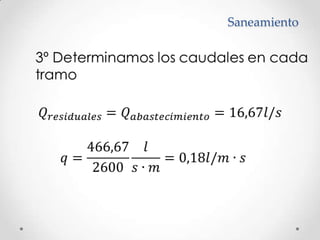

- 8. Saneamiento 3º Determinamos los caudales en cada tramo𝑄𝑟𝑒𝑠𝑖𝑑𝑢𝑎𝑙𝑒𝑠=𝑄𝑎𝑏𝑎𝑠𝑡𝑒𝑐𝑖𝑚𝑖𝑒𝑛𝑡𝑜=16,67𝑙/𝑠𝑞=466,672600𝑙𝑠∙𝑚=0,18𝑙/𝑚∙𝑠

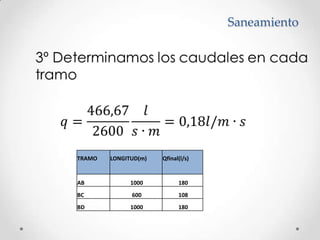

- 9. Saneamiento 3º Determinamos los caudales en cada tramo𝑞=466,672600𝑙𝑠∙𝑚=0,18𝑙/𝑚∙𝑠

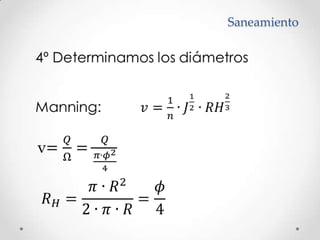

- 10. Saneamiento 4º Determinamos los diámetros Manning: 𝑣=1𝑛∙𝐽12∙𝑅𝐻23 v=𝑄Ω=𝑄𝜋∙𝜙24 𝑅𝐻=𝜋∙𝑅22∙𝜋∙𝑅=𝜙4

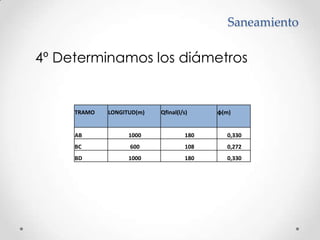

- 11. Saneamiento 4º Determinamos los diámetros
