Este documento proporciona una introducción a las herramientas de visualización de redes Graphviz, Pajek, Gephi y Touchgraph. Explica conceptos básicos como qué son las redes, su terminología y formatos de datos comunes. Luego describe las características y funcionalidades clave de cada herramienta de visualización mencionada, incluyendo ejemplos de su uso. Finalmente, invita a los lectores a realizar prácticas utilizando estos programas sobre un conjunto de datos de menciones en Twitter.
![digraph turkey2010 { node [shape=plaintext]; edge [color=Grey]; ranksep="1.0 equally" nodesep="1.0 equally" 1 [label="@FIBAWorld"]; 1 [fontcolor=Red]; 2 [label="@NBA"]; 2 [fontcolor=Red]; 4 [label="@justinbieber"]; 4 [fontcolor=Red]; ……… " 1" -> "1" "1" -> "2" "1" -> "5" "1" -> "8" "1" -> "14" "1" -> "16" "1" -> "21" "2" -> "1" ………… Día 2 Visualizar Ejemplo de formato DOT Graphviz Diagrama Atributos Nodos Arcos](https://image.slidesharecdn.com/camon-visualizar-2010-10-14-101015060829-phpapp02/85/Camon-visualizar-Redes-16-320.jpg)
![Día 2 Visualizar Ejemplo de formato NET Arcos *Vertices 99 1 "@FIBAWorld" ellipse x_fact 2 y_fact 2 ic Red bc Black lc Red fos 16 font Verdana [ 1-* ] 2 "@NBA" ellipse x_fact 2 y_fact 2 ic Red bc Black lc Red fos 16 font Verdana [ 2-* ] 4 "@justinbieber" ellipse x_fact 2 y_fact 2 ic Red bc Black lc Red fos 16 font Verdana [ 4-* ] …… . * Arcs 1 1 1 c Gray [ 2-* ] 1 2 1 c Gray [ 2-* ] 1 5 1 c Gray [ 15-* ] 1 8 1 c Gray [ 3-* ] Nodos Timestamp Número de vértices Pajek](https://image.slidesharecdn.com/camon-visualizar-2010-10-14-101015060829-phpapp02/85/Camon-visualizar-Redes-30-320.jpg)
Camon visualizar-Redes
- 1. Un paseo por la Visualización en siete días R E D E S

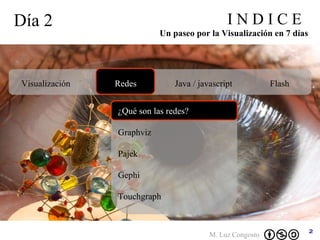

- 2. Día 2 Un paseo por la Visualización en 7 días I N D I C E ¿Qué son las redes? Graphviz Pajek Gephi Touchgraph Visualización Redes Java / javascript Flash
- 3. Día 2 ¿Qué son las redes? Visualizar Un mundo pequeño: 6 grados de separación http://www.facebook.com/group.php?gid=18788870878 2.562.359 personas Experimento 1930 Propuesta teórica por el escritor húngaro Frigyes Karinthy en un cuento llamado Chains En 1967 , el psicólogo estadounidense Francisco Talarga ideó una nueva manera de probar la teoría, con el experimento " el problema del pequeño mundo "

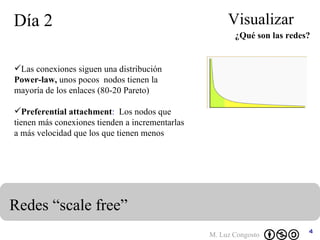

- 4. Día 2 ¿Qué son las redes? Visualizar Redes “scale free” Las conexiones siguen una distribución Power-law, unos pocos nodos tienen la mayoría de los enlaces (80-20 Pareto) Preferential attachment : Los nodos que tienen más conexiones tienden a incrementarlas a más velocidad que los que tienen menos

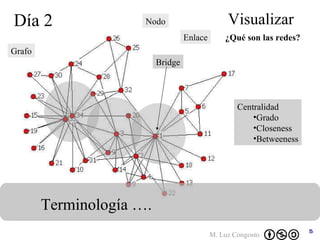

- 5. Día 2 ¿Qué son las redes? Visualizar Terminología …. Centralidad Grado Closeness Betweeness Bridge Grafo Nodo Enlace
- 6. Día 2 ¿Qué son las redes? Visualizar Formatos ¡Oh! NOOOOOOooooo Nodos -> Id, nombre, propiedades,… Enlaces -> Relaciones entre nodos, peso de la relación ¿En qué formato?

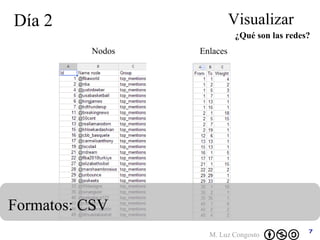

- 7. Día 2 ¿Qué son las redes? Visualizar Formatos: CSV Nodos Enlaces

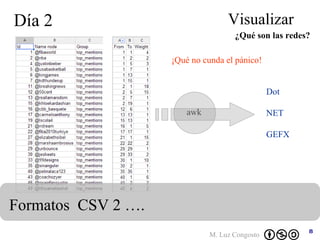

- 8. Día 2 ¿Qué son las redes? Visualizar Formatos CSV 2 …. awk Dot NET GEFX ¡Qué no cunda el pánico!

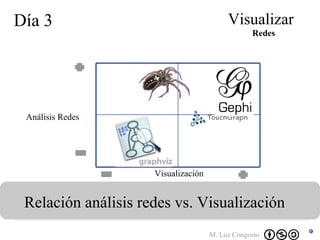

- 9. Día 3 Visualizar Relación análisis redes vs. Visualización Redes Análisis Redes Visualización

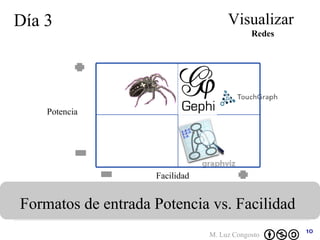

- 10. Día 3 Visualizar Formatos de entrada Potencia vs. Facilidad Redes Potencia Facilidad

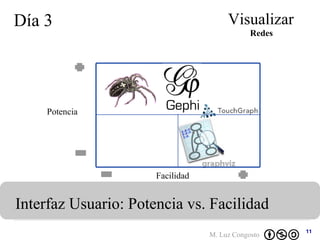

- 11. Día 3 Visualizar Interfaz Usuario: Potencia vs. Facilidad Redes Potencia Facilidad

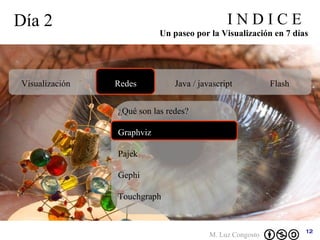

- 12. Día 2 Un paseo por la Visualización en 7 días I N D I C E ¿Qué son las redes? Graphviz Pajek Gephi Touchgraph Visualización Redes Java / javascript Flash

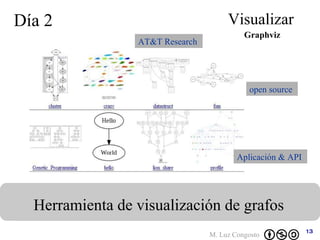

- 13. Día 2 Visualizar Herramienta de visualización de grafos Graphviz AT&T Research open source Aplicación & API

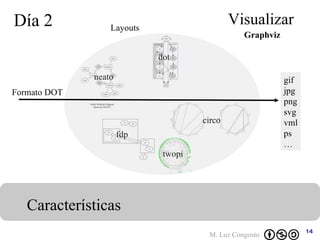

- 14. Día 2 Visualizar Características Graphviz neato dot twopi circo fdp Layouts Formato DOT gif jpg png svg vml ps …

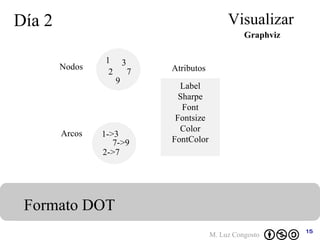

- 15. Día 2 Visualizar Formato DOT Graphviz Nodos Atributos 1 Arcos 2 3 9 7 1->3 2->7 7->9 Label Sharpe Font Fontsize Color FontColor

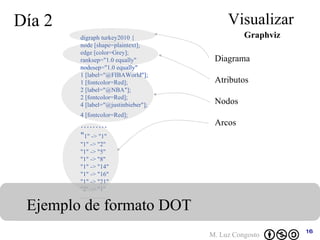

- 16. digraph turkey2010 { node [shape=plaintext]; edge [color=Grey]; ranksep="1.0 equally" nodesep="1.0 equally" 1 [label="@FIBAWorld"]; 1 [fontcolor=Red]; 2 [label="@NBA"]; 2 [fontcolor=Red]; 4 [label="@justinbieber"]; 4 [fontcolor=Red]; ……… " 1" -> "1" "1" -> "2" "1" -> "5" "1" -> "8" "1" -> "14" "1" -> "16" "1" -> "21" "2" -> "1" ………… Día 2 Visualizar Ejemplo de formato DOT Graphviz Diagrama Atributos Nodos Arcos

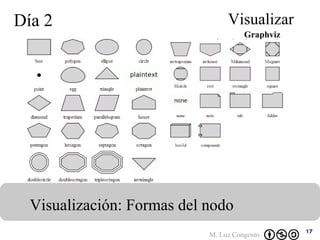

- 17. Graphviz Día 2 Visualizar Visualización: Formas del nodo

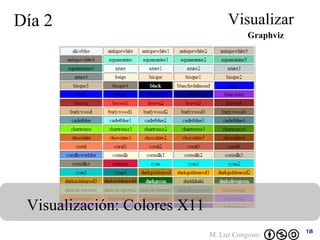

- 18. Graphviz Día 2 Visualizar Visualización: Colores X11

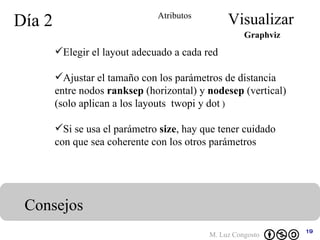

- 19. Día 2 Visualizar Consejos Graphviz Atributos Elegir el layout adecuado a cada red Ajustar el tamaño con los parámetros de distancia entre nodos ranksep (horizontal) y nodesep (vertical) (solo aplican a los layouts twopi y dot ) Si se usa el parámetro size , hay que tener cuidado con que sea coherente con los otros parámetros

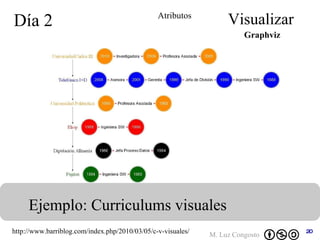

- 20. Día 2 Visualizar Ejemplo: Curriculums visuales Graphviz Atributos http://www.barriblog.com/index.php/2010/03/05/c-v-visuales/

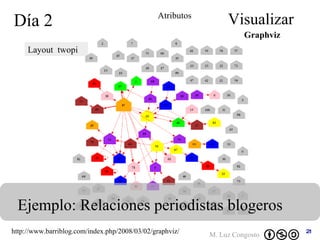

- 21. Día 2 Visualizar Ejemplo: Relaciones periodistas blogeros Graphviz Atributos http://www.barriblog.com/index.php/2008/03/02/graphviz/ Layout twopi

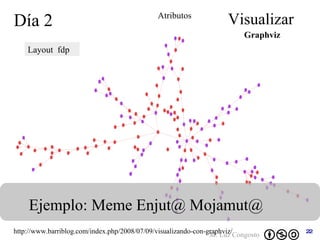

- 22. Día 2 Visualizar Ejemplo: Meme Enjut@ Mojamut@ Graphviz Atributos http://www.barriblog.com/index.php/2008/07/09/visualizando-con-graphviz/ Layout fdp

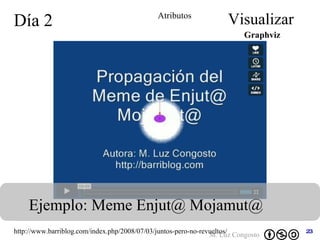

- 23. Día 2 Visualizar Ejemplo: Meme Enjut@ Mojamut@ Graphviz Atributos http://www.barriblog.com/index.php/2008/07/03/juntos-pero-no-revueltos/

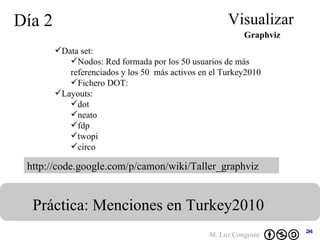

- 24. Día 2 Visualizar Práctica: Menciones en Turkey2010 Graphviz http://code.google.com/p/camon/wiki/Taller_graphviz Data set: Nodos: Red formada por los 50 usuarios de más referenciados y los 50 más activos en el Turkey2010 Fichero DOT: Layouts: dot neato fdp twopi circo

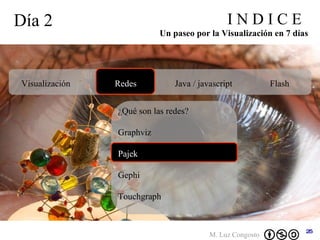

- 25. Día 2 Un paseo por la Visualización en 7 días I N D I C E ¿Qué son las redes? Graphviz Pajek Gephi Touchgraph Visualización Redes Java / javascript Flash

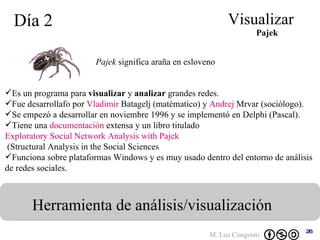

- 26. Día 2 Visualizar Herramienta de análisis/visualización Pajek Es un programa para visualizar y analizar grandes redes. Fue desarrollafo por Vladimir Batagelj (matématico) y Andrej Mrvar (sociólogo). Se empezó a desarrollar en noviembre 1996 y se implementó en Delphi (Pascal). Tiene una documentación extensa y un libro titulado Exploratory Social Network Analysis with Pajek (Structural Analysis in the Social Sciences Funciona sobre plataformas Windows y es muy usado dentro del entorno de análisis de redes sociales. Pajek significa araña en esloveno

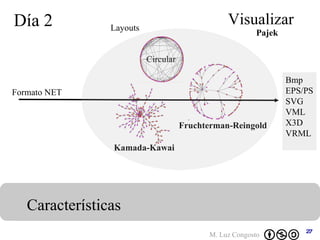

- 27. Día 2 Visualizar Características Layouts Formato NET Bmp EPS/PS SVG VML X3D VRML Circular Kamada-Kawai Fruchterman-Reingold Pajek

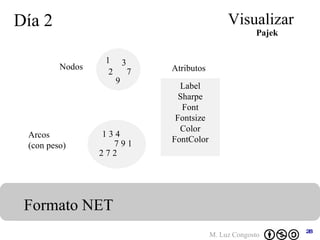

- 28. Día 2 Visualizar Formato NET Nodos Atributos 1 Arcos (con peso) 2 3 9 7 1 3 4 2 7 2 7 9 1 Label Sharpe Font Fontsize Color FontColor Pajek

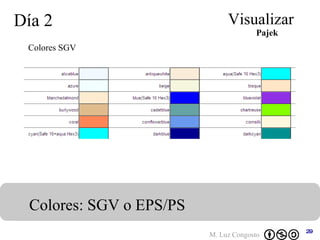

- 29. Día 2 Visualizar Colores: SGV o EPS/PS Colores SGV Pajek

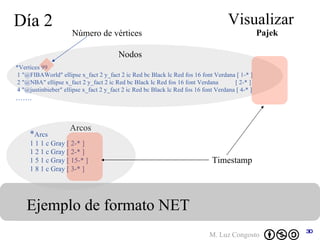

- 30. Día 2 Visualizar Ejemplo de formato NET Arcos *Vertices 99 1 "@FIBAWorld" ellipse x_fact 2 y_fact 2 ic Red bc Black lc Red fos 16 font Verdana [ 1-* ] 2 "@NBA" ellipse x_fact 2 y_fact 2 ic Red bc Black lc Red fos 16 font Verdana [ 2-* ] 4 "@justinbieber" ellipse x_fact 2 y_fact 2 ic Red bc Black lc Red fos 16 font Verdana [ 4-* ] …… . * Arcs 1 1 1 c Gray [ 2-* ] 1 2 1 c Gray [ 2-* ] 1 5 1 c Gray [ 15-* ] 1 8 1 c Gray [ 3-* ] Nodos Timestamp Número de vértices Pajek

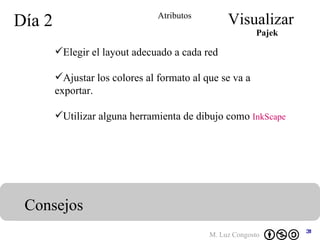

- 31. Día 2 Visualizar Consejos Atributos Elegir el layout adecuado a cada red Ajustar los colores al formato al que se va a exportar. Utilizar alguna herramienta de dibujo como InkScape Pajek

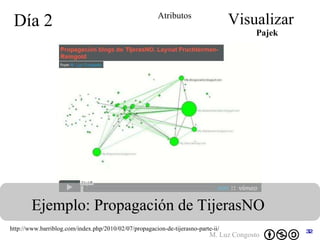

- 32. Día 2 Visualizar Ejemplo: Propagación de TijerasNO Atributos http://www.barriblog.com/index.php/2010/02/07/propagacion-de-tijerasno-parte-ii/ Pajek

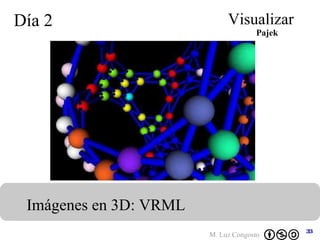

- 33. Día 2 Visualizar Imágenes en 3D: VRML Pajek

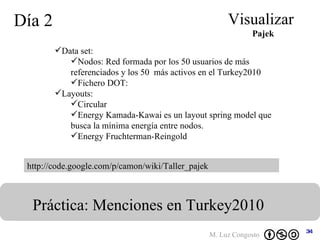

- 34. Día 2 Visualizar Práctica: Menciones en Turkey2010 Pajek http://code.google.com/p/camon/wiki/Taller_pajek Data set: Nodos: Red formada por los 50 usuarios de más referenciados y los 50 más activos en el Turkey2010 Fichero DOT: Layouts: Circular Energy Kamada-Kawai es un layout spring model que busca la mínima energía entre nodos. Energy Fruchterman-Reingold

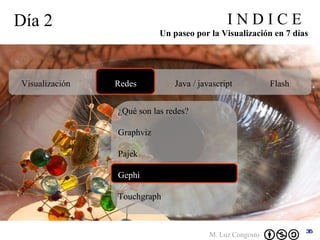

- 35. Día 2 Un paseo por la Visualización en 7 días I N D I C E ¿Qué son las redes? Graphviz Pajek Gephi Touchgraph Visualización Redes Java / javascript Flash
- 36. Día 3 Visualizar Herramienta de análisis/visualización Gephi #madewithgephi

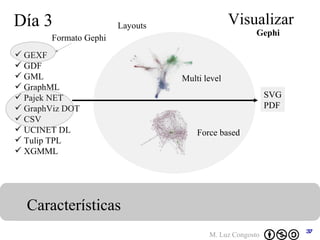

- 37. Día 3 Visualizar Características Gephi GEXF GDF GML GraphML Pajek NET GraphViz DOT CSV UCINET DL Tulip TPL XGMML Layouts SVG PDF Multi level Force based Formato Gephi

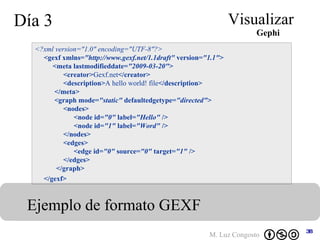

- 38. Día 3 Visualizar <?xml version="1.0" encoding="UTF-8"?> <gexf xmlns= "http://www.gexf.net/1.1draft" version= "1.1" > <meta lastmodifieddate= "2009-03-20" > <creator> Gexf.net </creator> <description> A hello world! file </description> </meta> <graph mode= "static" defaultedgetype= "directed" > <nodes> <node id= "0" label= "Hello" /> <node id= "1" label= "Word" /> </nodes> <edges> <edge id= "0" source= "0" target= "1" /> </edges> </graph> </gexf> Gephi Ejemplo de formato GEXF

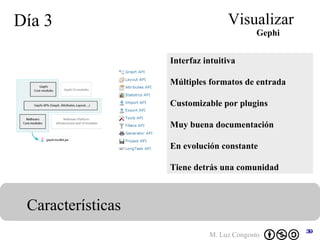

- 39. Día 3 Visualizar Características Gephi Interfaz intuitiva Múltiples formatos de entrada Customizable por plugins Muy buena documentación En evolución constante Tiene detrás una comunidad

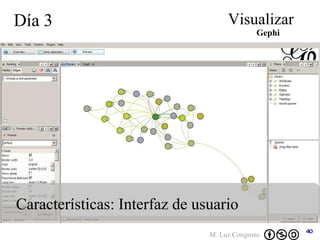

- 40. Día 3 Visualizar Gephi Características: Interfaz de usuario

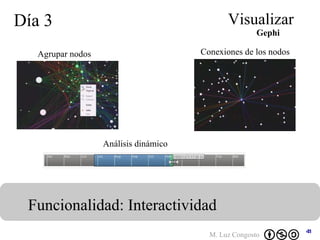

- 41. Día 3 Visualizar Funcionalidad: Interactividad Análisis dinámico Agrupar nodos Conexiones de los nodos Gephi

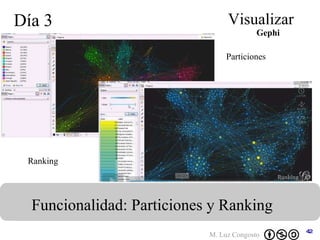

- 42. Día 3 Visualizar Funcionalidad: Particiones y Ranking Gephi Ranking Particiones

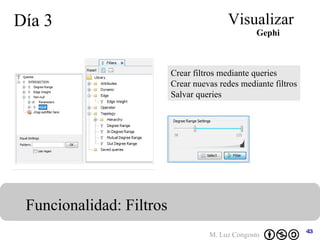

- 43. Día 3 Visualizar Funcionalidad: Filtros Gephi Crear filtros mediante queries Crear nuevas redes mediante filtros Salvar queries

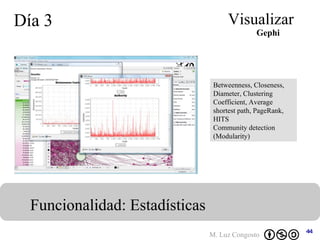

- 44. Día 3 Visualizar Funcionalidad: Estadísticas Gephi Betweenness, Closeness, Diameter, Clustering Coefficient, Average shortest path, PageRank, HITS Community detection (Modularity)

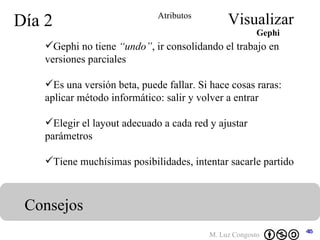

- 45. Día 2 Visualizar Consejos Atributos Gephi no tiene “undo” , ir consolidando el trabajo en versiones parciales Es una versión beta, puede fallar. Si hace cosas raras: aplicar método informático: salir y volver a entrar Elegir el layout adecuado a cada red y ajustar parámetros Tiene muchísimas posibilidades, intentar sacarle partido Gephi

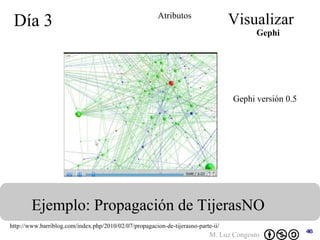

- 46. Día 3 Visualizar Ejemplo: Propagación de TijerasNO Atributos http://www.barriblog.com/index.php/2010/02/07/propagacion-de-tijerasno-parte-ii/ Gephi Gephi versión 0.5

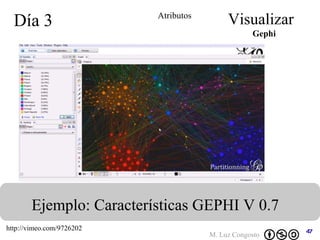

- 47. Día 3 Visualizar Ejemplo: Características GEPHI V 0.7 Atributos http://vimeo.com/9726202 Gephi

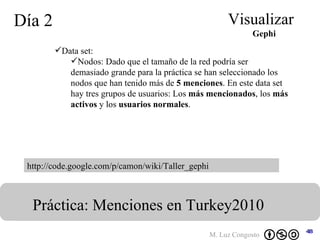

- 48. Día 2 Visualizar Práctica: Menciones en Turkey2010 Gephi http://code.google.com/p/camon/wiki/Taller_gephi Data set: Nodos: Dado que el tamaño de la red podría ser demasiado grande para la práctica se han seleccionado los nodos que han tenido más de 5 menciones . En este data set hay tres grupos de usuarios: Los más mencionados , los más activos y los usuarios normales .
- 49. Día 3 Un paseo por la Visualización en 7 días I N D I C E ¿Qué son las redes? Graphviz Pajek Gephi Touchgraph Visualización Redes Java / javascript Flash

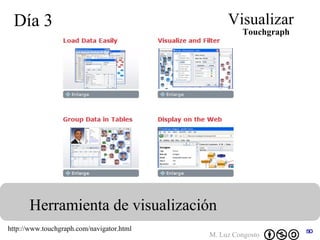

- 50. Día 3 Visualizar Herramienta de visualización Touchgraph http://www.touchgraph.com/navigator.html

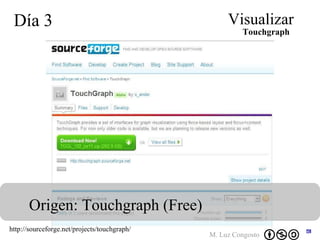

- 51. Día 3 Visualizar Origen: Touchgraph (Free) Touchgraph http://sourceforge.net/projects/touchgraph/

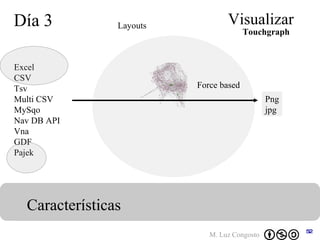

- 52. Día 3 Visualizar Características Excel CSV Tsv Multi CSV MySqo Nav DB API Vna GDF Pajek Layouts Png jpg Force based Touchgraph

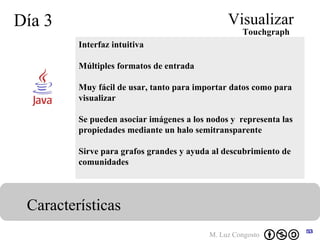

- 53. Día 3 Visualizar Características Interfaz intuitiva Múltiples formatos de entrada Muy fácil de usar, tanto para importar datos como para visualizar Se pueden asociar imágenes a los nodos y representa las propiedades mediante un halo semitransparente Sirve para grafos grandes y ayuda al descubrimiento de comunidades Touchgraph

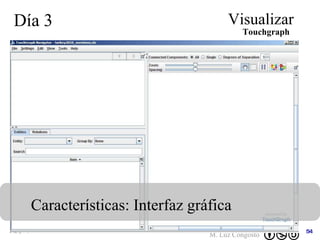

- 54. Día 3 Visualizar Características: Interfaz gráfica Touchgraph
- 55. Día 3 Visualizar Ejemplo de Touchgraph (free): Enjut@ Touchgraph http:// www.barriblog.com/index.php/2008/09/09/visualizando-con-touchgraph-free/

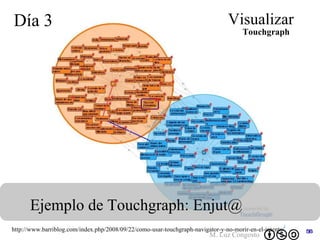

- 56. Día 3 Visualizar Ejemplo de Touchgraph: Enjut@ Touchgraph http://www.barriblog.com/index.php/2008/09/22/como-usar-touchgraph-navigator-y-no-morir-en-el-intento /

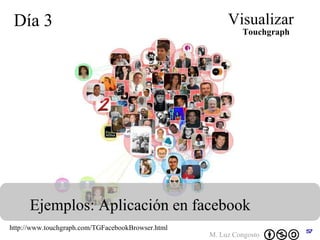

- 57. Día 3 Visualizar Ejemplos: Aplicación en facebook Touchgraph http://www.touchgraph.com/TGFacebookBrowser.html

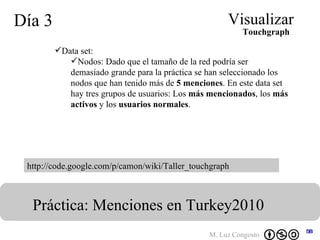

- 58. Día 3 Visualizar Práctica: Menciones en Turkey2010 http://code.google.com/p/camon/wiki/Taller_touchgraph Data set: Nodos: Dado que el tamaño de la red podría ser demasiado grande para la práctica se han seleccionado los nodos que han tenido más de 5 menciones . En este data set hay tres grupos de usuarios: Los más mencionados , los más activos y los usuarios normales . Touchgraph
- 59. Día 1 Visualizar Muchas gracias por vuestra atención M. Luz Congosto Contacto: http://twitter.com/congosto Blog http://www.linkedin.com/in/congosto
